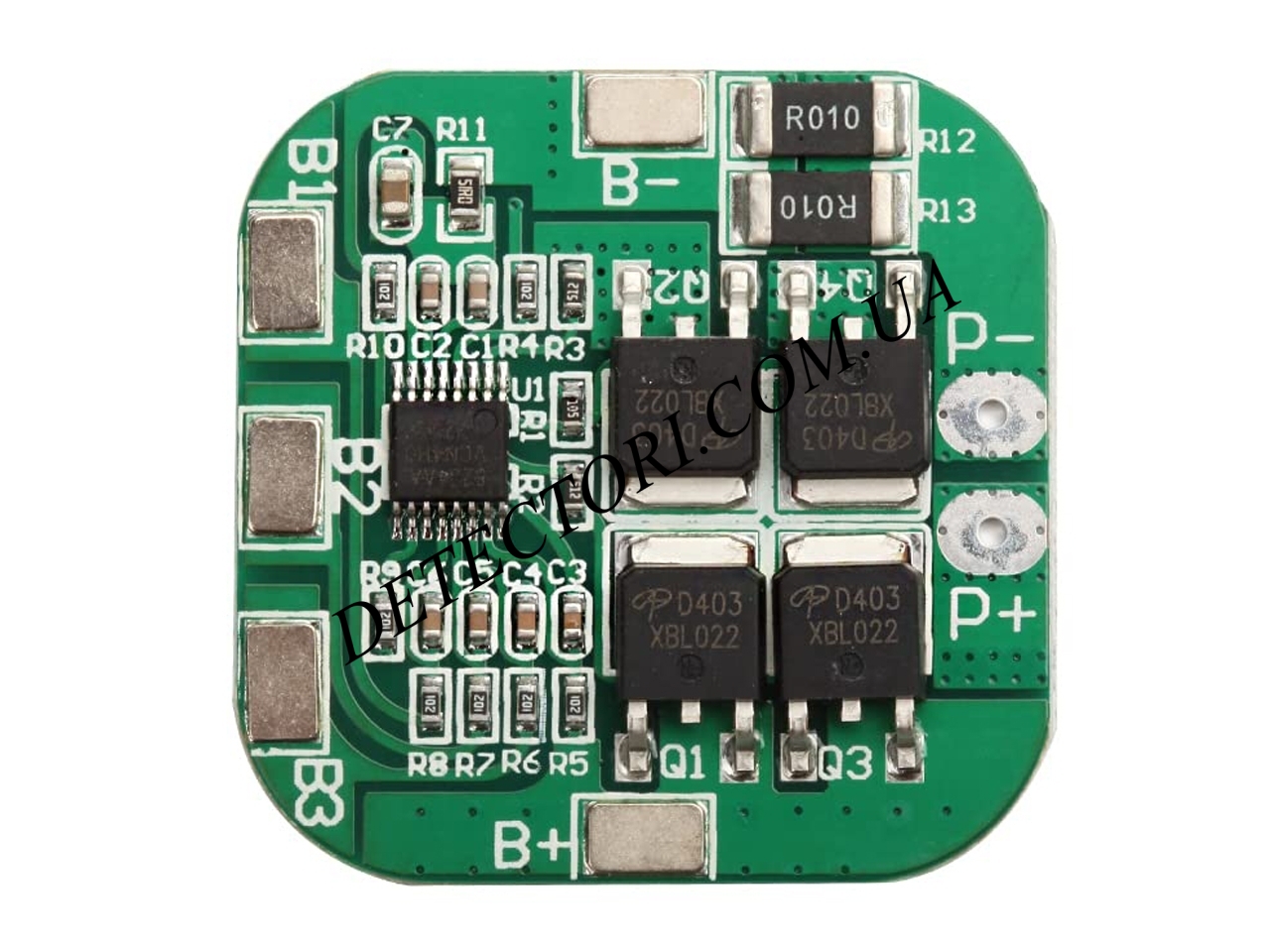

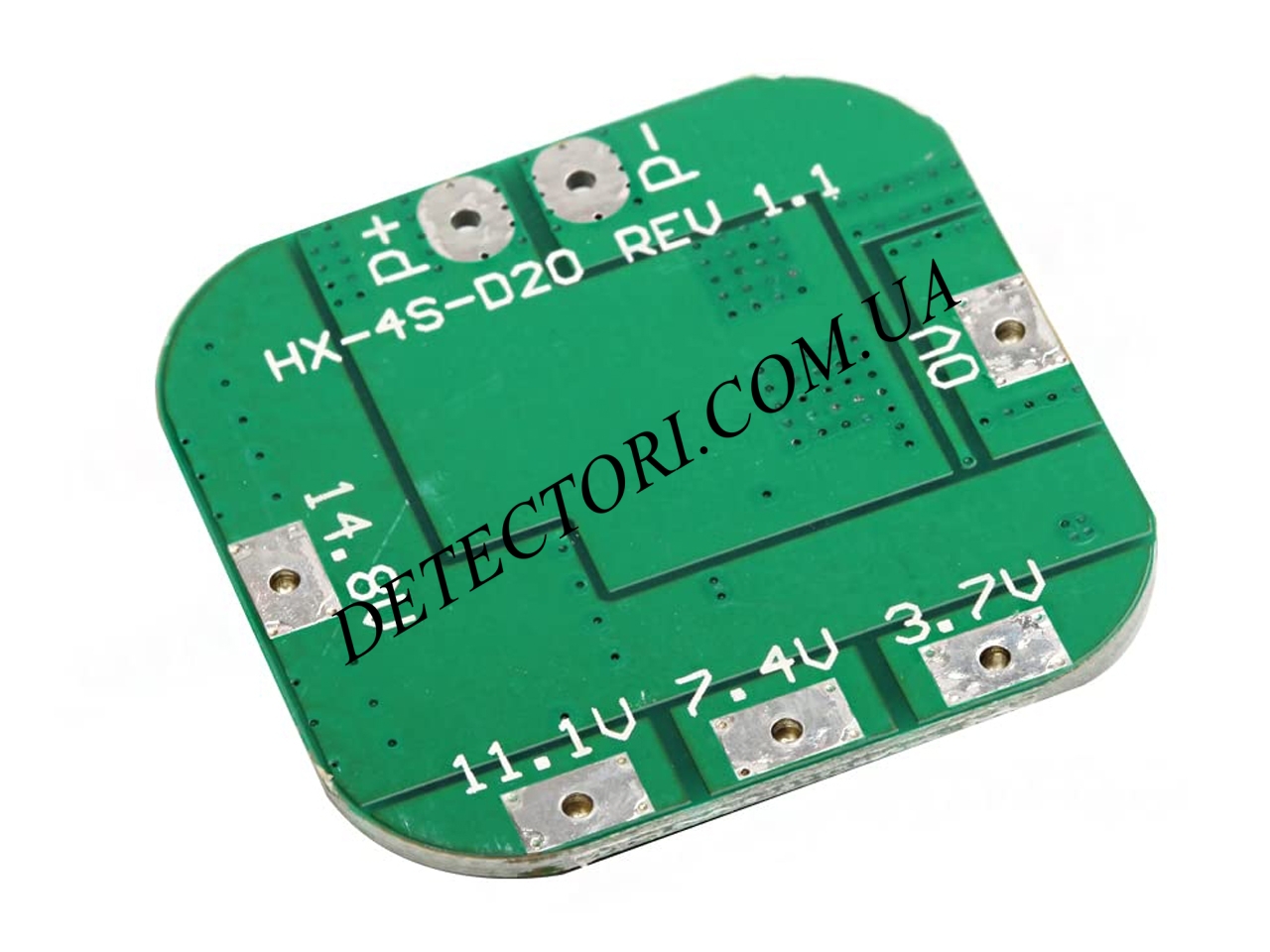

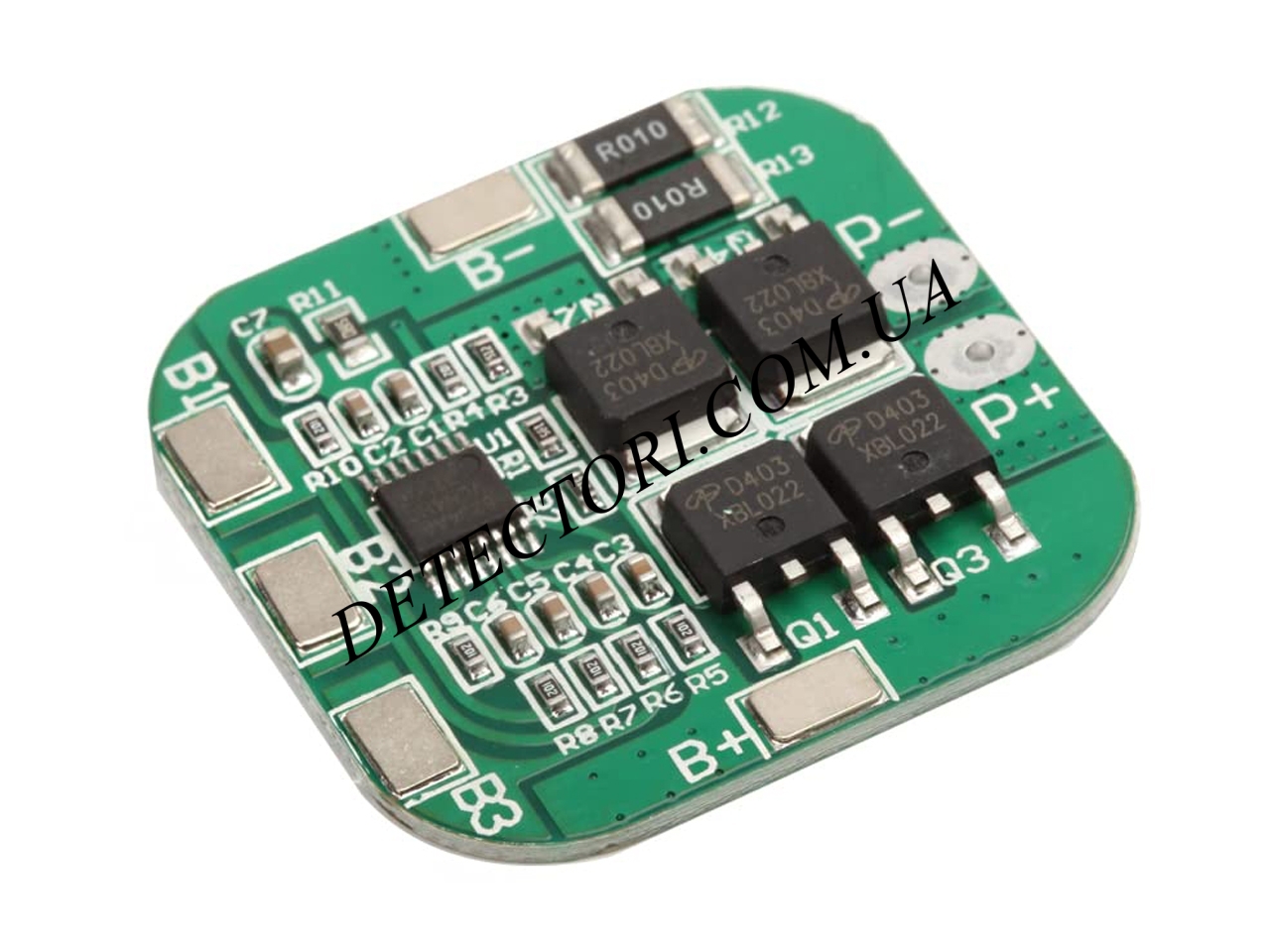

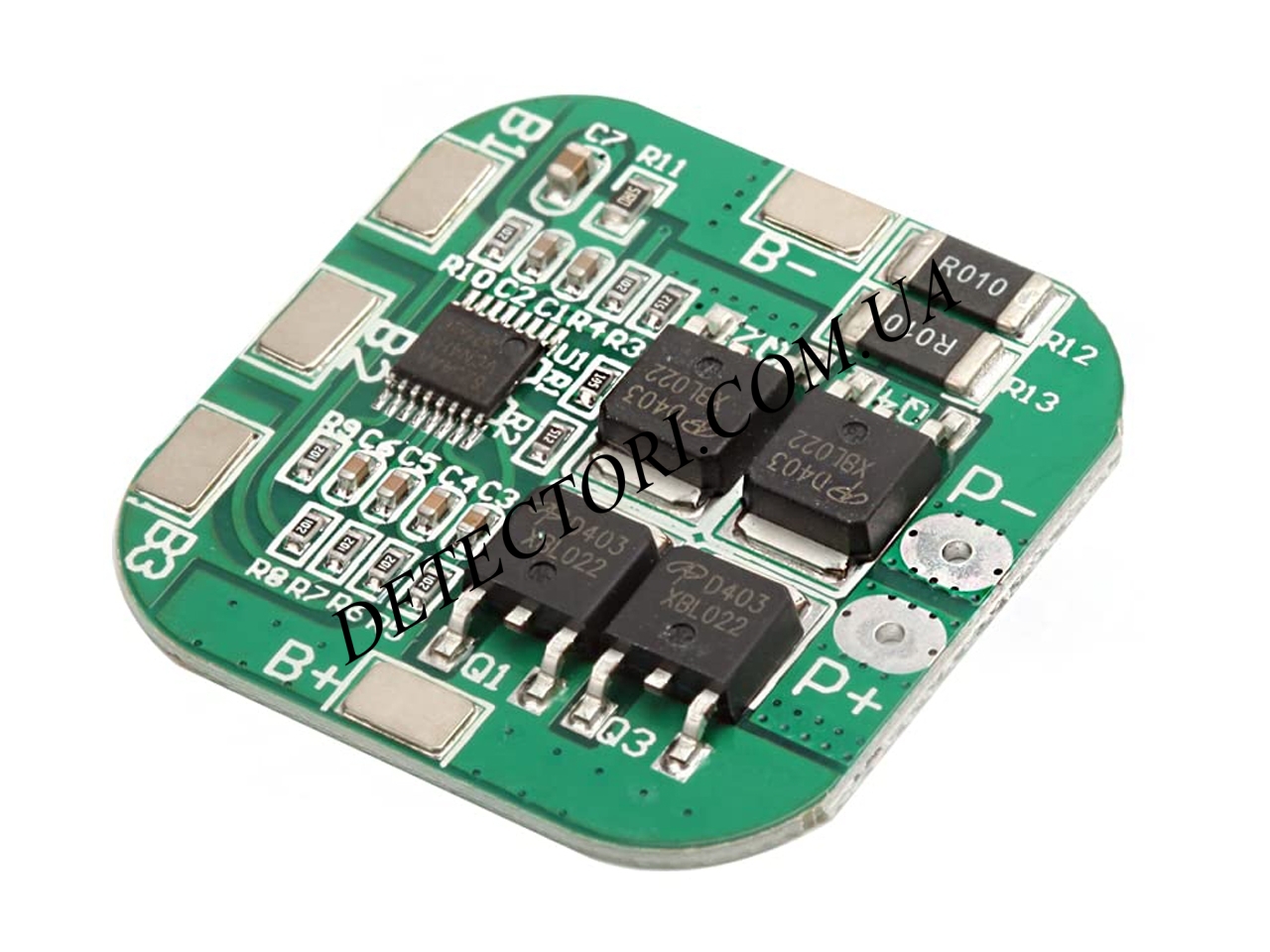

Плата защиты (контроллер заряда-разряда) BMS HX-4S-D20 10A 16.8В для литий-ионных аккумуляторов

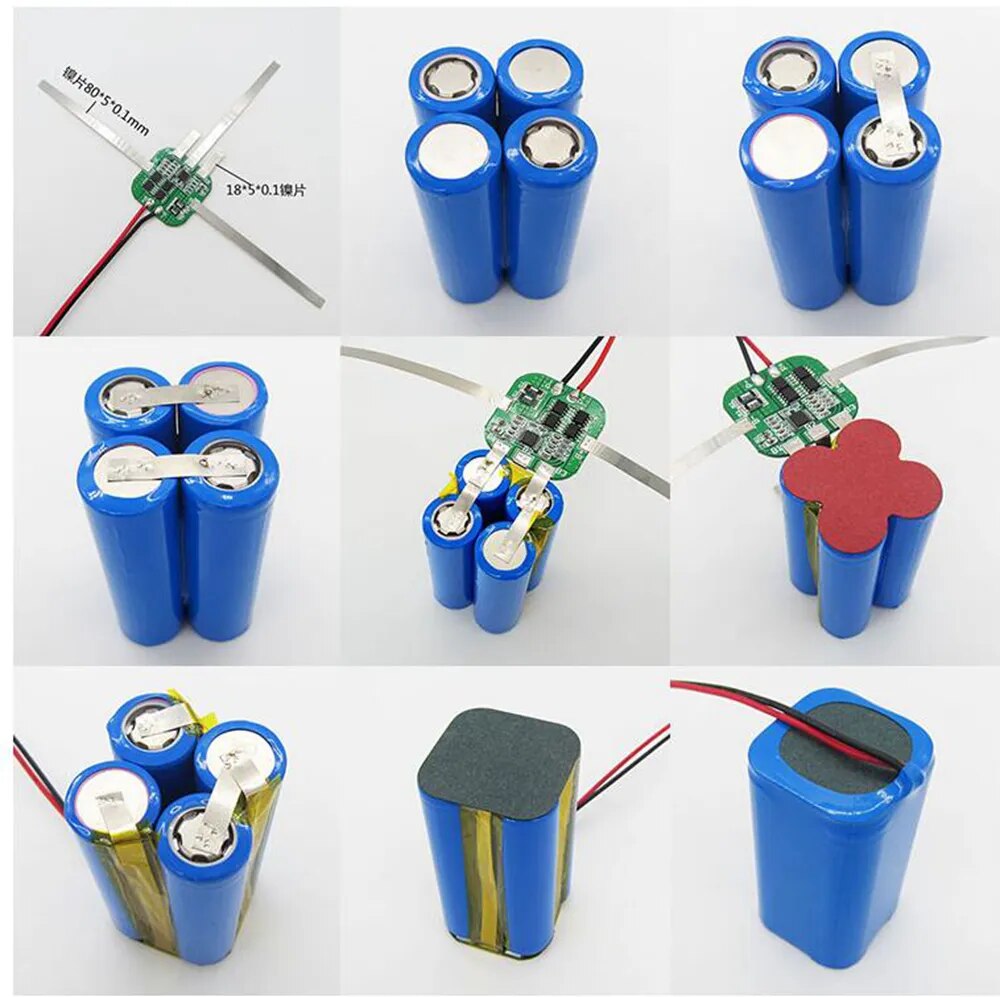

Плата защиты BMS HX-4S-D20 имеет функцию защиты BMS для четырех LI-ION аккумуляторов типа 18650, подключенных последовательно. Напряжение аккумуляторов – 3.7 В. Контроллер защищает от перезарядки, сильной разрядки и от короткого замыкания. Особенностью модели HX-4S-D20 является автоматическое отключение подачи питания для аккумуляторов, как только хотя бы одна из батареек достигнет своей максимальной емкости. Плата может использоваться в проектах Arduino.

Основные особенности HX-4S-D20:

1. Защита от КЗ (короткого замыкания) и переразряда: Контроллер оборудован системой, которая эффективно обнаруживает короткие замыкания и предотвращает переразряд аккумуляторов. Это значительно повышает устойчивость системы к внутренним и внешним непредвиденным ситуациям.
2. Автоматическое отключение питания при достижении максимальной емкости: Функция, которая прекращает подачу питания для всех аккумуляторов в системе, если хотя бы одна батарейка достигнет своей максимальной емкости. Это предохраняет от перезаряда, обеспечивая длительный срок службы батарей и их оптимальную работу.
3. Максимальный рабочий ток 20 А и ток покоя до 10 мкА Контроллер может эффективно управлять энергией с максимальным рабочим током до 20 А, что делает его отличным выбором для различных применений. Низкий ток покоя до 10 мкА обеспечивает минимальные потери энергии в режиме ожидания.
4. Отключение заряда и разряда при определенных напряжениях: Процессы заряда и разряда аккумулятора автоматически прекращаются при достижении установленных напряжений. Заряд отключается при 4,25 – 4,35 В для предотвращения перезаряда, а разряд при понижении напряжения до 2,3 – 3,0 В, что обеспечивает наибольший срок службы и безопасность батарей.

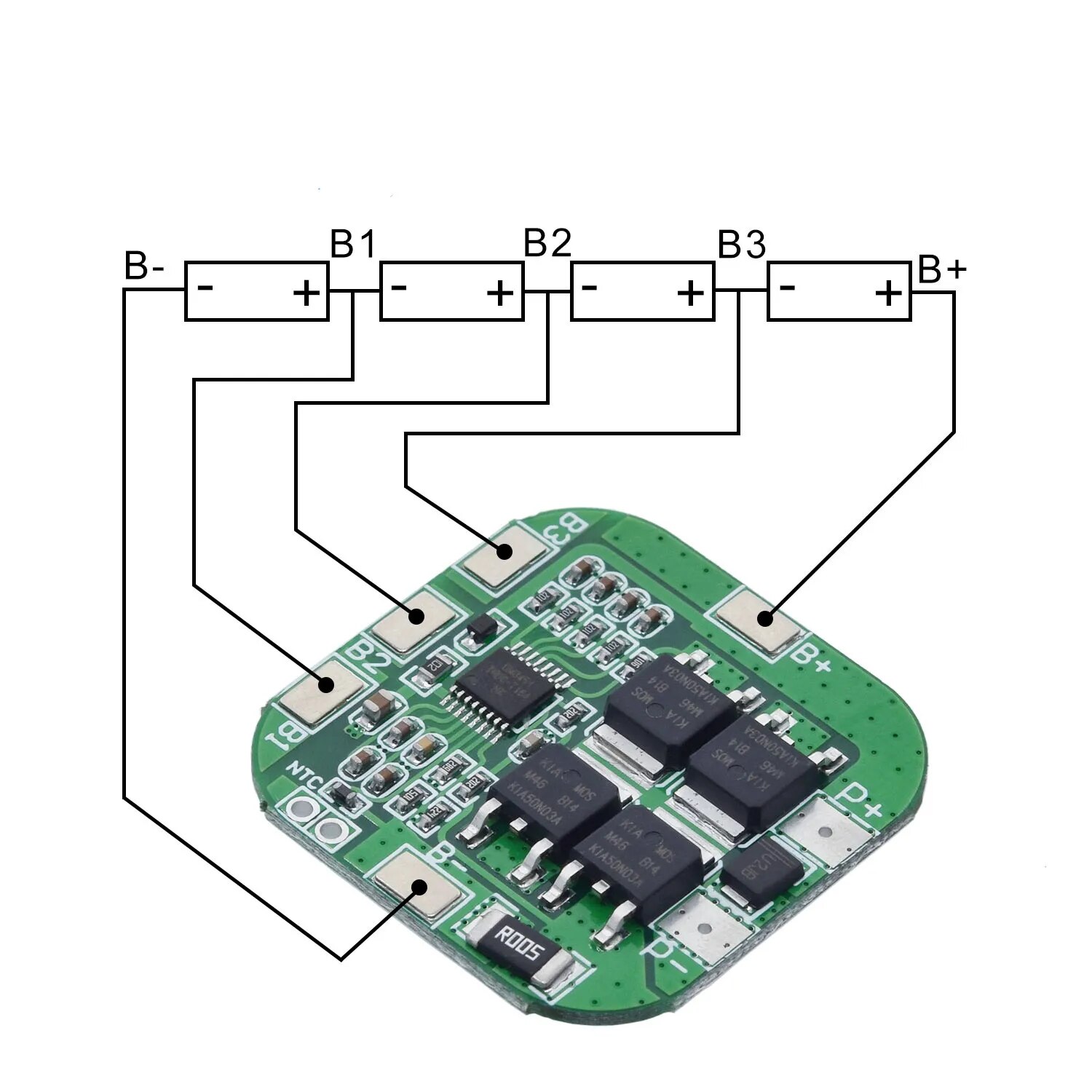

Схема подключения HX-4S-D20:

Технические характеристики HX-4S-D20:

• Максимальный ток нагрузки, А: 20
• Номинальное напряжение, В: 16.8(4S)
• Ток покоя, мкА: 10
• Рабочая температура, °C: от -40 до 85

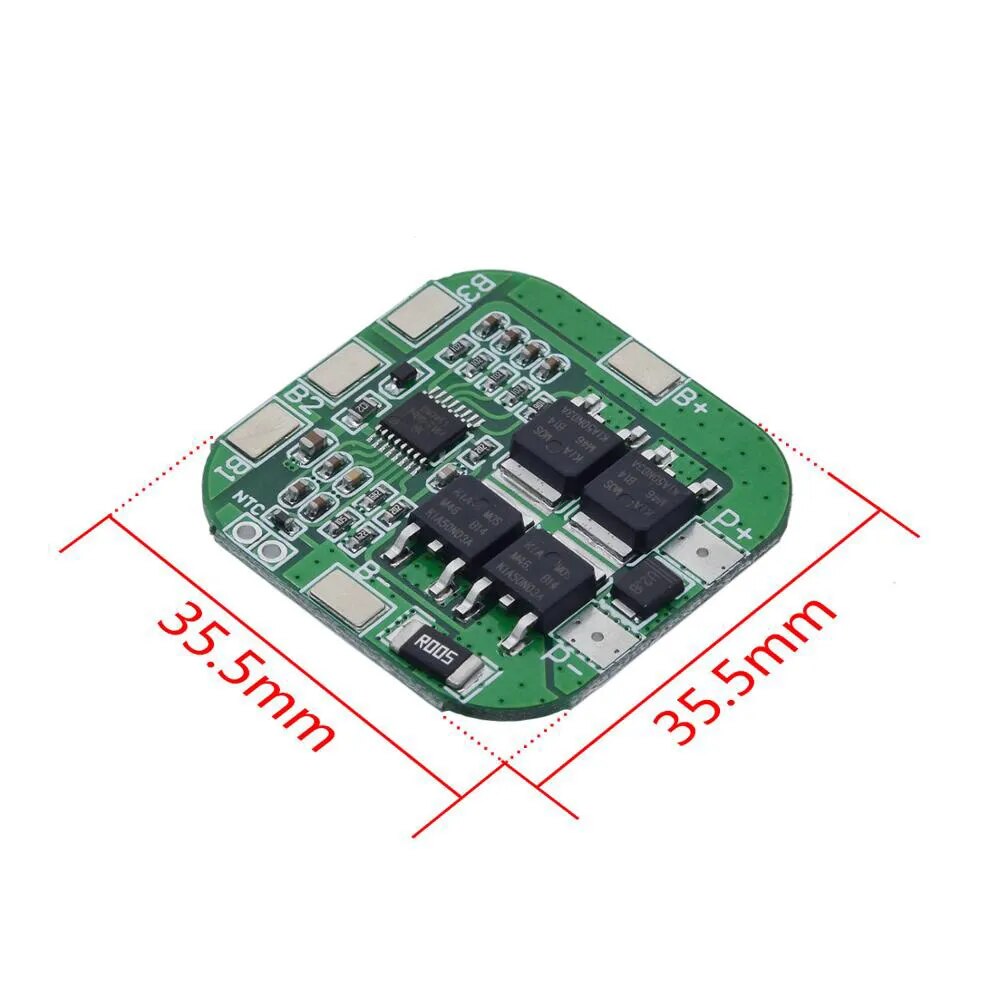

• Размеры, мм: 35х35х3
