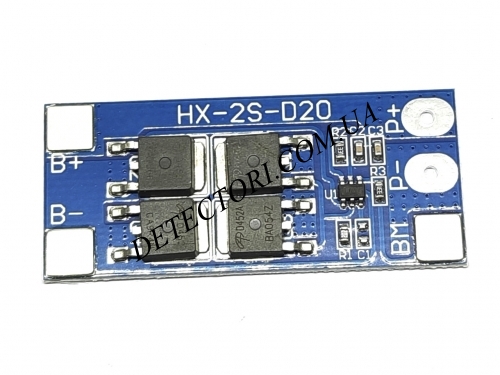

Плата защиты (контроллер заряда-разряда) BMS HX-2S-D20 20A 7.4В для литий-ионных аккумуляторов

Плата защиты BMS HX-2S-D20 имеет функцию защиты BMS для двух LI-ION аккумуляторов типа 18650, подключенных последовательно. Напряжение аккумуляторов – 3.7 В. Контроллер защищает от перезарядки, сильной разрядки и от короткого замыкания. Особенностью модели HX-2S-D20 является автоматическое отключение подачи питания для аккумуляторов, как только хотя бы одна из батареек достигнет своей максимальной емкости. Плата может использоваться в проектах Arduino.

Основные особенности HX-2S-D20:

1. Защита от КЗ (короткого замыкания) и переразряда: Контроллер оборудован системой, которая эффективно обнаруживает короткие замыкания и предотвращает переразряд аккумуляторов. Это значительно повышает устойчивость системы к внутренним и внешним непредвиденным ситуациям.
2. Автоматическое отключение питания при достижении максимальной емкости: Функция, которая прекращает подачу питания для всех аккумуляторов в системе, если хотя бы одна батарейка достигнет своей максимальной емкости. Это предохраняет от перезаряда, обеспечивая длительный срок службы батарей и их оптимальную работу.
3. Максимальный рабочий ток 20 А и ток покоя до 10 мкА: Контроллер может эффективно управлять энергией с максимальным рабочим током до 20 А, что делает его отличным выбором для различных приложений. Низкий ток покоя до 10 мкА обеспечивает минимальные потери энергии в режиме ожидания.
4. Отключение заряда и разряда при определенных напряжениях: Процессы заряда и разряда аккумулятора автоматически прекращаются при достижении установленных напряжений. Заряд отключается при 4,25 – 4,35 В для предотвращения перезаряда, а разряд при понижении напряжения до 2,5 – 3,0 В, что обеспечивает наибольший срок службы и безопасность батарей.

Схема подключения HX-2S-D20:

Технические характеристики HX-2S-D20:

• Рабочий ток нагрузки, А: 13
• Максимальный ток нагрузки, А: 20
• Номинальное напряжение, В: 7.4(2S)
• Напряжение зарядки, В: 8.4 - 9
• Ток покоя, мкА: 10
• Рабочая температура, °C: от -40 до 85
• Время срабатывания защиты от перезаряда, сек: 0.96-1.4
• Время срабатывания защиты от разряда, мсек: 110
• Время срабатывания защиты от перегрузки по току, мсек: 7
• Время срабатывания защиты от короткого замыкания, мксек: 250
• Размеры, мм: 45.5х20х3.6

Принципиальная схема HX-2S-D20:
