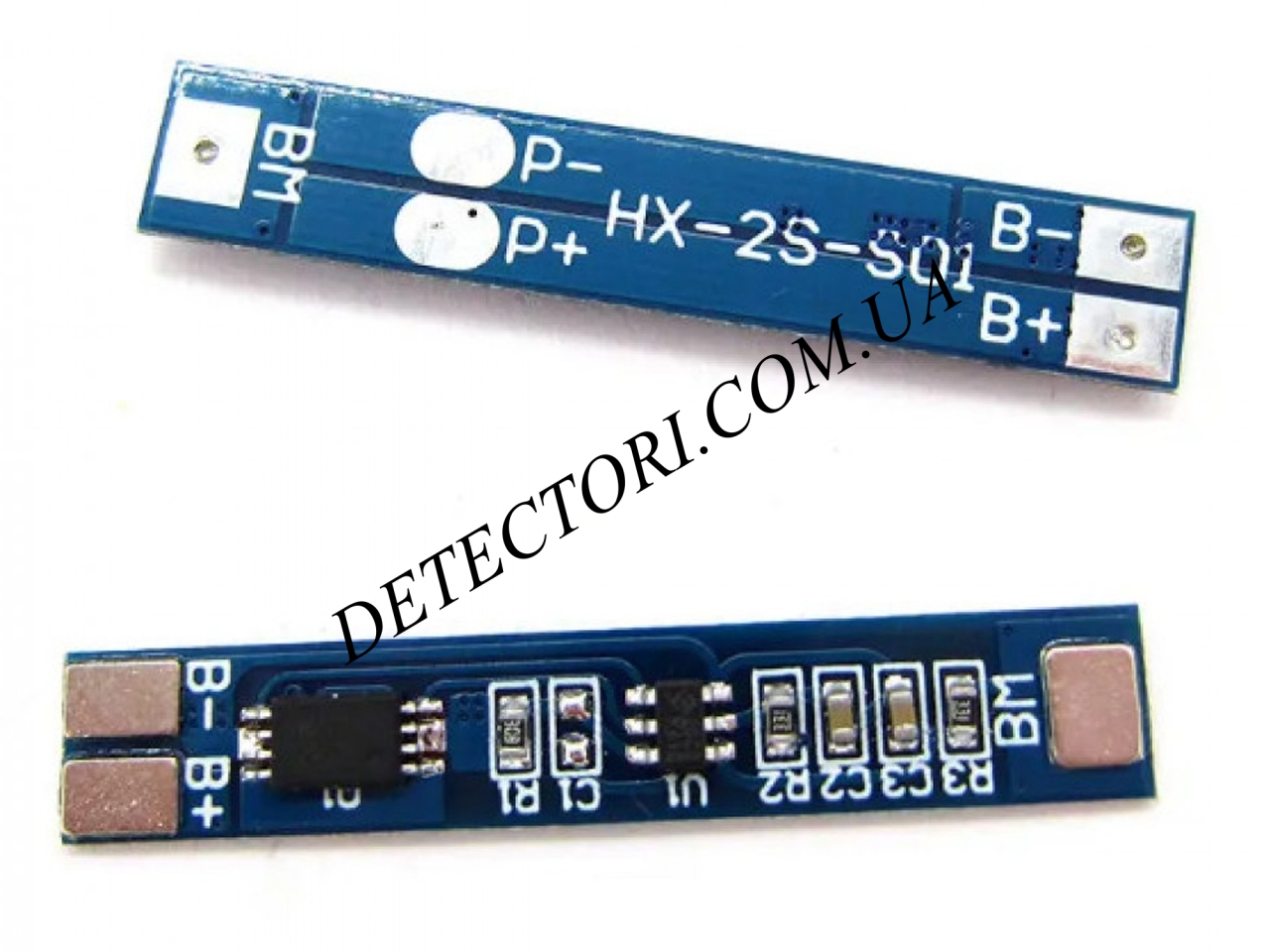

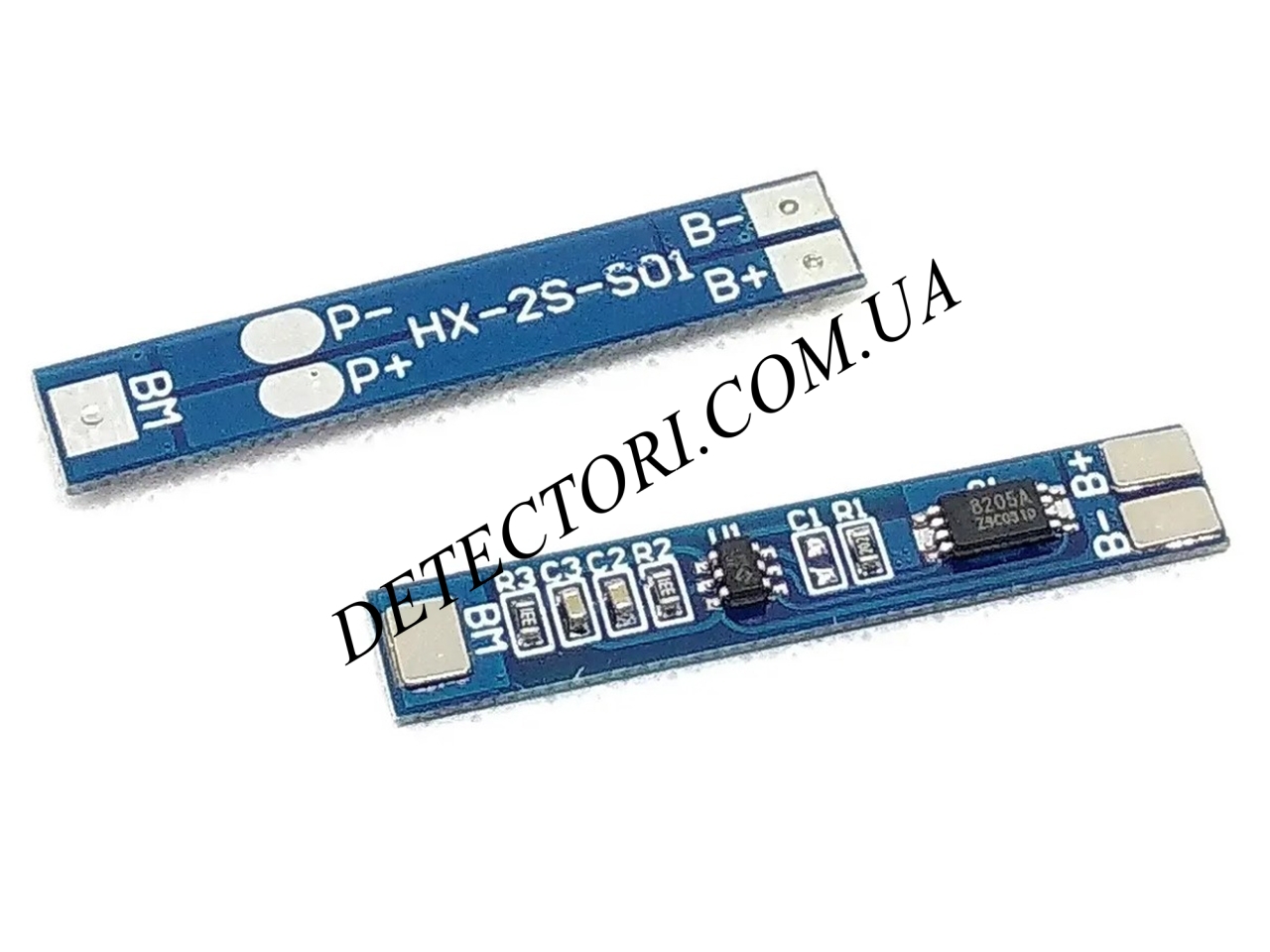

Плата защиты (контроллер заряда-разряда) BMS HX-2S-S01 3A 7.4В для литий-ионных аккумуляторов

Плата защиты BMS HX-2S-S01 имеет функцию защиты BMS для двух LI-ION аккумуляторов типа 18650, подключенных последовательно. Напряжение аккумуляторов – 3.7 В. Контроллер защищает от перезарядки, сильной разрядки и от короткого замыкания. Особенностью модели HX-2S-S01 является автоматическое отключение подачи питания для аккумуляторов, как только хотя бы одна из батареек достигнет своей максимальной емкости. Плата может использоваться в проектах Arduino.

Основные особенности HX-2S-S01:

Защита от КЗ (короткого замыкания) и переразряда: Контроллер оборудован системой, которая эффективно обнаруживает короткие замыкания и предотвращает переразряд аккумуляторов. Это значительно повышает устойчивость системы к внутренним и внешним непредвиденным ситуациям.
Автоматическое отключение питания при достижении максимальной емкости: Функция, которая прекращает подачу питания для всех аккумуляторов в системе, если хотя бы одна батарейка достигнет своей максимальной емкости. Это предохраняет от перезаряда, обеспечивая длительный срок службы батарей и их оптимальную работу.
Максимальный рабочий ток 5 А и ток покоя до 10 мкА: Контроллер может эффективно управлять энергией с максимальным рабочим током до 5 А, что делает его отличным выбором для различных приложений. Низкий ток покоя до 10 мкА обеспечивает минимальные потери энергии в режиме ожидания.
Отключение заряда и разряда при определенных напряжениях: Процессы заряда и разряда аккумулятора автоматически прекращаются при достижении установленных напряжений. Заряд отключается при 4,25 – 4,35 В для предотвращения перезаряда, а разряд при понижении напряжения до 2,3 – 3,0 В, что обеспечивает наибольший срок службы и безопасность батарей.

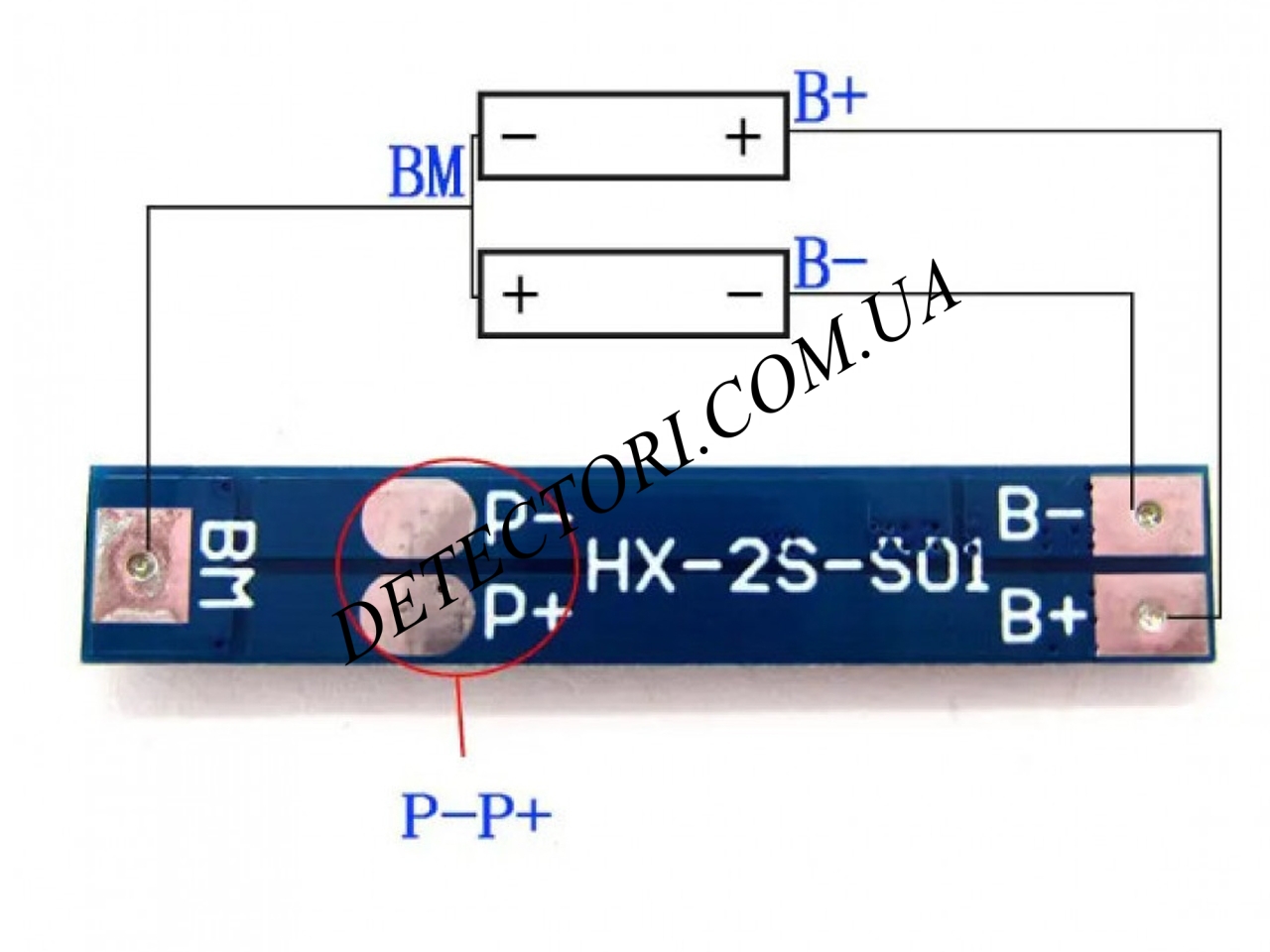

Схема подключения HX-2S-S01:

Выходы	Описание
P-	минус нагрузки/зарядки для подключения питания
P+	плюс нагрузки/зарядки для подключения питания
B-	к минусу аккумулятора
B+	к плюсу аккумулятора
BM	к средней точке аккумулятора
