Плата защиты BMS FDC-2S-2 3A 7.4В для литий-ионных аккумуляторов

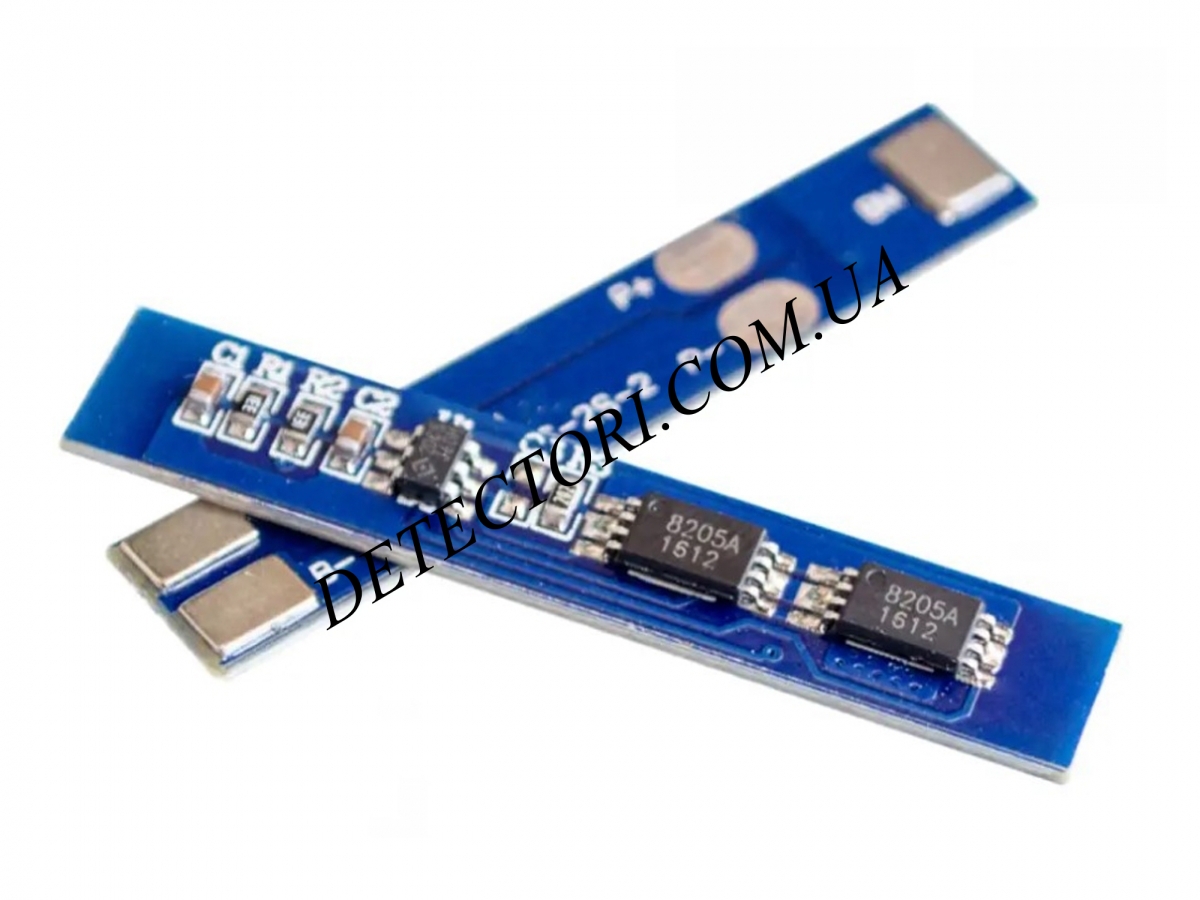

Плата защиты BMS FDC-2S-2 3A 7.4В для литий-ионных аккумуляторов фото 1

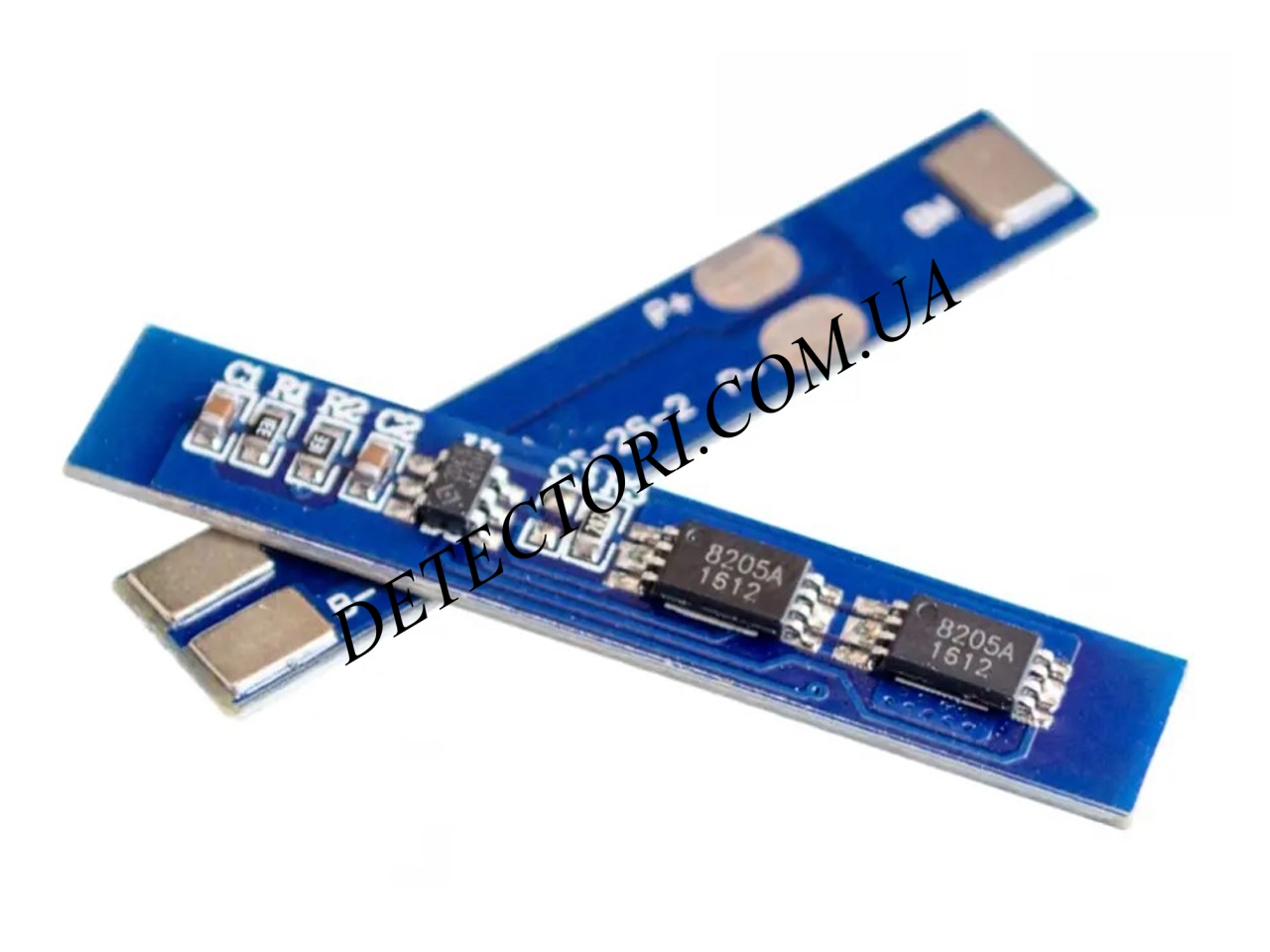

  • Плата защиты BMS FDC-2S-2 3A 7.4В для литий-ионных аккумуляторов фото 1

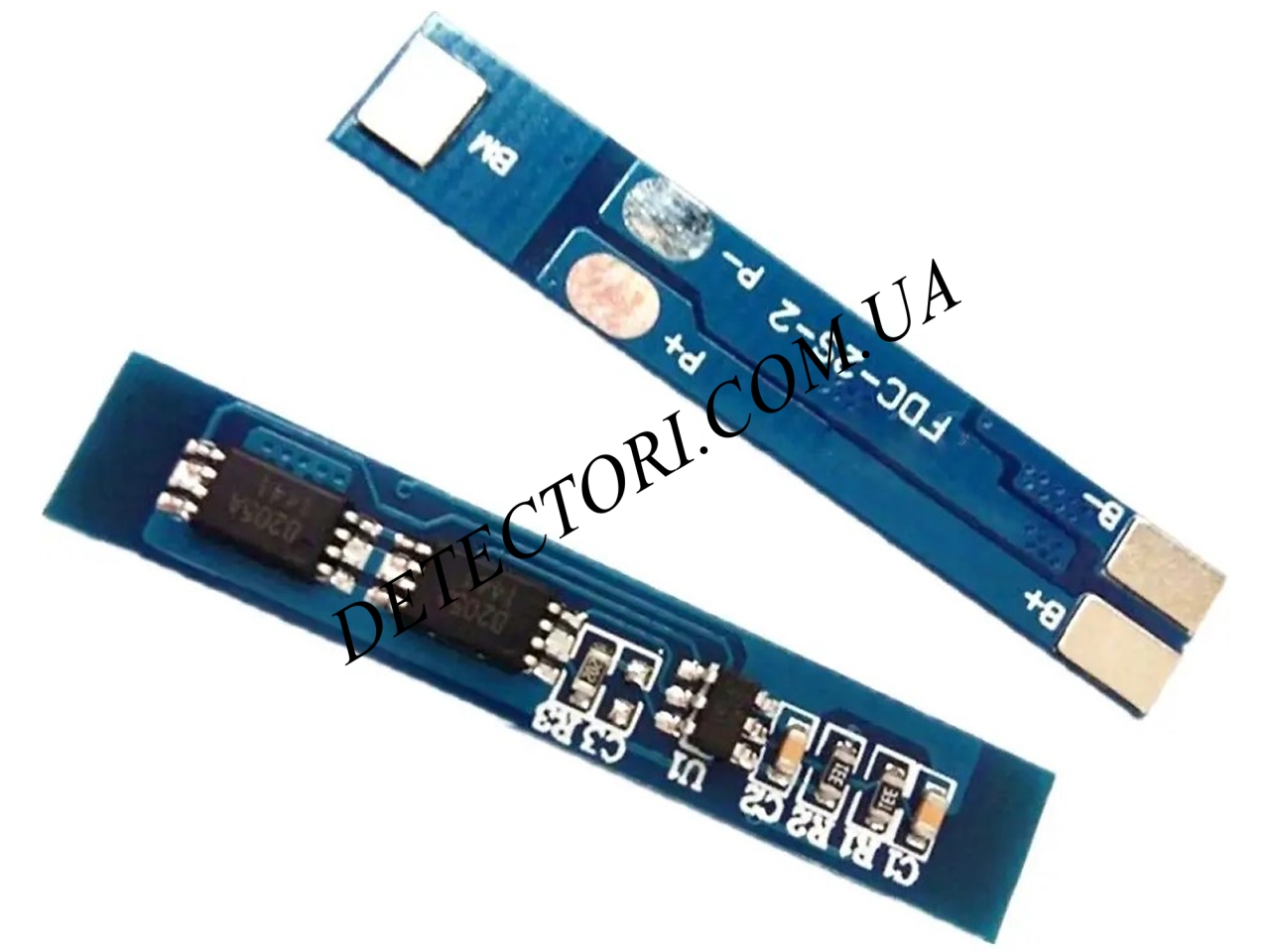

  • Плата защиты BMS FDC-2S-2 3A 7.4В для литий-ионных аккумуляторов фото 2

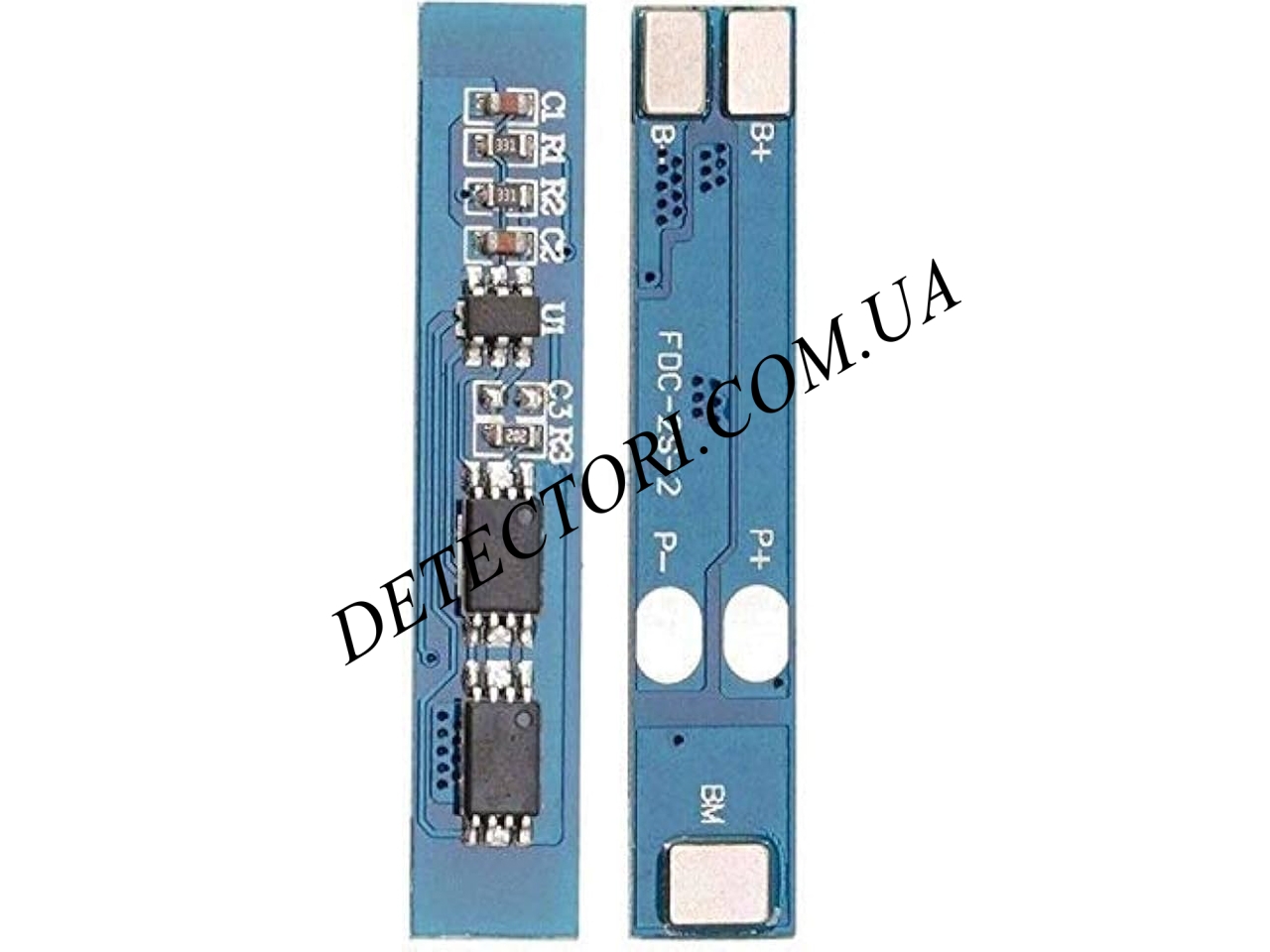

  • Плата защиты BMS FDC-2S-2 3A 7.4В для литий-ионных аккумуляторов фото 3

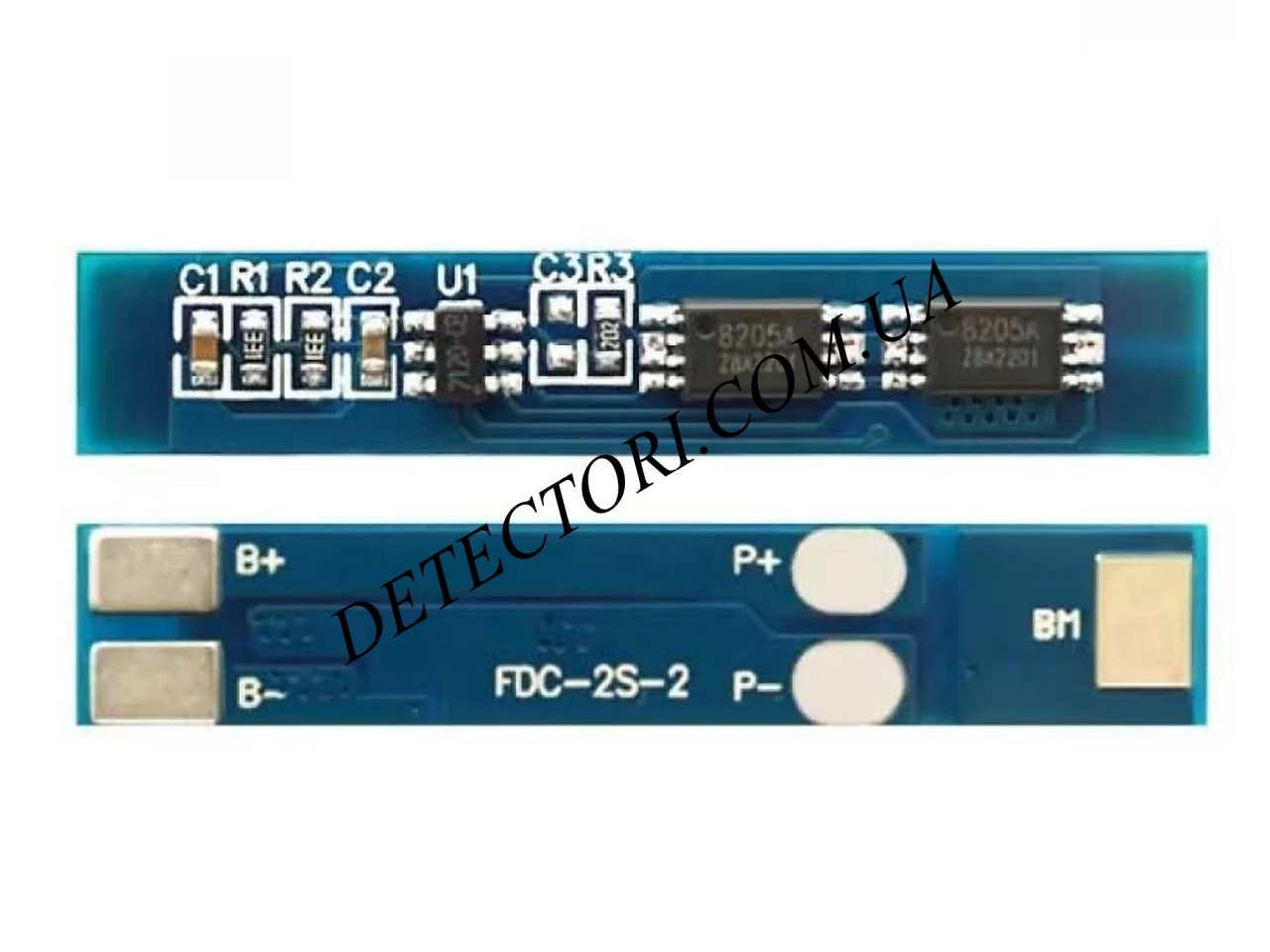

  • Плата защиты BMS FDC-2S-2 3A 7.4В для литий-ионных аккумуляторов фото 4
  • Плата защиты BMS FDC-2S-2 3A 7.4В для литий-ионных аккумуляторов фото 5
В наличии
На складе: 96 шт.
Код товара: D00001045
от 1 - 47.00 грн. от 10 - 39.95 грн. от 20 - 37.60 грн.
-
+
Купить

Плата защиты (контроллер заряда-разряда) BMS FDC-2S-2 3A 7.4В для литий-ионных аккумуляторов

Плата защиты BMS FDC-2S-2 (HY2120-CB) изготовлена ​​на базе чипа HY2120 и имеет функцию защиты BMS для двух LI-ION/Li-pol аккумуляторов типа 18650, 26650 подключенных последовательно. Напряжение аккумуляторов – 3.7 В. Контроллер защищает от перезарядки, сильной разрядки и от короткого замыкания. Плата может использоваться в проектах Arduino.

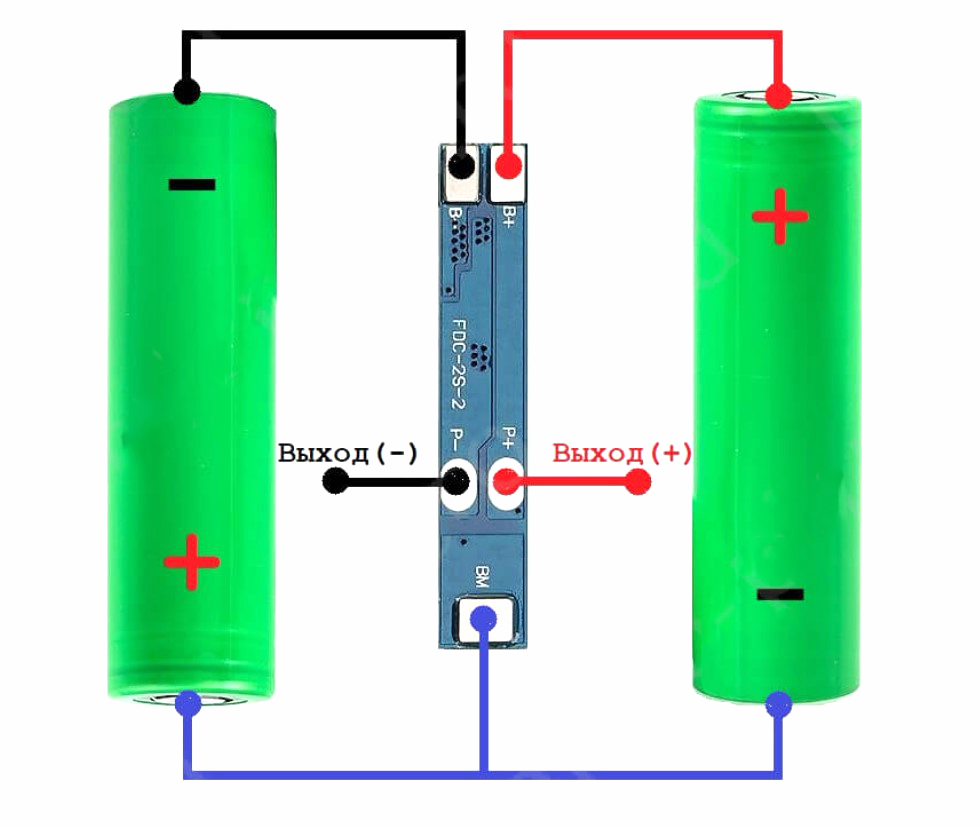

Схема подключения FDC-2S-2:

Выходы Описание
P- минус нагрузки/зарядки для подключения питания
P+ плюс нагрузки/зарядка для подключения питания
B- к минусу аккумулятора
B+ к плюсу аккумулятора
BM к средней точке аккумулятора

Технические характеристики FDC-2S-2:

  • Рабочий ток нагрузки, А: 3
  • Максимальный ток нагрузки, А: 5
  • Номинальное напряжение, В: 7.4(2S)
  • Напряжение зарядки, В: 8.4 – 8.5
  • Ток покоя, мкА: 5 – 9
  • Рабочая температура, °C: от -40 до 85
  • Время срабатывания защиты от перезаряда, сек: 0.96-1.4
  • Время срабатывания защиты от разряда, мсек: 110
  • Время срабатывания защиты от перегрузки по току, мсек: 7
  • Время срабатывания защиты от короткого замыкания, мксек: 250
  • Размеры, мм: 39х7х2

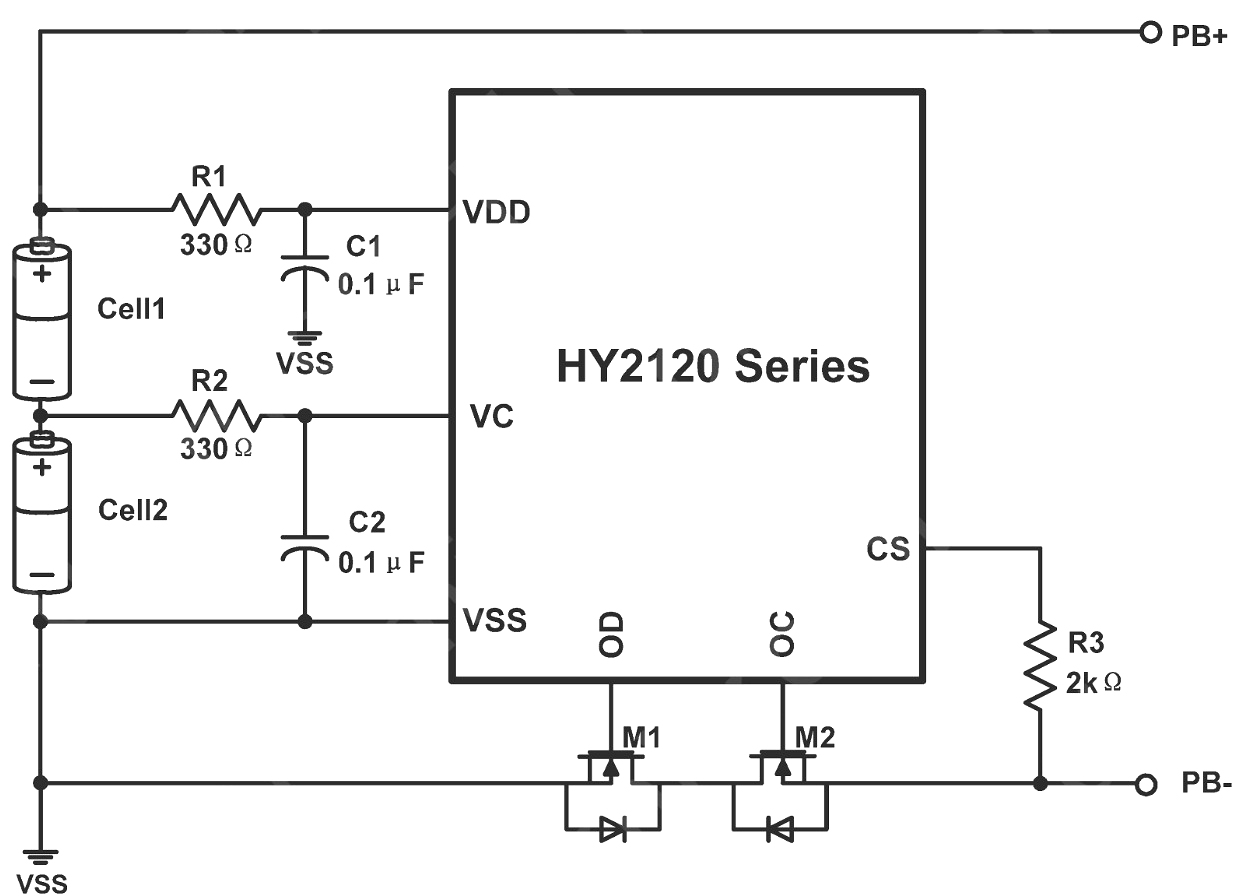

Принципиальная схема FDC-2S-2:

  • Производитель Китай
