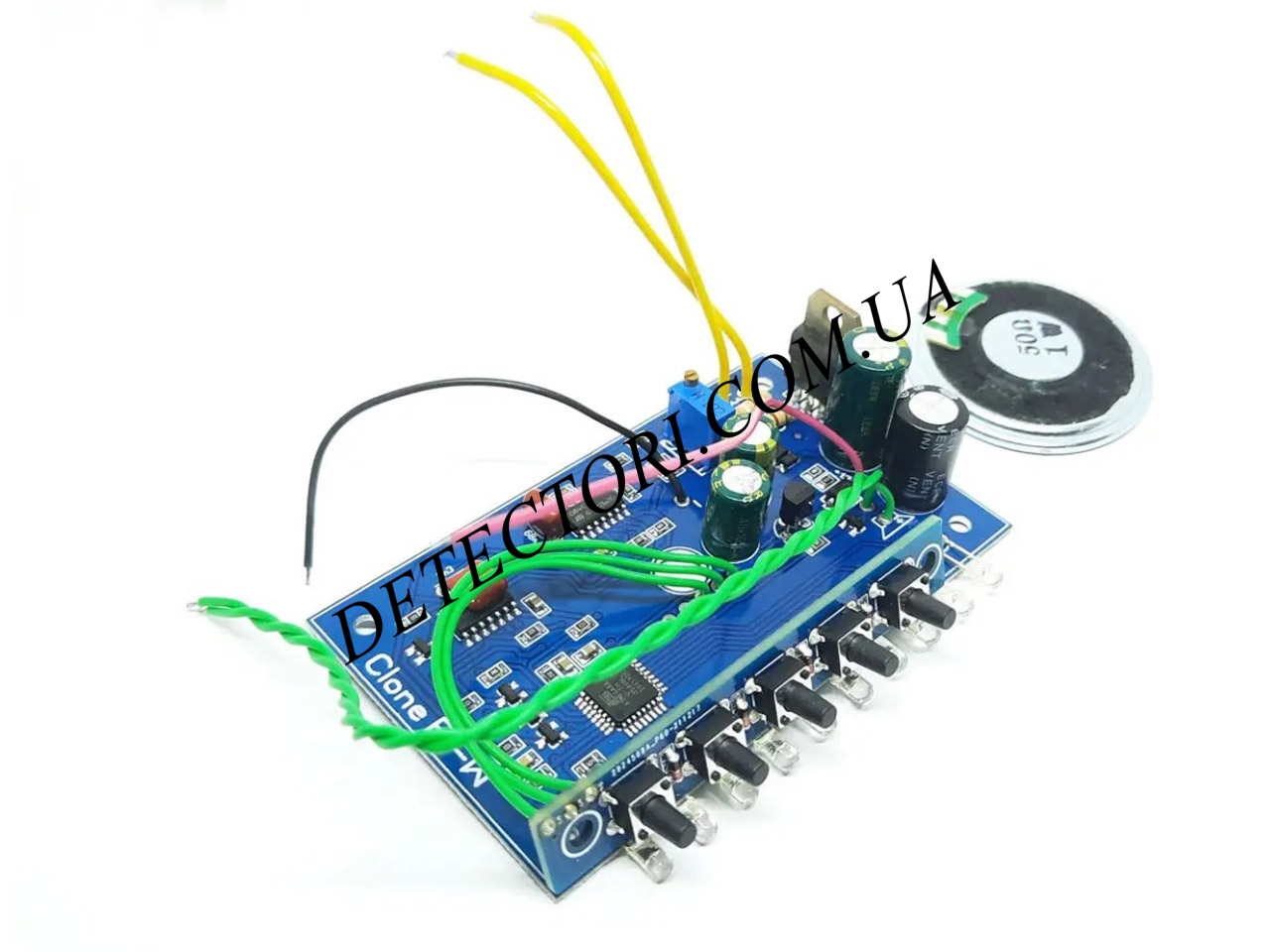

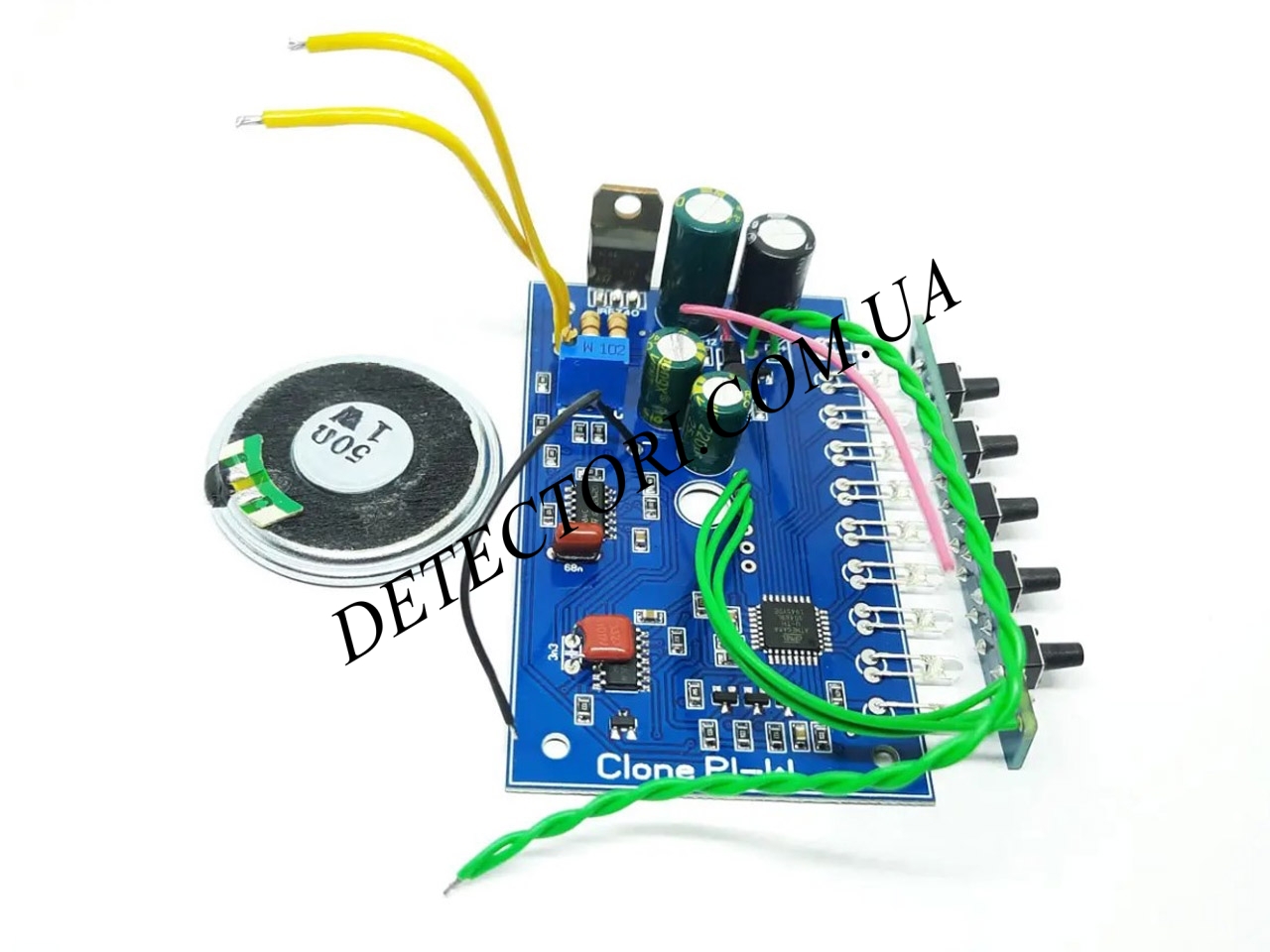

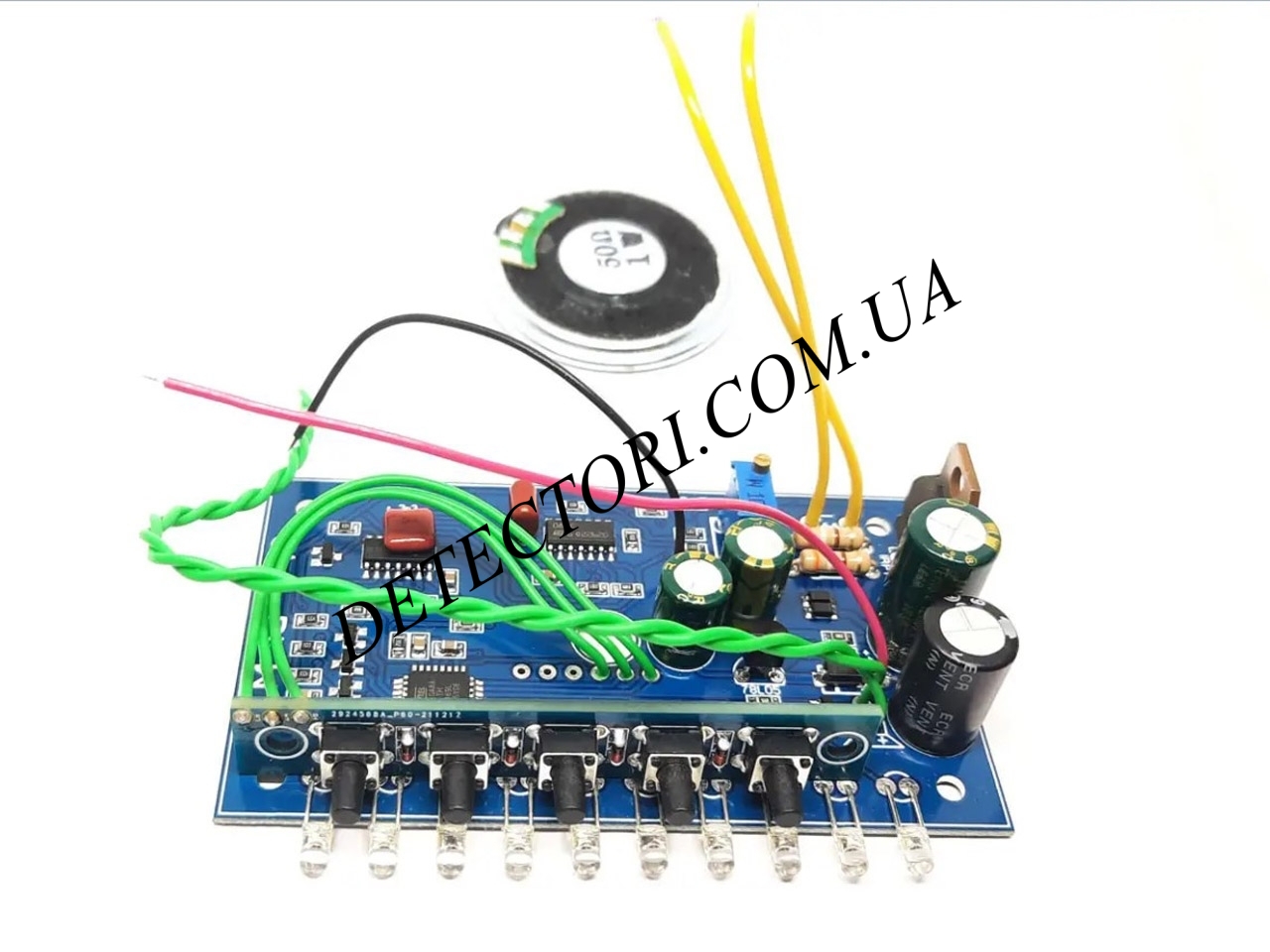

Плата CLONE PI-W для импульсного металлоискателя
Полностью собранная и проверенная плата Clone PI-W для импульсных металлоискателей предназначена для поиска металлических объектов. Плата спроектирована для корпусов серии D65 и включает в себя отдельную плату с кнопками управления. Контроллер с прошивкой и динамиком имеет подпаянные провода для подключения питания катушки, динамика, кнопок управления, светодиодной шкалы индикации. Динамик 1 Вт, 50 Ом. Кнопки управления выводятся на отдельную плату размером 11*67 мм. Плата с кнопками имеет отверстия для крепления, что облегчает сверление корпуса и сборку блока металлоискателя.
Плата металлоискателя изготовлена из компонентов SMD. С помощью платы металлоискателя Clone PI-W можно собрать грунтовой или водонепроницаемый металлоискатель. Вы можете использовать его с обычными катушками для достижения глубины до 1,5 метра или с глубинными катушками для поиска на глубину до 3.5 метров.
Назначение кнопок:
- Barrier (Барьер) – уменьшение
- Barrier (Барьер) + увеличение
- Volume (Громкость) – уменьшение
- Volume (Громкость) + увеличение Zero - сброс (обнуление)
Технические характеристики блока CLONE PI-W:
- Версия прошивки: 1.2.2
- Напряжение, В: 12
- Режим поиска: имрульсный
- Размер, мм: 50х85
- Максимальная глубина поиска с катушкой 24 см, м: до 1.5
- Максимальная глубина поиска с глубинной рамкой 150х150 см, м: до 3.5
