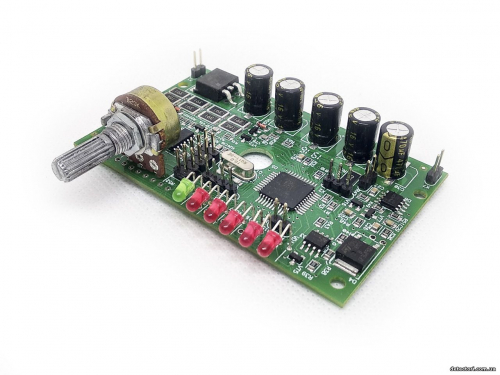

Плата для металлоискателя Кощей-5И

Плата для импульсного металлоискателя Кощей 5И с прошитым микроконтроллером и последней версией программного обеспечения (Не "Мастер Кит"). Плата предназначена для ремонта или изготовления импульсного металлоискателя Кощей-5И, а также для модернизации импульсных металлоискателей Кощей 2И/4ИГ, или Кощей 5И с более старыми версиями прошивки.
Плата идет без периферии!

Кощей 5И может автоматически настраиваться для работы с различными катушками и глубинными рамками. А благодаря переключению режимов накачки катушки, в "Турбо" режиме Кощей 5И значительно превосходит другие импульсные металлоискатели по глубине обнаружения!

Для платы металлоискателя Кощей 5И отлично подходит универсальный корпус D65B. Это удобный универсальный корпус в который отлично становиться плата металлоискателя Кощей 5И, а также удобно размещаются органы управления и разъемы.

Кощей-5И и Кощей-5ИМ комплектуются прошивкой V1.15. Новая прошивка имеет следующие отличия от базовой версии V1.9 (которой комплектуются наборы Мастер Кит!) и V1.12 которой Кощей 5и и 5ИМ комплектовались до октября 2017г.

1. К имеющимся рабочим частотам 800, 400 и 200 Гц, добавлена частота 100 Гц, такая частота позволяет в режиме эконом, потреблять меньше энергии и при сохранении высокой глубины поиска.
2. В светодиодной версии кощей 5И, убрано паразитное моргание светодиодов.
3. Исправлена ошибка регулировки громкости.

На основе платы Кощей-5И, можно собрать металлоискатель с следующими характеристиками:

Максимальная глубина обнаружения объектов(по воздуху):
С проволочным датчиком (диаметр 28см)
Монета диаметром 25мм до 30см;
Каска до 80 см;
Максимальная глубина до 2 м;

С глубинным петлевым датчиком (90*90см)
Каска до 140 см;
Бочка до 200 см;
Максимальная глубина .до 300 см;

Видео обзор кощей 5И:

Глубинный металлоискатель с платы Кощей 5И
