Набор для самостоятельной сборки металлоискателя Tracker PI-2.

Данный набор позволяет: сделать металлоискатель своими руками без особого труда и специальных навыков. В конструктор для сборки металлоискателя входит полностью спаянная и проверенная плата и прошитым микроконтроллеров, и различные крепежные и корпусные элементы, поэтому такой конструктор будит достаточно прост и интересен для сборки. (В набор добавлен провод витая пара для изготовления корзиночной катушки "витая пара", и провод для подключения катушки к блоку металлоискателя)!

Для сборки импульсного металлоискателя Tracker PI-2 из данного набора, вам понадобятся:

• Отвертки шлицевая и крестовая.
• Паяльник а также канифоль, олово и тд.
• Знание электроники начального уровня.
• Провод обмоточный (диаметром 0,6-0,8мм, или кусок провода витая пара (идет в комплекте) для намотки катушки
• Материал для изготовления ручки металлоискателя (Нельзя использовать металл вблизи к поисковой катушке)

Собрав данный набор вы получите мощный импульсный металлоискатель с глубиной поиска до 1,5 метра. Также к данному набору можно будит подключать глубинные рамки, и  собрать глубинный металлоискатель.

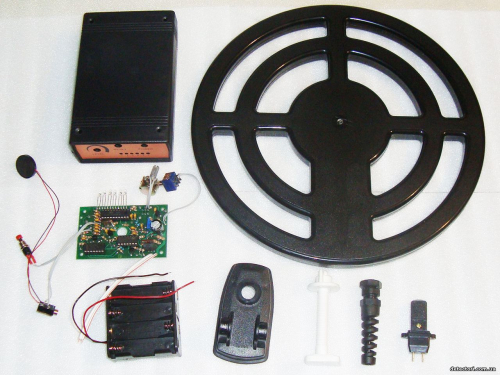

Набор для сборки металлоискателя своими руками состоит из:

1. Проверенная печатная плата металлоискателя Tracker PI-2 в сборе + прошитый микроконтроллер и микросхемы TL074 и CD4066.


2. Корпус электронного блока, с окрашенной передней стенкой и метками для сверловки.

3. Батарейный отсек на 8АА батареек

4. Штекер подключения катушки.

5. Винты М6х40 с барашками для крепления клока к штанге металлоискателя.

6. Корпус для катушки металлоискателя (D=28см)
7. Кронштейн для крепления Датчика к штанге металлоискателя + 6 нержавеющих саморезов для соединения кронштейна с корпусом датчика.
8. Гермоввод PG-7
9. Пластиковый болт.
11. Провод 2*0,75 круглый 6мм - 1,2м, для подключения катушки к электронному блоку.

12. Схема и описание для сборки металлоискателя.

Собрав данный набор вы получите вот такой: импульсный металлоискатель Tracker PI-2

Если во время сборки металлоискателя из набора, у вас возникнут какие либо вопросы, звоните нам по нашим телефона: 096 594 99 96 и 066 483 84 92 и мы с удовольствием на них ответим!

При заказе "набора для сборки металлоискателя своими руками" от 2 шт. вас порадуют приятные скидки.
