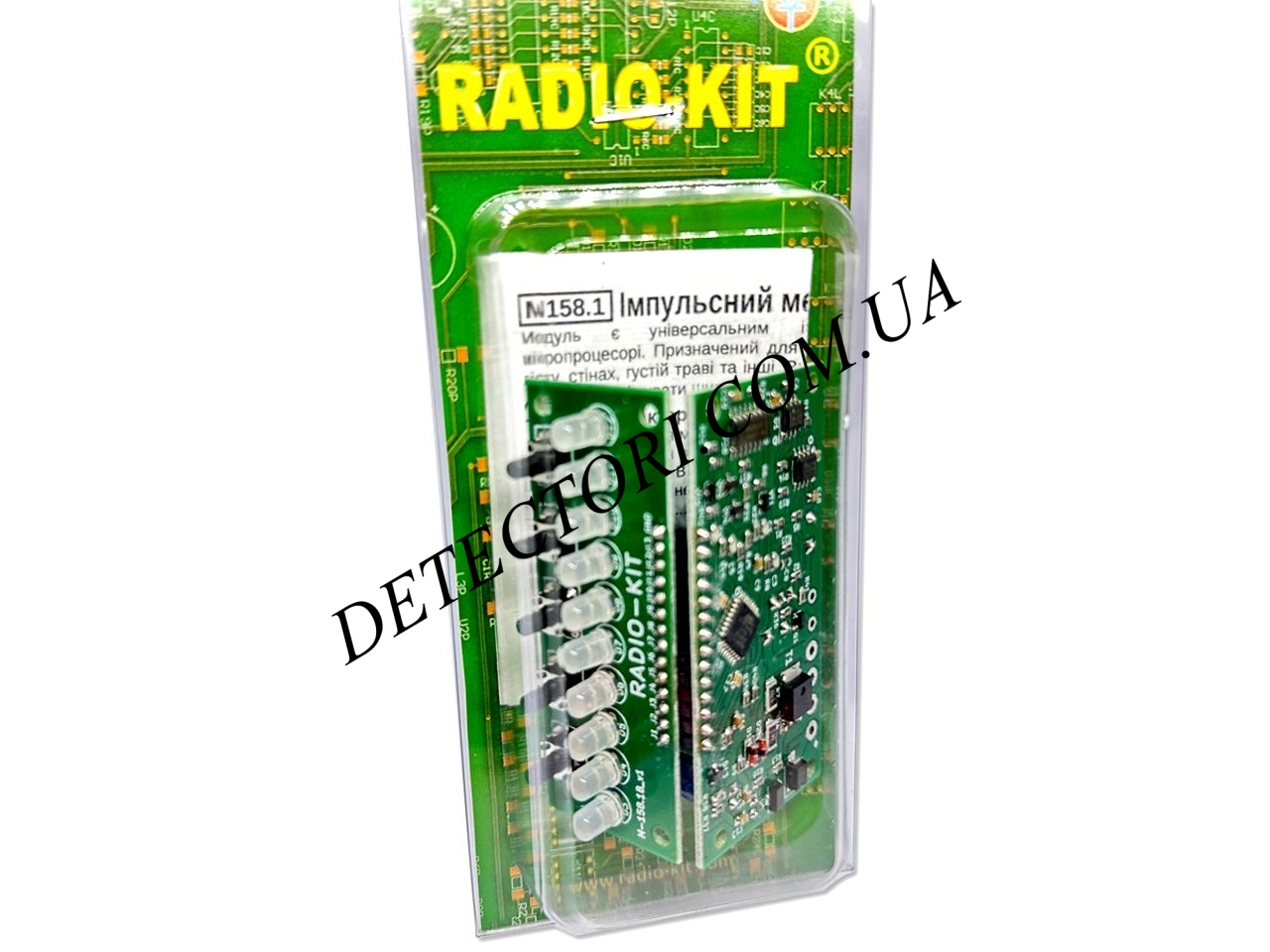

Импульсный модуль металлоискатель Radio-Kit M158.1

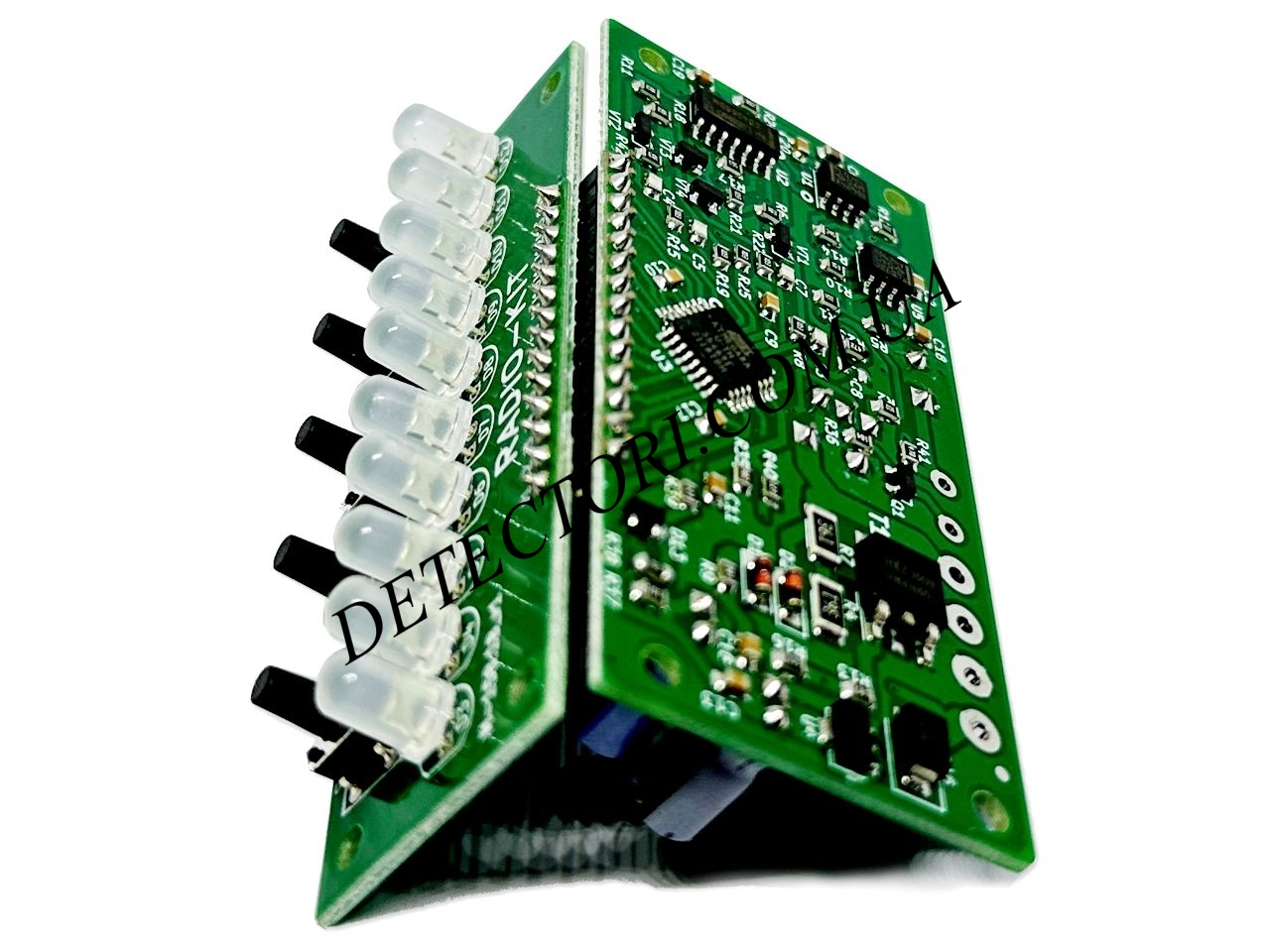

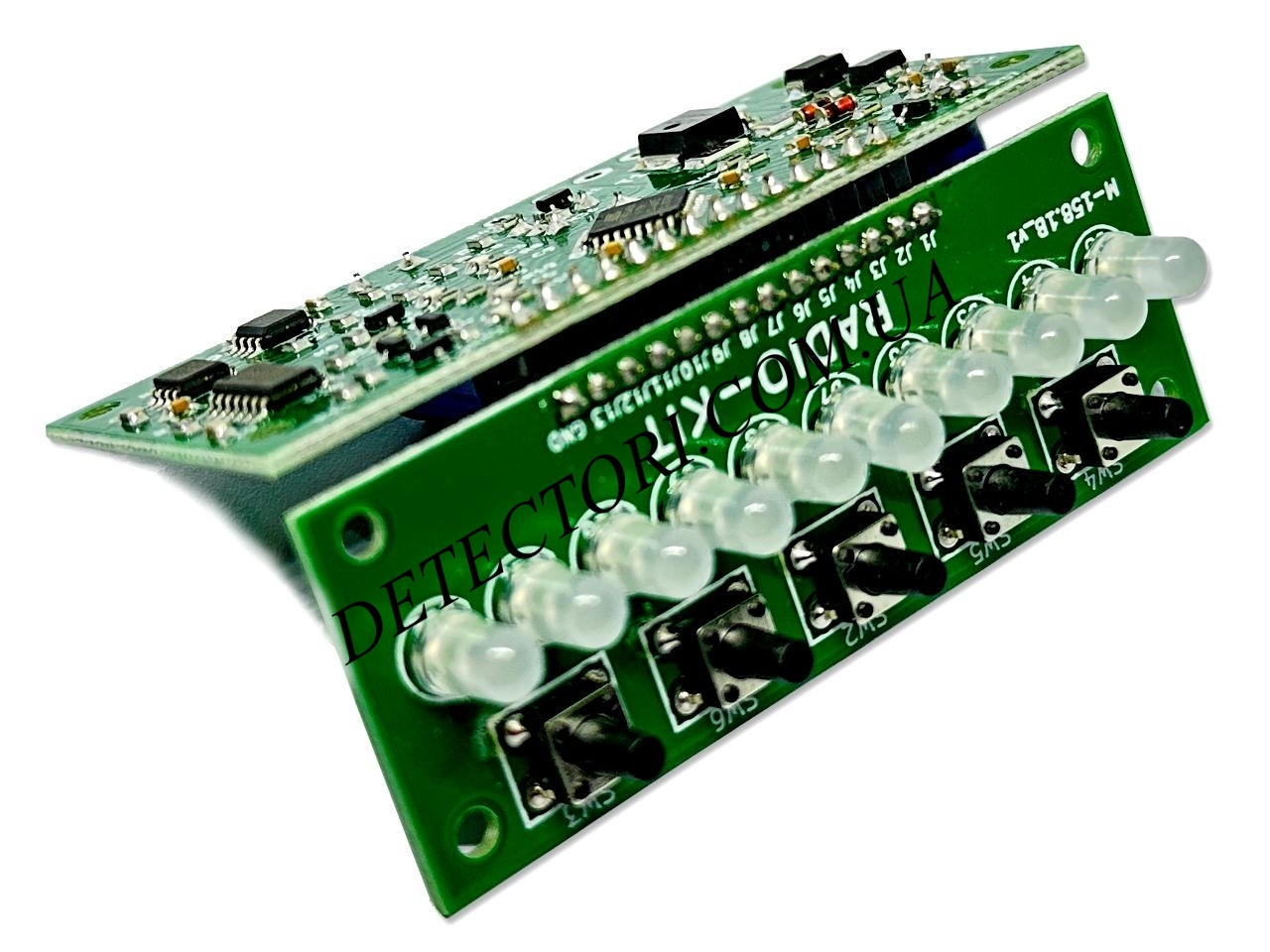

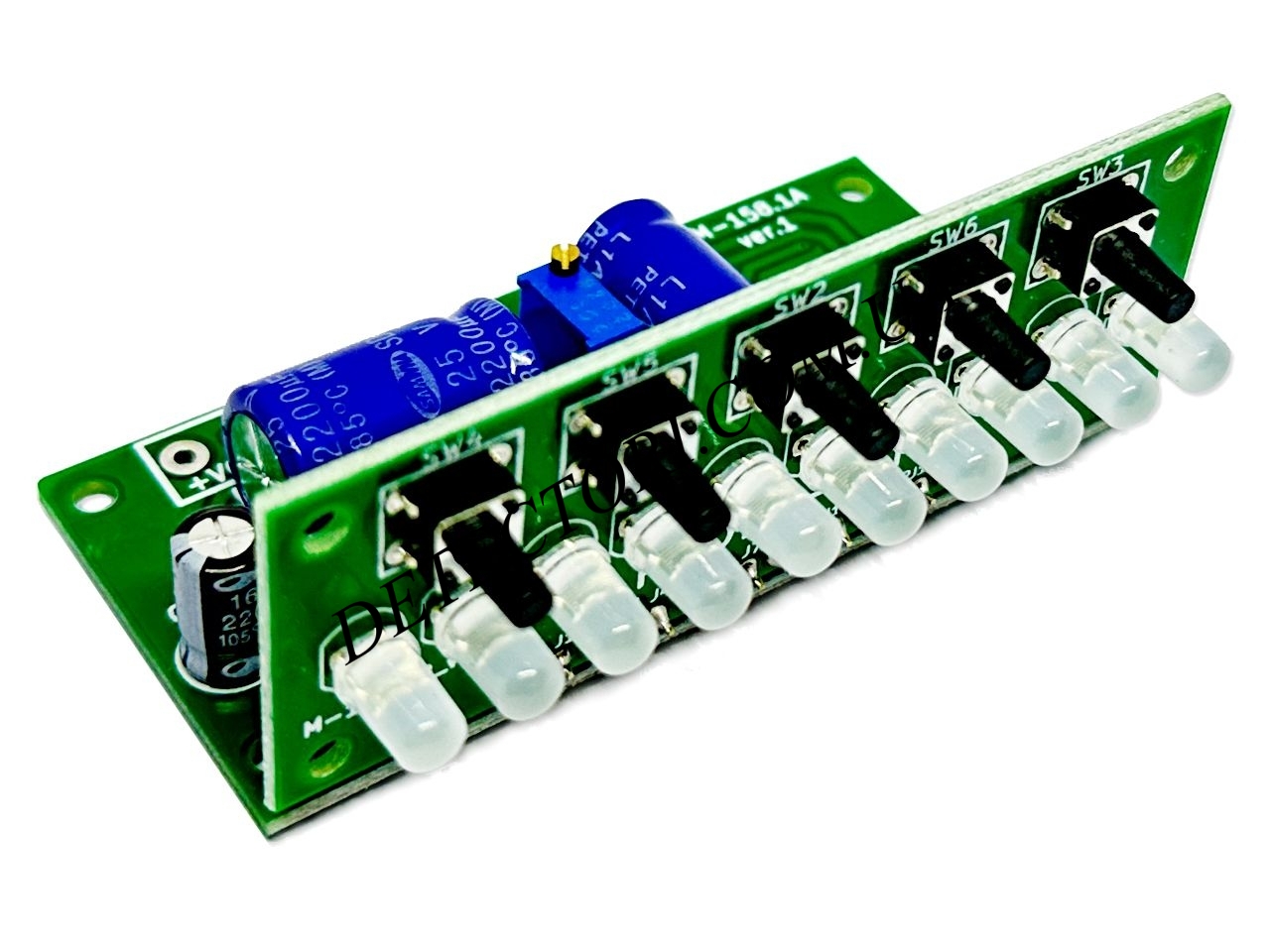

Импульсный модуль плата для изготовления металлоискателя, позволяющий обнаруживать предметы из черных и цветных металлов на глубине до 1.5 м. Радиоконструктор для самостоятельной пайки для поиска металлических объектов в грунте, песке, стенах, густой траве.
Обратите внимание! Динамик и разъемы в комплектацию не входят!

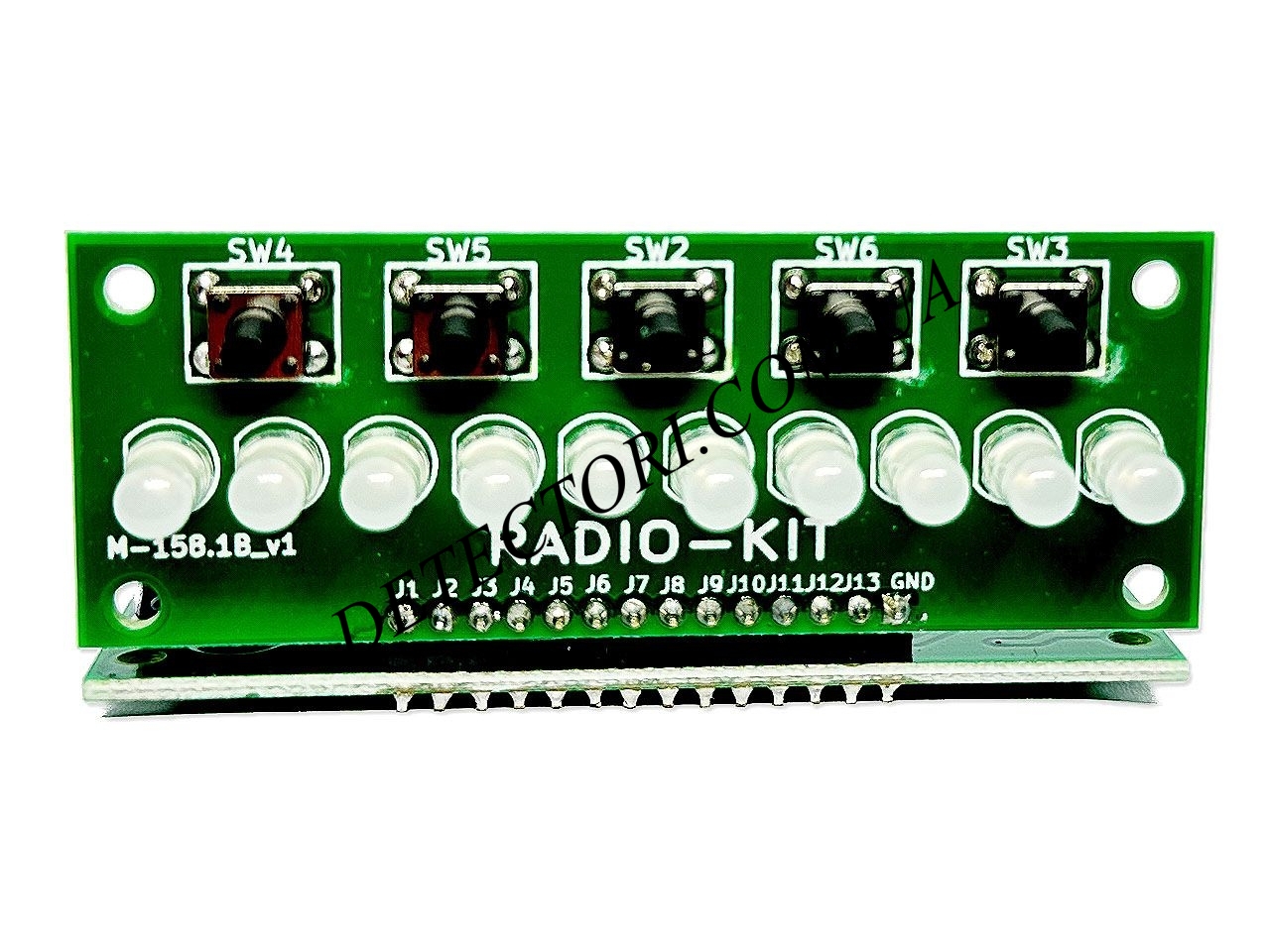

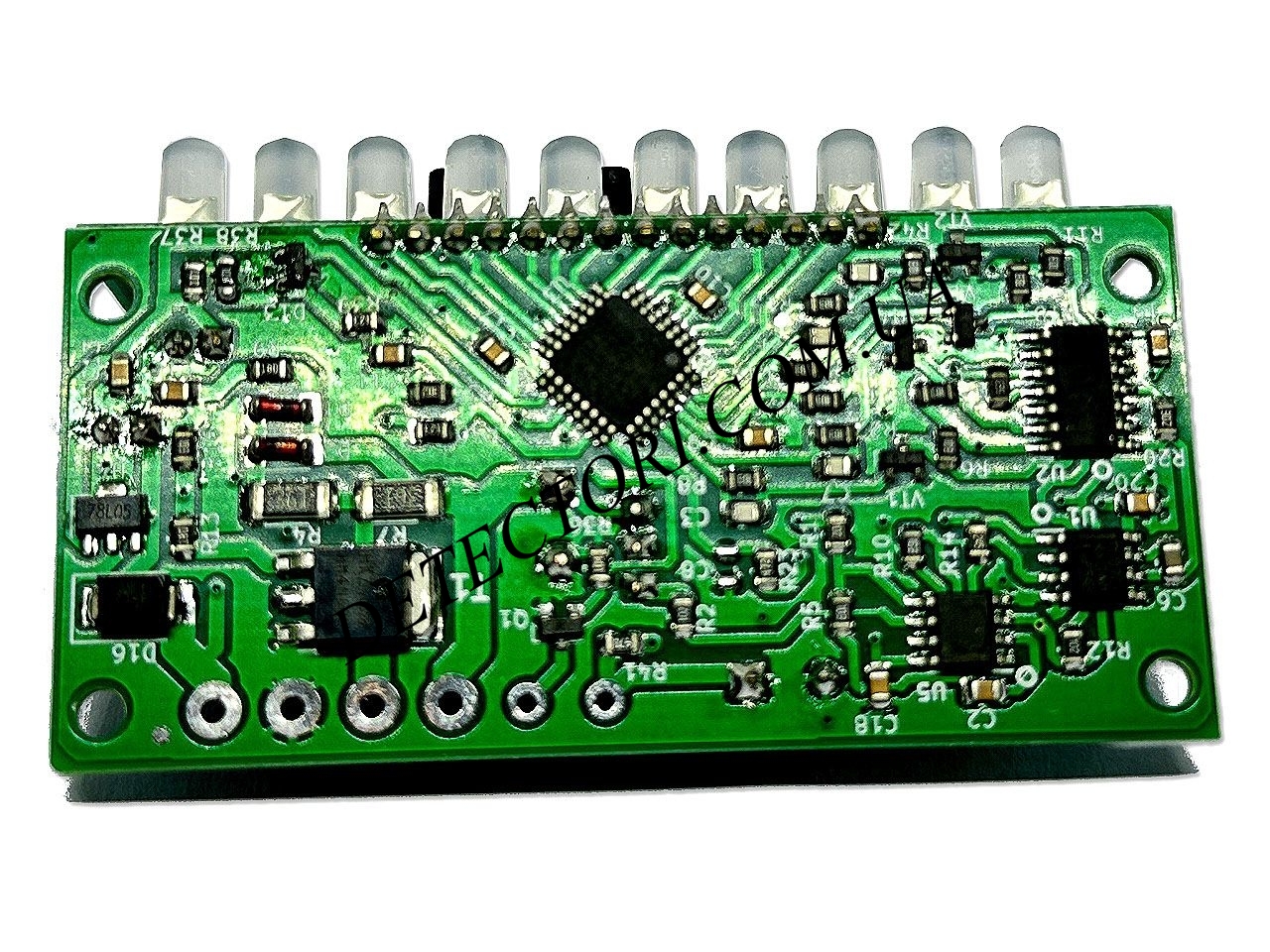

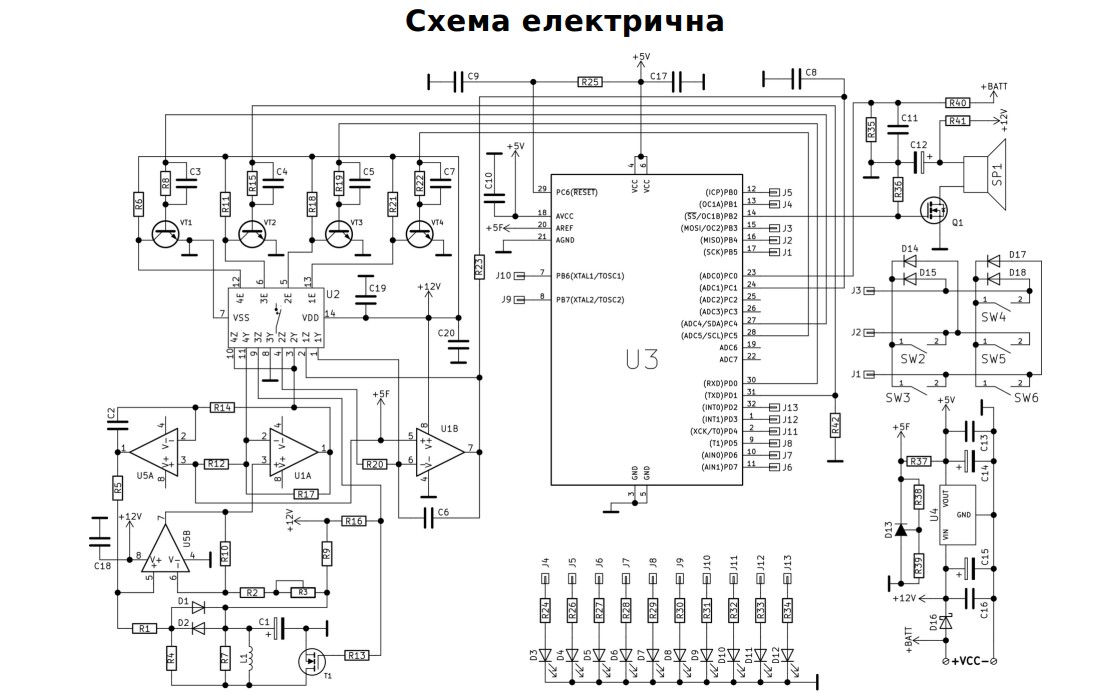

Принцип работы металлоискателя базируется на создании вихревых импульсных токов в металлическом объекте и измерении вторичного электромагнитного поля, которое эти токи вызывают. В схеме использованы операционные усилители U1 и U5 для реализации дифференциального и неинвертирующего усиления, а также измерительный интегратор. Микросхема U2 является аналоговым ключом, используемым для управления сигналами. Микросхема U3 является микроконтроллером и выполняет аналого-цифровое преобразование сигналов. На полевом транзисторе Т1 собран мощный ключ, отвечающий за выключение и включение катушки. Светодиоды D3-D12 используются для индикации обнаруженной металлической цели и подачи информации при настройке устройства.
Технические характеристики платы M158.1:
- Максимальная глубина обнаружения, м: 1.5
- Глубина обнаружения маленьких объектов, см: до 28
- Глубина обнаружения больших объектов, см: до 150
- Минимальное напряжение питания, В: 6.5
- Напряжение, В: 9-14
- Потребляемый ток, mА: 40-150
- Тип индикации: Светодиодный / Звуковой
- Размеры, мм: 75 х 35 х 36
- Тип металлов: черные и цветные
Сборка и настройка металлоискателя
Устройство состоит из двух основных блоков: передающего и приемного. Передающий блок включает в себя генератор импульсов на микросхеме и мощный ключ на транзисторе. Приемный блок построен на микросхеме, диодах, резисторе и транзисторе. Возбуждающий сигнал с выхода передается периодически в катушку датчика в виде импульсов продолжительностью от 125 до 150 мкс и частотой 125-150 Гц. В ведущих объектах возникают угасающие вихревые токи, возбуждающие угасающее электромагнитное поле. В зависимости от ведущих свойств и размера объекта сигнал изменяет свою форму и длительность и выделяется на детекторе. Затем сигнал после усиления подается на схему выделения полезного сигнала. Изменением сопротивлений достигается настройка максимальной чувствительности устройства такого состояния, когда сигнал уже не превышает порог выхода на динамик. Таким образом, если приложить металл к катушке, сигнал, немного увеличившись, преодолевает порог и подается на динамик, сигнализируя об "обнаружении".
Изготовление поисковой катушки
Для создания поисковой катушки вам понадобится жесткая неметаллическая рамка с диаметром Ø 200-250 мм, медный эмалированный обмоточный провод ПЭВ (Ø 0,4 - 0,6 мм) длиной 20 метров, медный многожильный изолированный провод 2x1,5 мм² для соединения катушки с платой. Намотайте плотно 25 витков обмоточного провода на рамку. Закрепите концы провода и с помощью пайки присоедините их к плате к контактам.
Сборка и настройка металлоискателя

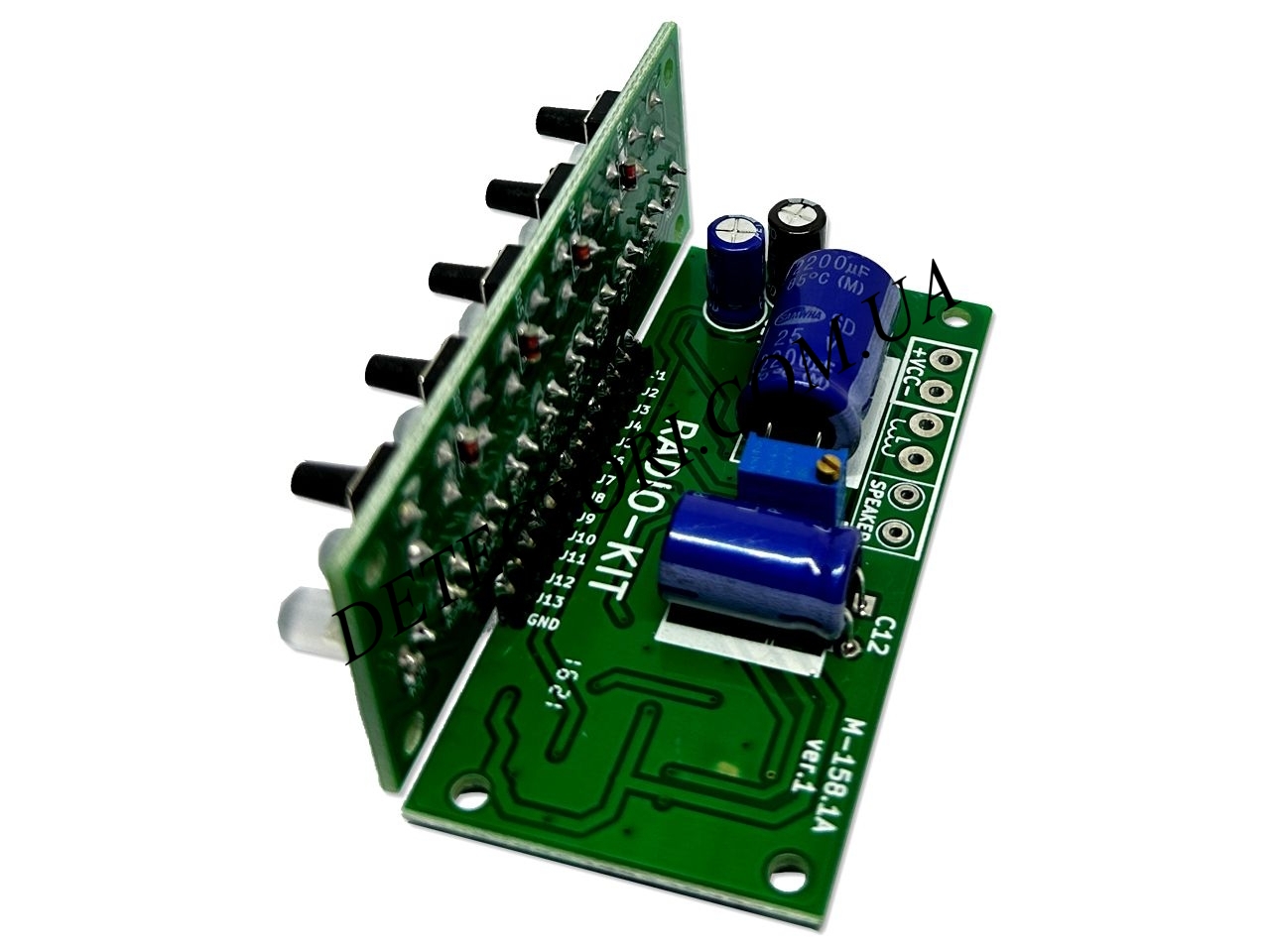

Подключите динамик 8 Ом, 0.5 Вт к контактам SP1. Подсоедините катушку к контактам L1. Подключите питание от 9 до 14 Вольт к контактам +VCC-, соблюдая правильную полярность. Лучше всего использовать источник питания с напряжением 12 В и мощностью 1.2 Агод, например, аккумулятор 12 В, 1.2 Агод.
После включения устройства установите рукоятку переменного резистора (точная настройка) в среднее положение. Вращением регулировочного резистора (грубая настройка) найдите положение, при котором начнутся или прекратятся щелчки в динамике. Оставьте его в положении, когда еще есть слабые щелчки.
Теперь слегка поверните резистор, чтобы щелчки в динамике прекратились. Таким образом, вы настроили устройство для максимальной чувствительности, и сигнал не будет вызывать щелчков в динамике, пока не найдете металлический объект.
После настройки максимальной чувствительности устройства приложите металлический предмет к катушки и наблюдайте за появлением устойчивого сигнала в динамике, а также за его исчезновением по мере удаления от катушки. В данный момент устройство готово к работе и может обнаруживать металлические предметы в вашем окружении.
Более подробно о сборке и настройках Вы найдете в pdf файле.
