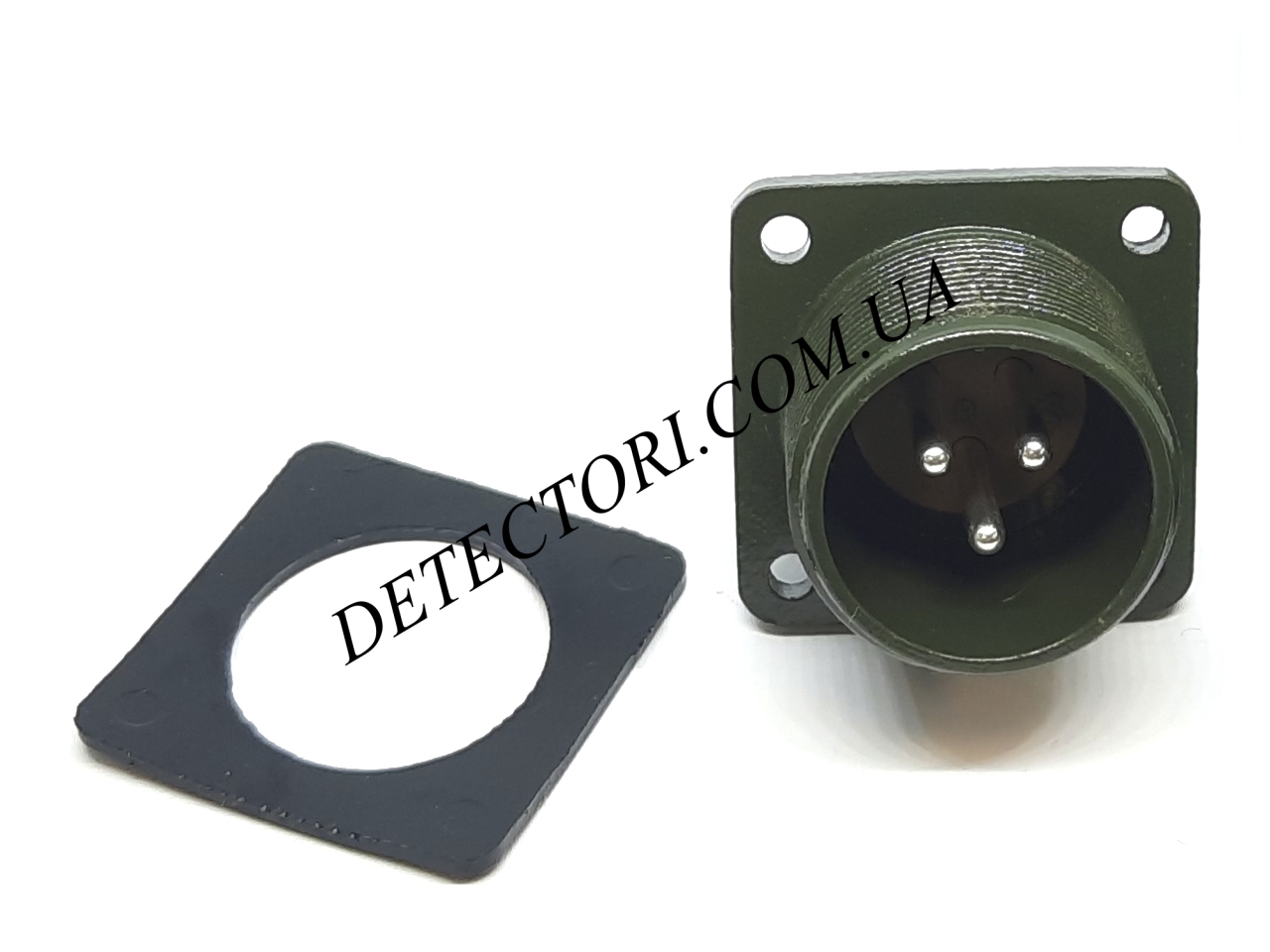

Гнездо панельное MS3102A16-10P на 3 контакта с квадратным фланцем

Панельное гнездо MS3102A16-10P – это круглый многоконтактный разъем военного стандарта MIL-DTL-5015 (MIL-C-5015), предназначенный для стационарного монтажа на панель, корпус оборудования или шкаф управления. Данная модель имеет 3 конфигурационных контактов 16-10 и выполнена с квадратным фланцем для фиксации четырьмя винтами.

Разъем рассчитан на эксплуатацию в условиях повышенной вибрации, пыли, влаги и температурных перепадов, что делает его оптимальным решением военной техники, генераторных установок, спецтранспорта и промышленных систем питания.

MS3102A16-10P используется вместе с разъемами MS3106A16-10S, MS3108A16-10S

Конструктивные особенности

MS3102A16-10P относится к серии панельных розеток. Корпус изготовлен из алюминиевого сплава с антикоррозионным покрытием olive drab, обеспечивающим защиту от коррозии и механических повреждений.

Квадратный фланец обеспечивает жесткое крепление к панели и равномерное распределение нагрузки. Резьбовое соединение позволяет надежно фиксировать соответствующую кабельную вилку серии MS3106 или MS3108 без риска самооткручивания при работе оборудования.

Контакты типа P (Pin, штыревые) обеспечивают стабильный электрический контакт и совместимость с гнездовыми вилками соответствующего типа.

Преимущества модели

• Жесткий панельный крепеж с квадратным фланцем
• Высокая механическая прочность корпуса
• Надежное резьбовое соединение с вилкой
• Совместимость с разъемами серии MS3106 и MS3108
• Длительный ресурс работы в сложных условиях

Технические характеристики MS3102A16-10P

• Тип разъема: панельная розетка
• Стандарт: MIL-DTL-5015
• Серия: MS3102
• Типоразмер: 16S
• Размещение контактов: 16-10
• Количество контактов: 3
• Диаметр контактов, мм: 2.4
• Напряжение, В: 500
• Сила тока, А: 35
• Тип контактов: P (штыревые, pin)
• Тип соединения: резьбовое
• Фланец: квадратный, 4 отверстия под крепление
• Материал корпуса: алюминиевый сплав
• Покрытие: антикоррозионное, оливково-зеленое
• Диапазон рабочих температур: от -55°C до +125°C

Где используется

1. военной технике
2. системах связи и радиостанциях
3. электрогенераторах
4. бронетехнике и специальном транспорте
5. авиационном оборудовании
6. системах питания
7. измерительных приборах
8. промышленном оборудовании
