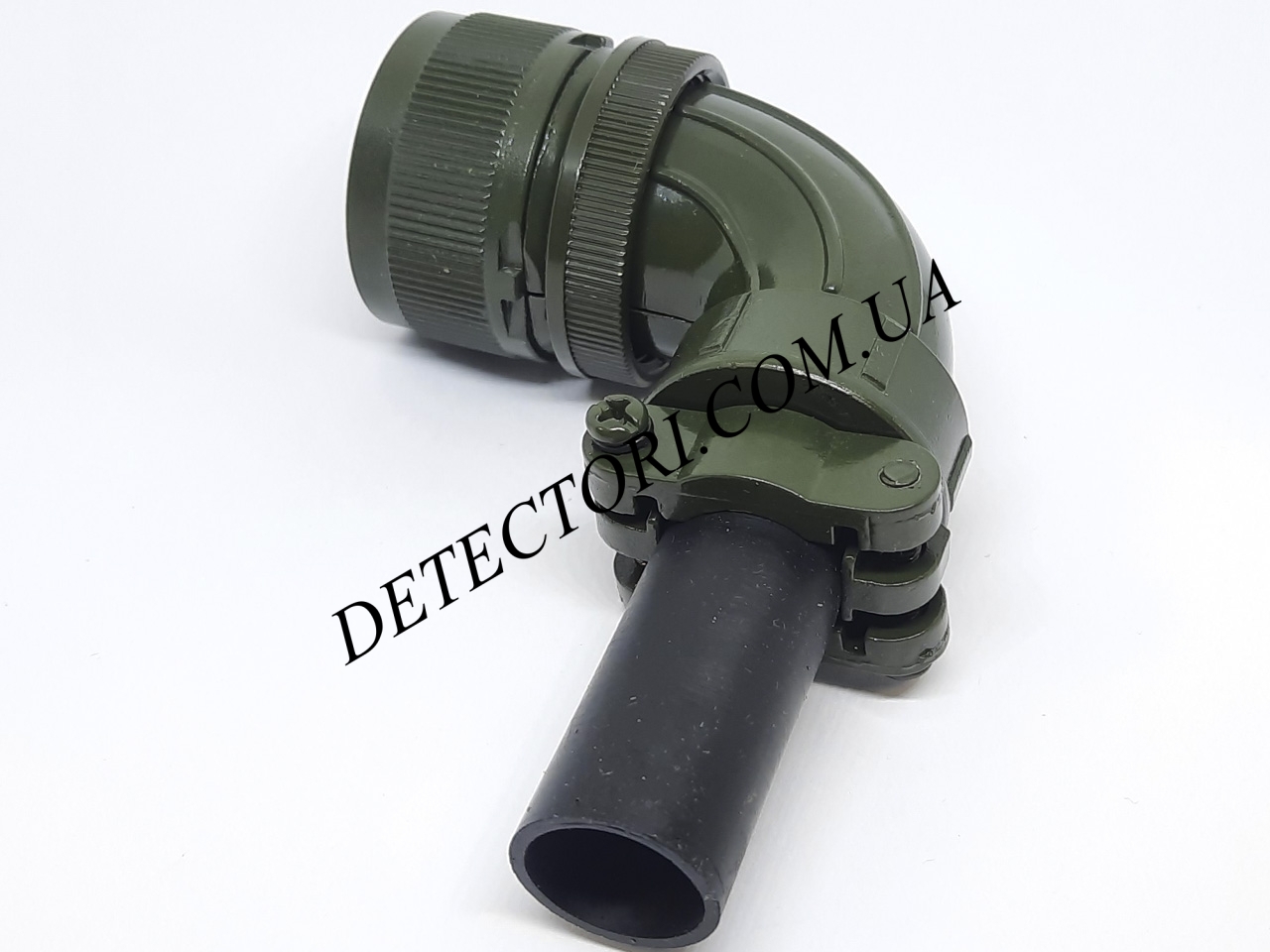

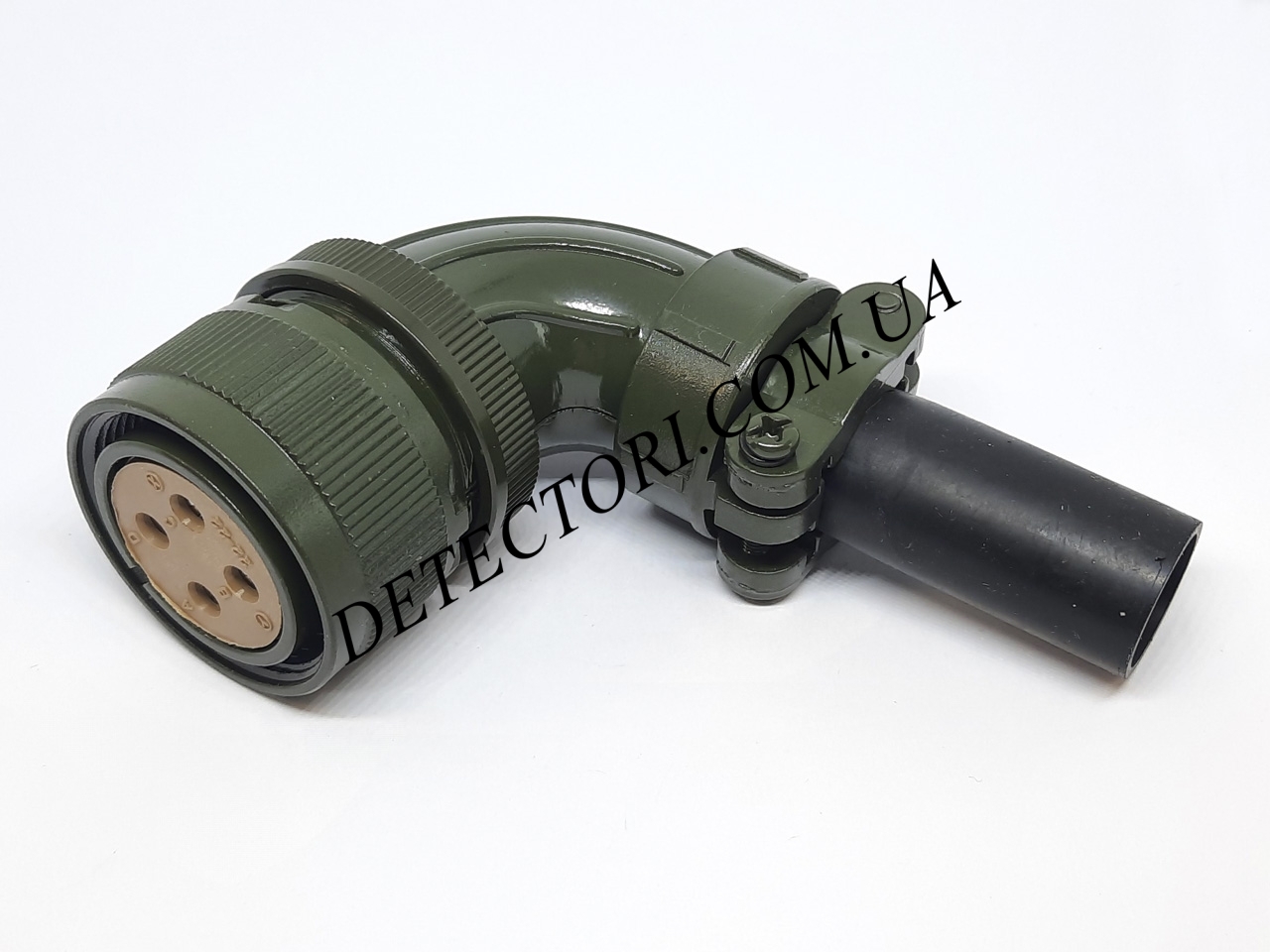

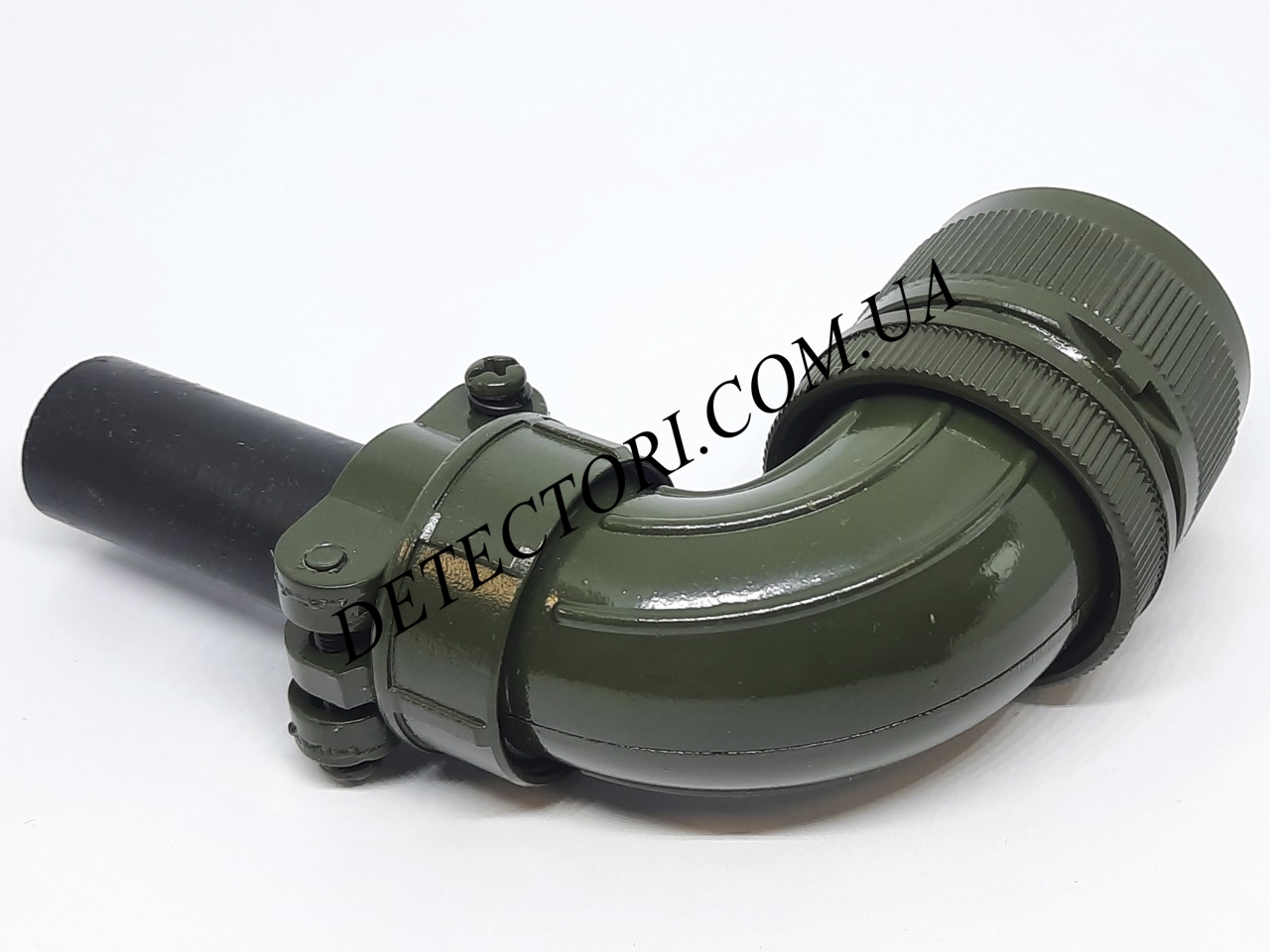

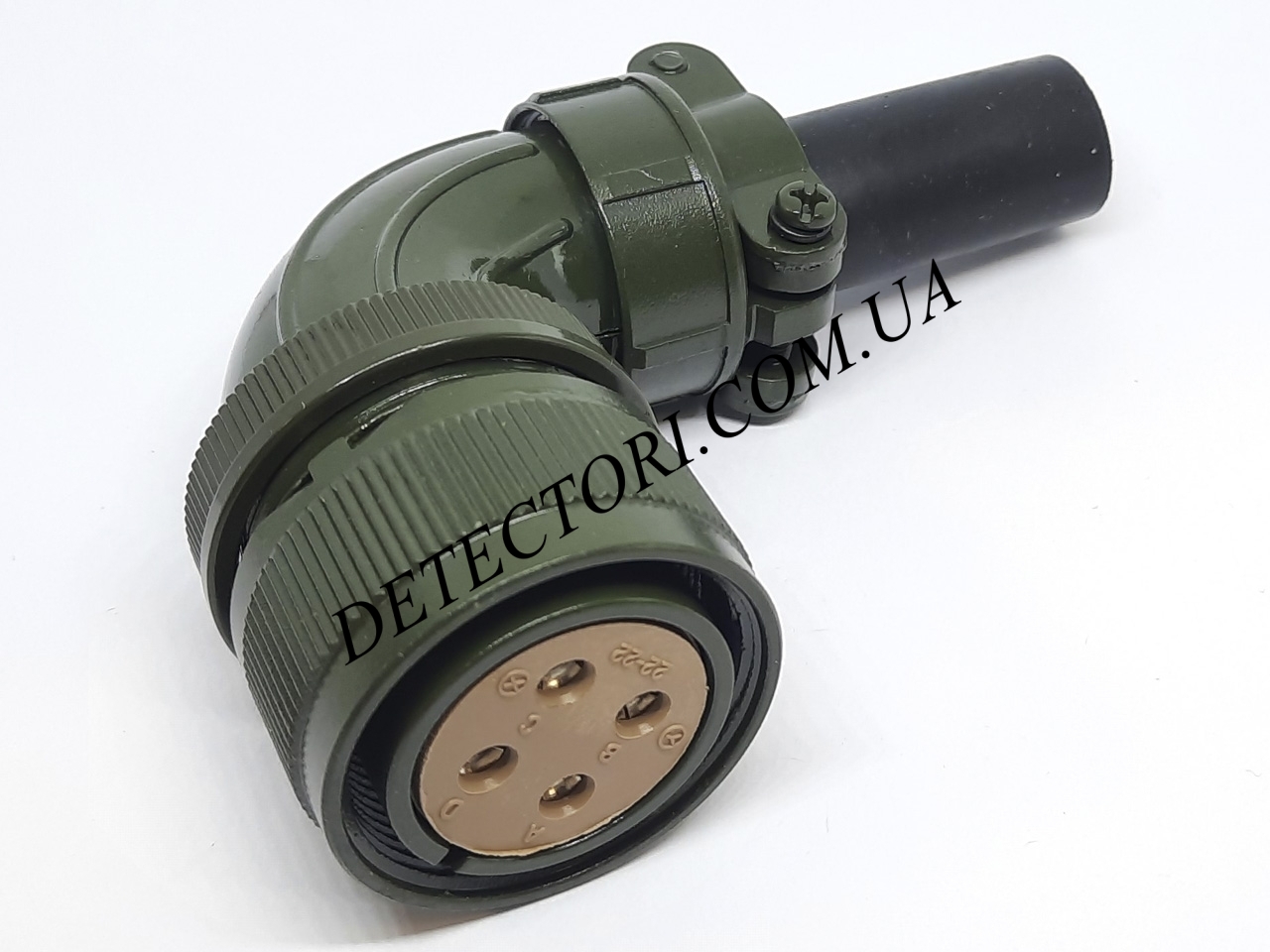

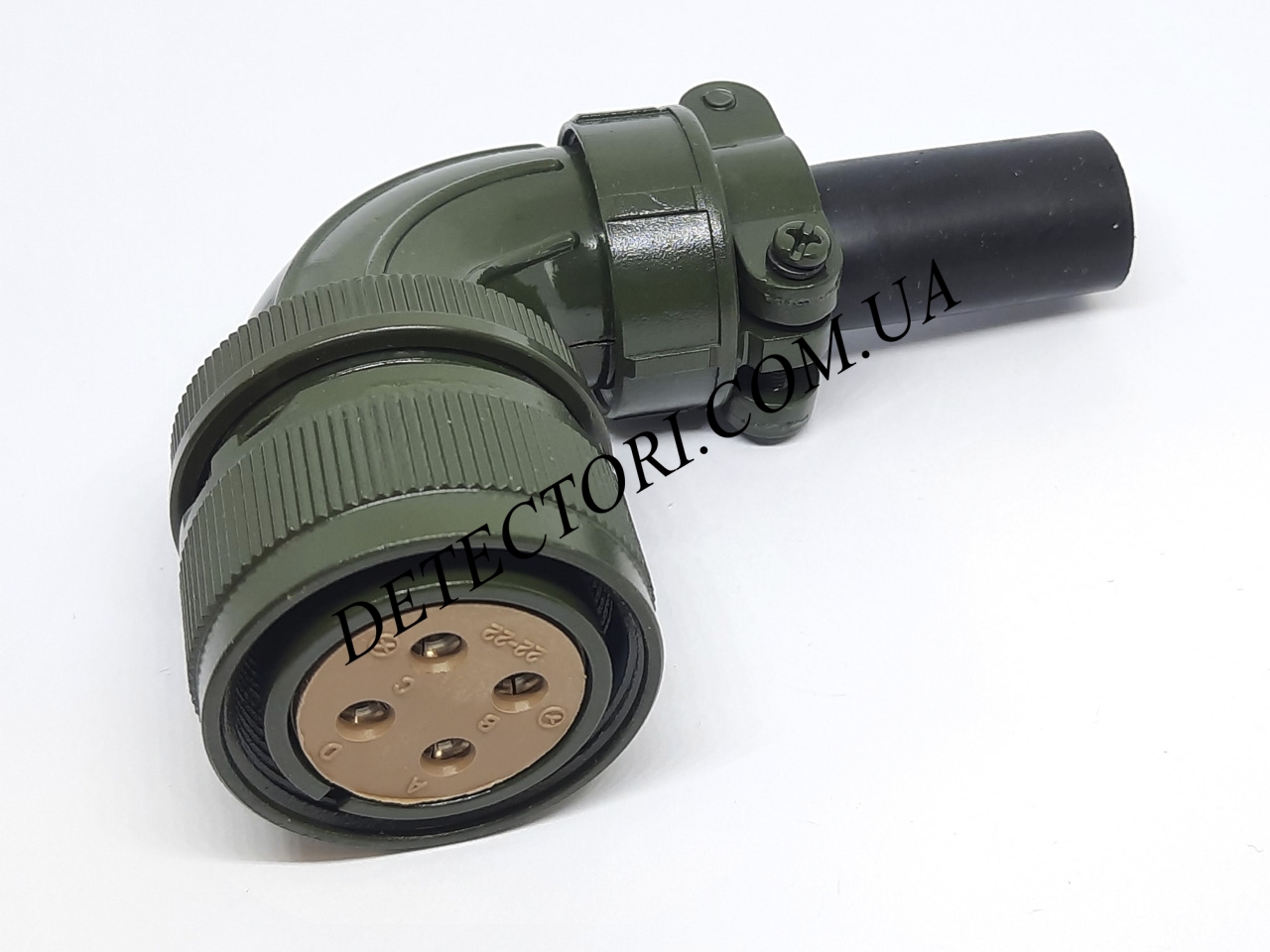

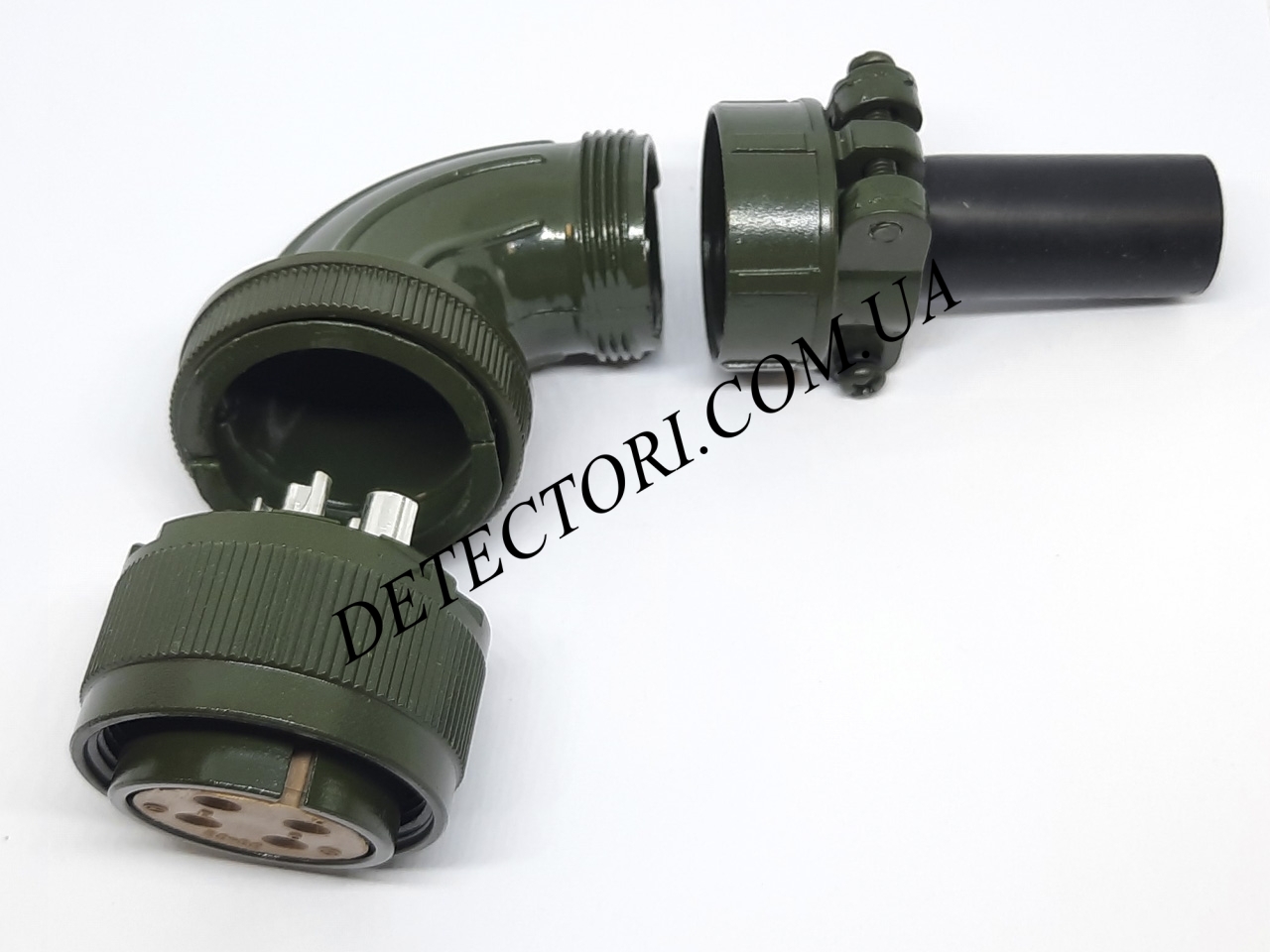

Штекер угловой MS3108A22-22S на 4 контакта
Угловой штекер MS3108A22-22S на 4 контакта — военный круглый разъем стандарта MIL-DTL-5015 (MIL-C-5015), предназначенный для соединения в условиях повышенных механических нагрузок, вибрации и перепадов температур. Выполнение под углом 90° позволяет удобно монтировать кабель в ограниченном пространстве и уменьшает нагрузку на провод при подключении.
Модель имеет 4 контакта (22-22), что делает ее универсальным решением для силовых и сигнальных линий в военной технике, спецоборудовании, генераторах, системах связи и промышленных установках.
MS3108A22-22S используется вместе с разъемами MS3100A22-22P, MS3101A22-22P, MS3102A22-22P
Конструктивные особенности

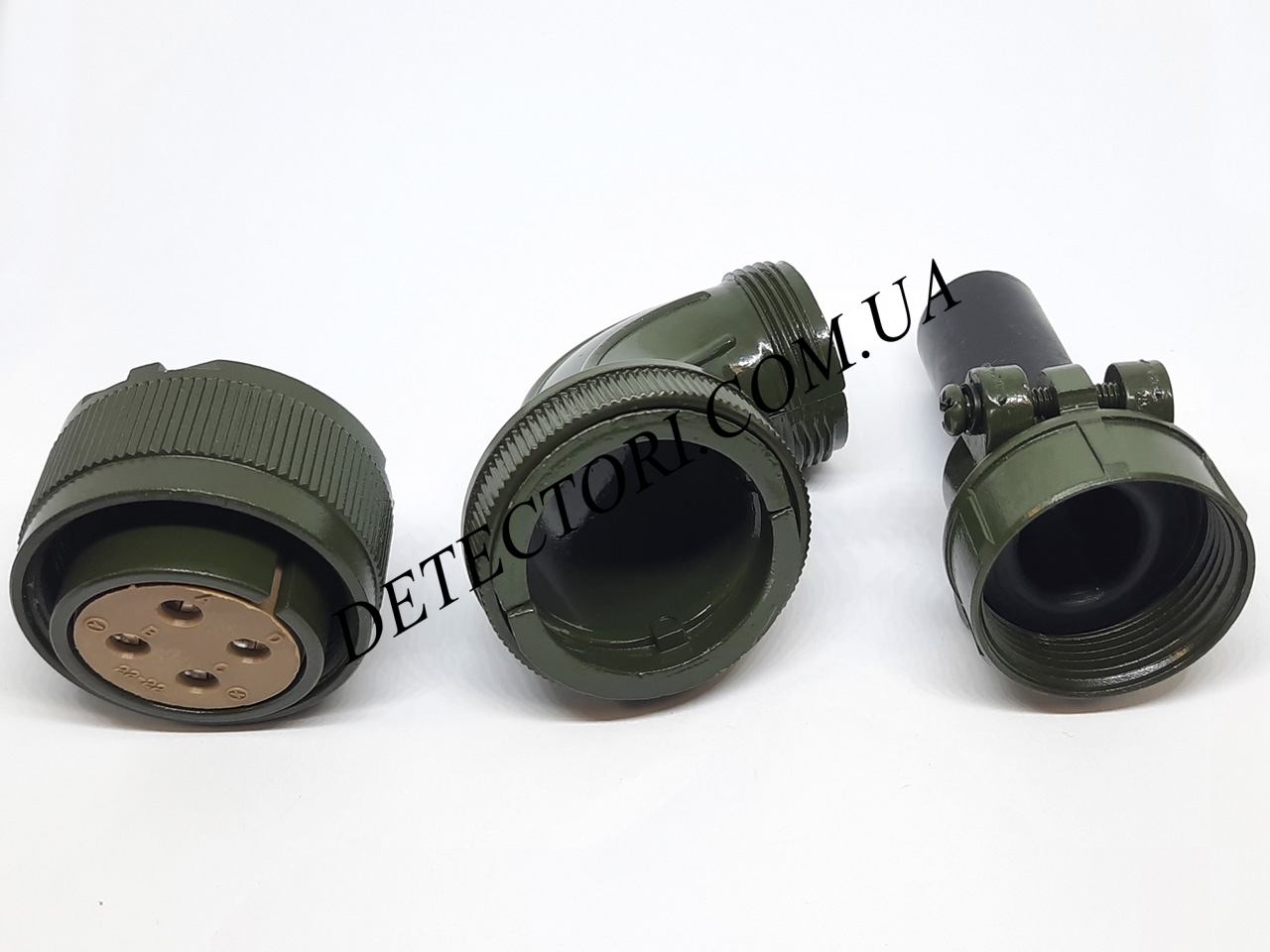

Штекер выполнен в крепком металлическом корпусе из алюминиевого сплава с антикоррозионным покрытием. Резьбовое соединение обеспечивает жесткую фиксацию и стойкость к вибрациям. Угловая конструкция (90°) оптимизирует укладку кабеля и позволяет использовать разъем в компактных монтажных узлах.

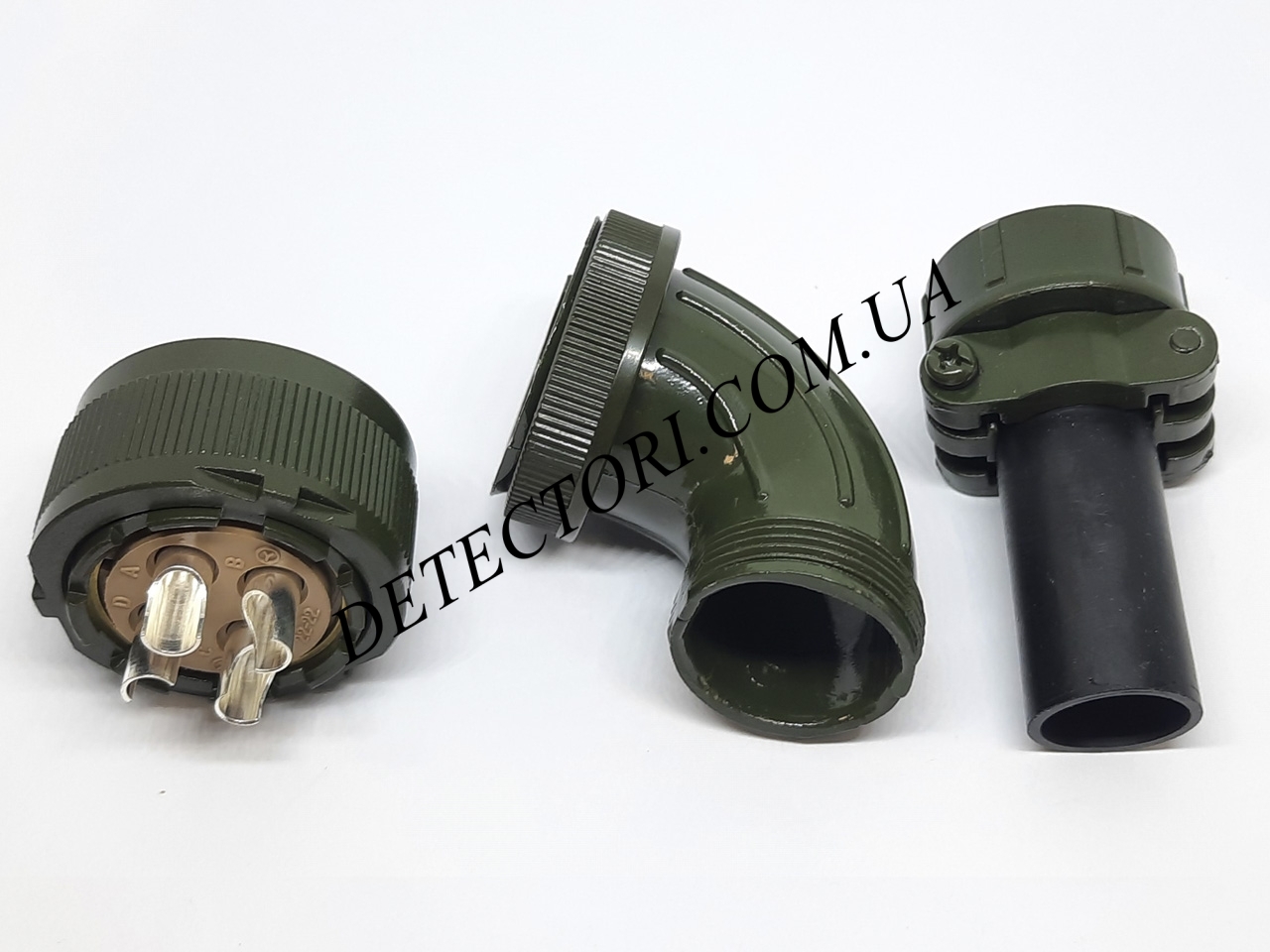

Контакты – типа S (гнездовые), предназначенные для пайки или соответствующего способа монтажа согласно стандарту выполнения.
Преимущества модели
- Надежная резьбовая фиксация без самооткручивания
- Устойчивость к механическим повреждениям
- Защита от пыли и брызг (при правильном монтаже)
- Удобное угловое исполнение для плотного монтажа
- Унифицированность с другими разъемами серии MIL-DTL-5015

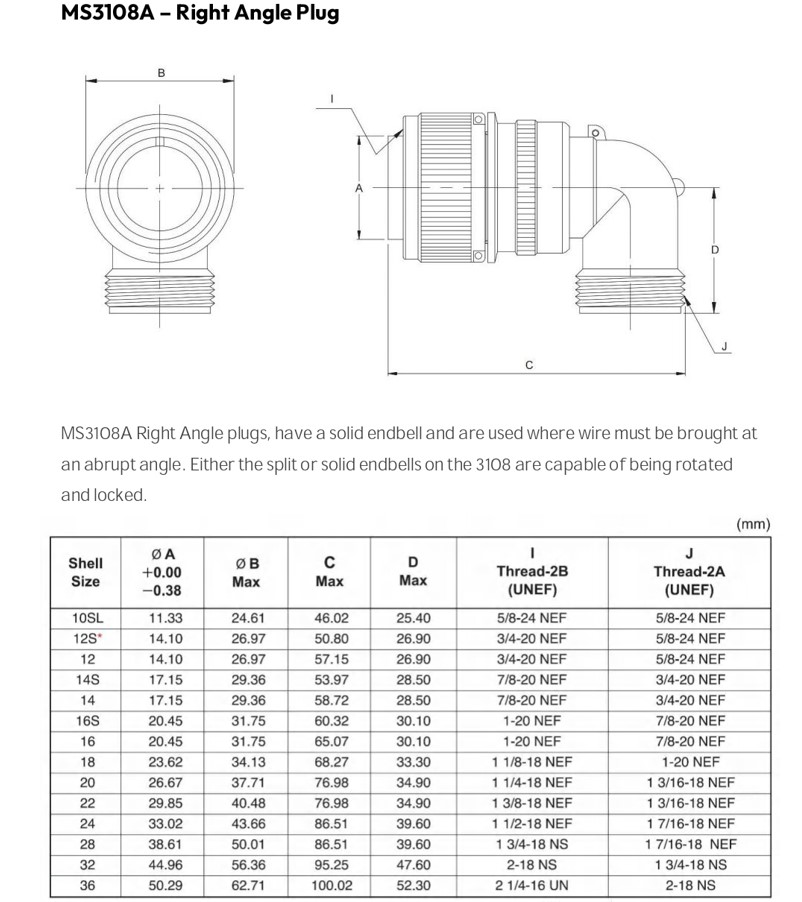

Технические характеристики MS3108A22-22S
- Тип разъема: кабельная вилка (90°)
- Стандарт: MIL-DTL-5015
- Серия: MS3108
- Типоразмер: 22
- Размещение контактов: 22-22
- Количество контактов: 4
- Диаметр контактов, мм: 3.6
- Напряжение, В: 1250
- Сила тока, А: 60
- Тип контактов: S (гнездовые, socket)
- Тип соединения: резьбовое
- Материал корпуса: алюминиевый сплав
- Покрытие: антикоррозионное, оливково-зеленое
- Диапазон рабочих температур: от -55°C до +125°C
Где используется
- военной технике
- системах связи и радиостанциях
- электрогенераторах
- бронетехнике и специальном транспорте
- авиационном оборудовании
- системах питания
- измерительных приборах
- промышленном оборудовании
