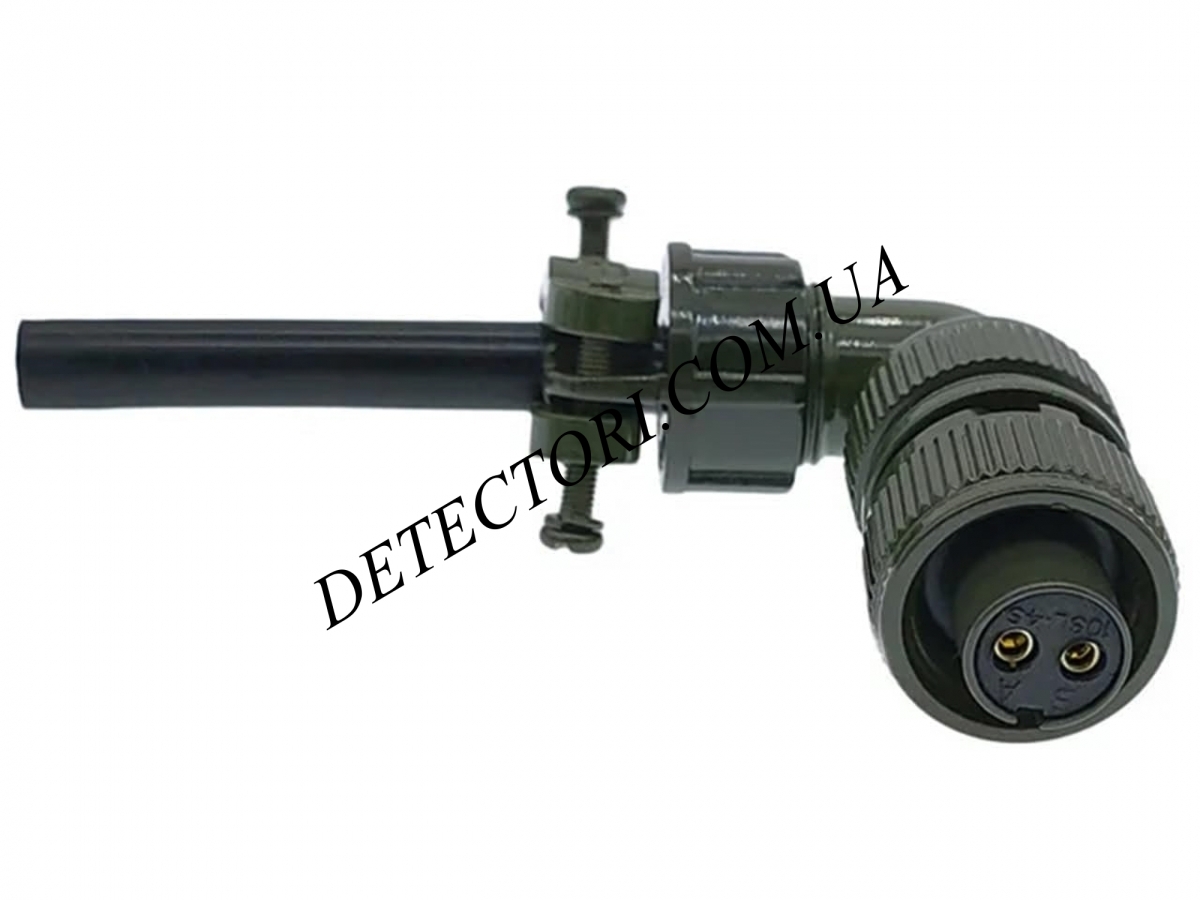

Штекер угловой MS3108A10SL-4S на 2 контакта

Угловой штекер MS3108A10SL-4S на 2 контакта   — военный круглый разъем стандарта MIL-DTL-5015 (MIL-C-5015), предназначенный для соединения в условиях повышенных механических нагрузок, вибрации и перепадов температур. Выполнение под углом 90° позволяет удобно монтировать кабель в ограниченном пространстве и уменьшает нагрузку на провод при подключении.

Модель имеет 2 контакта (10SL-4), что делает ее универсальным решением для силовых и сигнальных линий в военной технике, спецоборудовании, генераторах, системах связи и промышленных установках.

MS3108A10SL-4S используется вместе с разъемами MS3100A10SL-4P, MS3101A10SL-4P, MS3102A10SL-4P

Конструктивные особенности

Штекер выполнен в крепком металлическом корпусе из алюминиевого сплава с антикоррозионным покрытием. Резьбовое соединение обеспечивает жесткую фиксацию и стойкость к вибрациям. Угловая конструкция (90°) оптимизирует укладку кабеля и позволяет использовать разъем в компактных монтажных узлах.

Контакты – типа S (гнездовые), предназначенные для пайки или соответствующего способа монтажа согласно стандарту выполнения.

Преимущества модели

• Надежная резьбовая фиксация без самооткручивания
• Устойчивость к механическим повреждениям
• Защита от пыли и брызг (при правильном монтаже)
• Удобное угловое исполнение для плотного монтажа
• Унифицированность с другими разъемами серии MIL-DTL-5015

Технические характеристики MS3108A10SL-4S

• Тип разъема: кабельная вилка (90°)
• Стандарт: MIL-DTL-5015
• Серия: MS3108
• Типоразмер: 10SL
• Размещение контактов: 10SL-4
• Количество контактов: 2
• Диаметр контактов, мм: 1.6
• Напряжение, В: 500
• Сила тока, А: 20
• Тип контактов: S (гнездовые, socket)
• Тип соединения: резьбовое
• Материал корпуса: алюминиевый сплав
• Покрытие: антикоррозионное, оливково-зеленое
• Диапазон рабочих температур: от -55°C до +125°C

Где используется

1. военной технике
2. системах связи и радиостанциях
3. электрогенераторах
4. бронетехнике и специальном транспорте
5. авиационном оборудовании
6. системах питания
7. измерительных приборах
8. промышленном оборудовании
