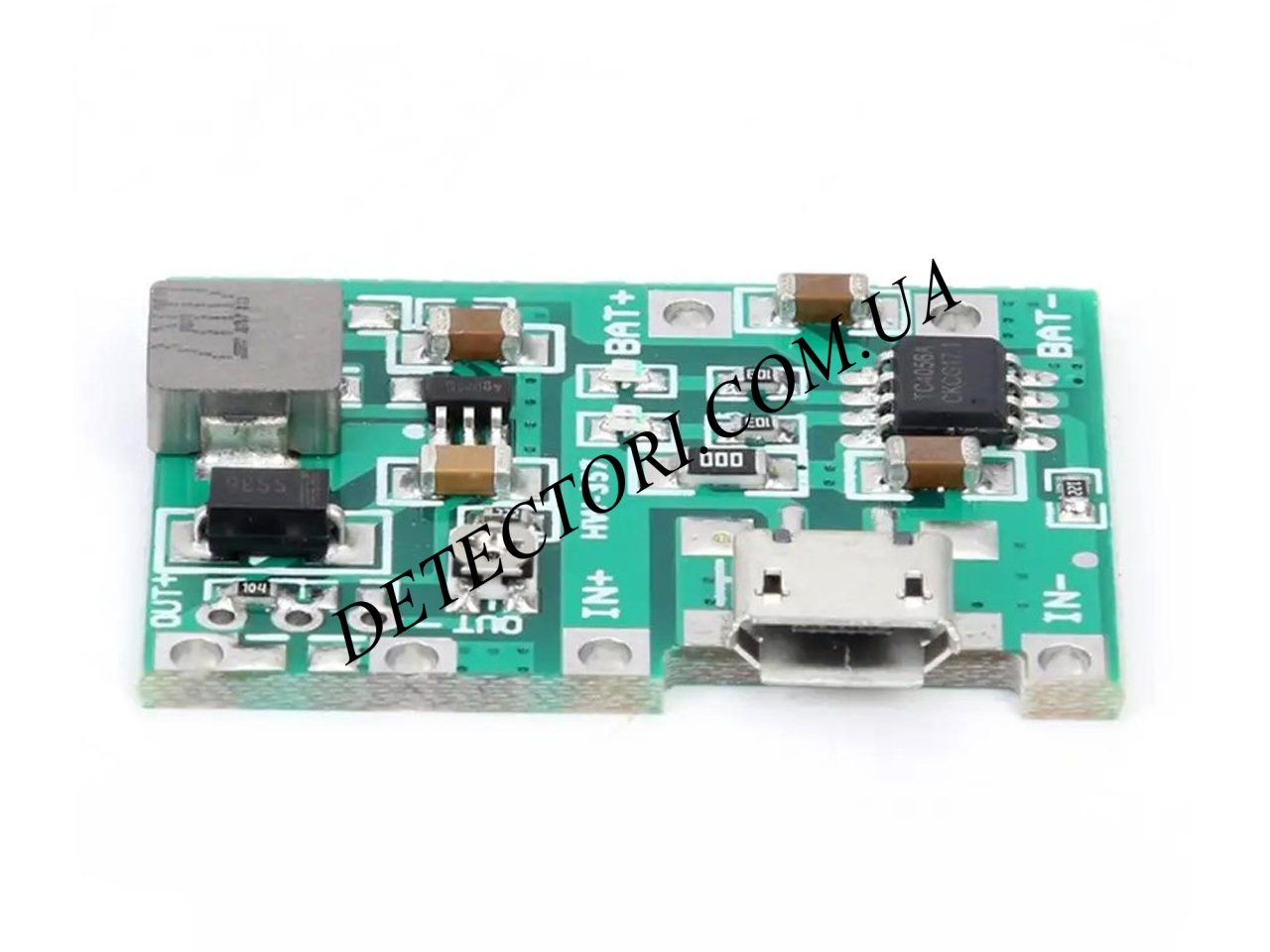

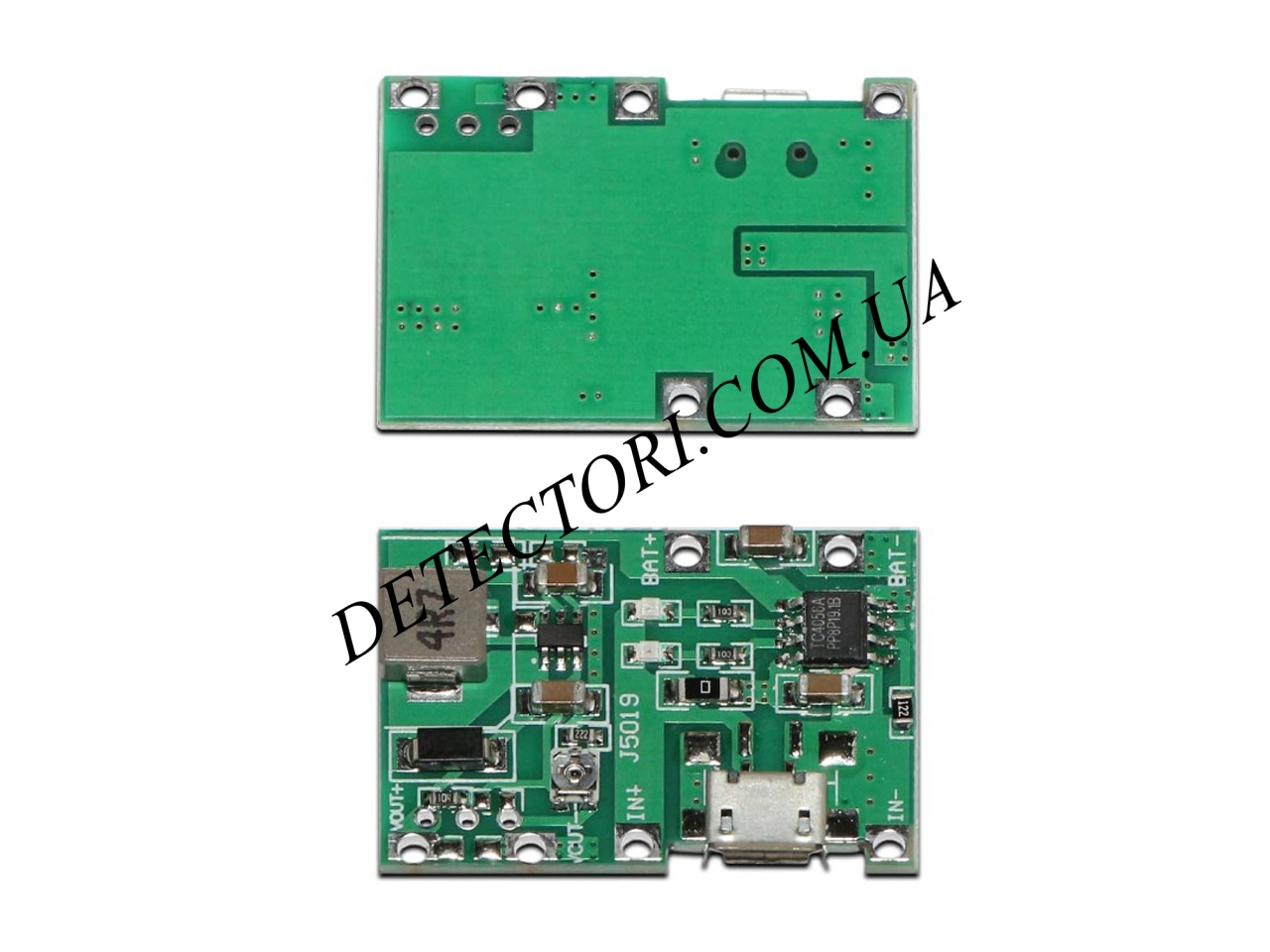

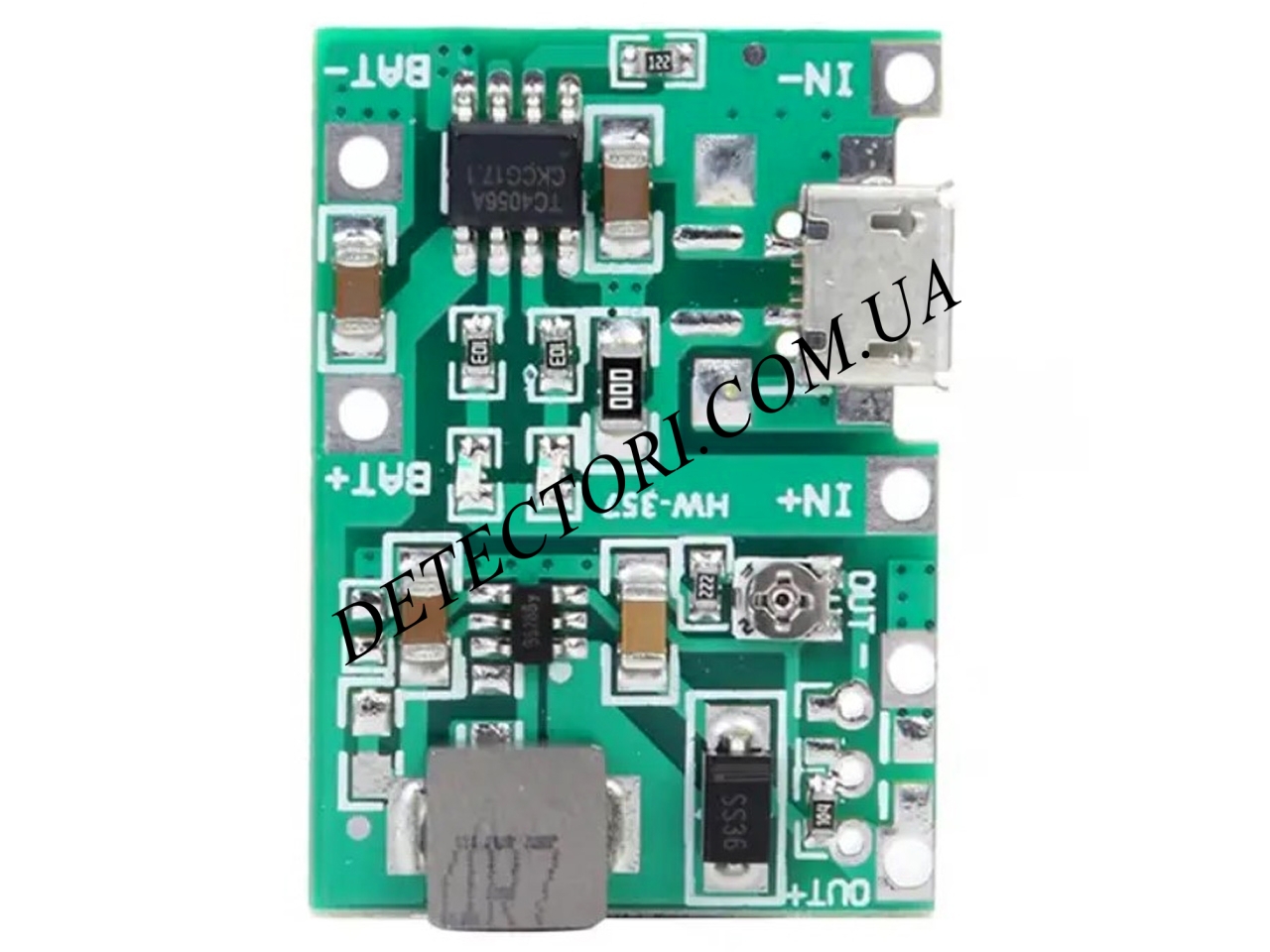

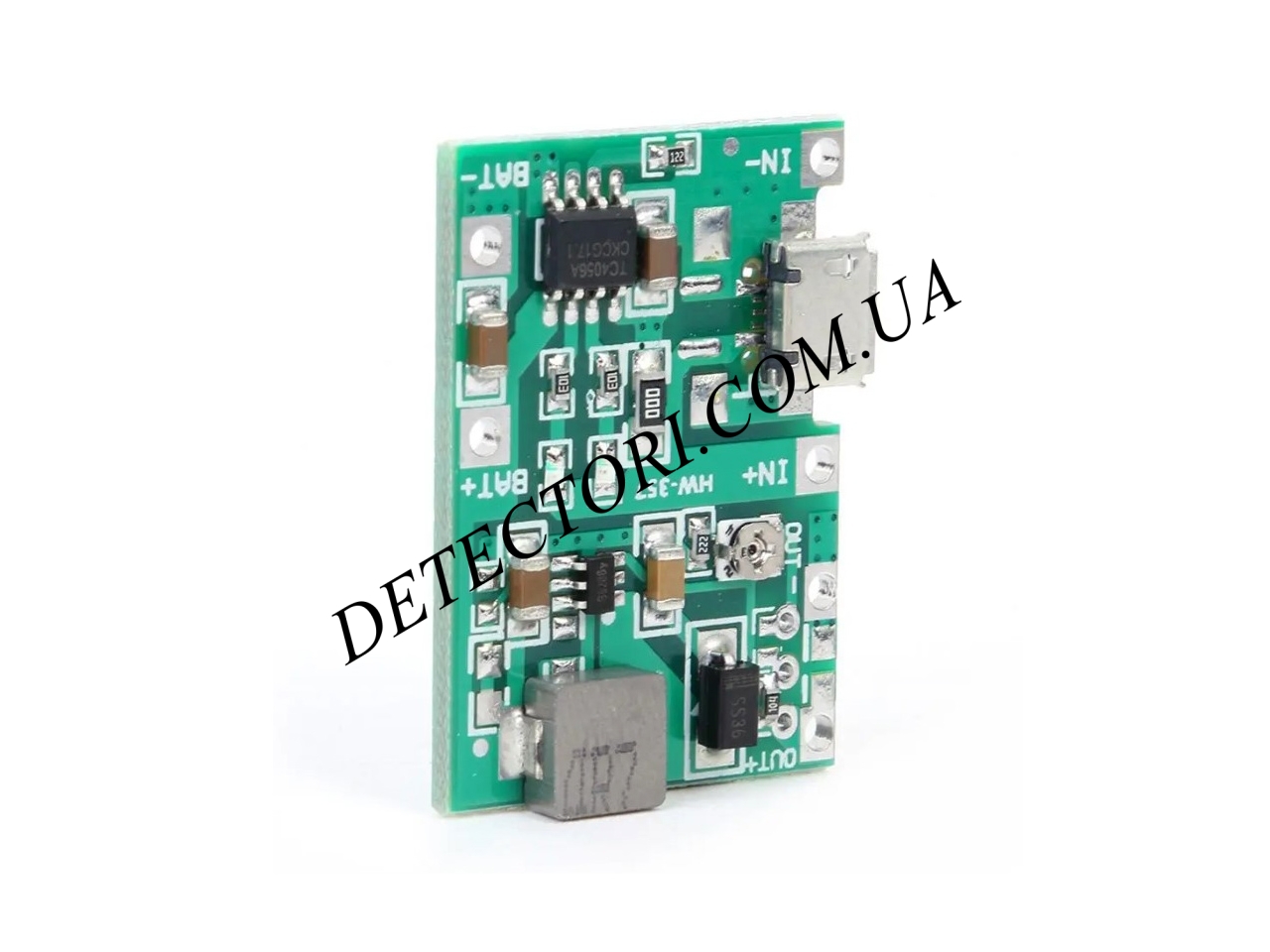

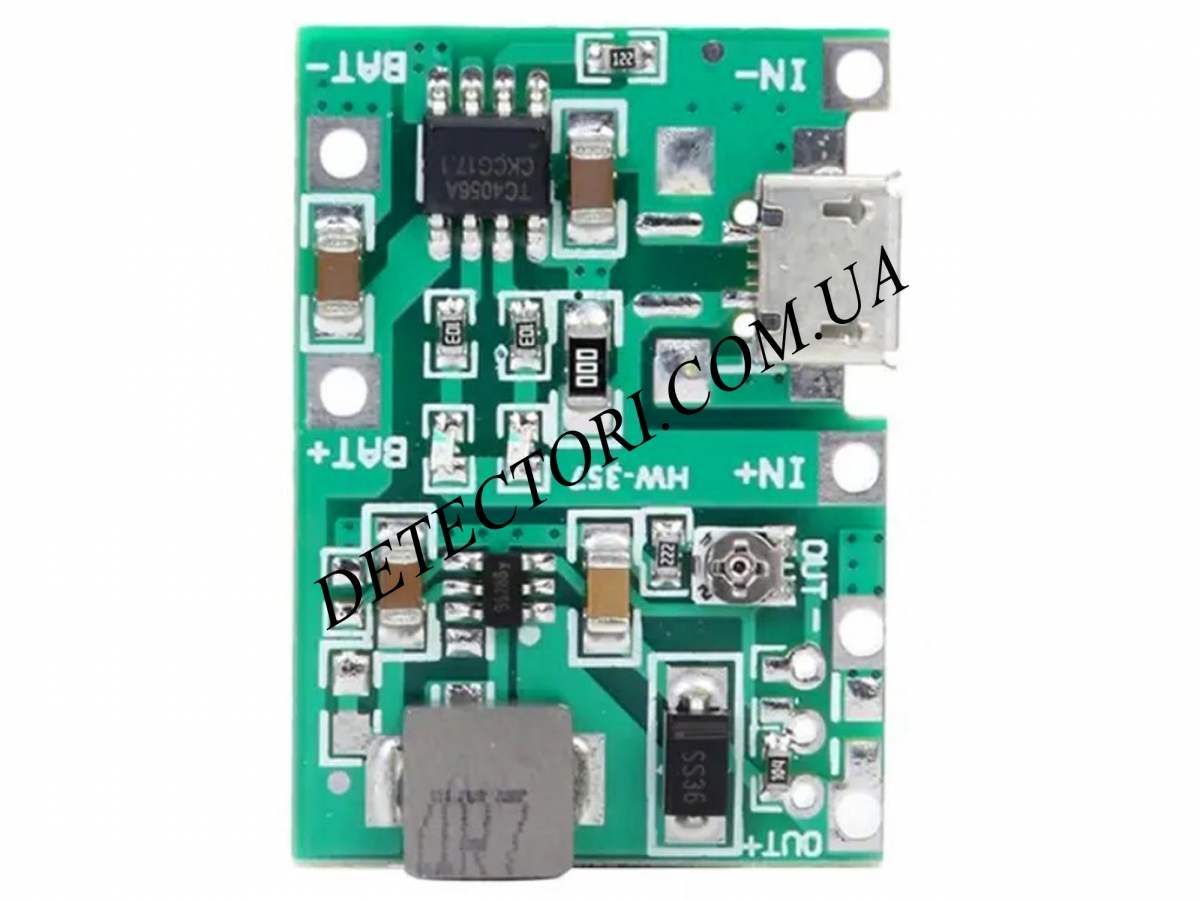

Зарядно-повышающий модуль HW-357 для LI-ion аккумуляторов

Модуль HW-357 (J5019) представляет собой два устройства в одном: контроллер заряда для 1S Li-ion аккумулятора с током 1А на базе TP4056 (или TC4056) с микро-USB разъемом, а также повышающий DC-DC преобразователь с током 2А на базе MT3608 (или B628). Модуль зарядки не имеет защиты от перезарядки аккумулятора, поэтому рекомендуется использовать защищенные аккумуляторы или дополнительную плату управления батареей (BMS). Для аккумулятора без защиты также рекомендуется использовать переключатель работы, чтобы нагрузка без дополнительного питания не разряжала аккумуляторы ниже критического напряжения при длительной работе.

Индикация LED

• красный свет во время процесса зарядки;
• зеленый или синий свет при окончании зарядки;

Функции защиты

• от перезарядки аккумулятора: да;
• от переразряда аккумулятора: нет;
• от переполюсовки аккумулятора: нет;
• от перегрева модуля: да;
• от нагрузки по току: да;
• от короткого замыкания: нет;

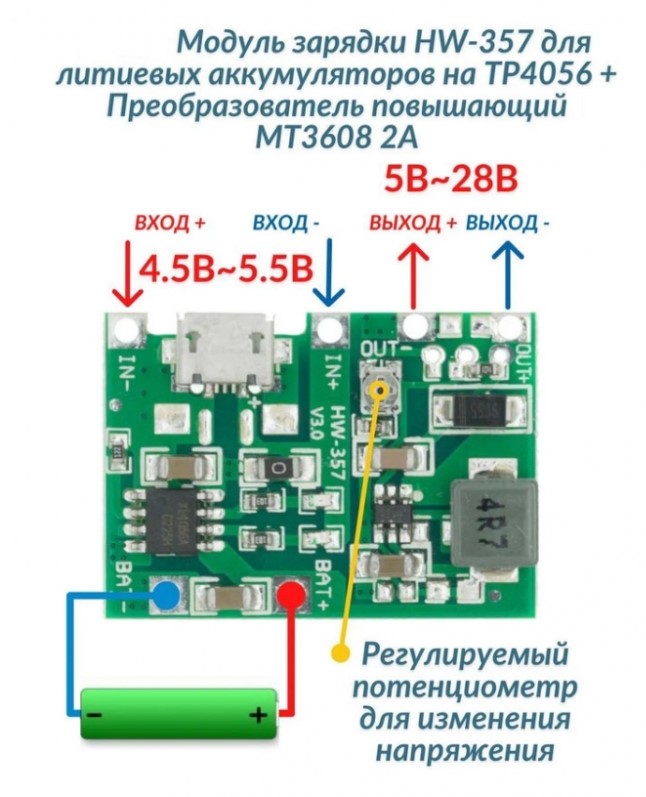

Назначение контактов на плате:

• IN+: «+» входного напряжения;
• IN-: «–» входного напряжения;
• BAT+: "+" Li-ion аккумулятора;
• BAT-: «–» Li-ion аккумулятора;
• VOUT+: "+" выхода DC-DC;
• VOUT-: «–» выхода DC-DC.

Технические характеристики HW-357:

• Входное напряжение с батареи, В: 2.8-5
• Выходное напряжение из преобразователя, В: 5 - 28
• Максимальный выходной ток, А: 2
• Напряжение зарядки, В: 4.2
• Ток зарядки, А: 1
• Напряжение питания для подзарядки: от 4.5 до 5.5 В (USB-порта/адаптера на 5 В);
• Частота ШИМ, МГц: 1.2
• КПД, %: до 93;
• Рабочая температура, °С: -25 – 90;
• Размеры, мм: 33х23х5.
