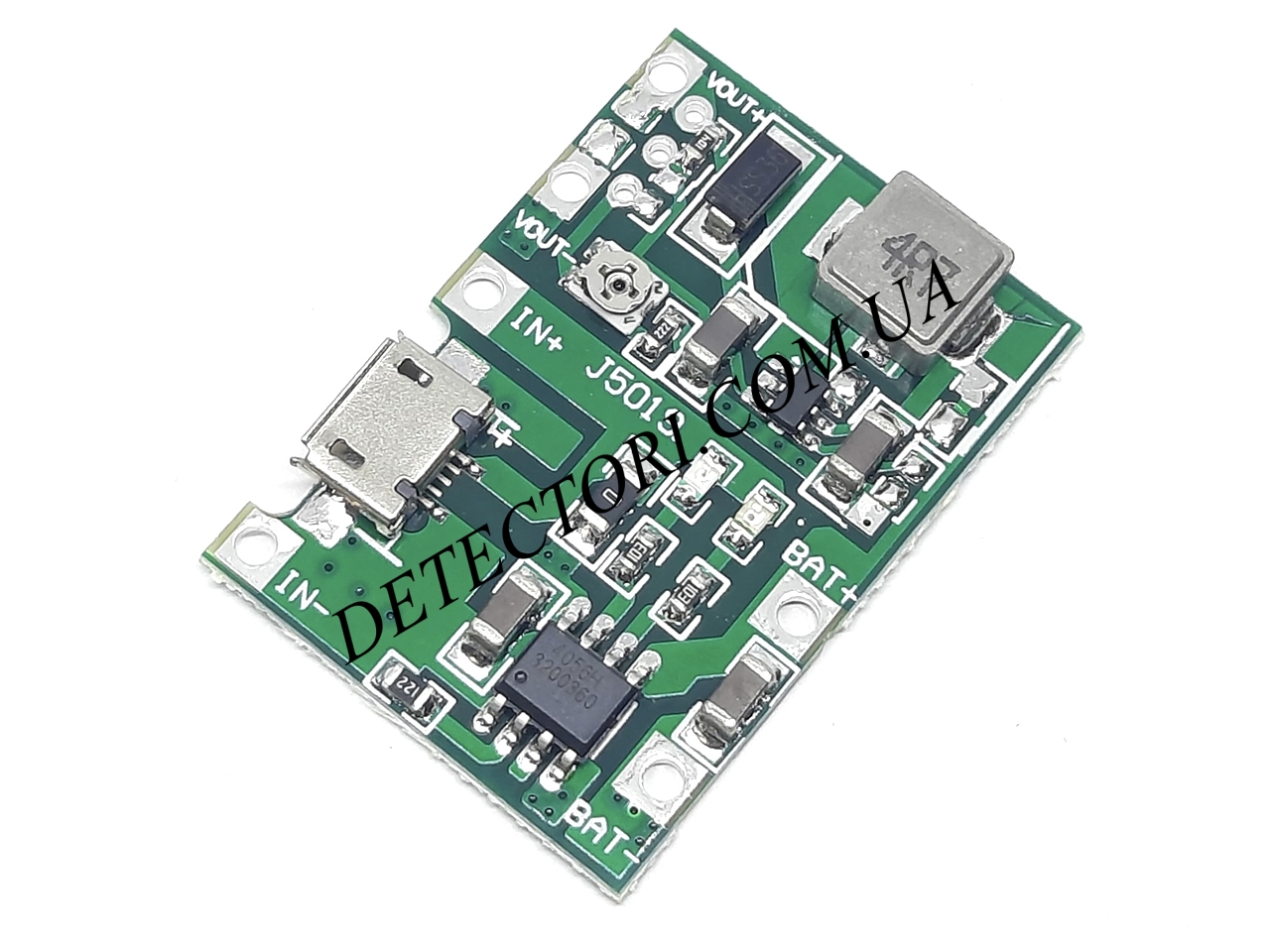

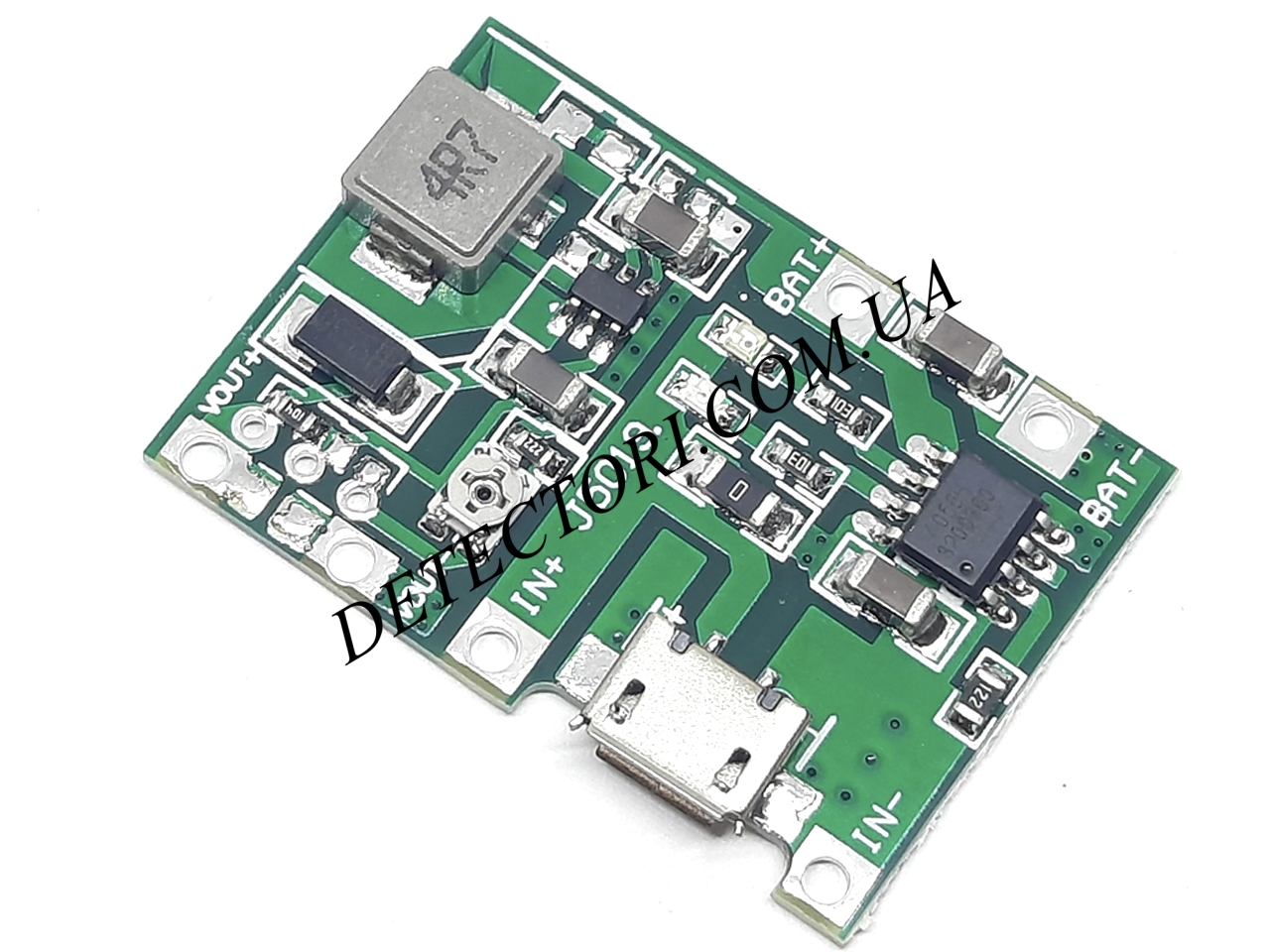

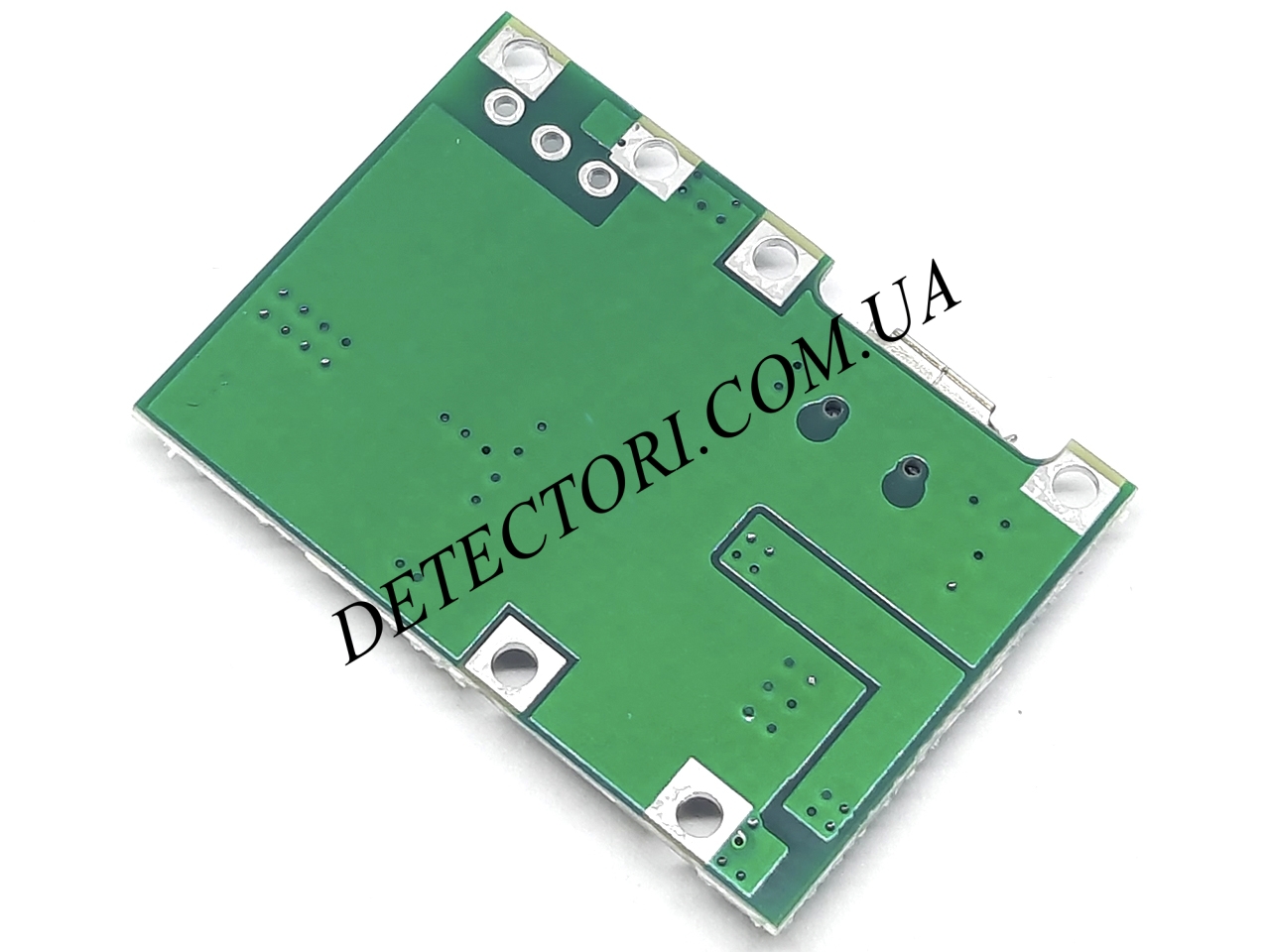

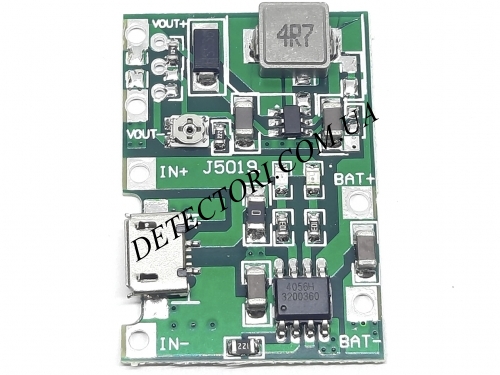

Зарядно повышающий модуль J5019 для LI-ion аккумуляторов

Модуль J5019 полный аналог HW-357. Модуль J5019 состоит: контроллер заряда для 1S Li-ion аккумулятора с током 1А с микроUSB разъемом, а также повышает DC-DC преобразователь. Плата заряда имеет индикацию, во время заряда индикатор горит красным, когда устройство полностью заряжено горит синим или зеленым. Модуль зарядки не имеет защиты от перезарядки аккумулятора, поэтому рекомендуется использовать защищенные аккумуляторы или дополнительную плату управления батареей (BMS). Для аккумулятора без защиты также рекомендуется использовать переключатель работы, чтобы нагрузка без дополнительного питания не разряжала аккумуляторы ниже критического напряжения при длительной работе.

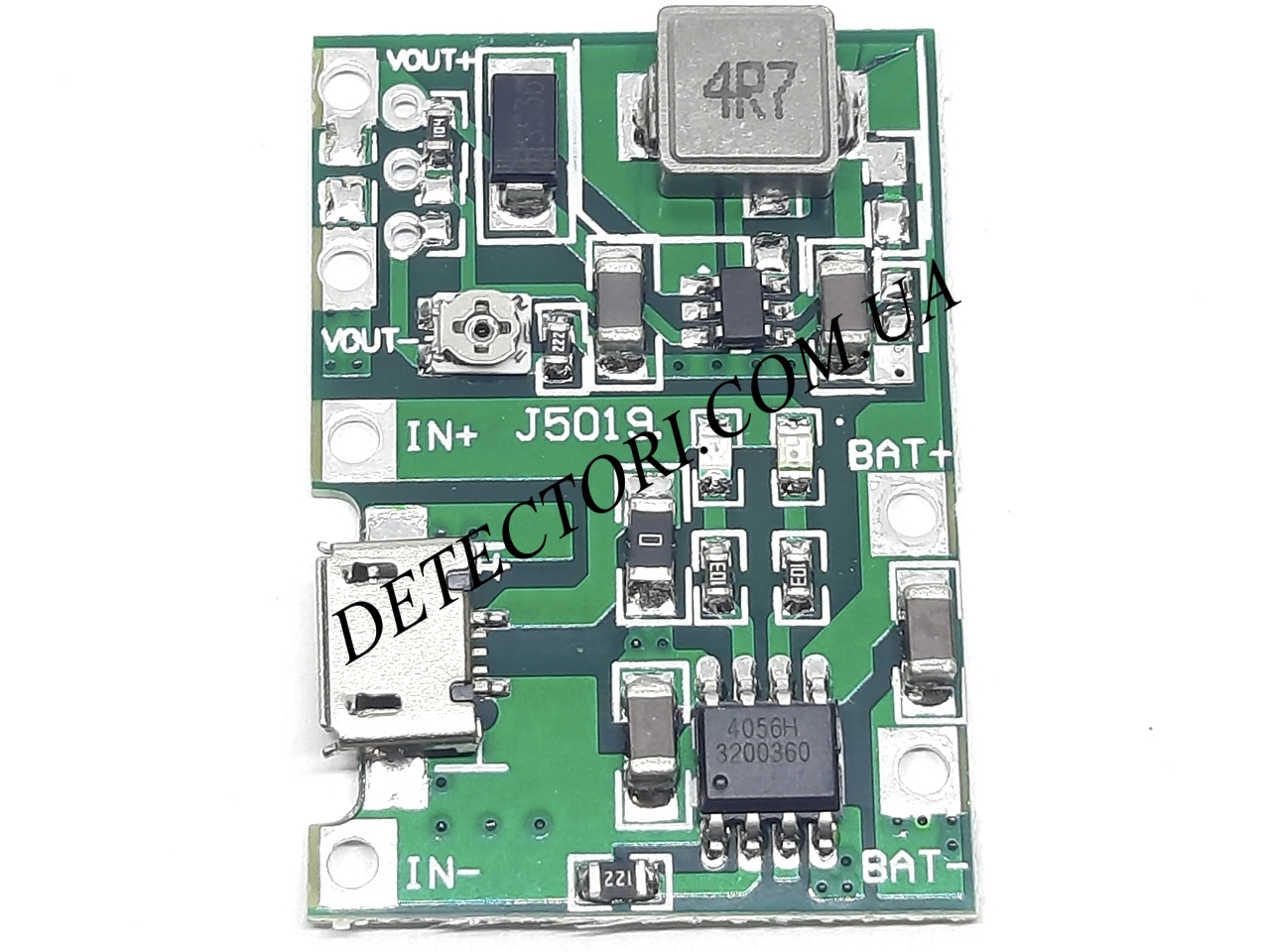

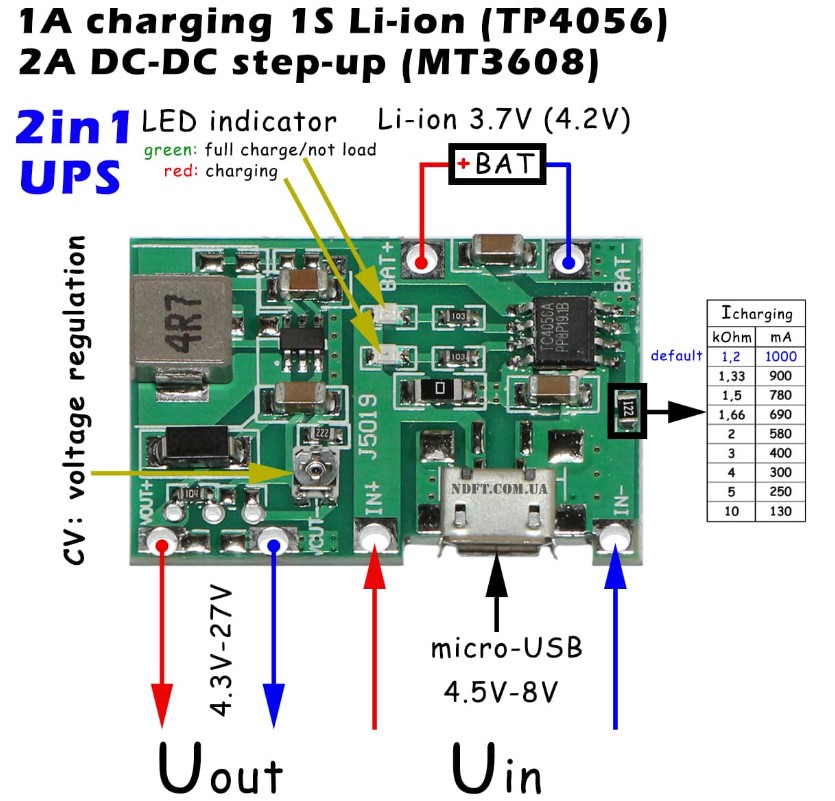

Назначение контактов на плате:

• IN+: «+» входного напряжения;
• IN-: «–» входного напряжения;
• BAT+: "+" Li-ion аккумулятора;
• BAT-: «–» Li-ion аккумулятора;
• VOUT+: "+" выхода DC-DC;
• VOUT-: «–» выхода DC-DC.

Технические характеристики J5019:

• Входное напряжение с батареи, В: 2.8-5
• Выходное напряжение из преобразователя, В: 5 - 28
• Максимальный выходной ток, А: 2
• Напряжение зарядки, В: 4.2
• Ток зарядки, А: 1
• Напряжение питания для подзарядки: от 4.5 до 5.5 В (USB-порта/адаптера на 5 В);
• Частота ШИМ, МГц: 1.2
• КПД, %: до 93;
• Рабочая температура, °С: -25 – 90;

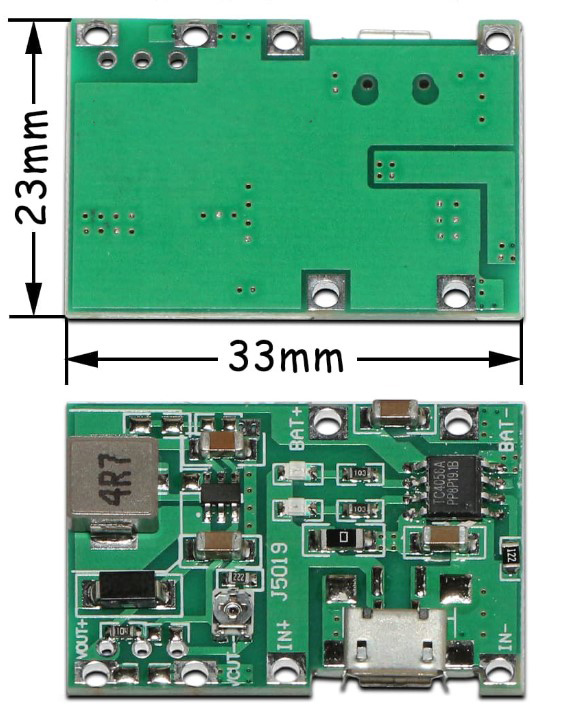

• Размеры, мм: 33х23х5.
