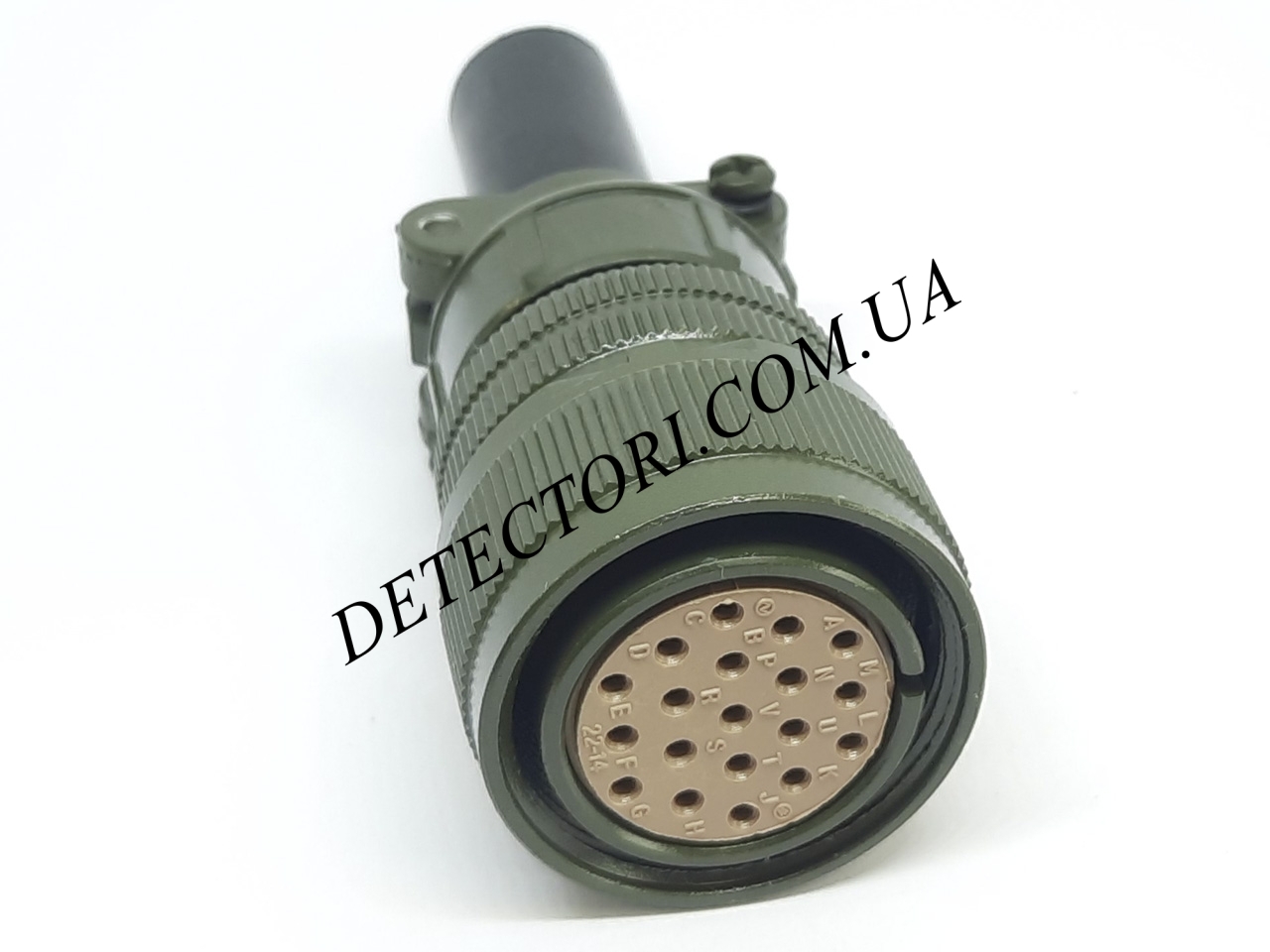

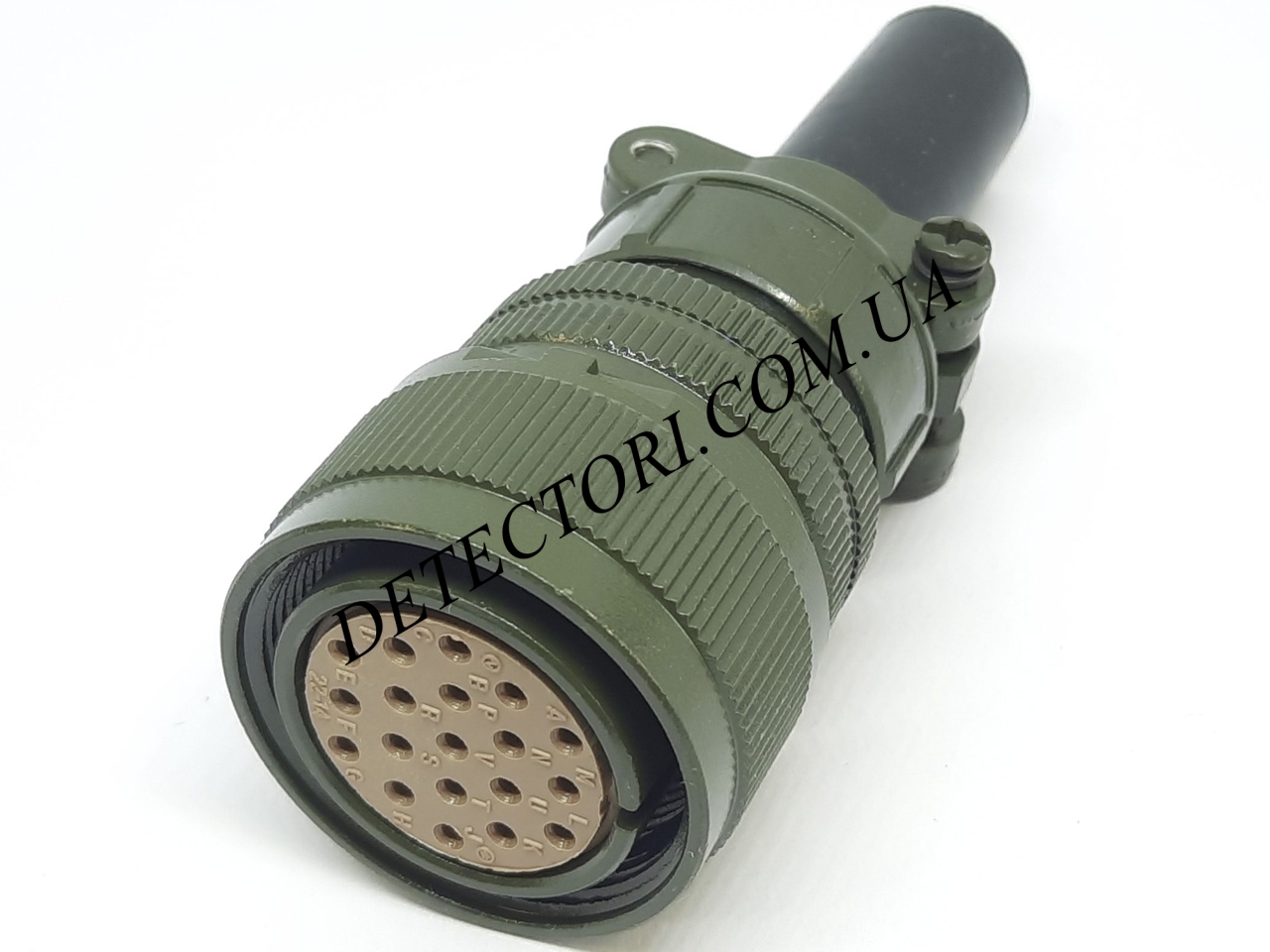

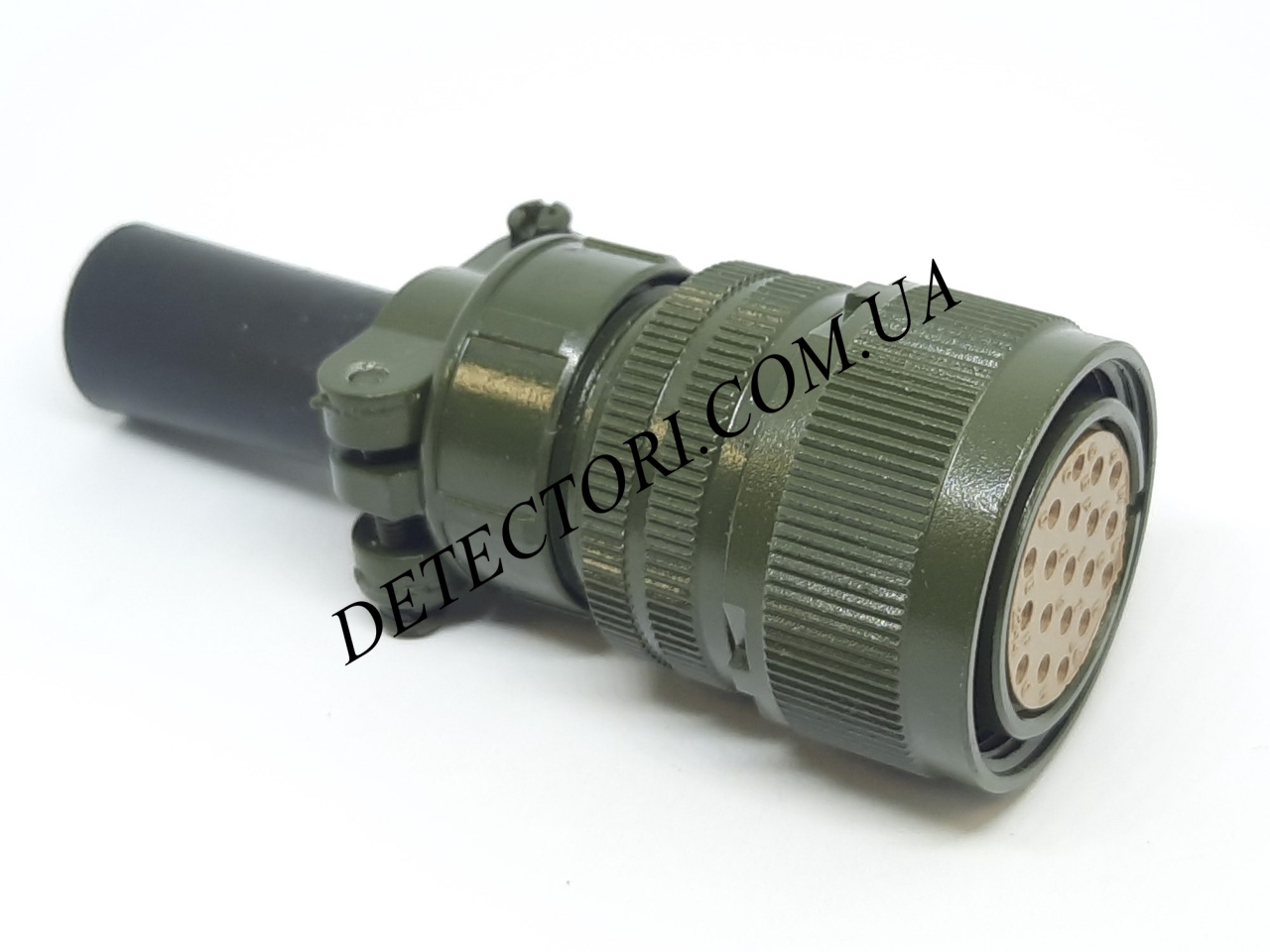

Штекер прямой MS3106A22-14S на 19 контактов

Прямой штекер MS3106A22-14S на 19 контактов   — военный круглый разъем стандарта MIL-DTL-5015 (MIL-C-5015), предназначенный для соединения в условиях повышенных механических нагрузок, вибрации и перепадов температур. Прямое исполнение корпуса позволяет удобно подключать кабель в случаях, когда нет ограничений по глубине монтажа или необходимо обеспечить прямолинейную укладку кабельной линии.

Модель имеет 19 контактов (22-14), что делает ее универсальным решением для силовых и сигнальных линий в военной технике, спецоборудовании, генераторах, системах связи и промышленных установках.

MS3106A22-14S используется вместе с разъемами MS3100A22-14P, MS3101A22-14P, MS3102A22-14P

Конструктивные особенности

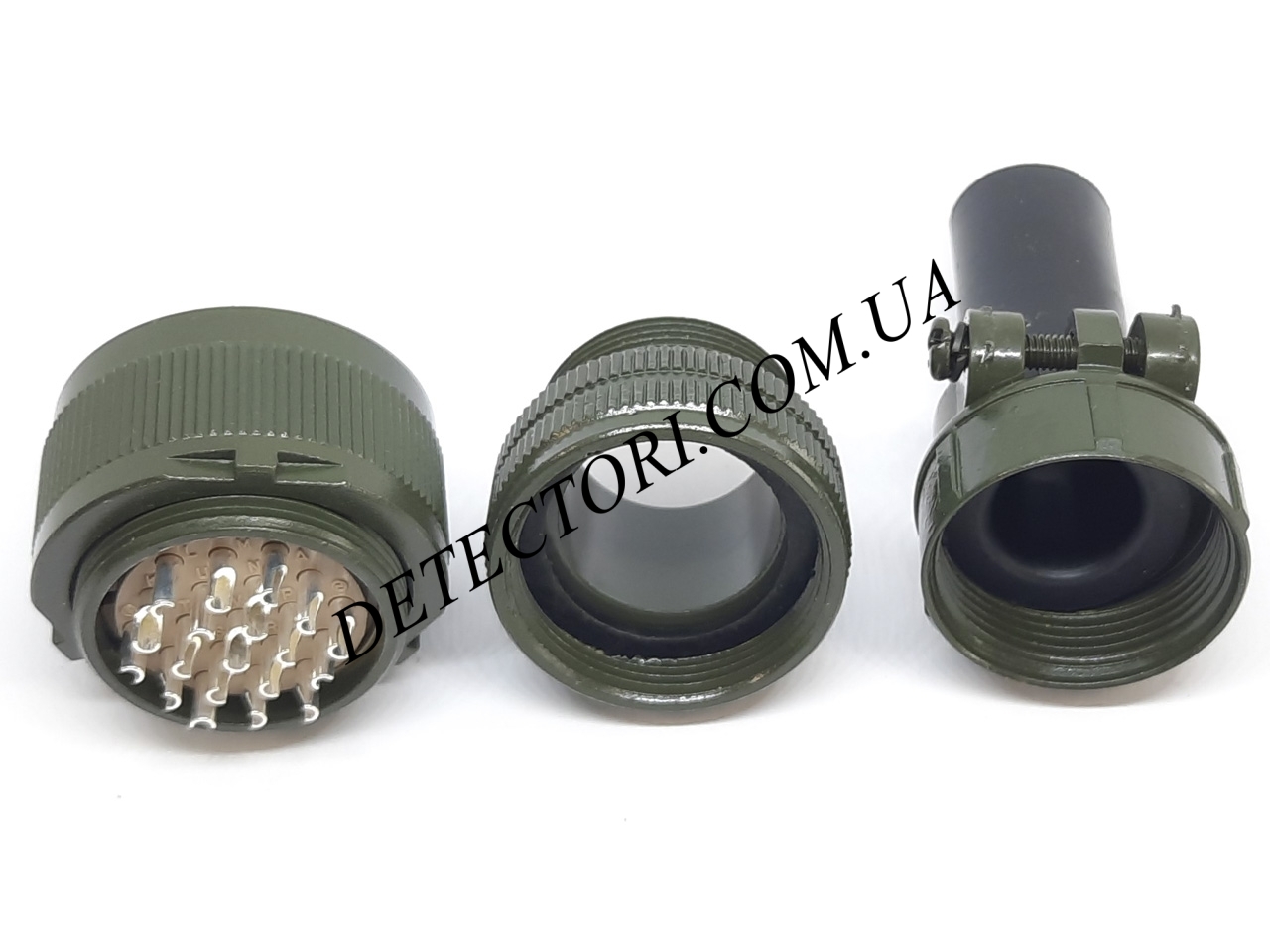

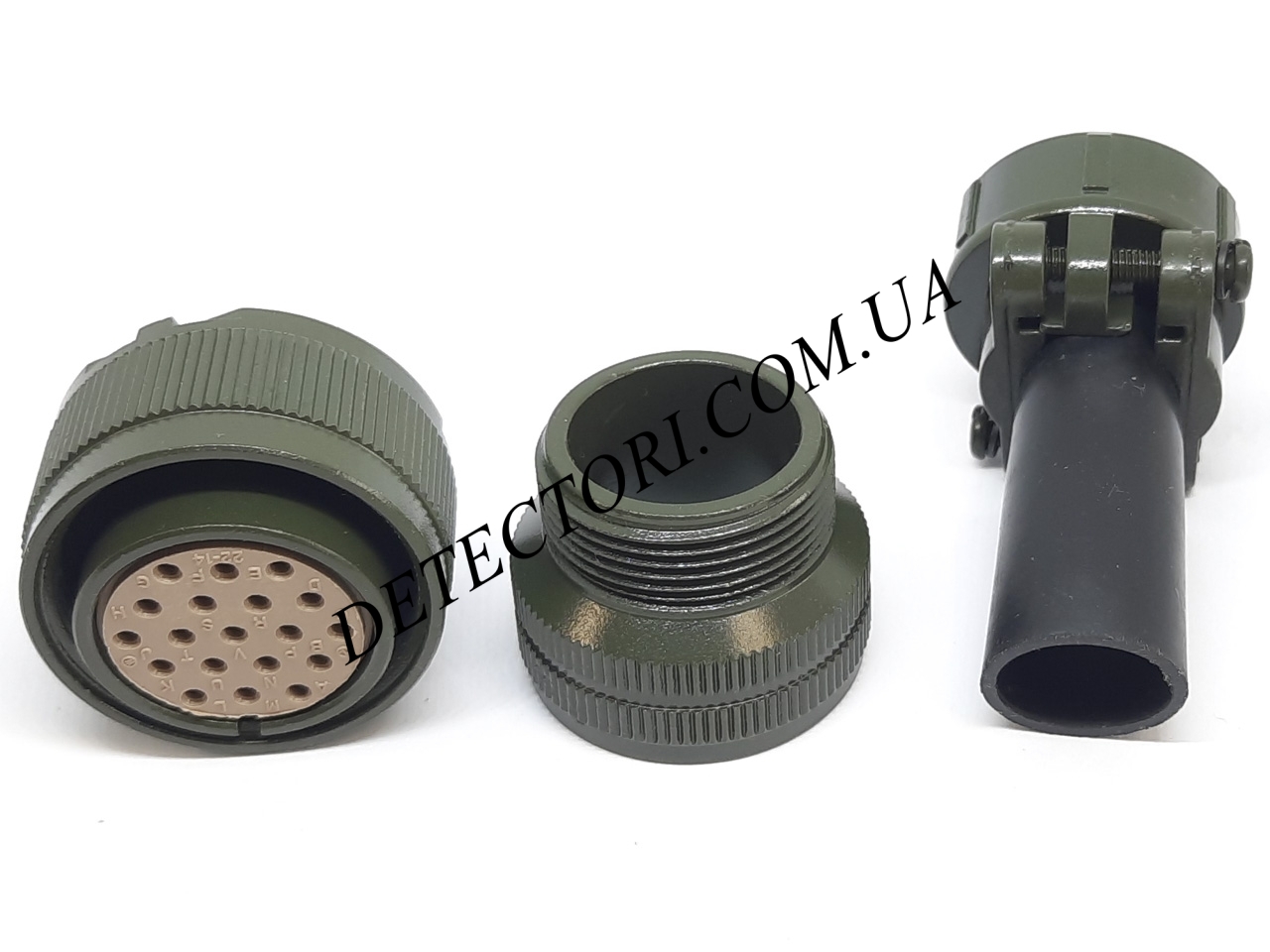

Штекер выполнен в крепком металлическом корпусе из алюминиевого сплава с антикоррозионным покрытием. Резьбовое соединение обеспечивает жесткую фиксацию и стойкость к вибрациям.

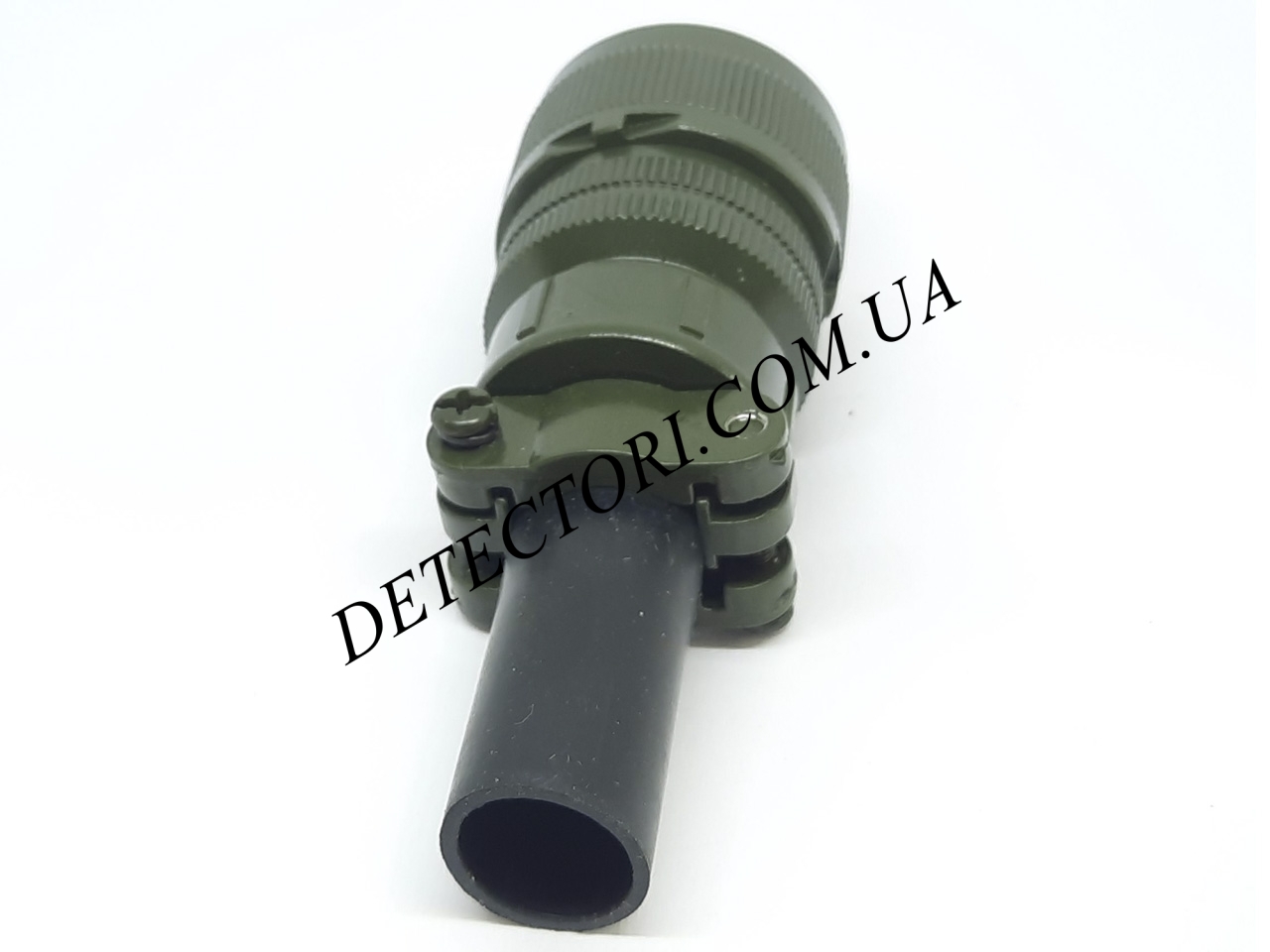

Изолирующий вставной элемент выполнен из термостойкого диэлектрического материала, сохраняющего стабильные характеристики при длительных нагрузках и перепадах температур. Конструкция подразумевает кабельный зажим для надежной фиксации провода и снятия механической нагрузки с контактной группы.

Контакты – типа S (гнездовые), предназначенные для пайки или соответствующего способа монтажа согласно стандарту выполнения.

Преимущества модели

• Надежная резьбовая фиксация без самооткручивания
• Устойчивость к механическим повреждениям
• Защита от пыли и брызг (при правильном монтаже)
• Унифицированность с другими разъемами серии MIL-DTL-5015

Технические характеристики MS3106A22-14S

• Тип разъема: кабельная вилка (прямая)
• Стандарт: MIL-DTL-5015
• Серия: MS3106
• Типоразмер: 22
• Размещение контактов: 22-14
• Количество контактов: 19
• Диаметр контактов, мм: 1.6
• Напряжение, В: 250
• Сила тока, А: 20
• Тип контактов: S (гнездовые, socket)
• Тип соединения: резьбовое
• Материал корпуса: алюминиевый сплав
• Покрытие: антикоррозионное, оливково-зеленое
• Диапазон рабочих температур: от -55°C до +125°C

Где используется

1. военной технике
2. системах связи и радиостанциях
3. электрогенераторах
4. бронетехнике и специальном транспорте
5. авиационном оборудовании
6. системах питания
7. измерительных приборах
8. промышленном оборудовании
