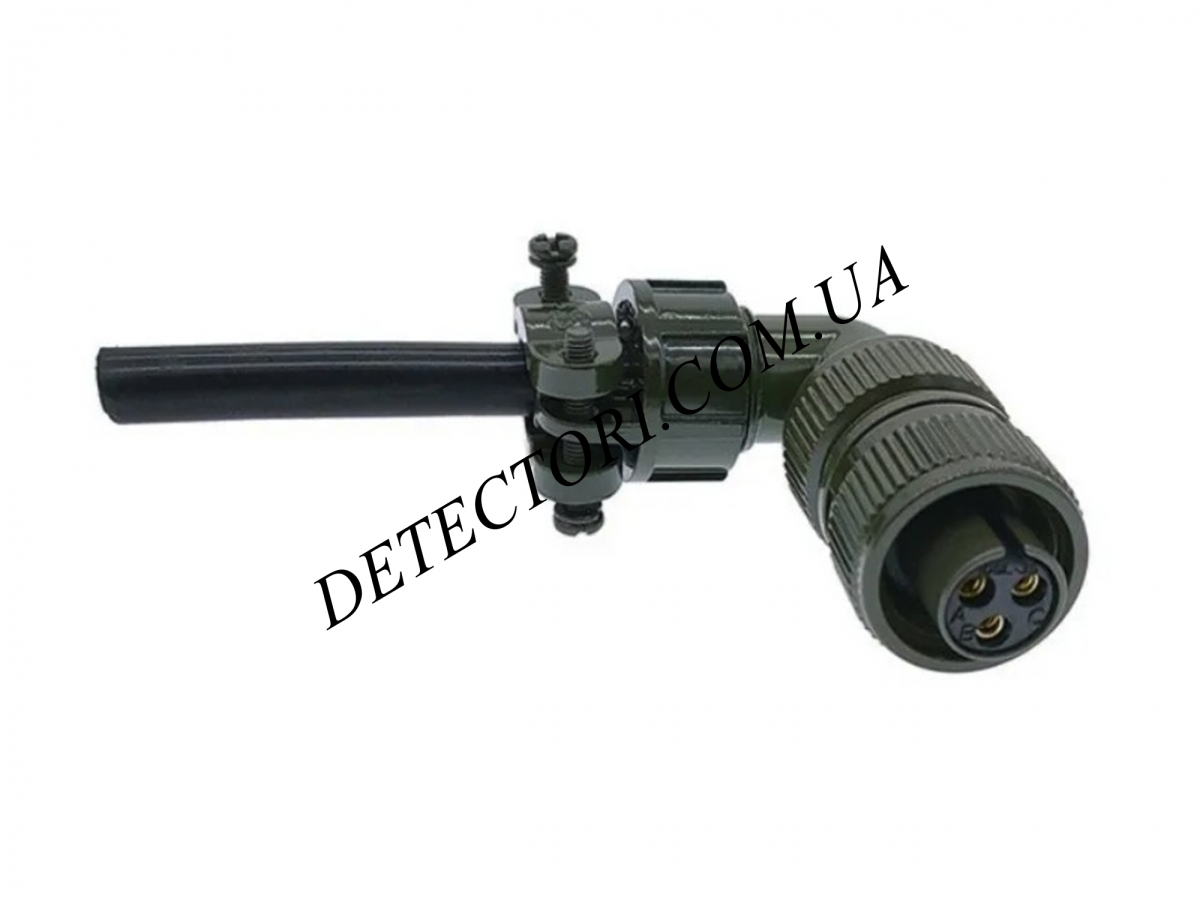

Штекер угловой MS3108A10SL-3S на 3 контакта
Угловой штекер MS3108A10SL-3S на 3 контакта — военный круглый разъем стандарта MIL-DTL-5015 (MIL-C-5015), предназначенный для соединения в условиях повышенных механических нагрузок, вибрации и перепадов температур. Выполнение под углом 90° позволяет удобно монтировать кабель в ограниченном пространстве и уменьшает нагрузку на провод при подключении.
Модель имеет 3 контакта (10SL-3), что делает ее универсальным решением для силовых и сигнальных линий в военной технике, спецоборудовании, генераторах, системах связи и промышленных установках.
MS3108A10SL-3S используется вместе с разъемами MS3100A10SL-3P, MS3101A10SL-3P, MS3102A10SL-3P
Конструктивные особенности
Штекер выполнен в крепком металлическом корпусе из алюминиевого сплава с антикоррозионным покрытием. Резьбовое соединение обеспечивает жесткую фиксацию и стойкость к вибрациям. Угловая конструкция (90°) оптимизирует укладку кабеля и позволяет использовать разъем в компактных монтажных узлах.
Контакты – типа S (гнездовые), предназначенные для пайки или соответствующего способа монтажа согласно стандарту выполнения.
Преимущества модели
- Надежная резьбовая фиксация без самооткручивания
- Устойчивость к механическим повреждениям
- Защита от пыли и брызг (при правильном монтаже)
- Удобное угловое исполнение для плотного монтажа
- Унифицированность с другими разъемами серии MIL-DTL-5015
Технические характеристики MS3108A10SL-3S
- Тип разъема: кабельная вилка (90°)
- Стандарт: MIL-DTL-5015
- Серия: MS3108
- Типоразмер: 10SL
- Размещение контактов: 10SL-3
- Количество контактов: 3
- Диаметр контактов, мм: 1.6
- Напряжение, В: 500
- Сила тока, А: 20
- Тип контактов: S (гнездовые, socket)
- Тип соединения: резьбовое
- Материал корпуса: алюминиевый сплав
- Покрытие: антикоррозионное, оливково-зеленое
- Диапазон рабочих температур: от -55°C до +125°C
Где используется
- военной технике
- системах связи и радиостанциях
- электрогенераторах
- бронетехнике и специальном транспорте
- авиационном оборудовании
- системах питания
- измерительных приборах
- промышленном оборудовании
