Гнездо панельное MS3102A22-14P на 19 контактов с квадратным фланцем
Панельное гнездо MS3102A22-14P – это круглый многоконтактный разъем военного стандарта MIL-DTL-5015 (MIL-C-5015), предназначенный для стационарного монтажа на панель, корпус оборудования или шкаф управления. Данная модель имеет 19 конфигурационных контактов 22-14 и выполнена с квадратным фланцем для фиксации четырьмя винтами.
Разъем рассчитан на эксплуатацию в условиях повышенной вибрации, пыли, влаги и температурных перепадов, что делает его оптимальным решением военной техники, генераторных установок, спецтранспорта и промышленных систем питания.
MS3102A22-14P используется вместе с разъемами MS3106A22-14S, MS3108A22-14S
Конструктивные особенности
MS3102A22-14P относится к серии панельных розеток. Корпус изготовлен из алюминиевого сплава с антикоррозионным покрытием olive drab, обеспечивающим защиту от коррозии и механических повреждений.
Квадратный фланец обеспечивает жесткое крепление к панели и равномерное распределение нагрузки. Резьбовое соединение позволяет надежно фиксировать соответствующую кабельную вилку серии MS3106 или MS3108 без риска самооткручивания при работе оборудования.
Контакты типа P (Pin, штыревые) обеспечивают стабильный электрический контакт и совместимость с гнездовыми вилками соответствующего типа.
Преимущества модели
- Жесткий панельный крепеж с квадратным фланцем
- Высокая механическая прочность корпуса
- Надежное резьбовое соединение с вилкой
- Совместимость с разъемами серии MS3106 и MS3108
- Длительный ресурс работы в сложных условиях
Технические характеристики MS3102A22-14P
- Тип разъема: панельная розетка
- Стандарт: MIL-DTL-5015
- Серия: MS3102
- Типоразмер: 22
- Размещение контактов: 22-14
- Количество контактов: 19
- Диаметр контактов, мм: 1.6
- Напряжение, В: 250
- Сила тока, А: 20
- Тип контактов: P (штыревые, pin)
- Тип соединения: резьбовое

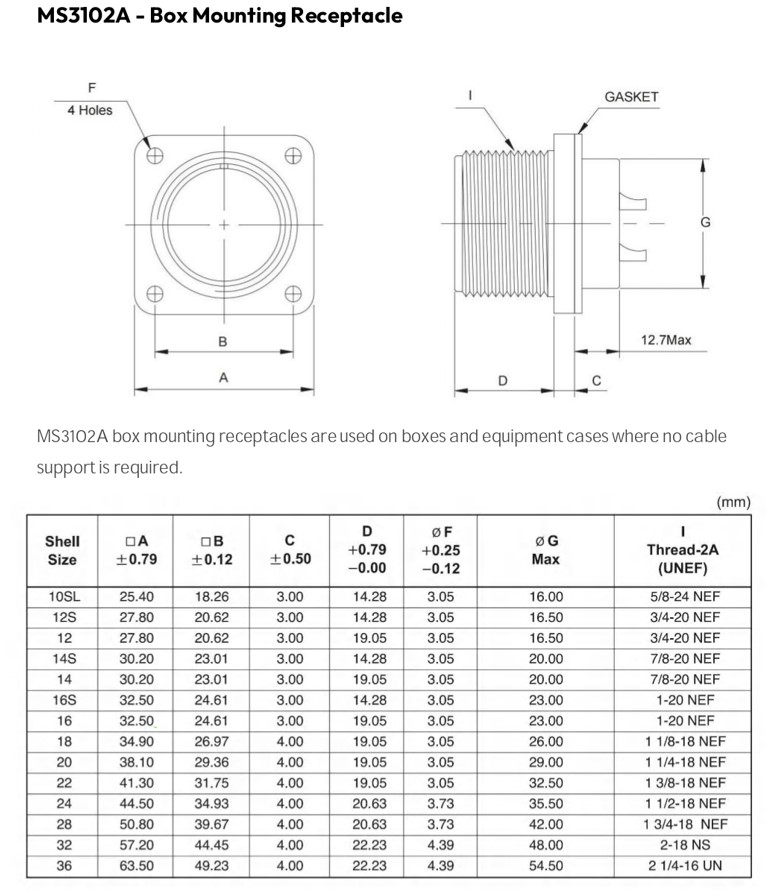

- Фланец: квадратный, 4 отверстия под крепление
- Материал корпуса: алюминиевый сплав
- Покрытие: антикоррозионное, оливково-зеленое
- Диапазон рабочих температур: от -55°C до +125°C
Где используется
- военной технике
- системах связи и радиостанциях
- электрогенераторах
- бронетехнике и специальном транспорте
- авиационном оборудовании
- системах питания
- измерительных приборах
- промышленном оборудовании
