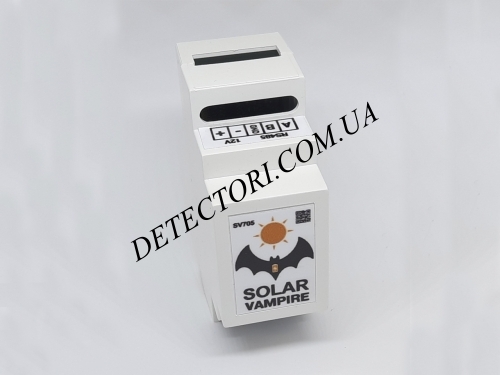

Модуль управления нагрузкой SV705 для солнечного инвертора, WiFi, RS232/RS485, режим MPPT

Модуль SV705 усовершенствованная версия модуля SV701, управление через WiFi, два порта RS232 RS485,корпус на DIN Рейку.

Модуль SV705 предназначен для преобразования солнечной энергии в электрическую, специально разработанную для интеграции в разнообразные системы питания. Этот модуль сочетает передовые технологии и надежную конструкцию, обеспечивая стабильную работу даже в сложных условиях. Модуль SV705 обеспечивает номинальную мощность 250 Вт. Благодаря использованию высококачественных фотоэлементов модуль достигает эффективности преобразования до 20%, что гарантирует максимальное использование доступной солнечной энергии. Для подключения используються Lan-кабели, патч-корды

Особенности и преимущества:

• Технология PERC: использование пассивированного эмиттера и заднего контакта (PERC) повышает эффективность модуля за счет лучшего поглощения света и уменьшения рекомбинации носителей заряда.
• Низкий температурный коэффициент Это обеспечивает меньшее снижение производительности при повышенных температурах, что особенно важно в жарких регионах.
• Устойчивость к PID (Potential Induced Degradation): Модуль разработан с учетом защиты от потенциально индуцированной деградации, что обеспечивает долговременную стабильность работы.
• Сертификация: SV705 соответствует международным стандартам качества и безопасности, включая IEC 61215 и IEC 61730, что подтверждает его надежность и соответствие отраслевым требованиям.

Основные режимы работы SV705:

• Dimmer : ручное или полуавтоматическое выставление фиксированного уровня нагрузки от 0 до 100% управляющего сигнала на твердотельное реле (SSR).
• Regulator Mode1 — Fix Voltage : автоматическая плавная регулировка на основе напряжения PV входа. Поддерживает заданное целевое напряжение инвертора, повышая или снижая нагрузку. Прост в настройке, подходит для большинства систем.
• Regulator Mode2 — MPPT : новый режим автоматического отслеживания точки максимальной мощности. Устройство плавно повышает нагрузку до момента, когда инвертор начинает подбирать энергию из аккумулятора или сети, после чего снижает его. Максимальная эффективность утилизации солнечной энергии.
• Блок ограничителей : мгновенное отключение нагрузки по напряжению батареи, SOC, току заряда/разряда, нагрузке инвертора или потреблению из сети — настраиваются независимо для каждого параметра.

Подключение и настройка:

• Первое подключение : после подачи питания устройство поднимает точку доступа SV_Config (пароль 12345678) на 10 минут. Подключитесь к ней смартфоном и откройте 192.168.4.1/config.
• Постоянная работа : после привязки к домашней сети WiFi интерфейс управления доступен из любого браузера в этой сети по заданному IP-адресу.
• Индикация WiFi : частое мигание синего LED – попытка подключения; жидкое – активная точка доступа; постоянное свечение — подключено к сети.

Инверторы совместимы с модулем SV705

1. Voltronic (скоріш за все всі моделі)
2. Jesudom 4kW
3. Jesudom 6kW
4. Sako Sunnon 4kW,6kW
5. Altek Atlas
6. Anern ECO 4.2kW
7. Anern ECO 6.2kW
8. ANJ-2000W-12V
9. ANJ-4000W-24V
10. ANJ-6200W-48V
11. EASUN SMG II
12. ISOLAR SMG II
13. POW-HVM-5.5H-48V
14. POW-HVM1.5H-12V
15. POW-HVM2.0H-12V
16. POW-HVM2.4H-24V
17. POW-HVM3.2H-24V
18. POW-HVM3.6M-24V
19. POW-HVM4.2M-24V
20. POW-HVM6.2M-48V
21. POW-HVM8.2M
22. POW-HVM10.2M
23. SRNE HF2430S60-100
24. мабуть і всі інші моделі SRNE
25. LuxPower SNA3000-6000
26. Growatt SPF5000, SPF6000
27. Deye 1phase
28. Jsdsolar J4000, J5500
29. MUST

****Красным выделены модели, проверенные во время разработки!!

****Синим выделены модели, которые проверили клиенты и предоставили отзывы!!

****Черным выделены модели, которые подходят по техническим характеристикам!!

****Это не весь список совместимых инверторов!!! Здесь собраны только те, которые были проверены во время разработки, и по отзывам клиентов!!!!

Основные технические характеристики:

• Мощность, Вт: 250
• Температурный диапазон работы: от -40°C до +85°C
• Регулировка током, мА: 4-20
• Рабочий ток А : 25

Применение:

• Домашние солнечные электростанции: обеспечивает энергию бытовых приборов и уменьшает зависимость от сетевого электроснабжения.
• Коммерческие установки: Подходит для офисных построек, магазинов и других коммерческих объектов, помогая снизить затраты на электроэнергию.
• Промышленные объекты: обеспечивает стабильное питание для производственных процессов и оборудования.
• Автономные системы: Может использоваться в отдаленных районах без доступа к электросети, снабжая энергией телекоммуникационное оборудование, насосные станции и другие критические объекты.
