Набор №2 для солнечных панелей (SV705, Реле, Радиатор, Патчкорд, Блок Питания)

Набор №2 для солнечных панелей на базе модуля SV705 – готовое решение для управления дополнительной нагрузкой солнечного инвертора и более эффективного использования избыточной энергии от фотоэлектрической системы. Комплект объединяет модуль управления SV705 , твердотельное реле, радиатор для охлаждения и сетевой патч-корд для подключения к инвертору. Такой формат удобен тем, что основные компоненты для построения системы управления нагрузкой уже подобраны и не требуют отдельного поиска совместимых элементов.

SV705 является усовершенствованной версией модуля SV701 и предназначен для управления нагрузкой инвертора с использованием информации, полученной через интерфейсы RS232/RS485 . Модуль поддерживает управление через Wi-Fi , а также режим MPPT , в котором система автоматически регулирует нагрузку для более эффективного использования доступной солнечной энергии.

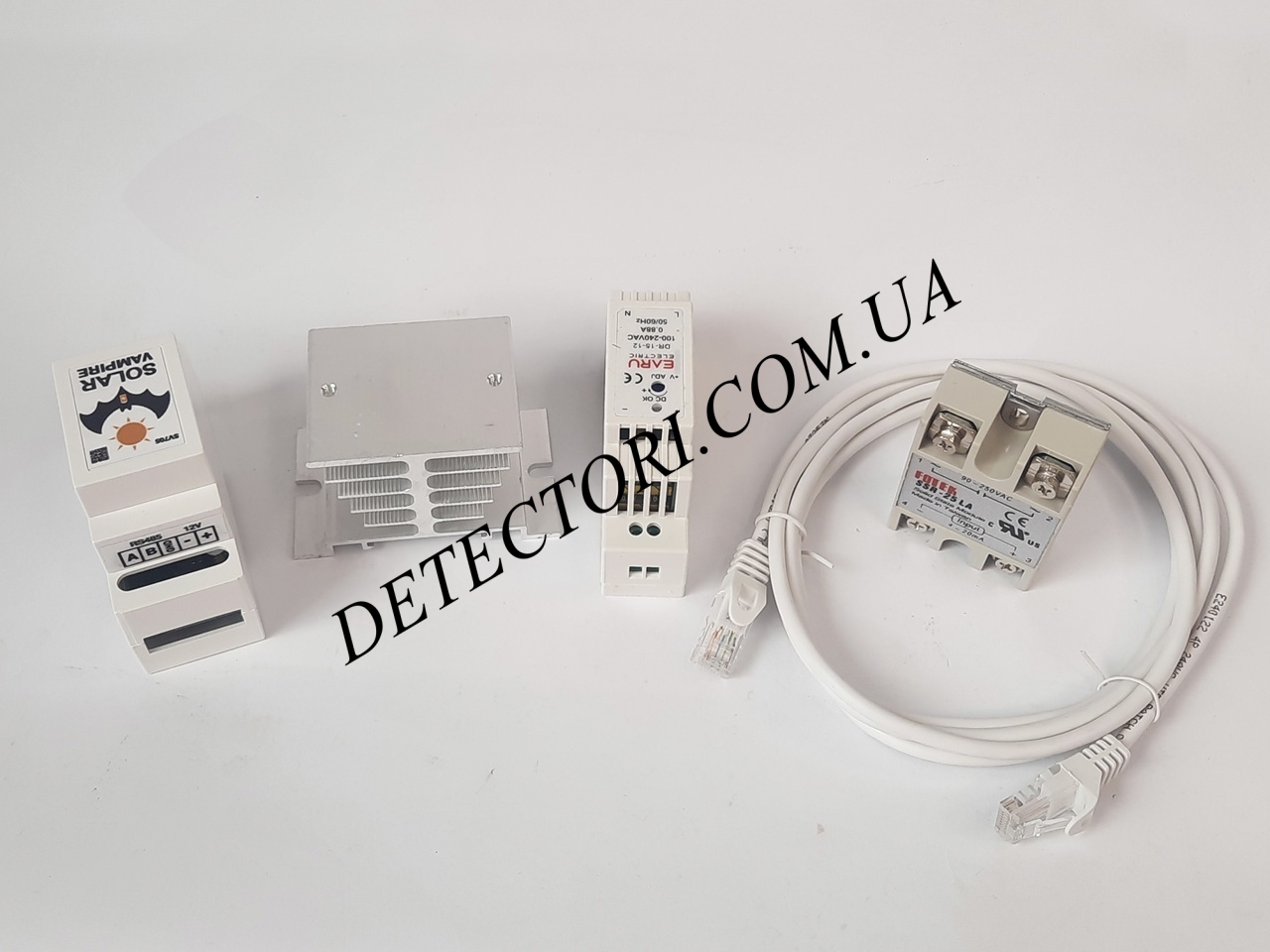

Комплект включает:

Измерительный модуль Solar Vampire SV705
Твердотельное реле (SSR) для погрузки
Радиатор охлаждения
Соединительный кабель (RJ45).
Блок Питание

Модуль SV705 предназначен для преобразования солнечной энергии в электрическую, специально разработанную для интеграции в разнообразные системы питания. Этот модуль объединяет передовые технологии и надежную конструкцию, обеспечивая стабильную работу даже в сложных условиях. Модуль SV705 обеспечивает номинальную мощность 250 Вт. Благодаря использованию высококачественных фотоэлементов модуль достигает эффективности преобразования до 20%, что гарантирует максимальное использование доступной солнечной энергии. Для подключения используются Lan-кабели, патч-корды.

Особенности и преимущества:

Технология PERC: использование пассивированного эмиттера и заднего контакта (PERC) повышает эффективность модуля за счет лучшего поглощения света и уменьшения рекомбинации носителей заряда.
Низкий температурный коэффициент Это обеспечивает меньшее снижение производительности при повышенных температурах, что особенно важно в жарких регионах.
Устойчивость к PID (Potential Induced Degradation): Модуль разработан с учетом защиты от потенциально индуцированной деградации, что обеспечивает долговременную стабильность работы.
Сертификация: SV705 соответствует международным стандартам качества и безопасности, включая IEC 61215 и IEC 61730, что подтверждает его надежность и соответствие отраслевым требованиям.

Основные режимы работы SV705:

Dimmer : ручное или полуавтоматическое выставление фиксированного уровня нагрузки от 0 до 100% управляющего сигнала на твердотельное реле (SSR).
Regulator Mode1 — Fix Voltage : автоматическая плавная регулировка на основе напряжения PV входа. Поддерживает заданное целевое напряжение инвертора, повышая или снижая нагрузку. Прост в настройке, подходит для большинства систем.
Regulator Mode2 — MPPT : новый режим автоматического отслеживания точки максимальной мощности. Устройство плавно повышает нагрузку до момента, когда инвертор начинает подбирать энергию из аккумулятора или сети, после чего снижает его. Максимальная эффективность утилизации солнечной энергии.
Блок ограничителей : мгновенное отключение нагрузки по напряжению батареи, SOC, току заряда/разряда, нагрузке инвертора или потреблению из сети — настраиваются независимо для каждого параметра.

Подключение и настройка:

Первое подключение : после подачи питания устройство поднимает точку доступа SV_Config (пароль 12345678) на 10 минут. Подключитесь к ней смартфоном и откройте 192.168.4.1/config.
Постоянная работа : после привязки к домашней сети WiFi интерфейс управления доступен из любого браузера в этой сети по заданному IP-адресу.
Индикация WiFi : частое мигание синего LED – попытка подключения; жидкое – активная точка доступа; постоянное свечение — подключено к сети.

Инверторы совместимы с модулем SV705

Voltronic (скорее всего, все модели)
Jesudom 4kW
Jesudom 6kW
Sako Sunnon 4kW, 6kW
Altek Atlas
Anern ECO 4.2kW
Anern ECO 6.2kW
ANJ-2000W-12V
ANJ-4000W-24V
ANJ-6200W-48V
EASUN SMG II
ISOLAR SMG II
POW-HVM-5.5H-48V
POW-HVM1.5H-12V
POW-HVM2.0H-12V
POW-HVM2.4H-24V
POW-HVM3.2H-24V
POW-HVM3.6M-24V
POW-HVM4.2M-24V
POW-HVM6.2M-48V
POW-HVM8.2M
POW-HVM10.2M
SRNE HF2430S60-100
пожалуй и все остальные модели SRNE
LuxPower SNA3000-6000
Growatt SPF5000, SPF6000
Deye 1phase
JSDSOLAR J4000, J5500
MUST

****Красным выделены модели, проверенные во время разработки!!

****Синим выделены модели, которые проверили клиенты и предоставили отзывы!!

****Черным выделены модели, которые подходят по техническим характеристикам!!

****Это не весь список совместимых инверторов!!! Здесь собраны только те, которые были проверены при разработке, и по отзывам клиентов!!!!

Основные технические характеристики:

Мощность, Вт: 250
Температурный диапазон работы: от -40°C до +85°C
Регулировка током, мА: 4-20
Рабочий ток А : 25

Применение:

Домашние солнечные электростанции: обеспечивает энергию бытовых приборов и уменьшает зависимость от сетевого электроснабжения.
Коммерческие установки: Подходит для офисных построек, магазинов и других коммерческих объектов, помогая снизить затраты на электроэнергию.
Промышленные объекты: обеспечивает стабильное питание для производственных процессов и оборудования.
Автономные системы: Может использоваться в отдаленных районах без доступа к электросети, снабжая энергией телекоммуникационное оборудование, насосные станции и другие критические объекты.
