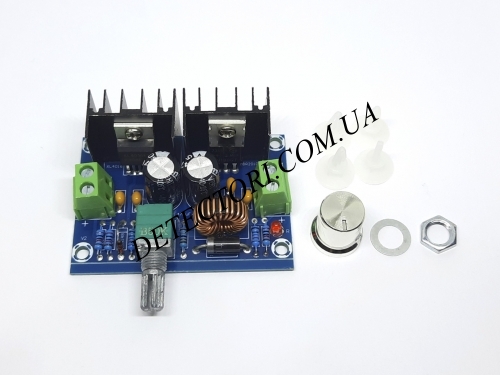

Понижающий преобразователь напряжения XH-M401 DC-DC 200Вт 8А

Модуль XL4016 предназначен для понижения напряжения DC-DC, и применяется для питания светодиодов, светодиодных лент, мобильных устройств, зарядки аккумуляторов от автомобильных сетей питания на 12 или 24В. Диапазон входного напряжения от 4 до 40В, выход от 1,25 до 36В. Максимальный выходной ток – 8 А. Модуль оснащен подстроечным резистором. Регулируемый импульсный стабилизатор напряжения предназначен как для установки в радиолюбительские устройства с фиксированным выходным напряжением, так и для лабораторных блоков питания с регулируемым выходным напряжением. Поскольку стабилизатор работает в импульсном режиме, он обладает высокой эффективностью и, в отличие от линейных стабилизаторов, не требует большого теплоотвода.

Преобразователь использует технологию широтно-импульсной модуляции (ШИМ) для эффективного понижения напряжения. С помощью потенциометра можно плавно настроить требуемое выходное напряжение.

Применение:

• Питание микроконтроллеров: обеспечивает стабильное питание для разных микроконтроллеров.
• Создание лабораторных блоков питания позволяет создавать универсальные блоки питания с регулируемым напряжением.
• Зарядка аккумуляторов: используется для зарядки различных типов аккумуляторов.
• Питание светодиодных лент: позволяет подключать светодиодные ленты к разным источникам питания.
• Другие электронные проекты: благодаря своей универсальности модуль может быть использован во многих других электронных проектах.

Достоинства:

• Высокая эффективность: низкие потери энергии при преобразовании.
• Компактные размеры: легко интегрируется в разные устройства.
• Простое использование: не требует сложной настройки.
• Широкий диапазон входных и выходных напряжений: универсальность применения.
• Защита от перегрузки обеспечивает безопасную работу.

Комплектация:

• Модуль преобразователя XH-M401.
• Потенциометр с ручкой.
• Крепежные элементы.

Технические характеристики XH-M401:

• Входное напряжение, В: от 4 до 40;
• Выходное напряжение, В: от 1,25 до 36;
• Максимальный ток, А: 8

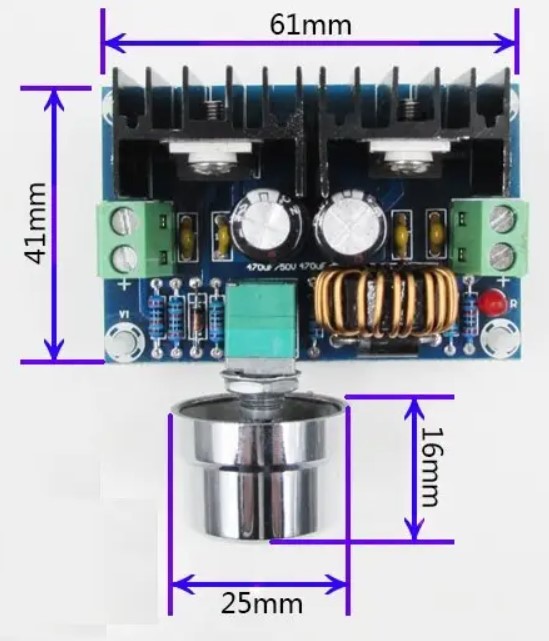

• Размеры, мм: 61x41x25
• Рабочая температура, °C: от -45 до 85

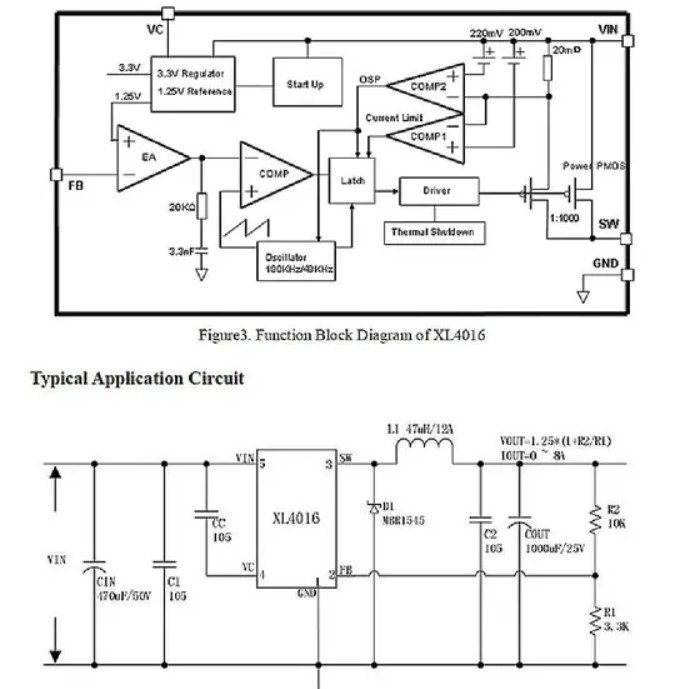

Принципиальная схема:
