Универсальный тестер измеритель радиокомпонентов LCR_T4

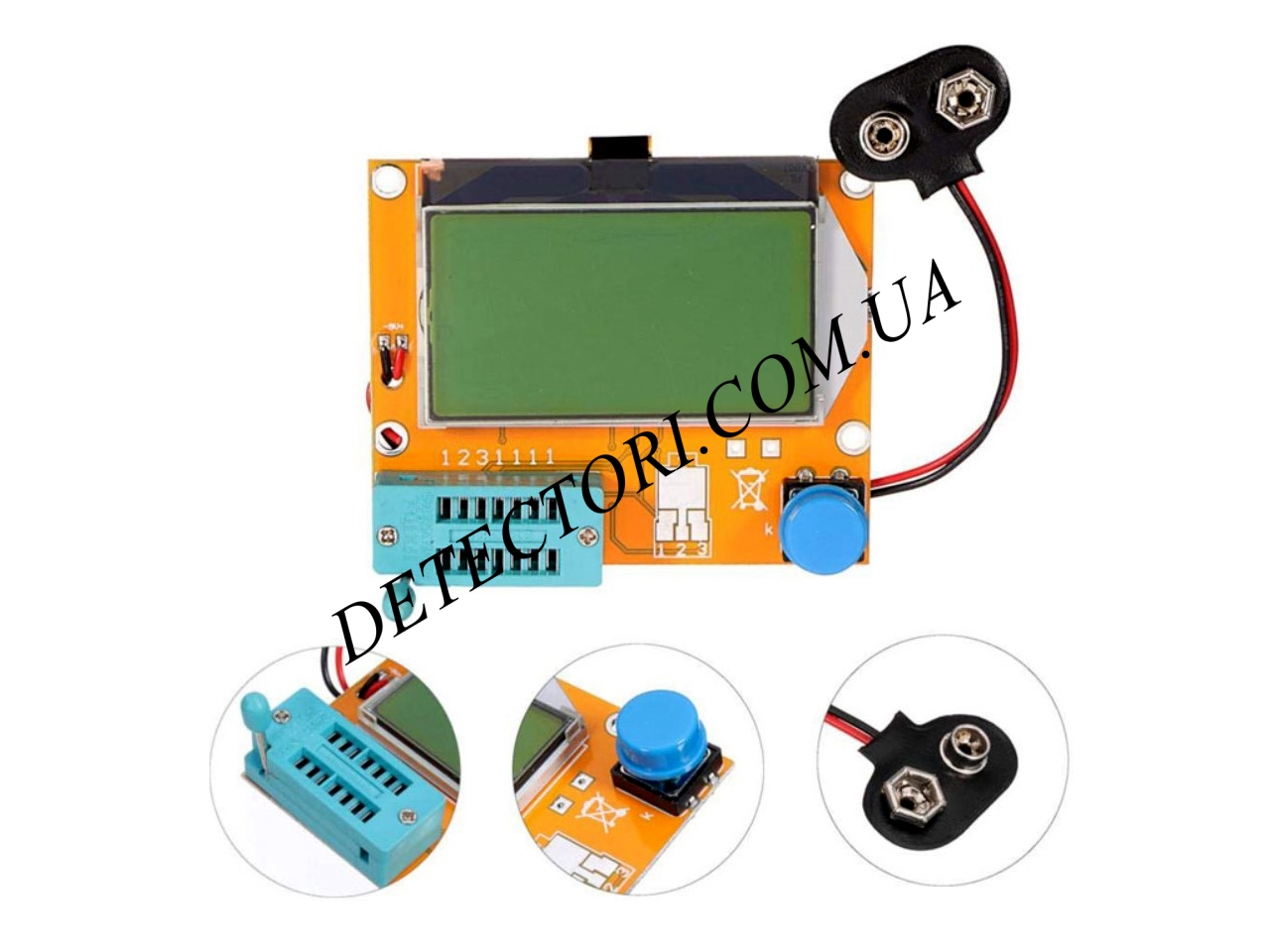

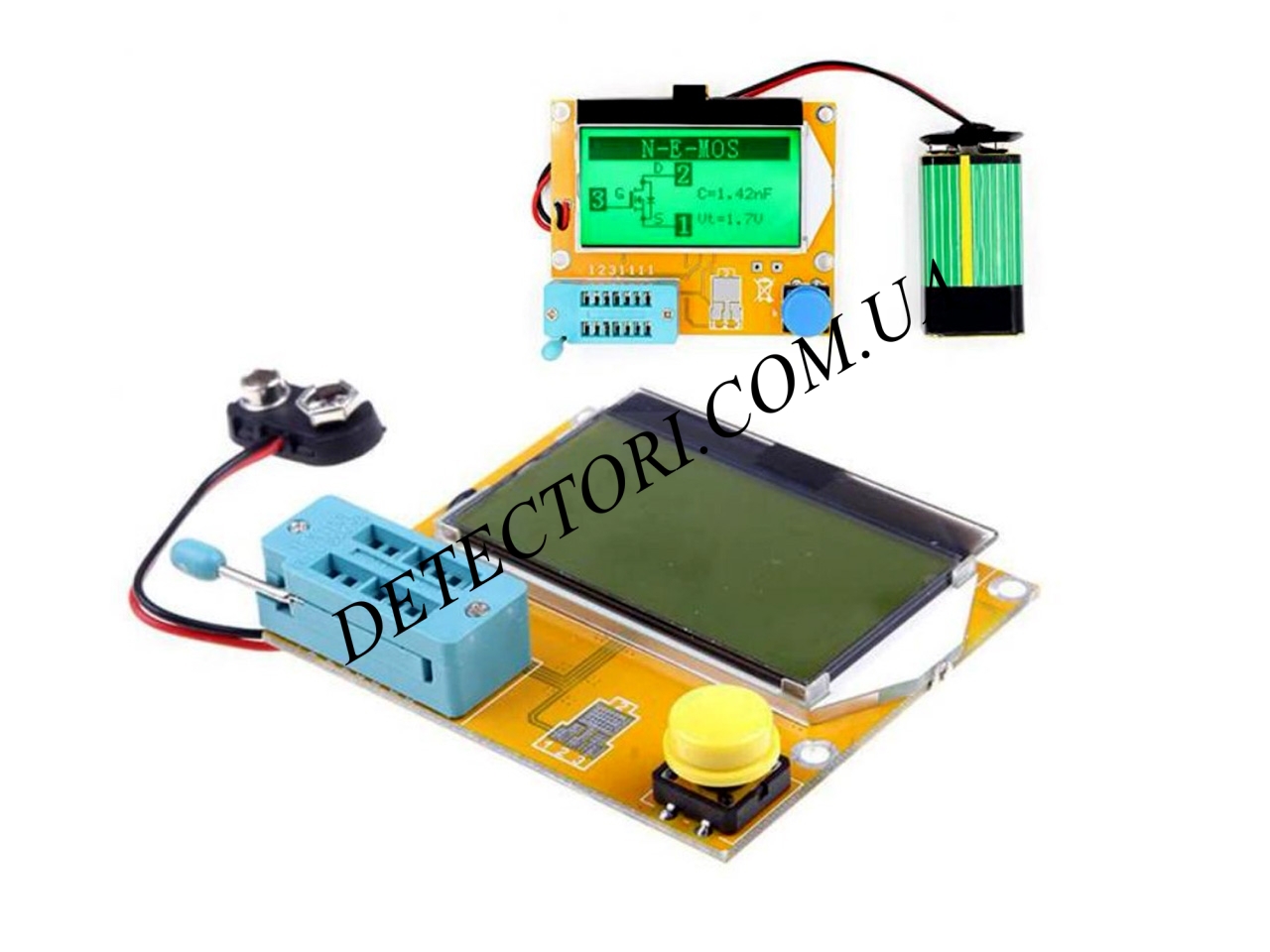

Универсальный тестер на чипе ATmega328p, LCR-T4 с LCD-дисплеем COG12864, предназначен для определения характеристик различных радиокомпонентов, таких как резисторы, конденсаторы, катушки индуктивности, диоды, транзисторы NPN, PNP, MOS FET, JFET, тиристоры и сими. Особенностью устройства является автоматическое выключение и простой процесс калибровки. Последняя версия ПО позволяет автоматически идентифицировать компоненты и измерять их параметры.

Для измерения параметров компонента необходимо сначала подключить источник питания в виде батареи типа "Крона". Затем следует снять фиксатор с клеммы, вытащить ручку вверх и поместить нужный элемент в клемму. После этого следует зафиксировать ручку, вытащив ее вниз и нажать кнопку управления. Затем тестер LCR-T4 автоматически определит характеристики элемента, установленного в держателе.

Важное замечание: Перед использованием тестера разрядите конденсаторы.

С помощью LCR-T4 можно определить следующие параметры электронных компонентов:

1. Сопротивление
2. Индуктивность
3. Емкость конденсатора
4. Тип и распиновка транзистора/диода
5. Коэффициент передачи тока базы биполярного транзистора
6. Напряжение насыщения биполярного транзистора
7. Емкость затвора полевого транзистора
8. Напряжение открытия полевого транзистора
9. Падение напряжения на диоде
10. Паразитная емкость диода

Основные возможности тестера:

1. Автоматическое определение компонентов: Тестер автоматически идентифицирует различные типы компонентов, таких как резисторы, конденсаторы, диоды, транзисторы и т.д.

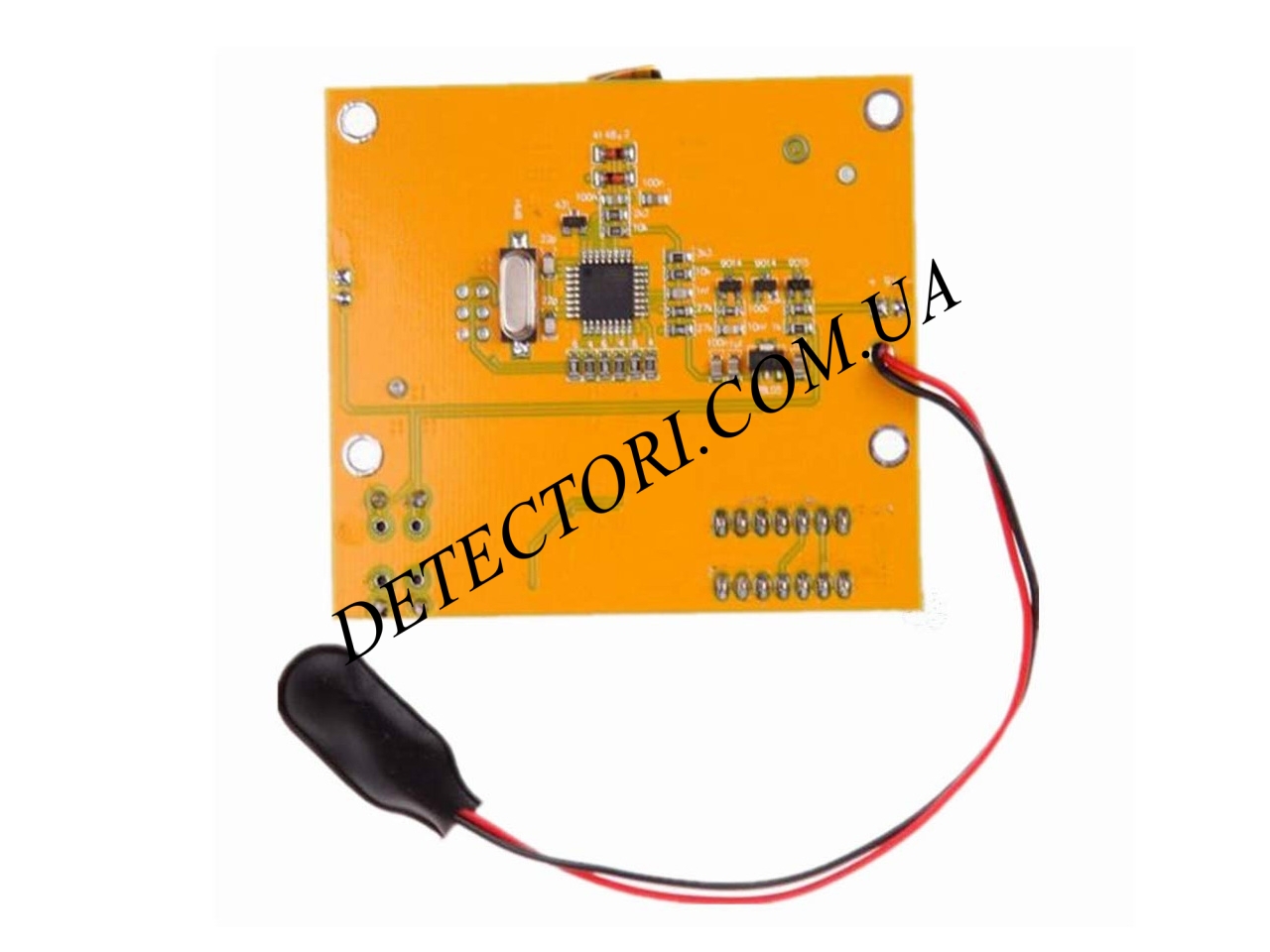

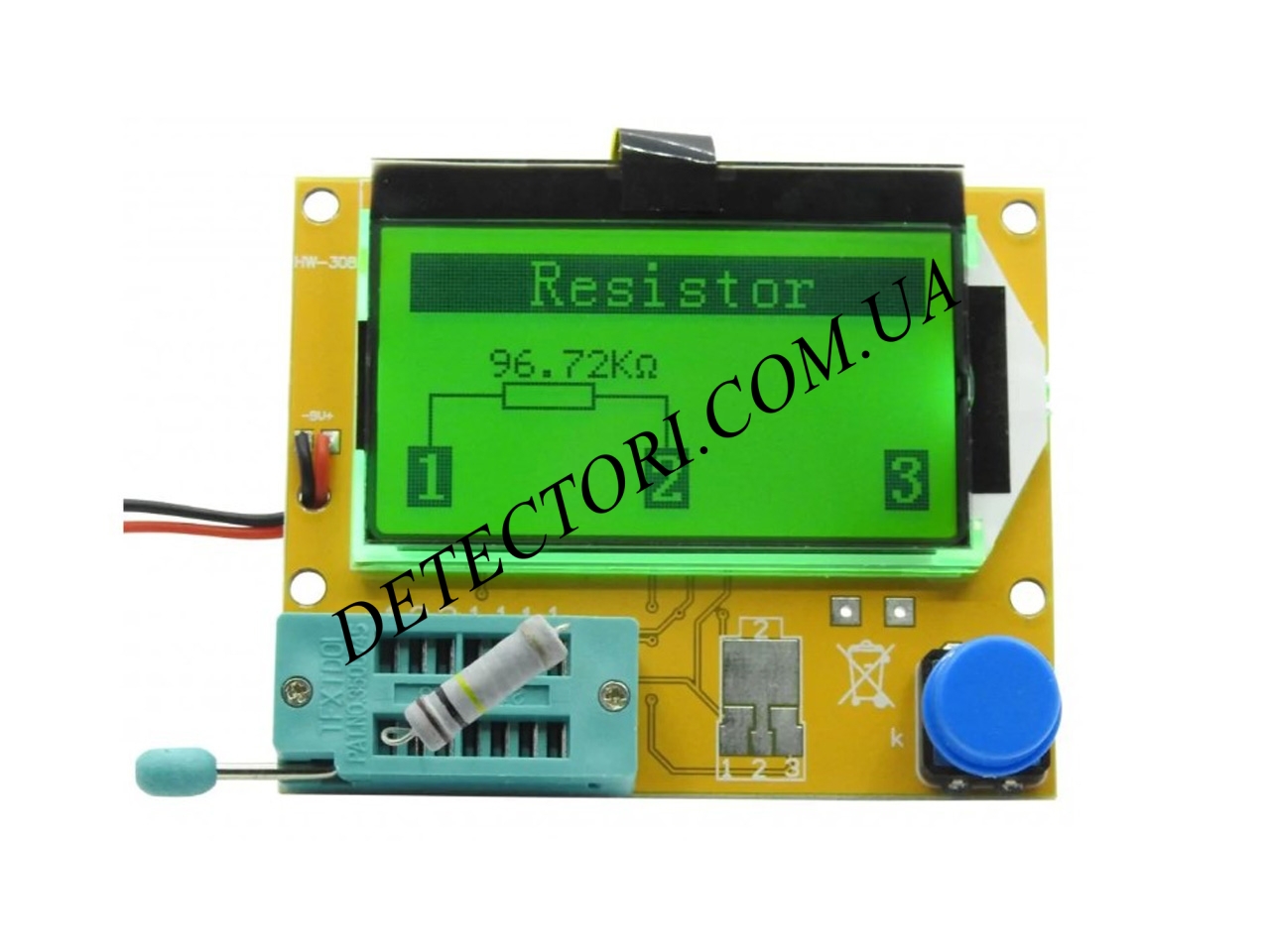

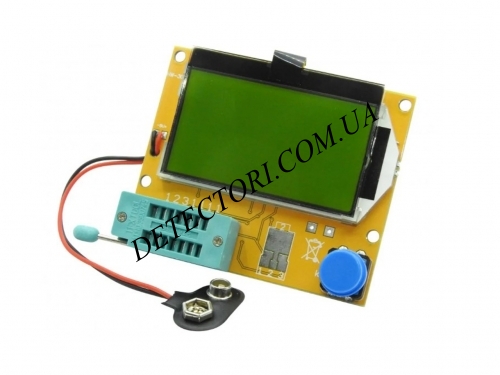

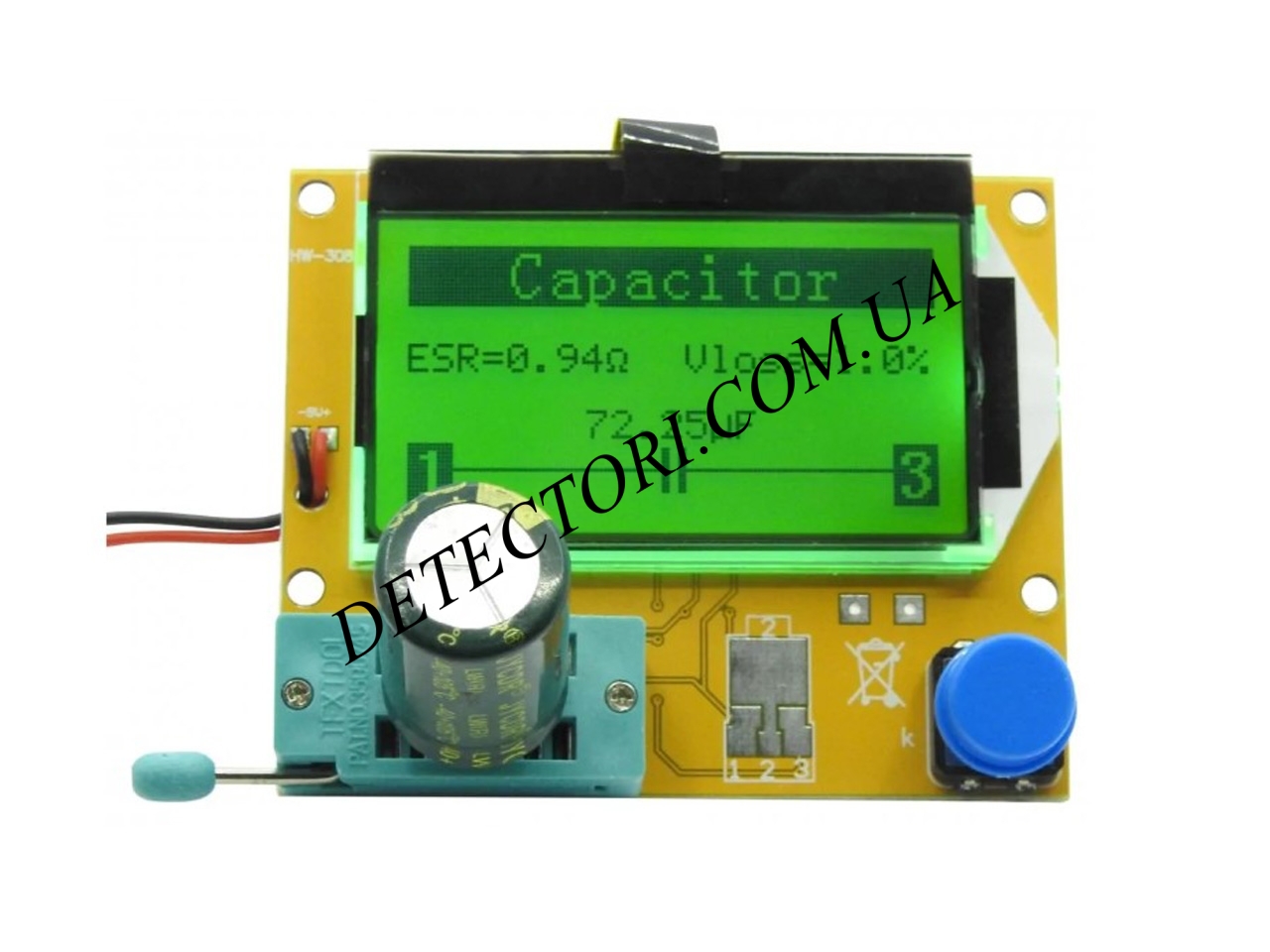

2. Измерение параметров компонентов: Резисторы (R) 0...50 МОм, максимальное разрешение 0.01 Ом. Конденсаторы (C) 0...100000 мкФ, максимальное разрешение 0.01 пФ; измеряет ESR (максимальное разрешение 0.01 Ом) и потери напряжения Vloss(%). Индуктивность (L) 10 мкГн – 20 Гн, максимальное разрешение 0.01 мГн; резонансный метод в диапазоне 0.1 МкГн – 2 мГн с максимальным разрешением 0.01 мкГн.
3. Отображение информации: Результаты измерений выводятся на ЖК-дисплей 128x64 с подсветкой.
4. Определение распиновки Тестер может отобразить схематическое расположение контактов компонентов, таких как транзисторы, диоды, светодиоды и т.д.
5. Тест полупроводников, конденсаторов, резисторов, индуктивностей Все измерения выполняются за одну операцию, просто нажатием кнопки.
6. Питание и измерение Мощность поступает от батарейки типа "Крона" с напряжением 9V. Тестер потребляет не более 20nA после выключения.

Технические характеристики LCR_T4:

• Рабочий ток, мА: 25;
• Размеры, мм: 78 х 65 х 15
• Питание: батарея Крона (6F22)
• Микроконтроллер: AtMEGA328P AU
• Дисплей: LCD экран 128 х 64 точек

Калибровка

Калибровка тестера должна производиться периодически, как и для любых других измерительных приборов. Для того чтобы выполнить калибровку измерителя, подготовьте два высококачественных конденсатора (полипропиленовых, металлопленочных…) емкостью свыше 100 нФ и 4-30 нФ, а также перемычку для замыкания трех контактов на тестовой панели.

Далее следует установить перемычку в контакты 1, 2, 3 и нажать кнопку управления. После включения на экране появится запрос "Режим самотеста?". Щелкните еще раз кнопку для подтверждения. Начнется калибровка. Дождитесь сообщения "Изоляция!" и удалите перемычку. Самокалибровка будет продолжаться до отображения символа конденсатора и его номинала, который следует вставить.

Обычно во время первой калибровки нужно вставить сначала конденсатор емкостью более 100 нанофарад, а затем 4-30 нанофарад, а при последующих - только 4-30 нФ. Завершение калибровки отображается выводом версии программного обеспечения и сообщением "Тест завершено". Полную калибровку всегда можно повторить, зайдя в меню и выбрав пункт Режим самотеста.
