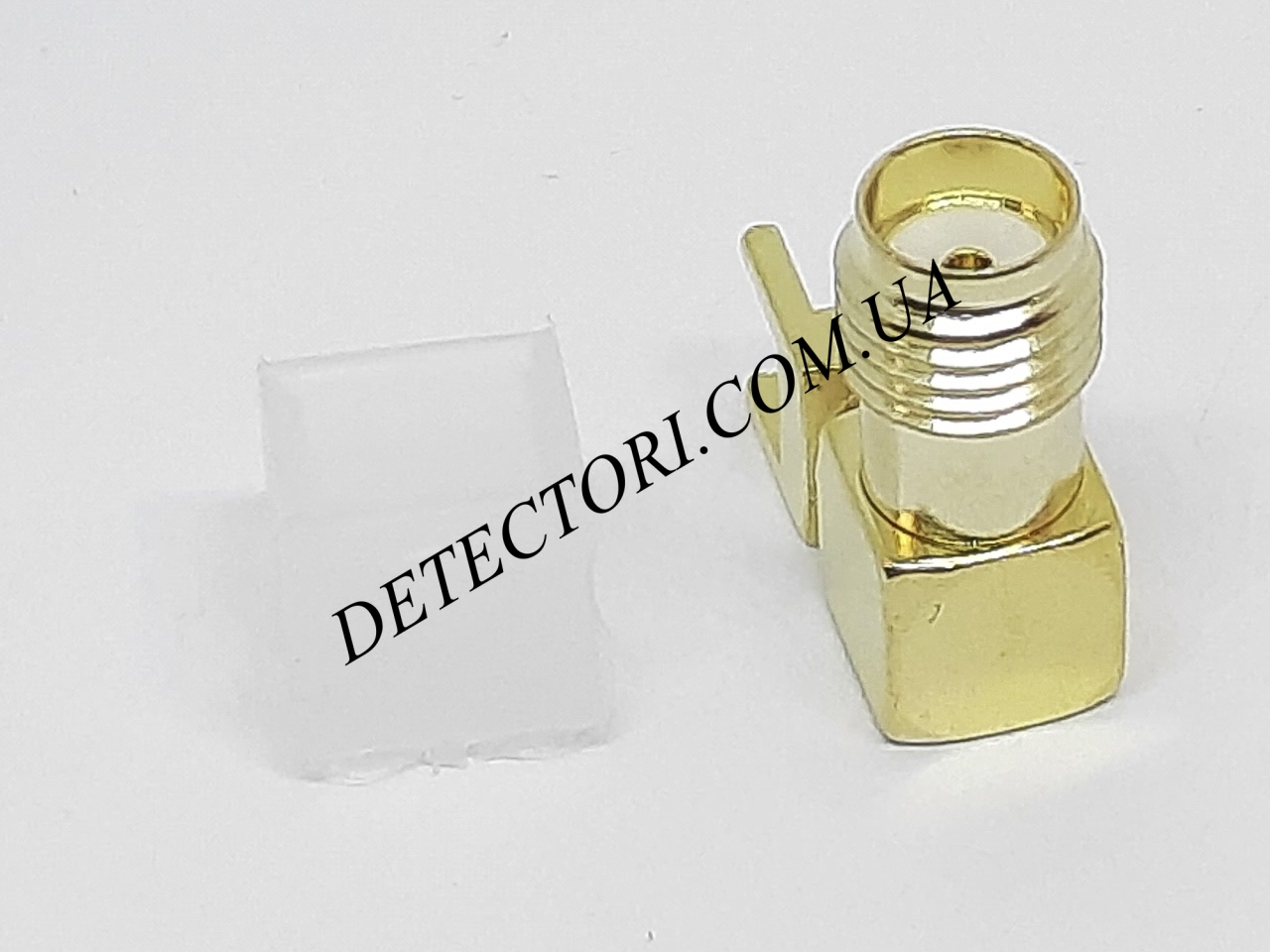

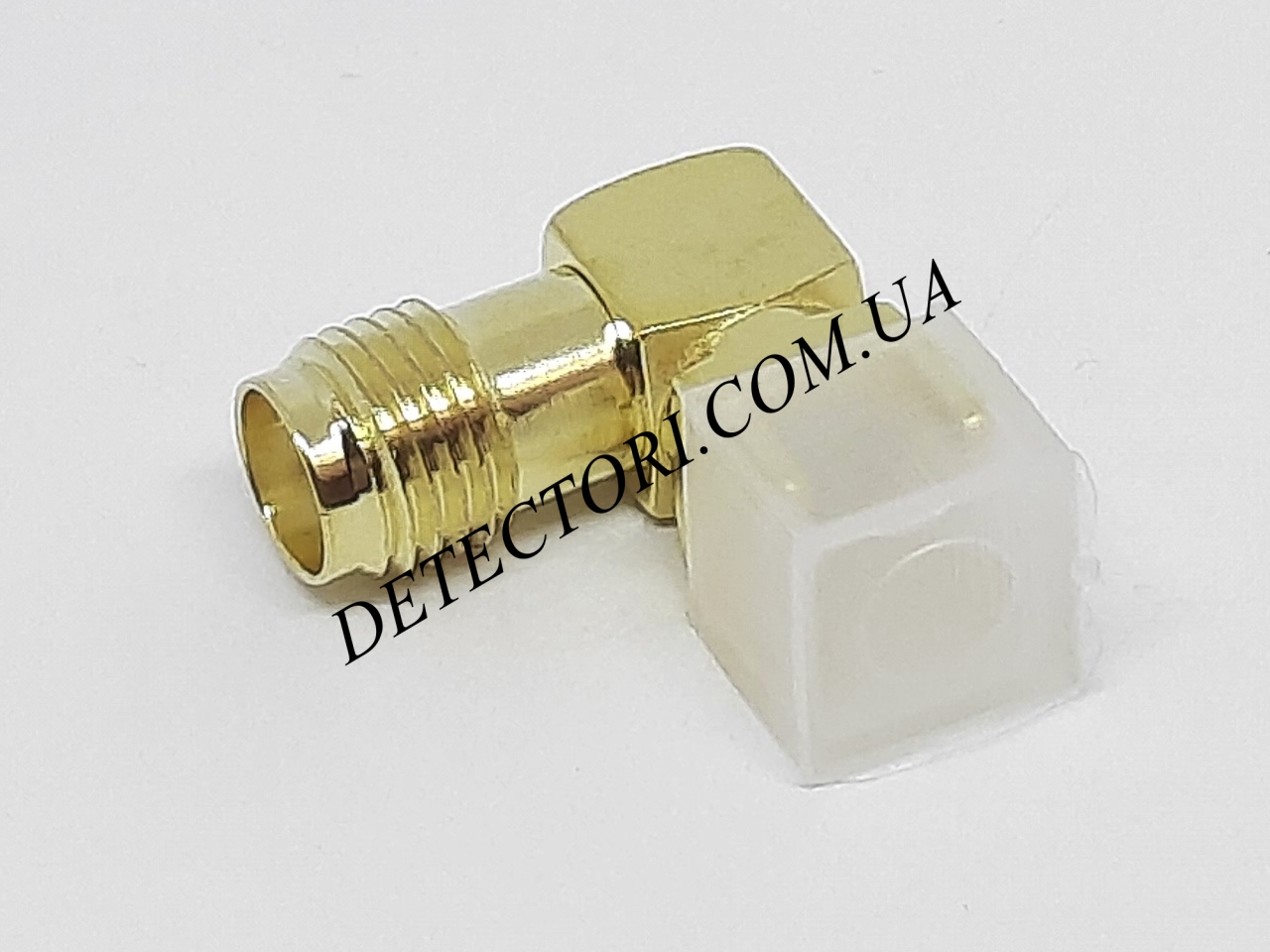

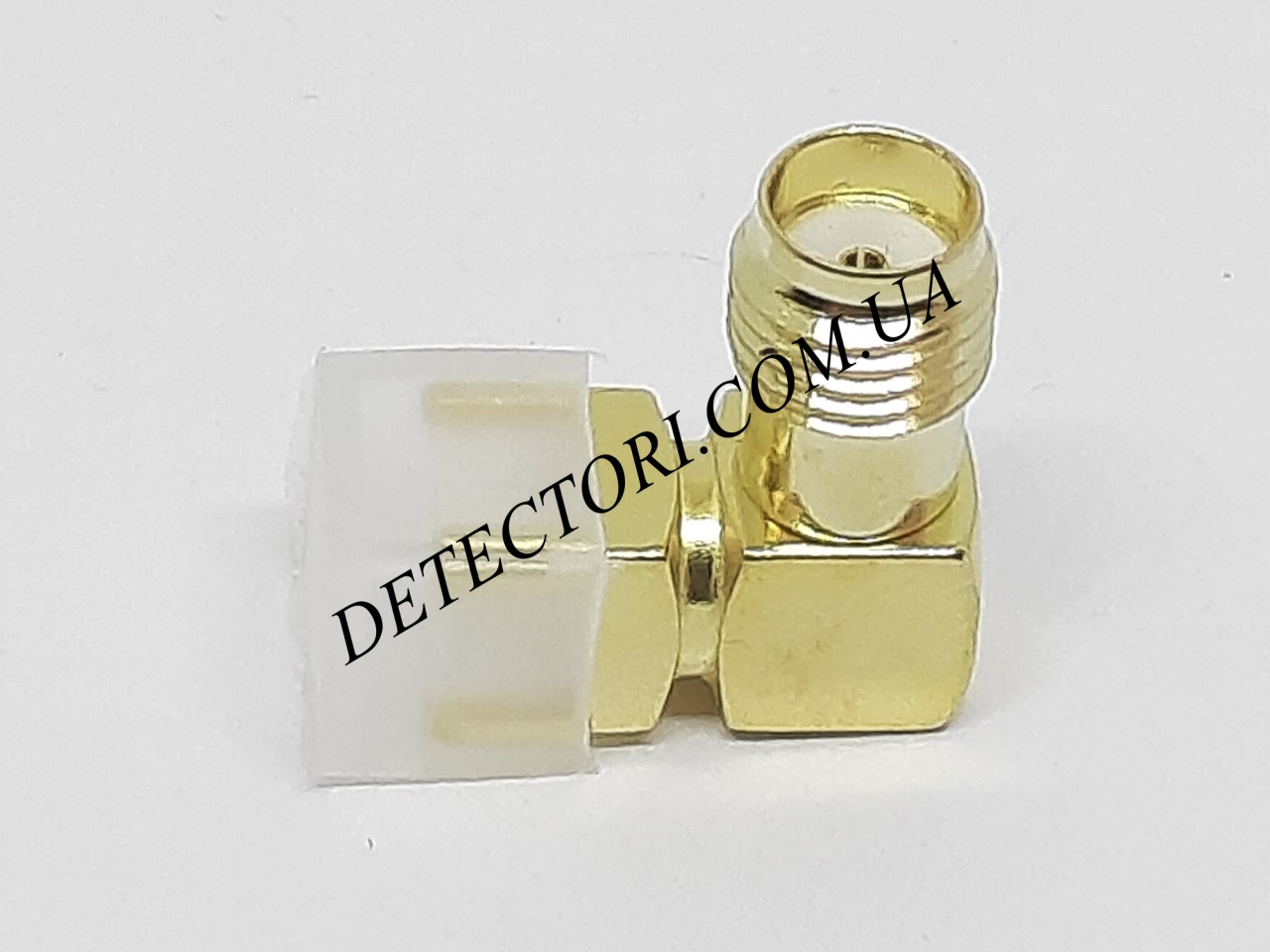

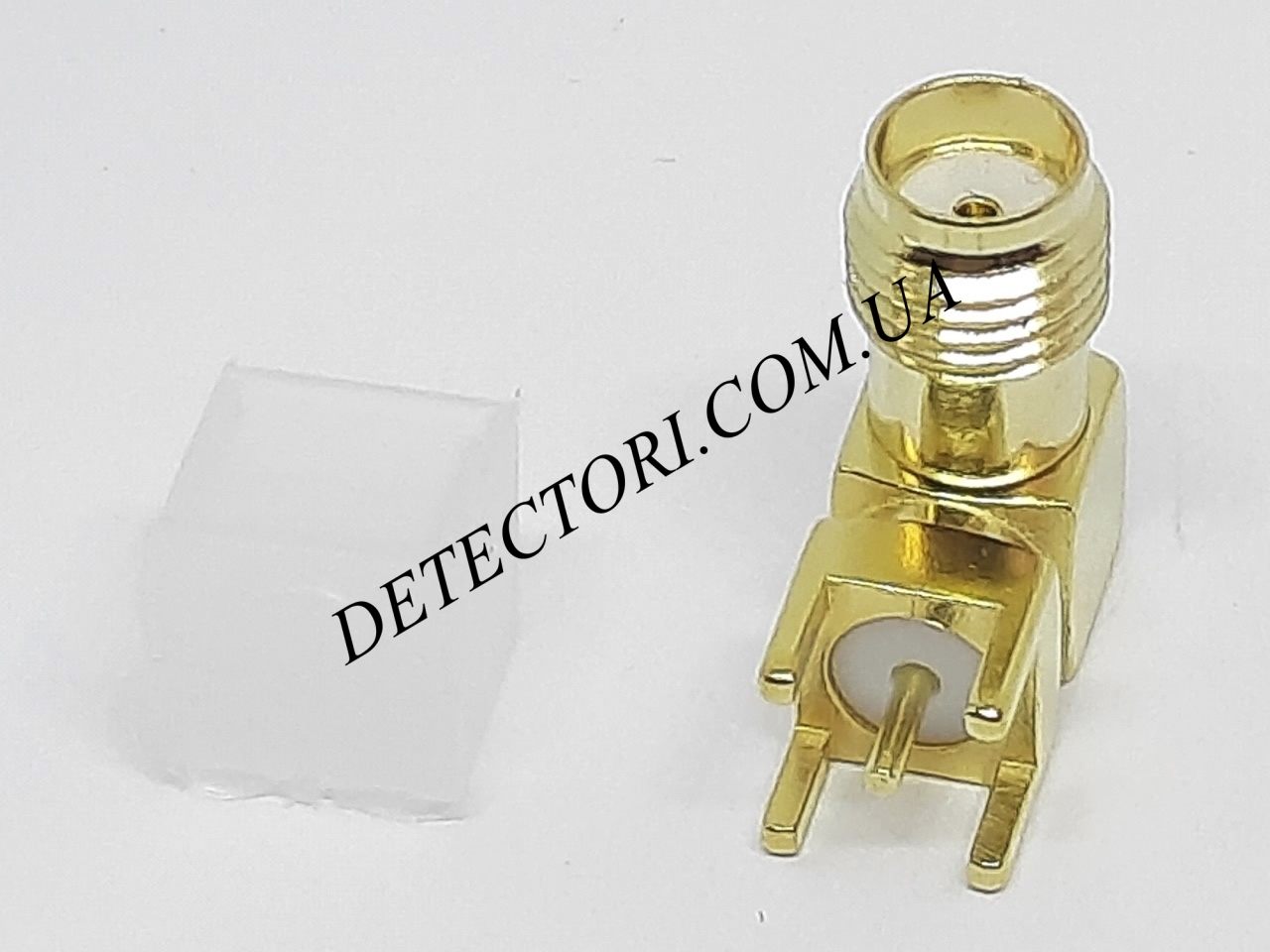

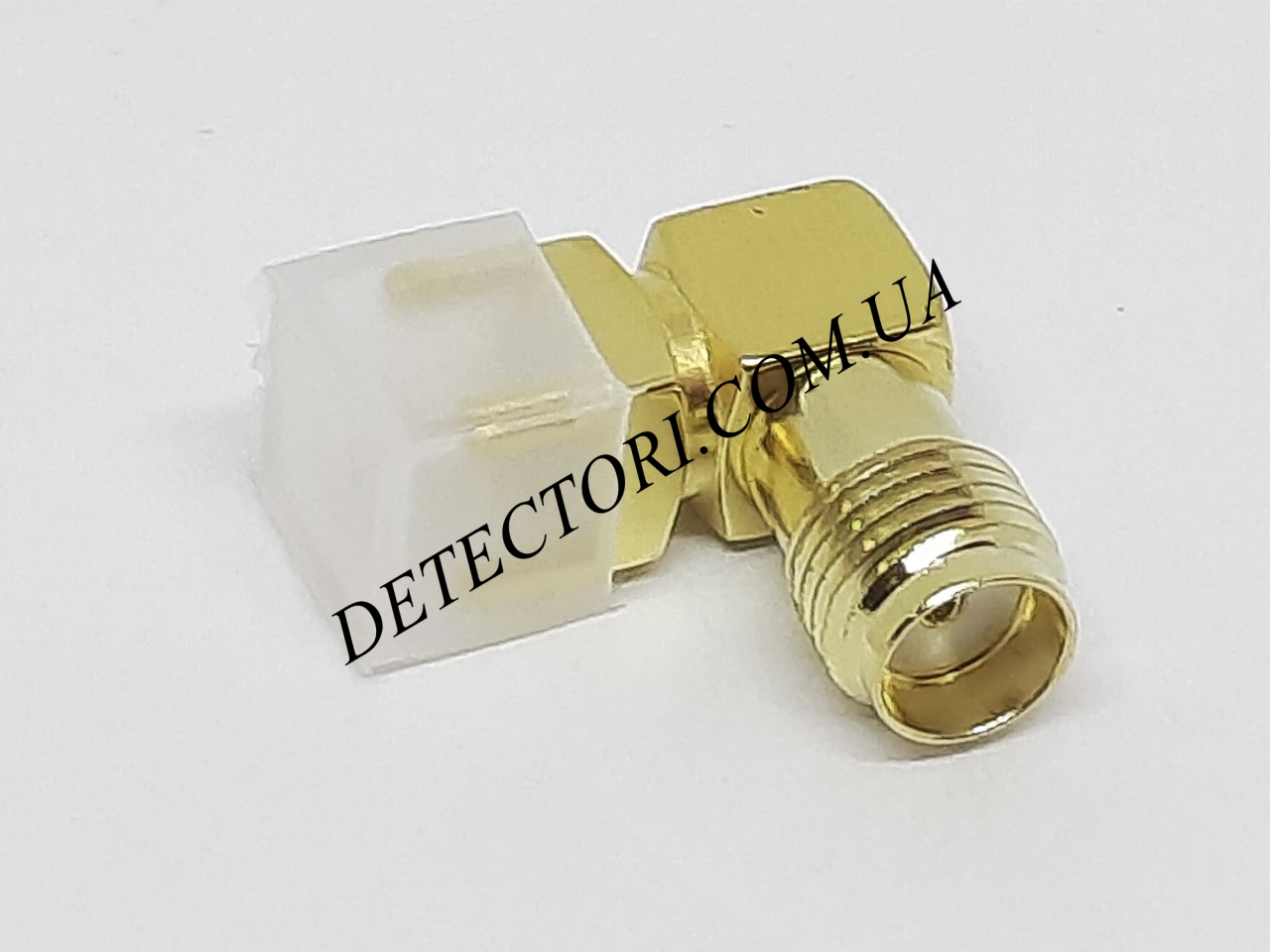

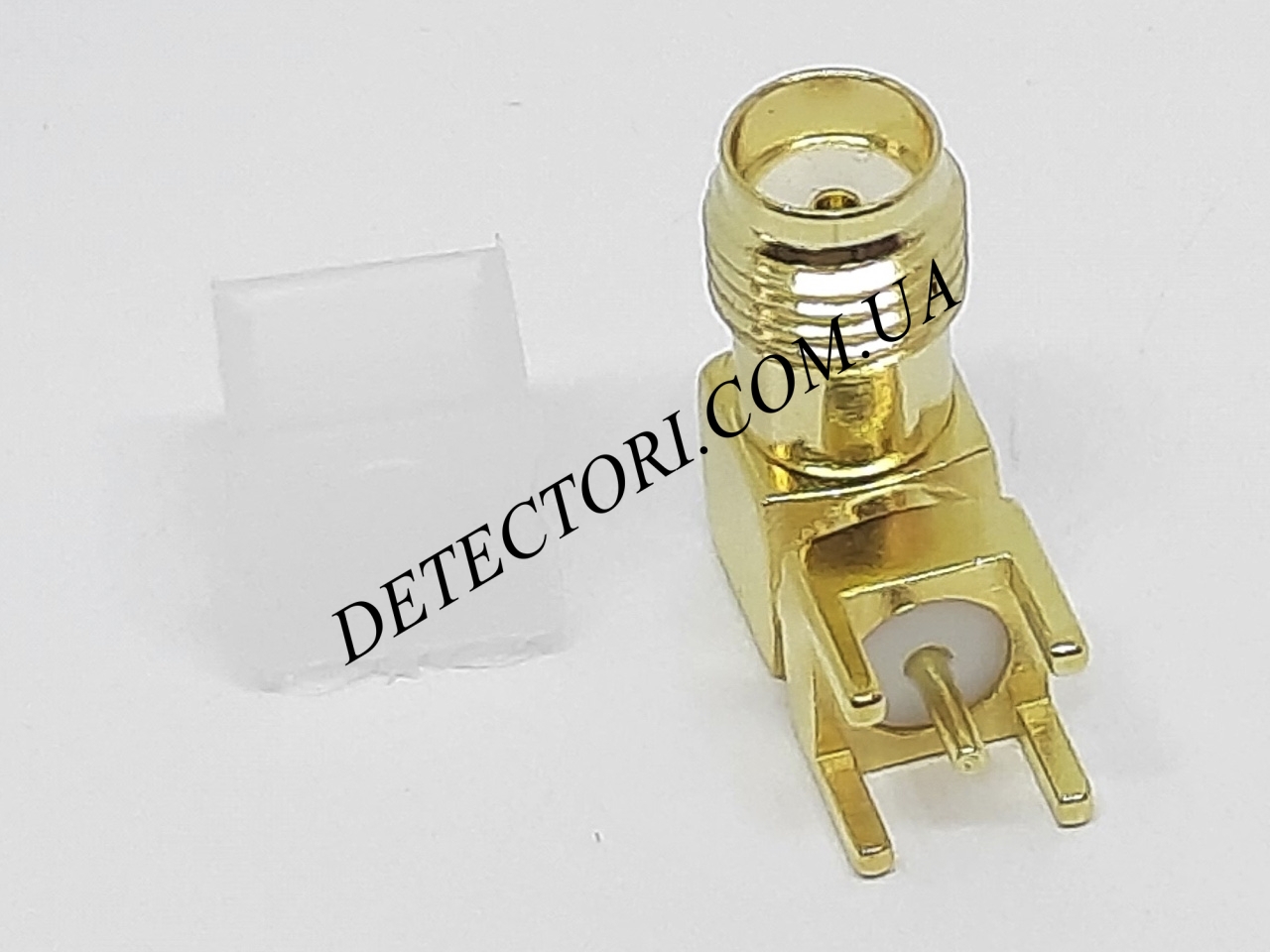

SMA-KWE гнездо угловое 14.5 мм коннектор на плату
SMA-KWE угловое гнездо 14.5 мм на плату – это высокочастотный коаксиальный разъем типа SMA Female, предназначенный для монтажа непосредственно на печатную плату (PCB). Коннектор имеет угловое исполнение, что позволяет экономить место внутри устройства и обеспечивает удобное подключение антенны или коаксиального кабеля в компактных электронных конструкциях.
Разъемы серии SMA используются в современном радиоэлектронном оборудовании, благодаря низким потерям сигнала, высокой механической надежности и возможности работы на высоких частотах. Угловое гнездо SMA-KWE представляет собой оптимальное решение для устройств беспроводной связи, телеметрии, GPS-навигации, Wi-Fi оборудования и различных RF-модулей.
Особенности коннектора SMA-KWE
Главным преимуществом данного разъема является его угловая конструкция, позволяющая размещать антенну или коаксиальный кабель параллельно печатной плате. Это особенно важно при разработке компактных электронных устройств где каждый миллиметр внутреннего пространства имеет значение.
Позолоченные контакты обеспечивают минимальное переходное сопротивление и качество передачи высокочастотного сигнала. Благодаря резьбовому соединению коннектор не боится вибраций и гарантирует надежную фиксацию даже при длительной эксплуатации.
Преимущества разъема
- компактное угловое исполнение;
- монтаж непосредственно на печатную плату;
- стабильная работа на высоких частотах;
- низкие потери сигнала;
- качественные позолоченные контакты;
- высокая механическая прочность;
- длительный срок службы;
- стойкость к окислению;
- надежное резьбовое соединение;
- совместимость с большинством SMA-антенн и адаптеров.
Технические характеристики
- Тип разъема: SMA Female (гнездо);
- Выполнение: угловое, 90°;
- Тип монтажа: на печатной плате (PCB);
- Монтажная высота: 14 мм;
- Волновое сопротивление: 50 Ом;
- Рабочая частота: до 18 ГГц;
- Тип соединения: резьбовое;
- Материал контактов: латунь;
- Покрытие контактов: позолота;
- Материал изолятора: PTFE (тефлон);
- Корпус: металл;
- низкие потери сигнала;
- Высокая устойчивость к вибрациям и механическим нагрузкам.
Где используется SMA-KWE гнездо
- Wi-Fi маршрутизаторы и точки доступа;
- GSM, 3G, 4G и LTE модемы;
- GPS и ГЛОНАСС приемниках;
- LoRa и IoT устройства;
- SDR-приемниках;
- радиостанциях и трансиверах;
- измерительное оборудование;
- антенных усилителях;
- телеметрических системах;
- беспроводных модулях ESP32 и Arduino-проектах;
- системах автоматизации;
- промышленной электронике;
- телекоммуникационном оборудовании;
- лабораторных и исследовательских стендах.
Монтаж и эксплуатация
Разъем устанавливается методом пайки непосредственно на печатную плату и обеспечивает надежную механическую крепь. Для получения максимальной характеристики передачи сигнала рекомендуется использовать печатные платы с правильно рассчитанными RF-дорожками и коаксиальные кабели с волновым сопротивлением 50 Ом.
