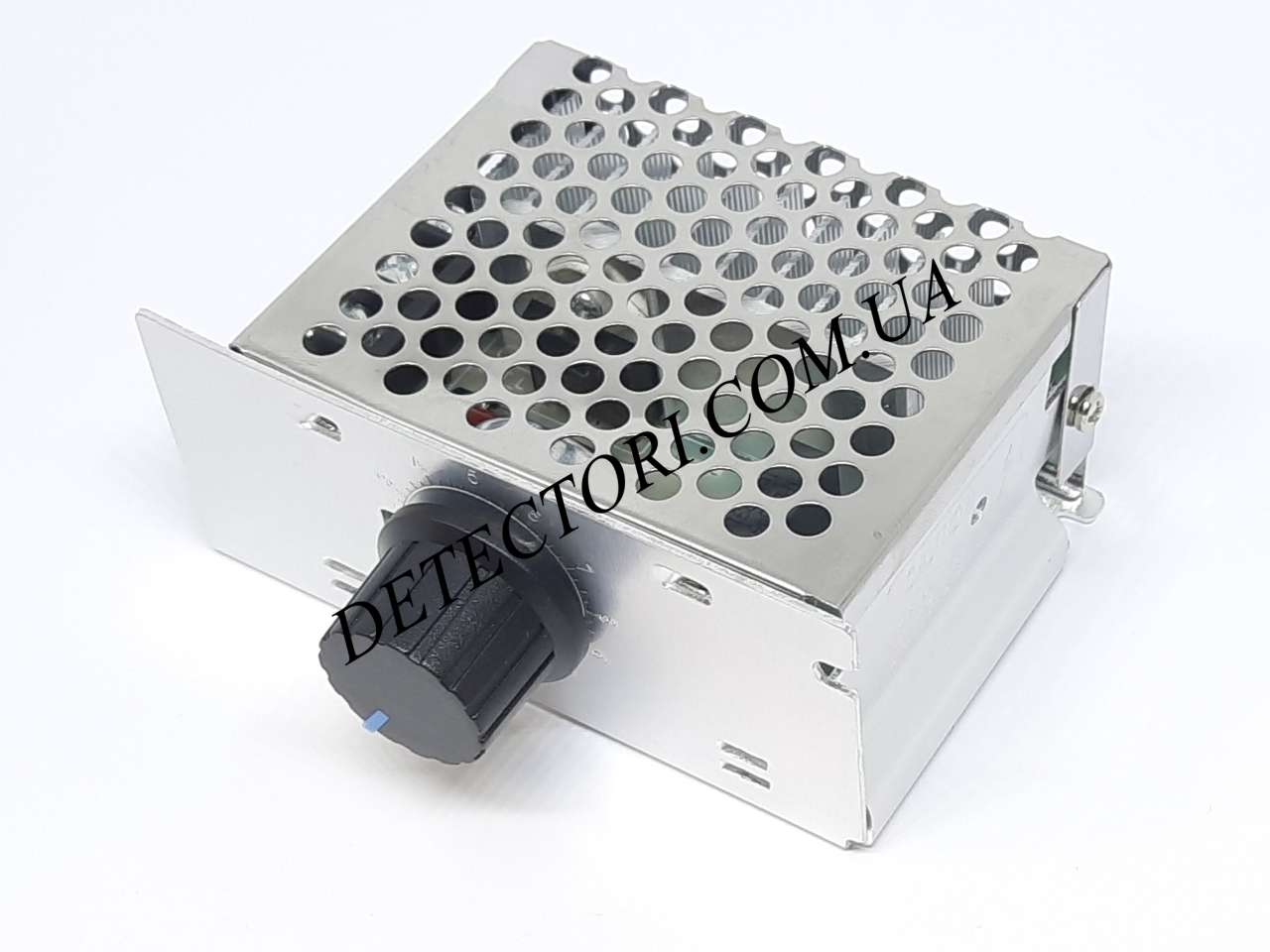

Симисторный регулятор мощности на 4000W в металлическом корпусе

Симисторный регулятор мощности на 4кВт предназначен для регулировки потребляемой мощности различных электронных устройств: лампы накаливания, нагреватели, тэны, электродвигатели, паяльники, вентиляторы и т.д. К симисторному регулятору нельзя подключать: светодиодные и энергосберегающие лампы, бытовые электронные устройства, трансформаторы, и т.д.

Максимальная мощность нагрузки для данного регулятора до 4кВт. При подключении постоянной нагрузки более 2кВт необходимо обеспечить обдув радиатора, или увеличить его размер.

Симисторные регуляторы мощности широко применяются для управления оборотами электродвигателей, но следует учитывать что двигатели, работающие при динамических нагрузках: различный электроинструмент, станки и т.д. по мере снижения оборотов теряют и свою мощность! Это может привести остановки двигателя при работе на низких оборотах при появлении нагрузки!

Принцип работы симисторного регулятора мощности (Также их называют димеры) основан на фазовом принципе управления. На рисунке ниже показано как изменяется синусоида переменного напряжения в зависимости от положения ручки управления регулятором мощности.

Технические характеристики:

• Максимальная мощность, Вт: 4000;
• Рабочее напряжение, В: 220;
• Количество фаз: однофазный;
• Используемый симистор: BTA41-600;
• Габаритные размеры, мм: 85*72*38

Схема подключения нагрузки к симисторному регулятору мощности на 4000Вт:
