Ручной намоточный станок NZ-1M

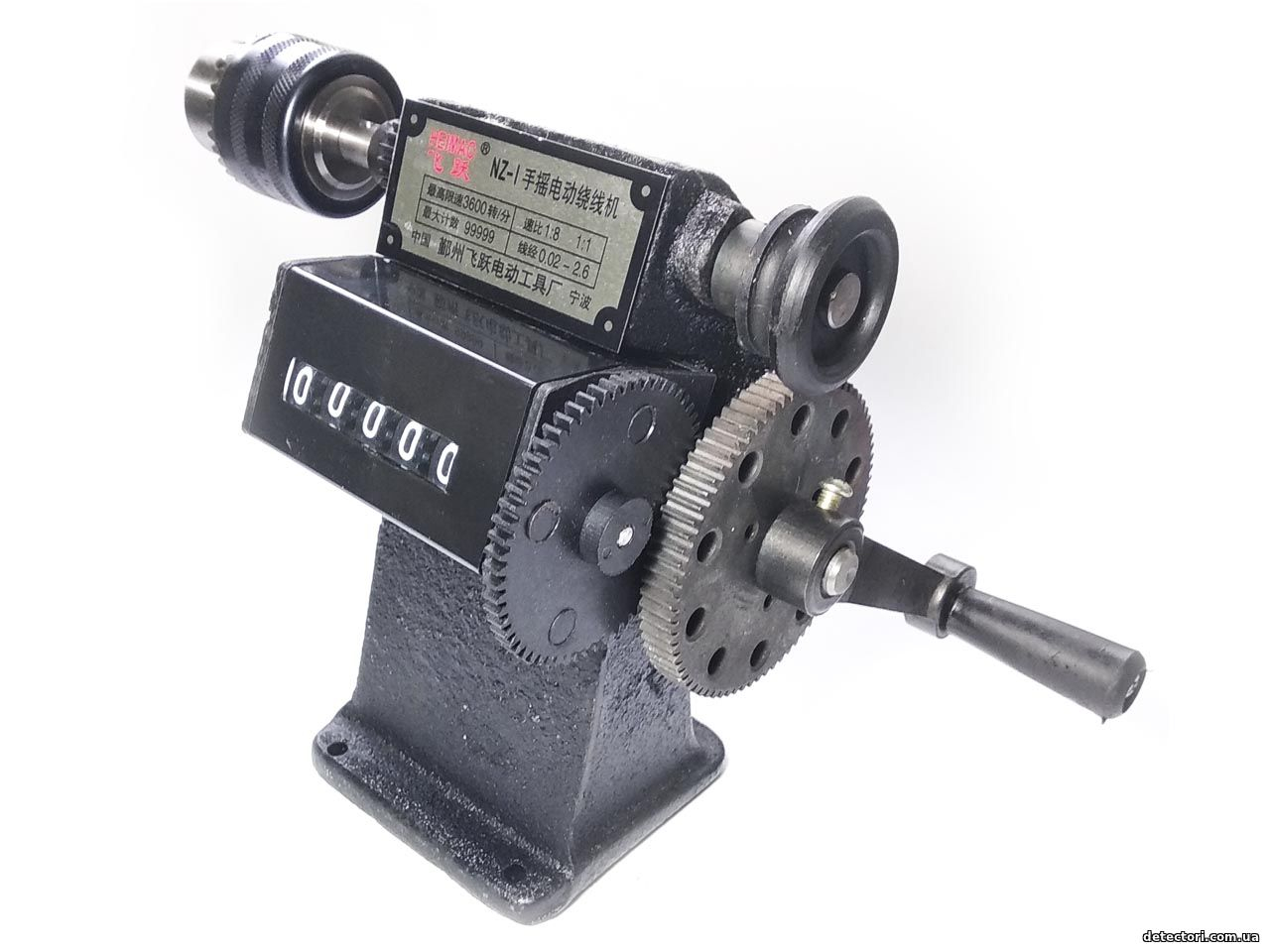

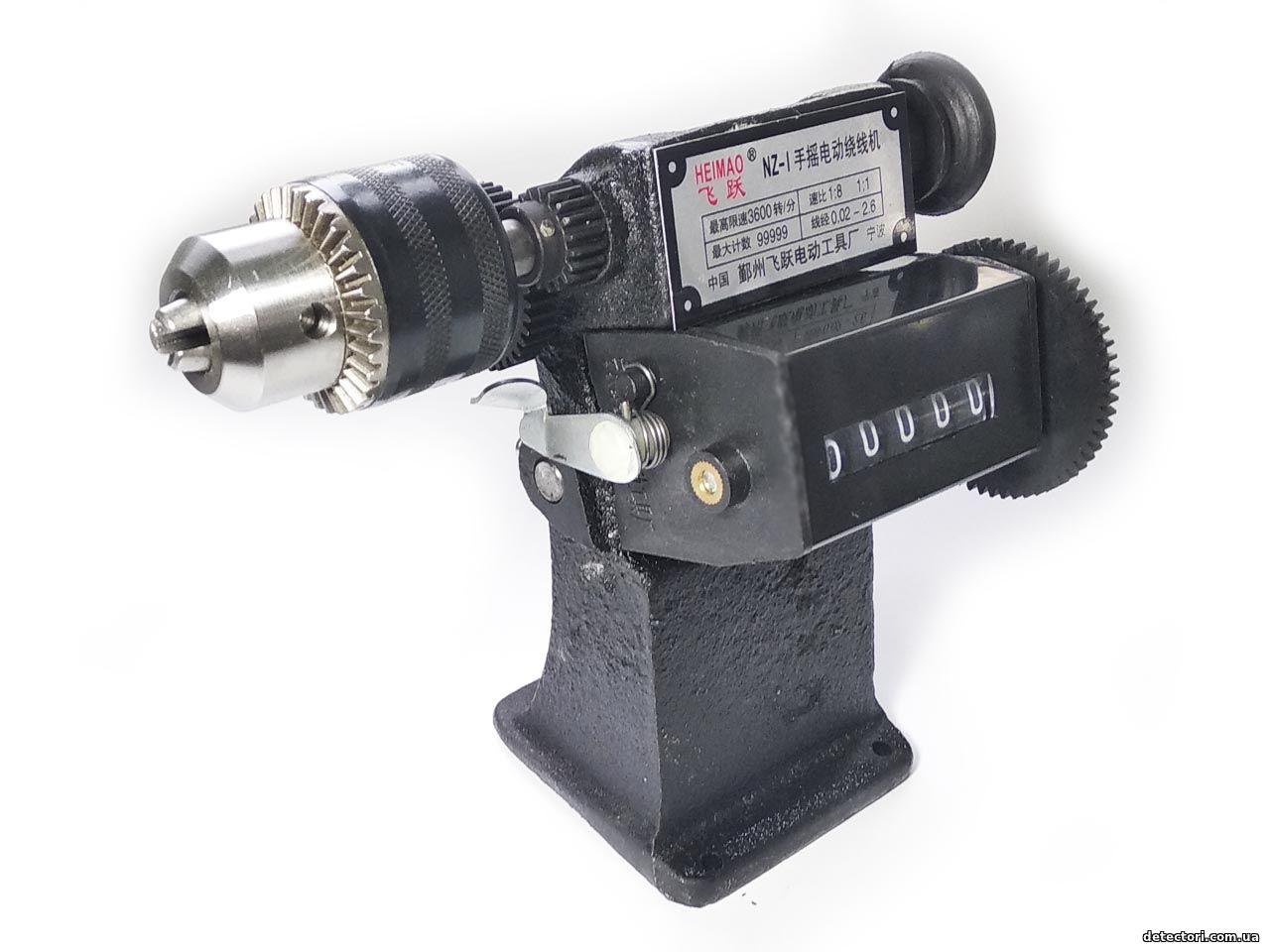

NZ-1M - это ручной намоточный станок с механическим счетчиком оборотов и сверлильным патроном вместо стандартного 10мм вала. Сверлильный патрон позволяет зажимать каркасы, ферритовые стержни, а также устанавливать на станок вал необходимого вам диаметра. Сверлильный патрон накручивается на резьбовой вал установленный на станке, поэтому при необходимости его можно сменить на другой.

Видео-обзор модели NZ-1M с патроном

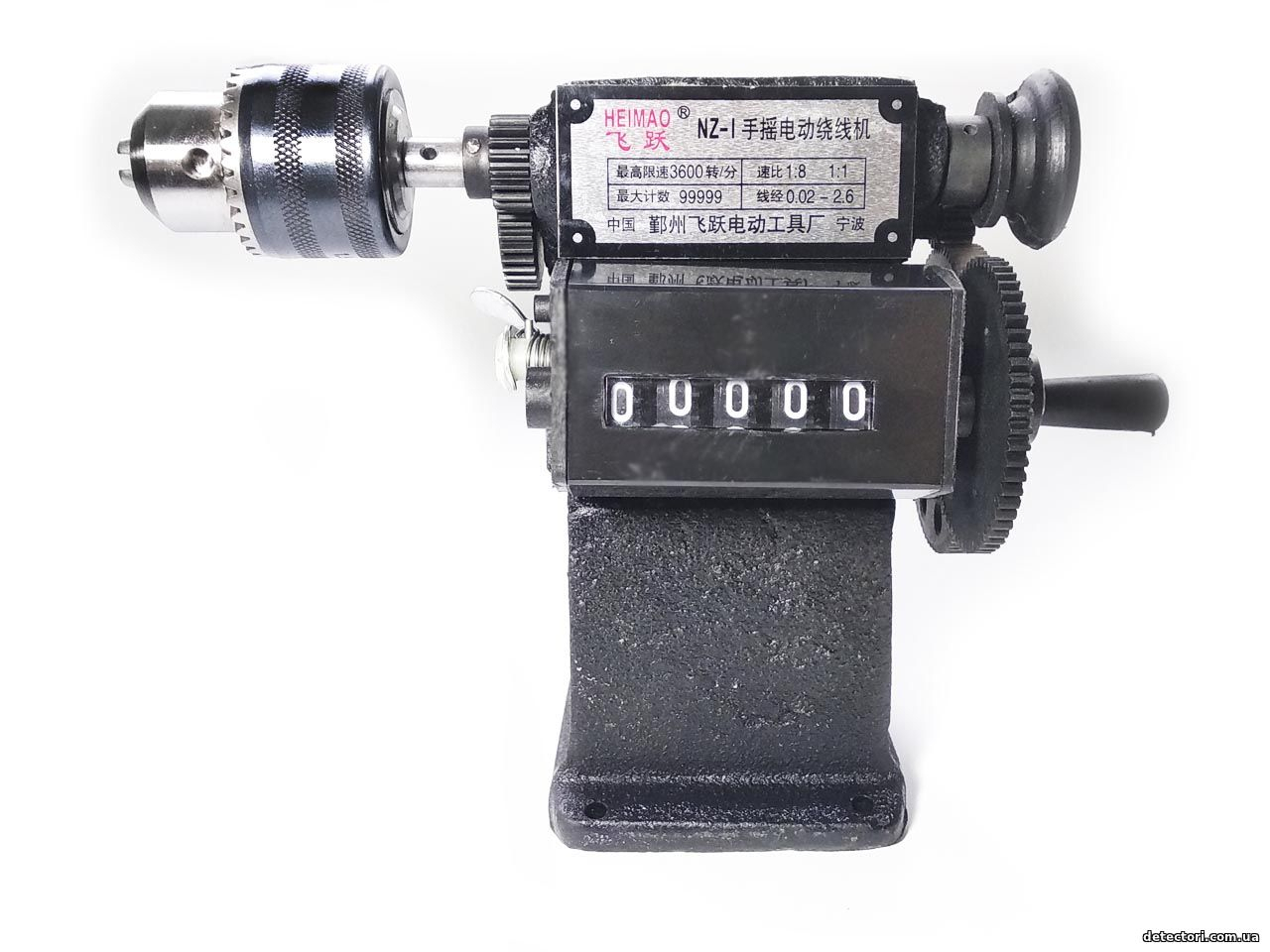

Механический счетчик оборотов который считает в обоих направлениях (переходит через 0) с рычагом сброса на 0. Приводная шестерня в наших станках выполнена из металла (В продаже бывают аналогичные намоточные станки с пластиковой приводной шестерней).

Также у станка есть шкив для подключения ременной передачи с электроприводом.

Технические особенности

Станок NZ-1M оснащен ручкой вращения, что обеспечивает плавный ход и позволяет точно регулировать скорость намотки. Конструкция предусматривает возможность фиксации катушки, предотвращающей люфты и неравномерную укладку проволоки.

Наличие механического счетчика витков (в большинстве модификаций) значительно упрощает процесс изготовления электронных компонентов, где критически важно точное количество витков. Прочное металлическое основание гарантирует долговечность и устойчивость во время работы.

Технические характеристики намоточного станка NZ-1M:

• Диапазон счета - 0 - 99999;
• Передаточное отношения - 1:8 (один оборот ручки = 8 оборотам вала станка);
• Диаметр патрона - от 1,5 до 13мм;

Сфера применения

1. изготовление трансформаторов и автотрансформаторов
2. намотка катушек индуктивности
3. производство и ремонт электронных компонентов
4. работа с монтажной проволокой
5. перемотка кабеля и проводов
6. радиолюбительские и DIY-проекты
