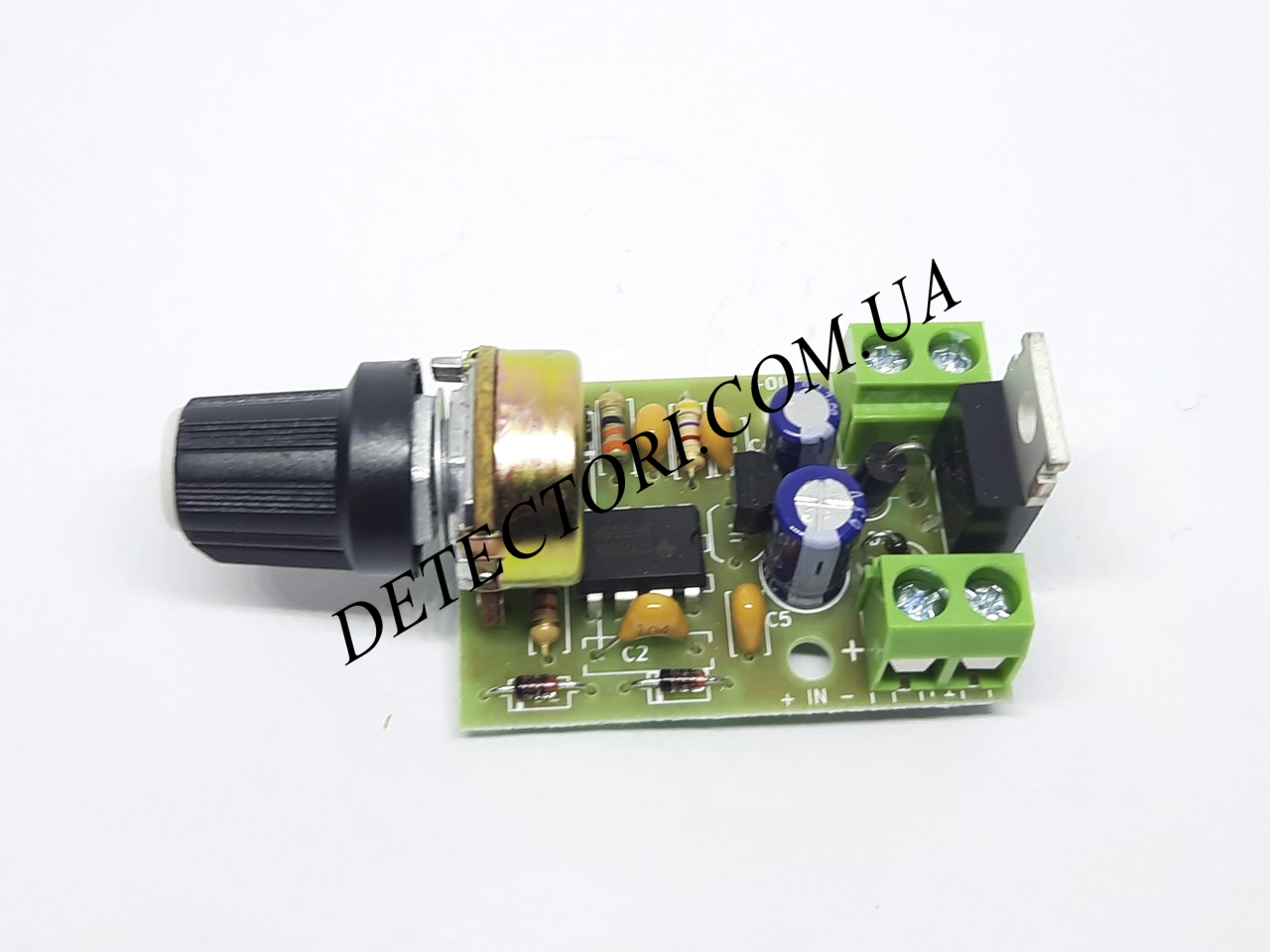

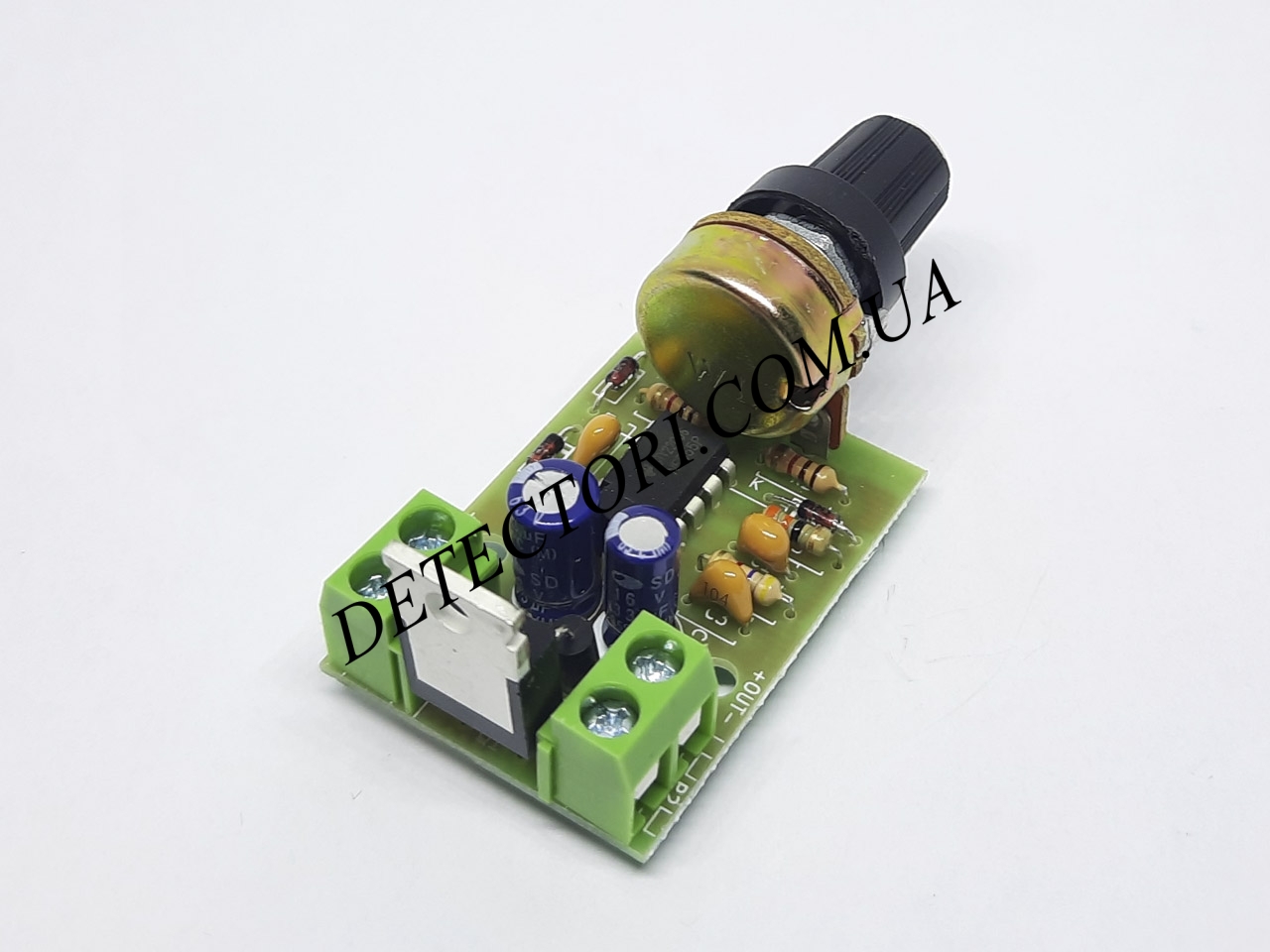

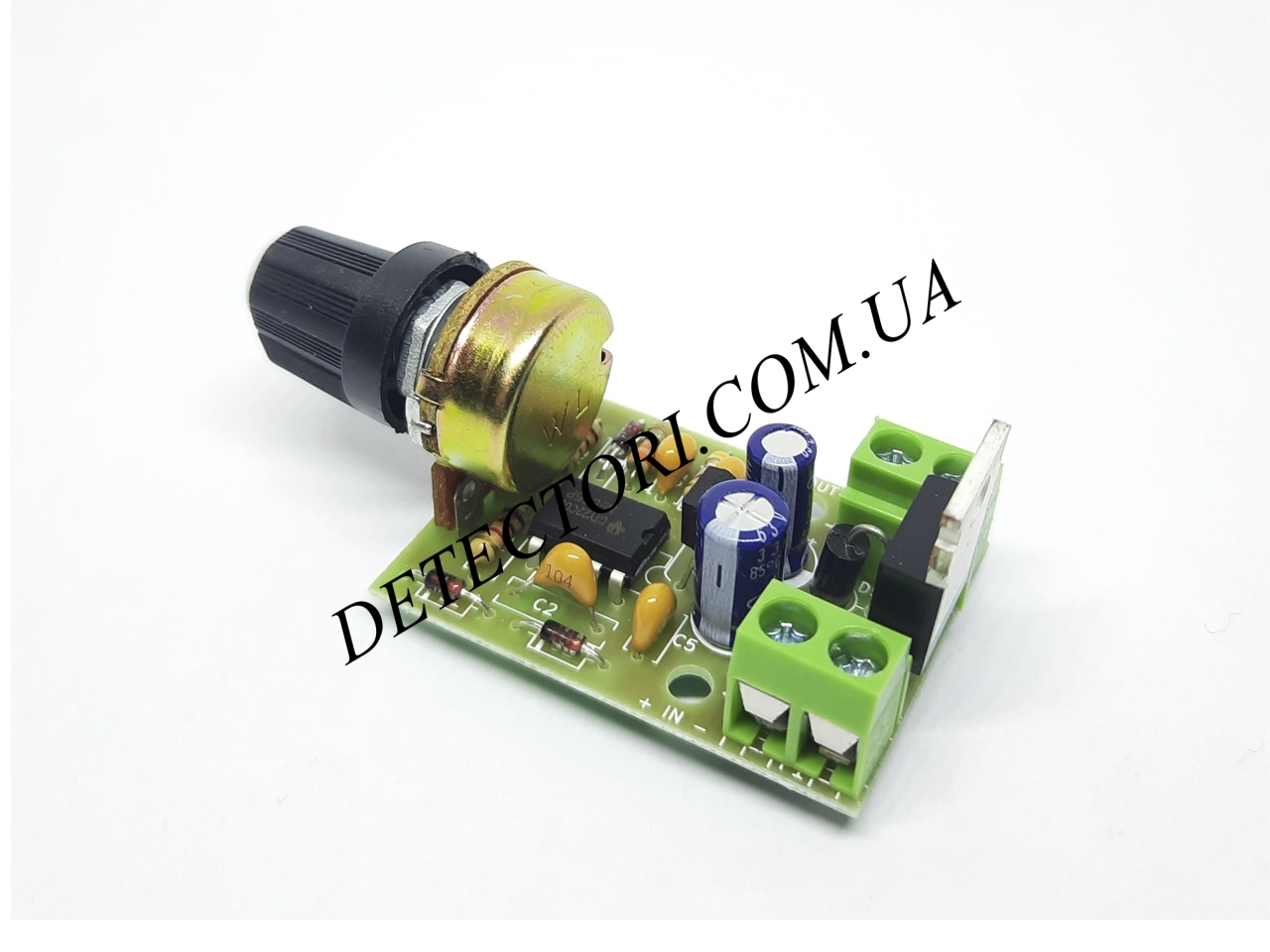

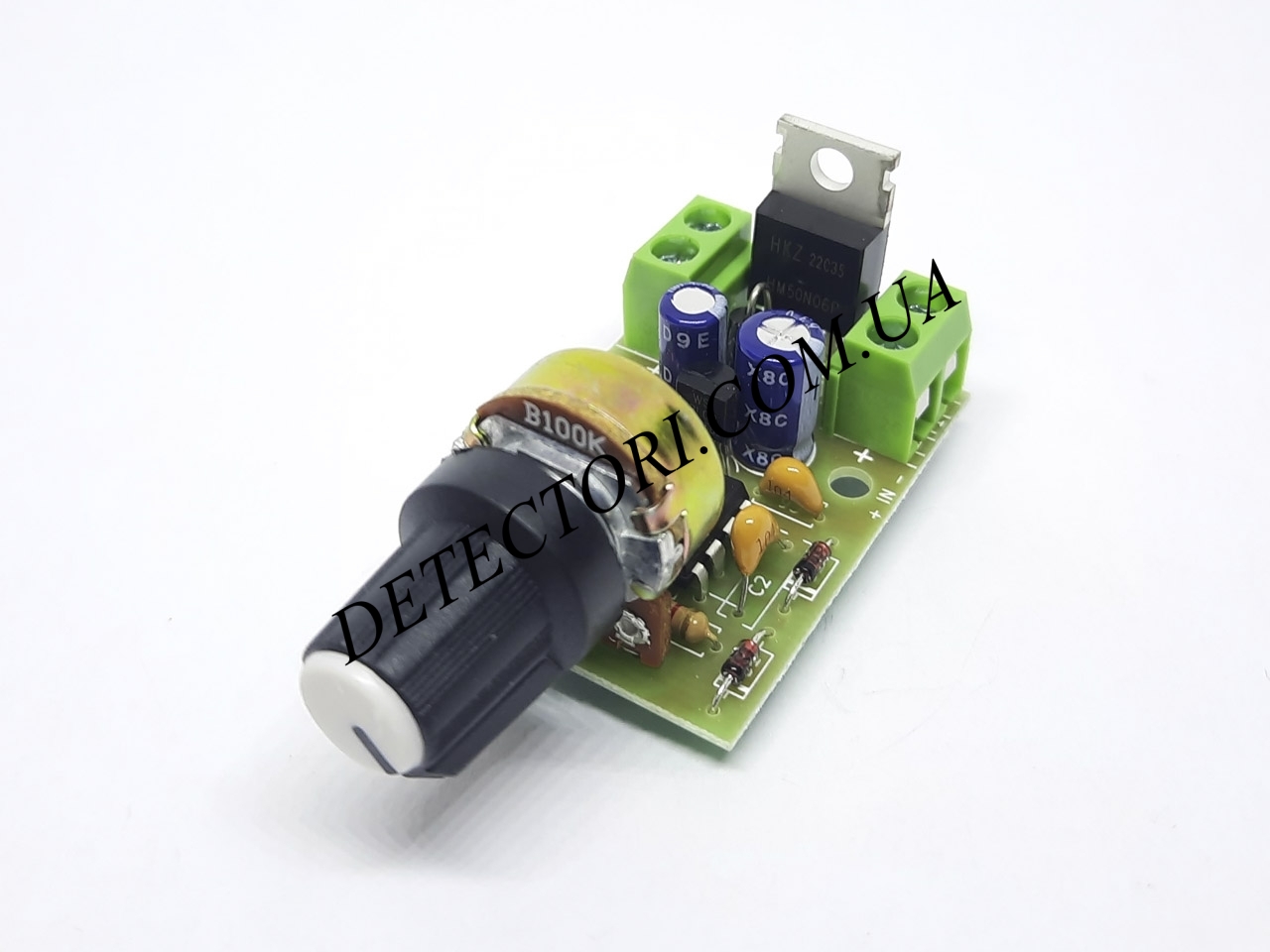

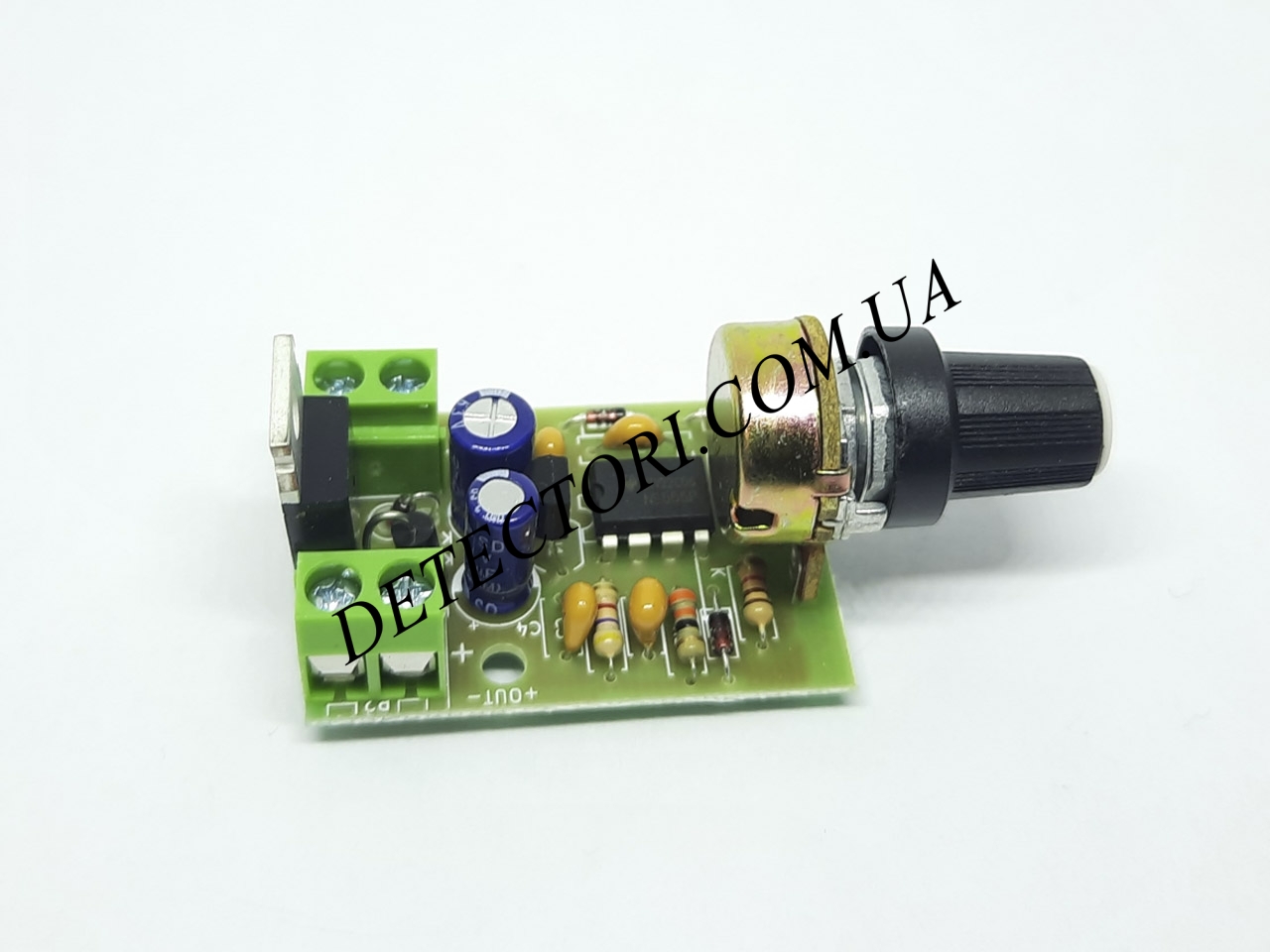

Регулятор оборотов двигателя Radio-Kit M124.M1 0.3 кВт

Модуль регулятора оборотов двигателя M124.M1 с широтно-импульсной модуляцией (ШИМ). Устройство регулирует средний ток в напряжении, а импульсный остается неизменным и максимальным. Применяется M124.M1 совместно с устройствами, питающимися от постоянного тока.

Основные возможности и применение:

• Регуляция мощности: Позволяет реализовать регулятор мощности по ШИМ.
• Используется для регулировки скорости вращения коллекторных электродвигателей постоянного тока, мощности нагревательных приборов, ламп накаливания, светодиодных лент 12-24В и других устройств.
• Свойства: Высокий КПД, большая погрузочная способность и широкий диапазон питающих напряжений.

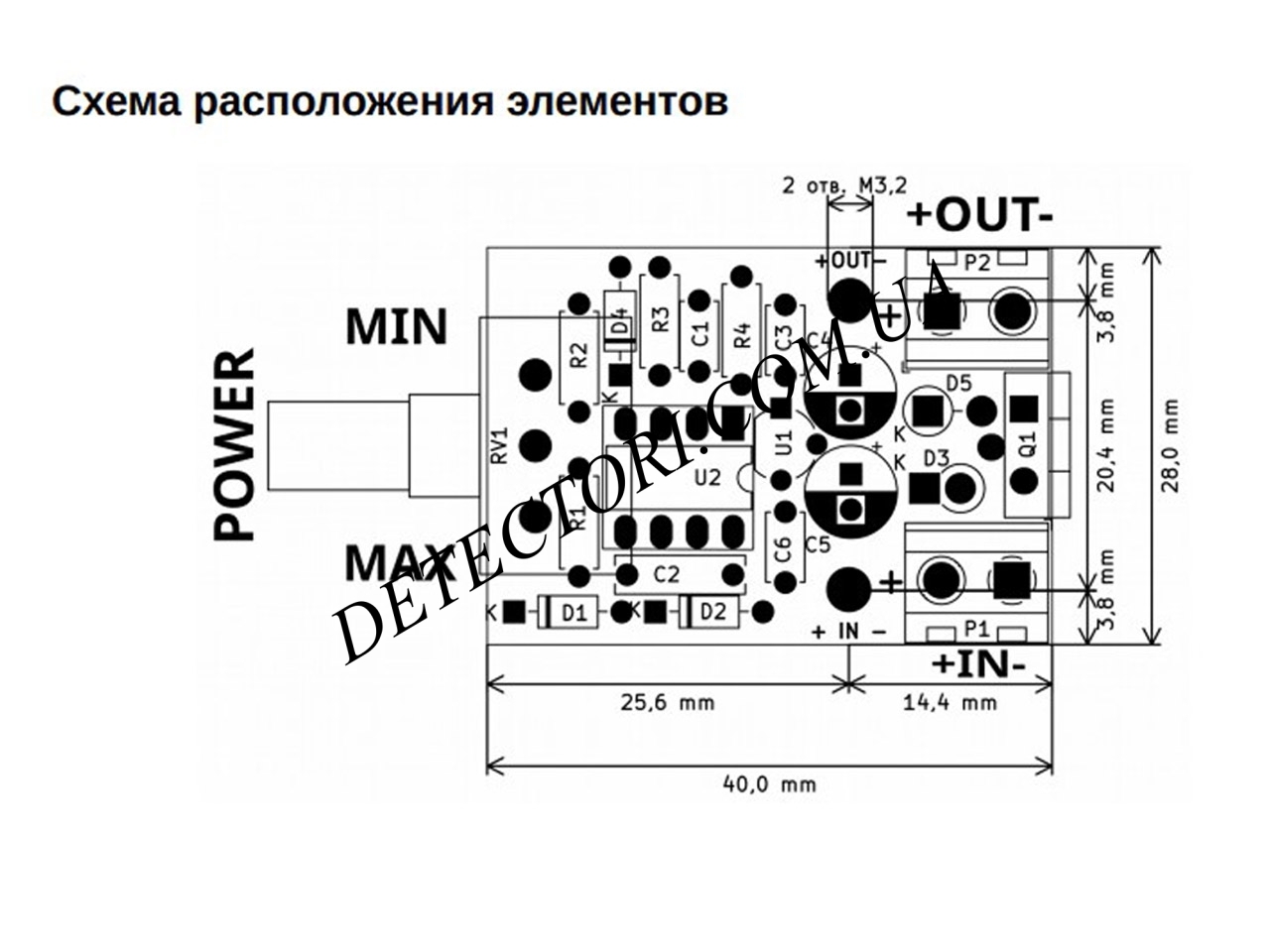

• Схема регулятора: Сменный генератор на микросхеме NE555 и коммутируемый транзистор Q1.
• Широтно-импульсная модуляция: импульсы сменяются переменным резистором RV1 в пределах 0,05-0,95.
• Диапазон питания: От 12 до 30 вольт, снабжается стабилизатором для расширения допустимого диапазона напряжения питания.
• Защита от переполюса: В схеме установлена защита от переполюса схемы управления.

Технические характеристики Radio-Kit M124.M1:

• Напряжение, А: 12 – 30
• Потребляемый ток, мА:10
• Ток нагрузки, А: 10
• Максимальный импульсный ток, А: 25
• Мощность двигателя, кВт: до 0.3
• Размер платы, мм: 40x28x25
