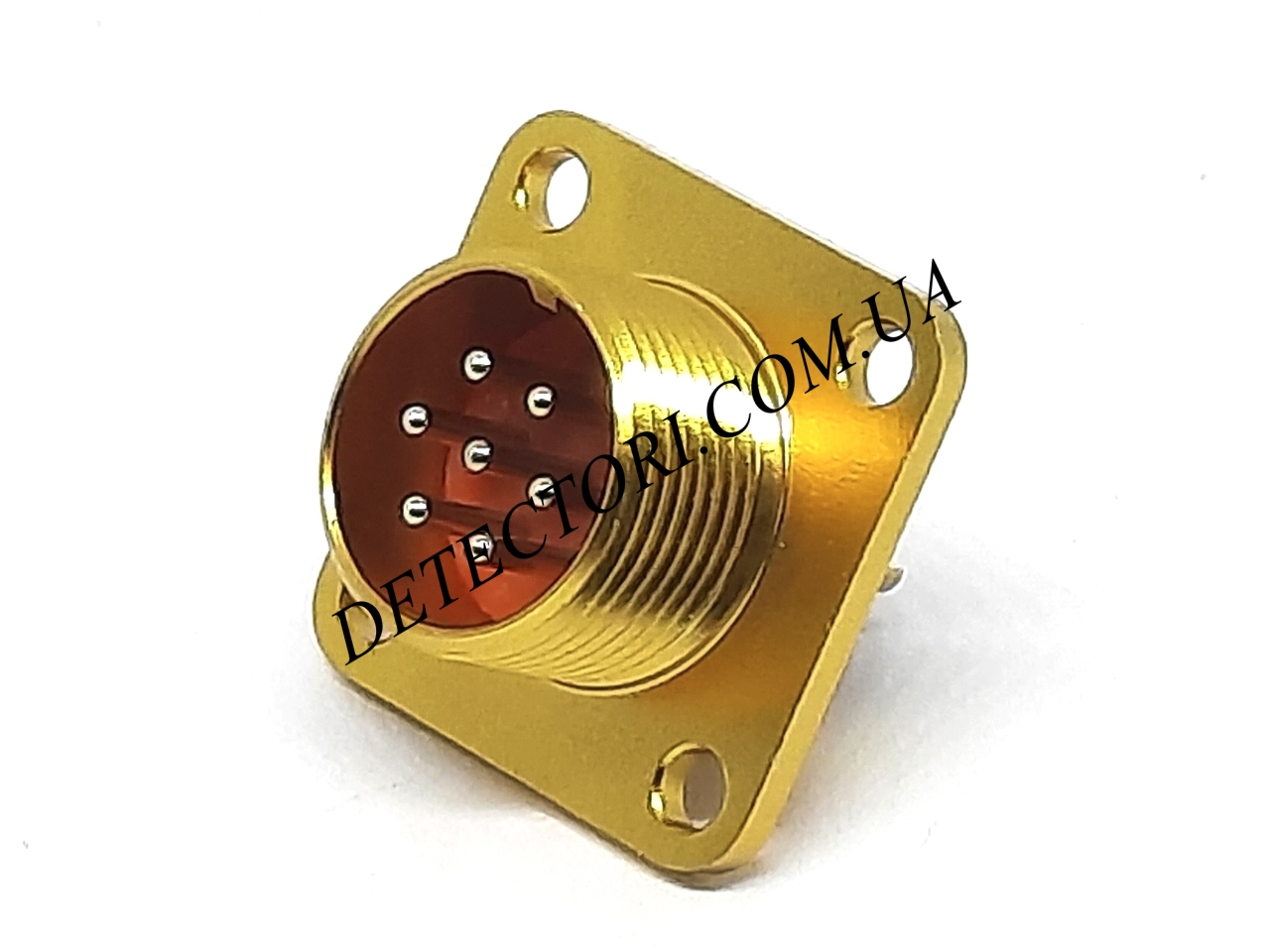

Разъем PC-7ZB(РС7) панельный штекер с квадратным фланцем на 7 контактов

Разъем PC-7ZB(аналог советского разъема РС7) панельный штекер с квадратным фланцем на 7 контактов – это технический многоконтактный соединительный элемент серии PC, предназначенный для стационарного монтажа в корпуса приборов, щитовые панели и инженерные конструкции. Благодаря квадратному фланцу, он обеспечивает жесткую фиксацию на панели, исключает люфты и облегчает монтаж даже в ограниченном пространстве. Этот разъем подходит для приложений, где требуется надежное соединение электрических цепей с возможностью частого подключения/разъединения.

Разъем PC-7ZB отличается конструктивной простотой, механической надежностью и высокой электрической устойчивостью контакта, что делает его оптимальным выбором для профессиональных монтажных работ в промышленных и бытовых системах.

Преимущества

• надежный панельный крепеж с квадратным фланцем;
• стабильный контакт из-за высоких нагрузок;
• удобство монтажа и обслуживания;
• крепкий металлический корпус;
• универсальность применения в разных отраслях.

Технические характеристики

• Количество контактов: 7
• Форма фланца: квадратная
• Материал корпуса: алюминиевый сплав
• Контакты: медные
• Рабочее напряжение: 200 В
• Рабочий ток: 5 А
• Температурный диапазон: –40 °C до +85 °C

Форма квадратного фланца с крепежными отверстиями позволяет легко интегрировать разъем в конструкцию прибора или шкафа управления без необходимости дополнительных адаптеров.

Где используется

1. в промышленном оборудовании для подключения датчиков, приводов, контроллеров;
2. в электротехнических щитах и системах управления;
3. в лабораторной технике и приборах измерений;
4. в телекоммуникационных системах для передачи сигналов и питания;
5. в оборудовании автоматизации и сервисных стендах;
6. в специальных инженерных решениях , где важна жесткая фиксация разъема на панели.

Этот разъем позволяет обеспечить стабильный контакт с минимальными потерями сигнала и защищенным механическим креплением, что делает его универсальным компонентом для проектирования сложных технических систем.
