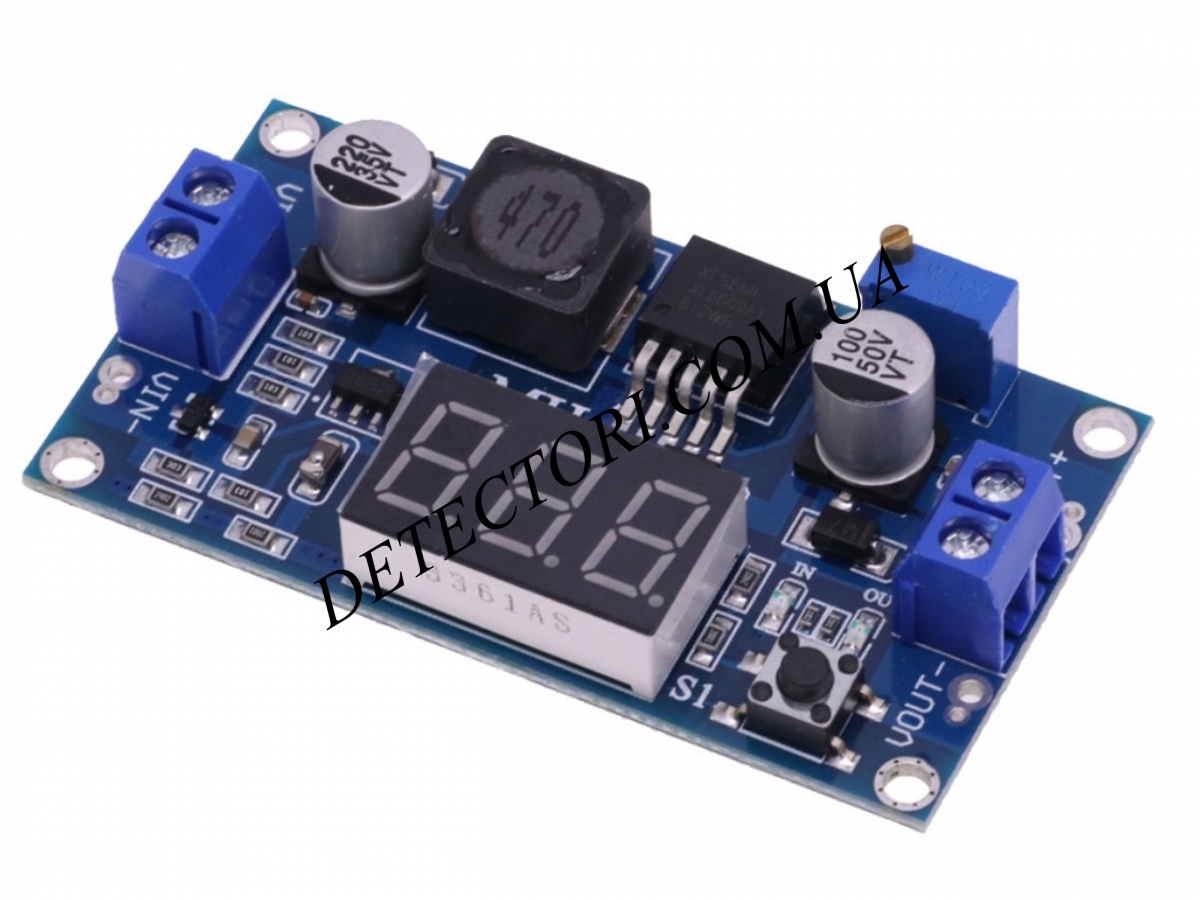

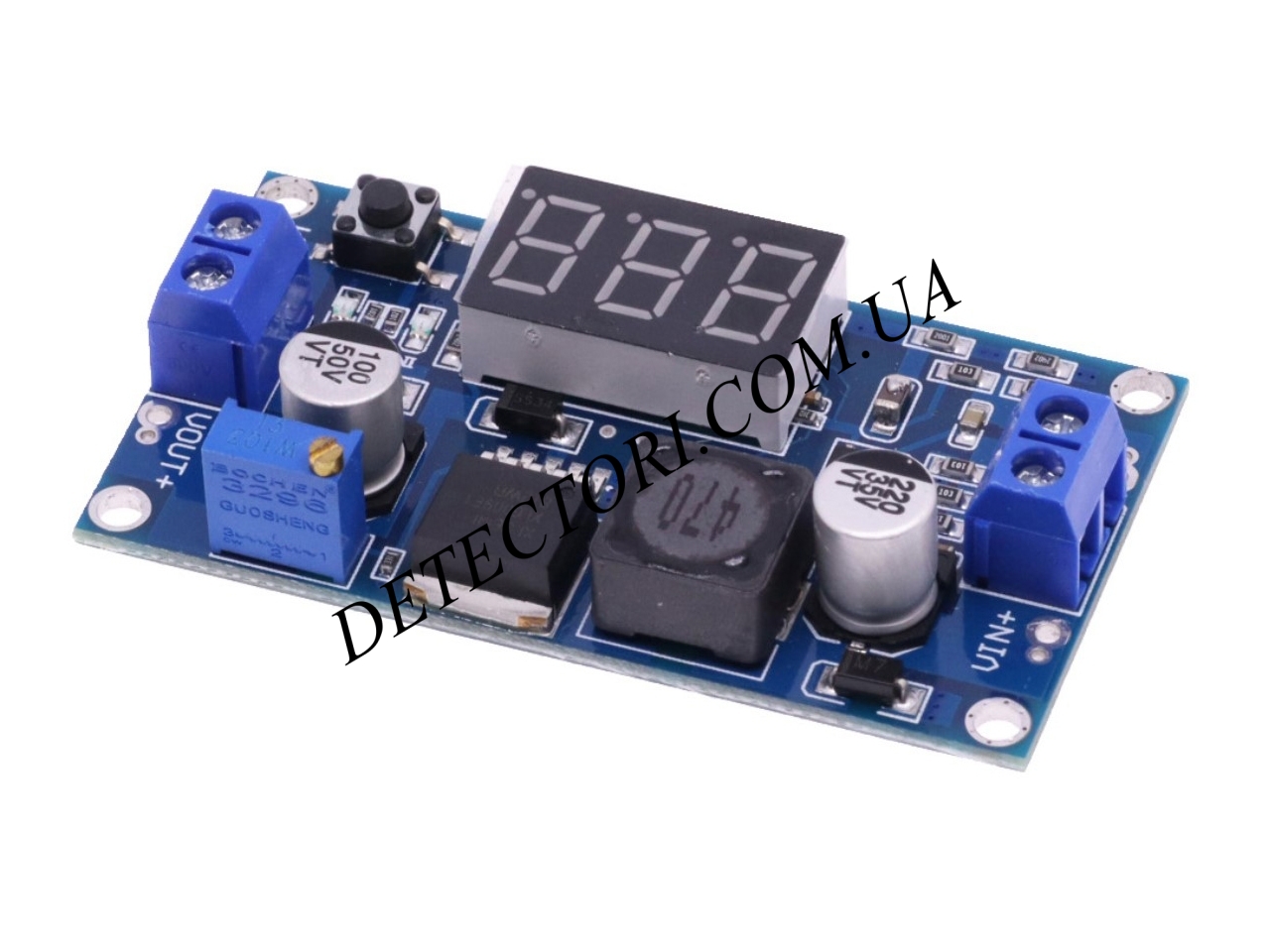

Повышающий преобразователь конвертер XL6009-LED 4.5-32В в 5-35В с вольтметром

Повышающий преобразователь XL6009-LED – это конвертер напряжения, собранный на чипе XLSEMI XL6009E1, позволяет увеличить напряжение постоянного тока в диапазоне от 4.5-32 В до 5-35 В. Модуль имеет встроенный вольтметр и защиту.

Подключение преобразователя:

1. подключить источник напряжения к входам конвертера,
2. подключить нужное устройство к выходам
3. подать питание.

Для подключения входного напряжения конвертер имеет две клеммы - IN+ и IN-. Подключение источника входного напряжения производится пайкой.

Для подключения устройств к выходу конвертера предусмотрены две клеммы – OUT+ и OUT-.

Есть две светодиодные индикации:

• Наличие входного напряжения IN
• Подача напряжения на выходе OUT

Одним из ключевых элементов управления конвертером является резистор, расположенный на корпусе устройства. Он позволяет изменять значение выходного напряжения.

XL6009 имеет ряд преимуществ по сравнению с аналогами, например LM2577. Интегрированный полевой транзистор вместо биполярного, частота преобразования 400кГц (по сравнению с 52кГц в LM), частотная компенсация для оптимизации под напряжение питания и ток нагрузки.

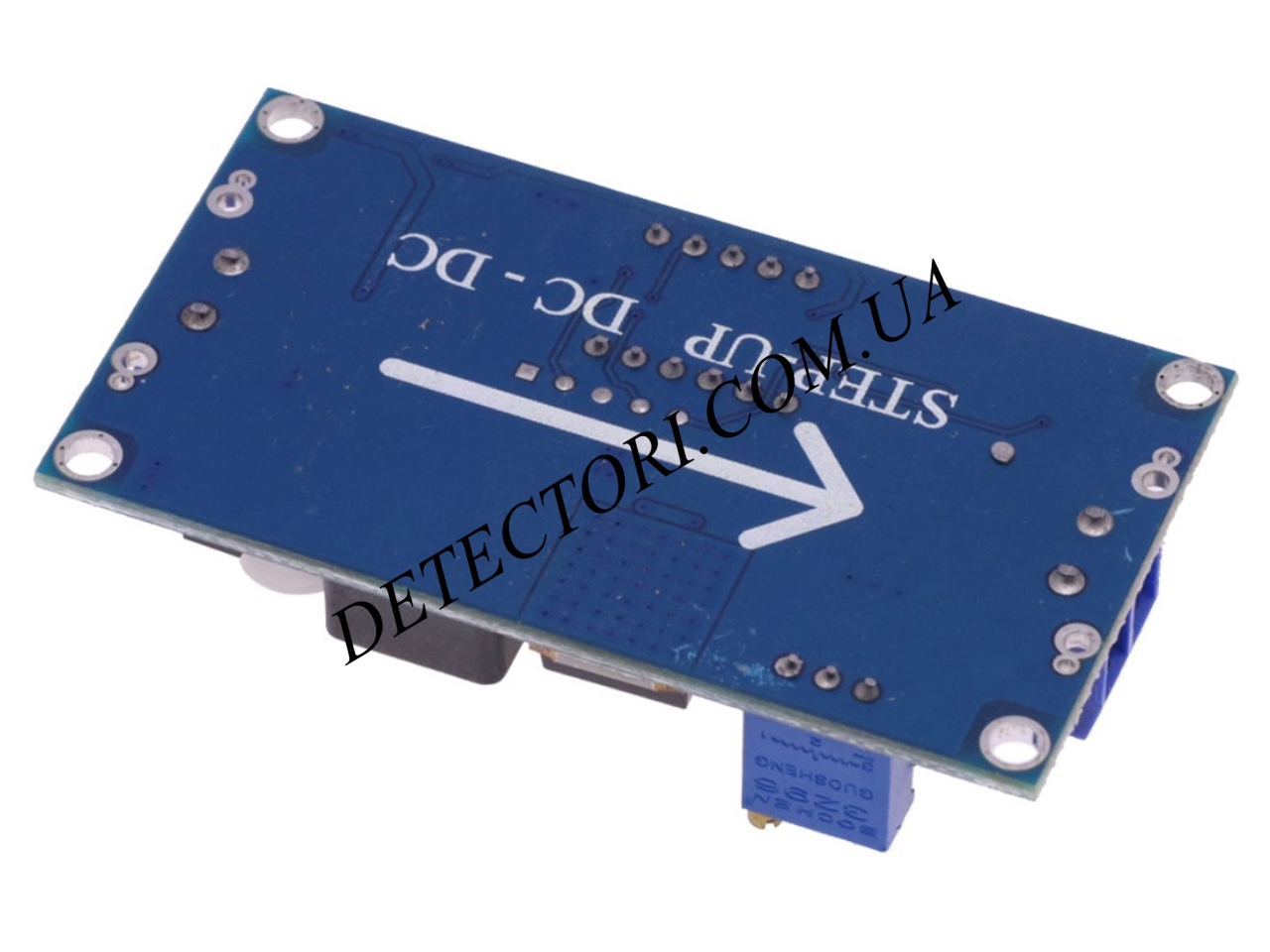

Необходимо отметить также наличие двух монтажных отверстий на плате для удобного закрепления устройства.

Технические характеристики модуля конвертера XL6009:

• Входное напряжение, В: 4.5-32
• Выходное напряжение, В: 5-35
• Входящий ток, А: 4
• Частота преобразования, кГц: до 400
• КПД, %: 94

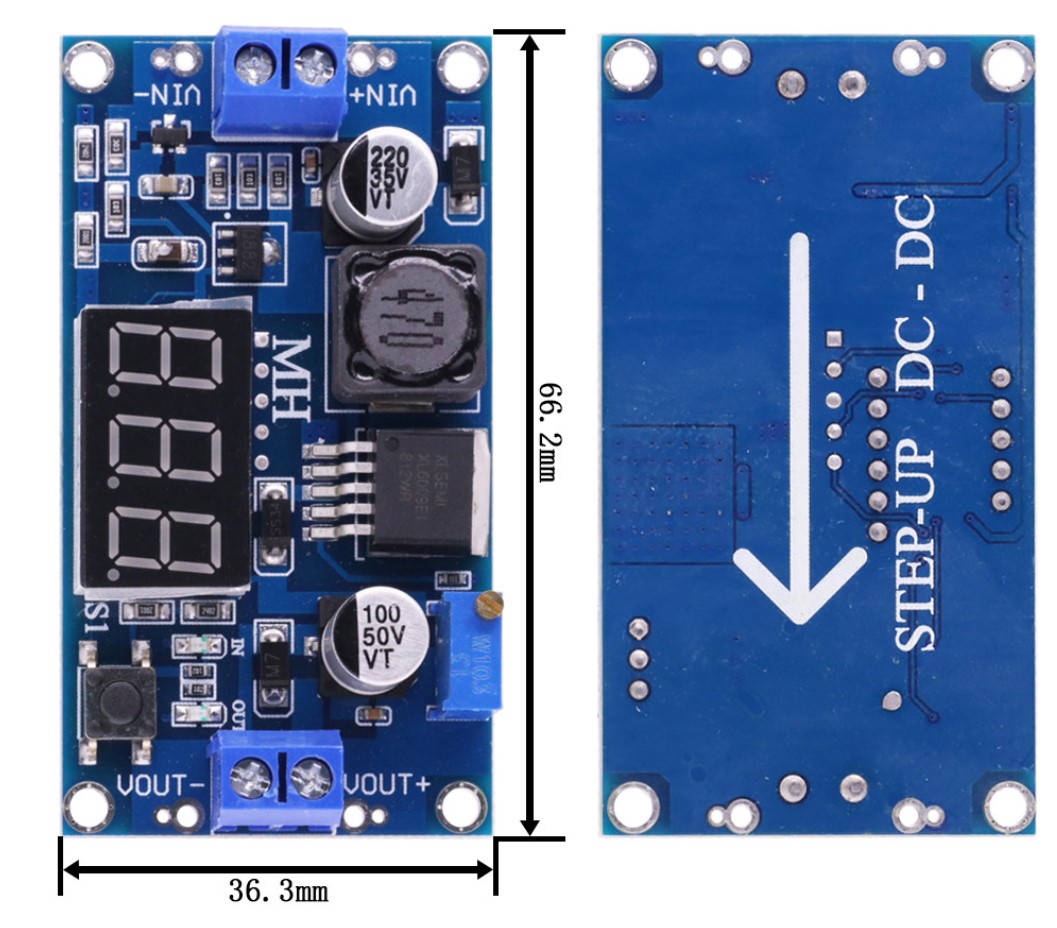

• Размеры, мм: 66х36
