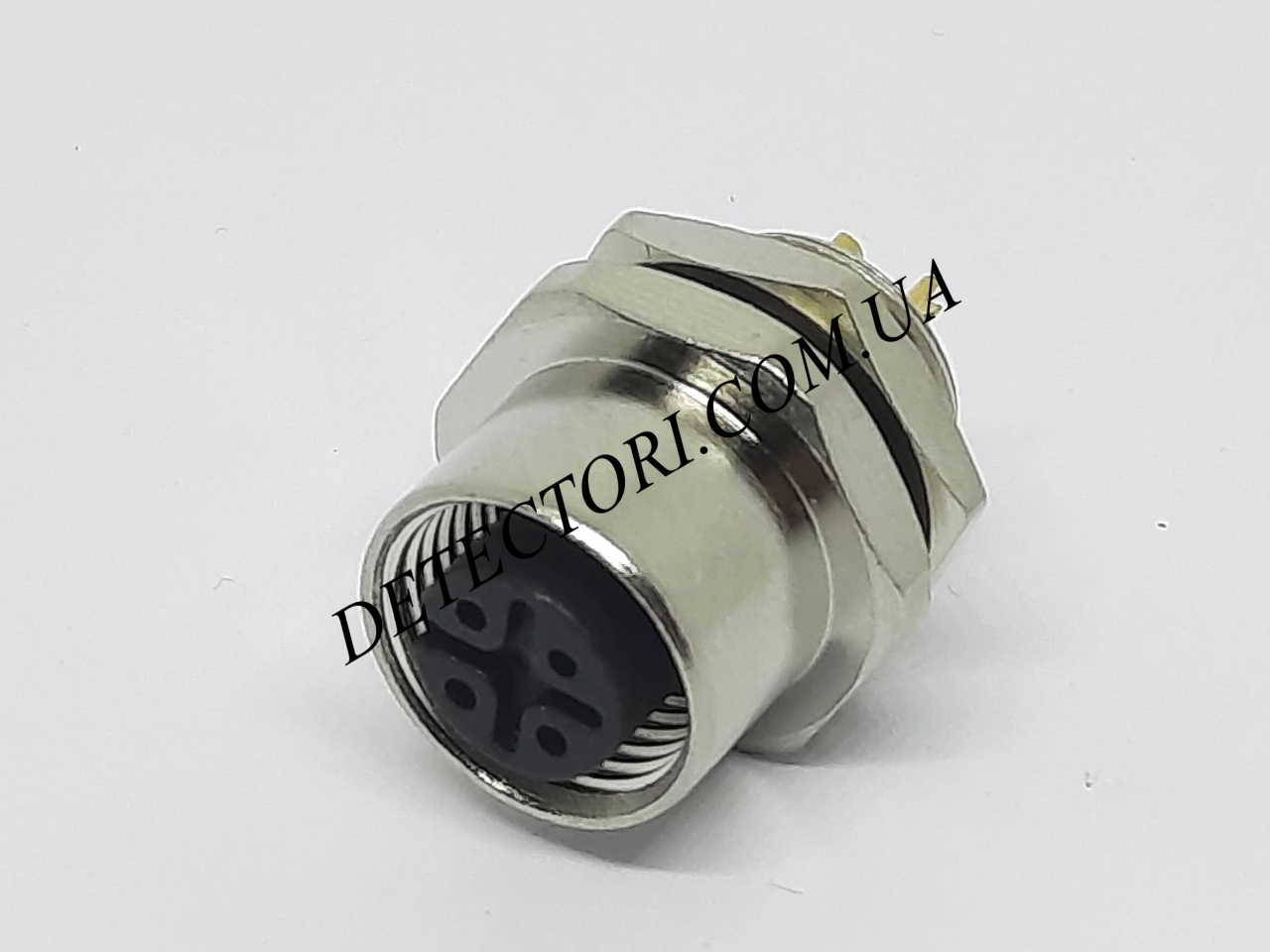

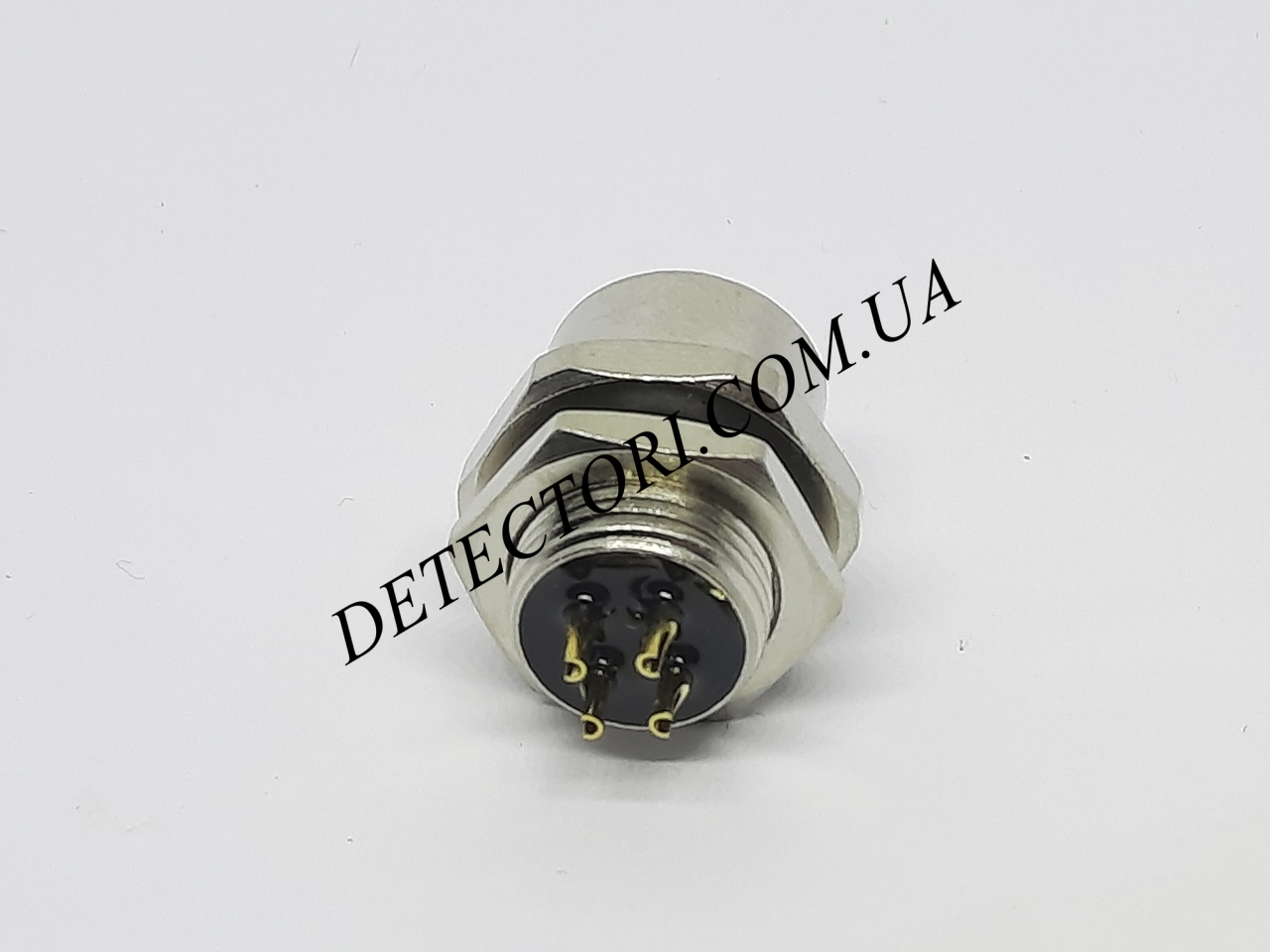

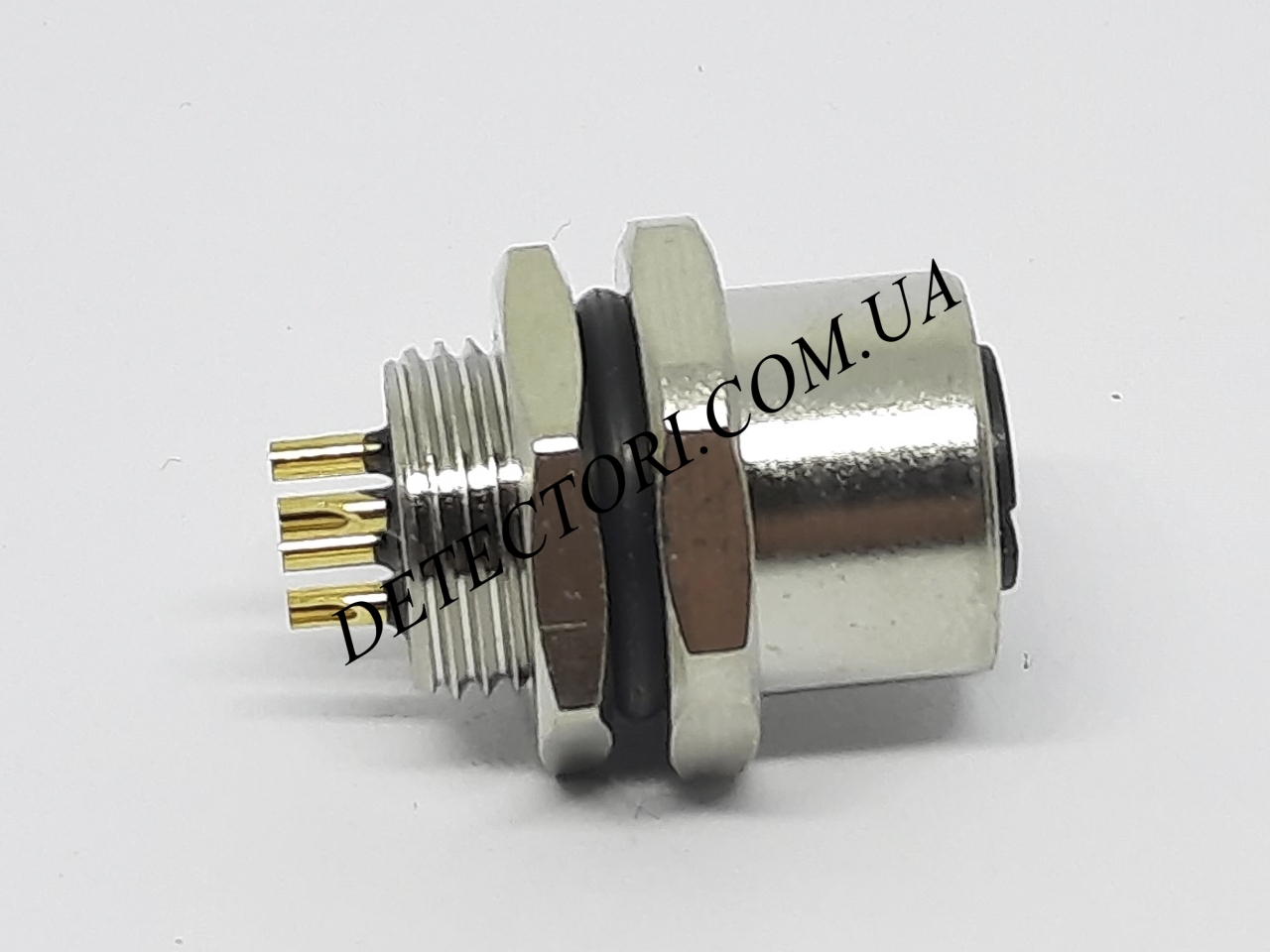

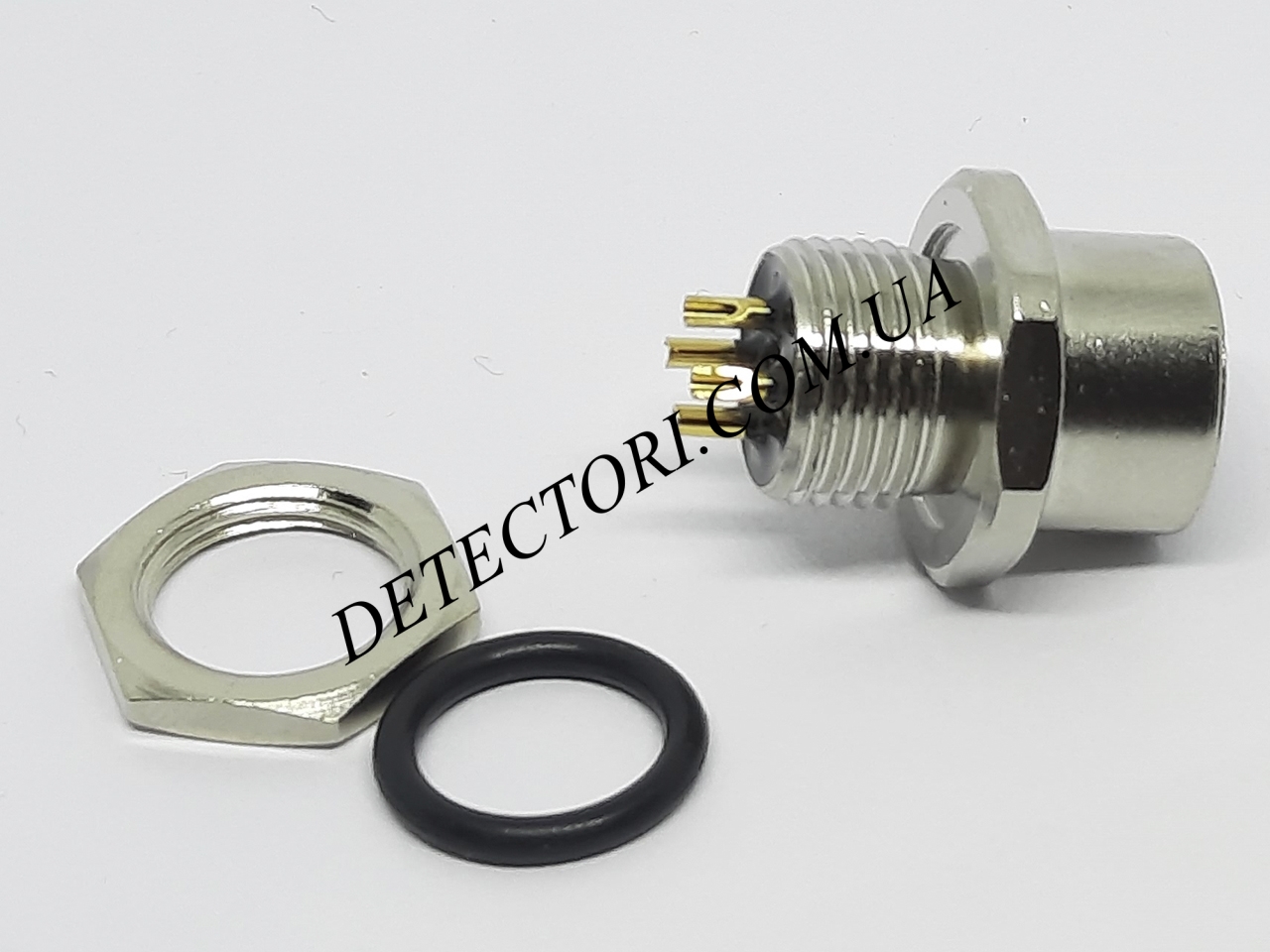

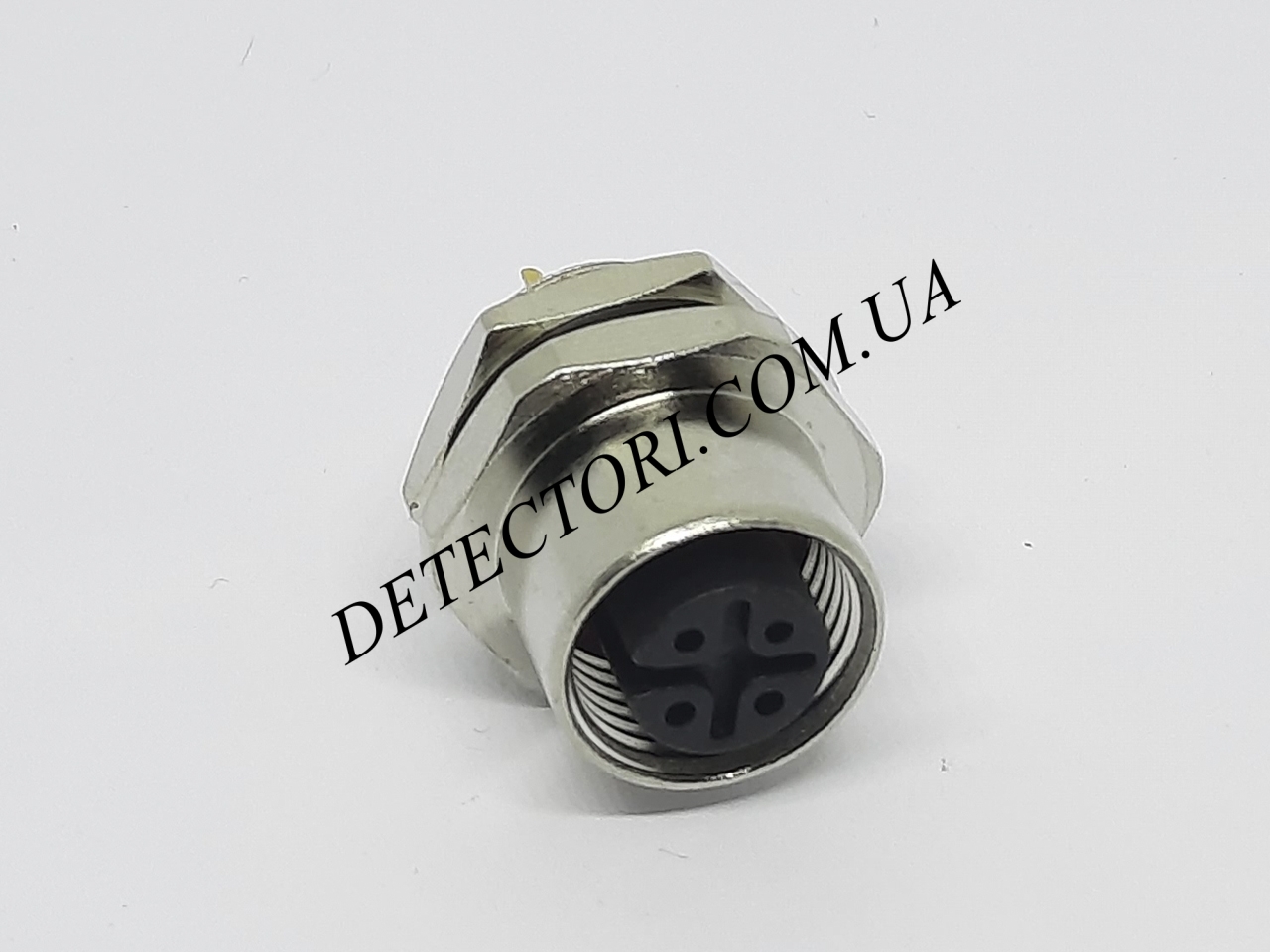

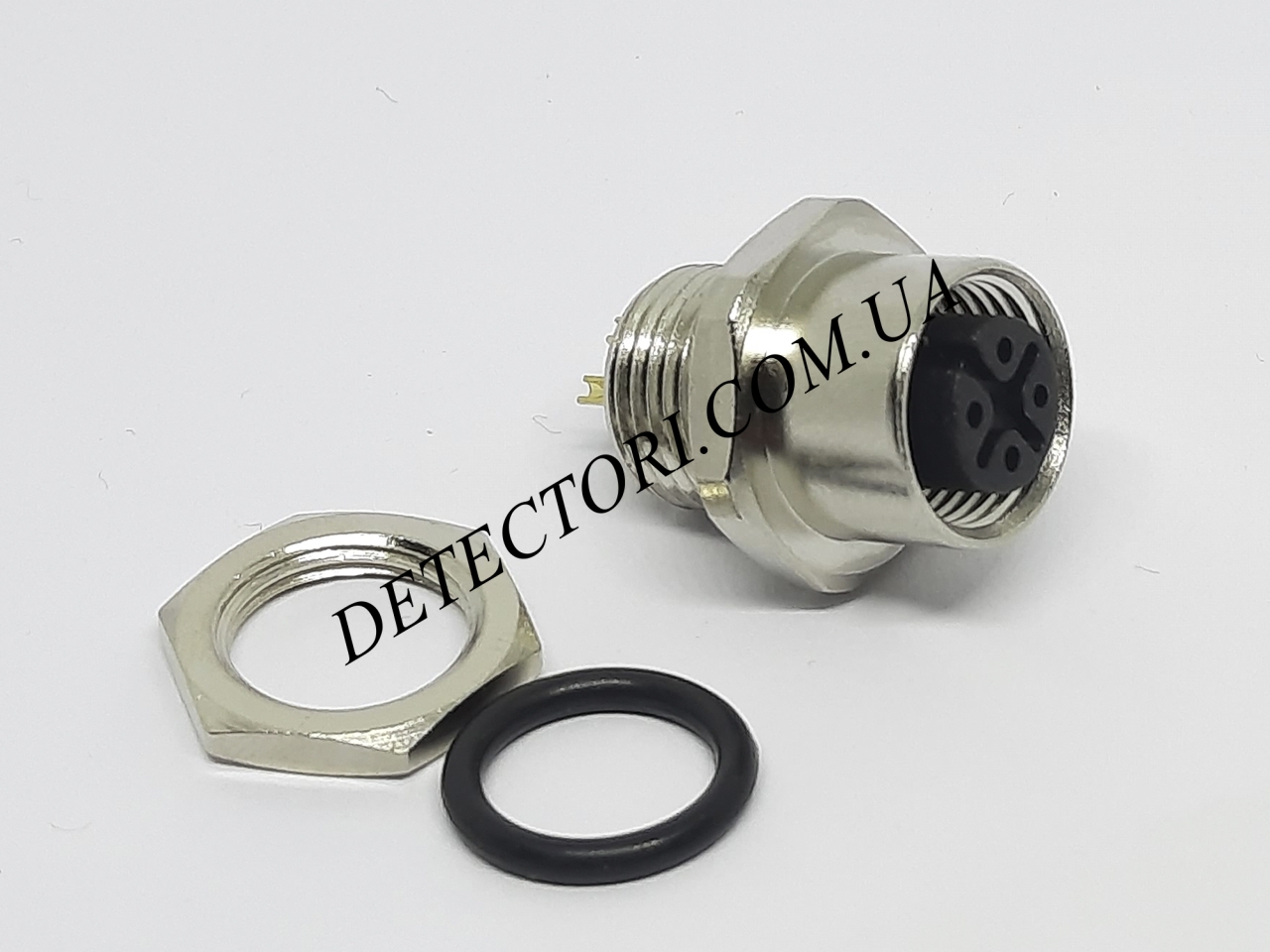

Панельное гнездо M12 A 4P гнездовые контакты

Панельное гнездо M12 A-coded 4P с гнездовыми контактами предназначено для стационарного монтажа на корпусе оборудования, панели управления или в шкафах автоматизации. Данный тип разъема используется для подключения датчиков, исполнительных механизмов, энкодеров и другого промышленного оборудования, где необходима надежная передача сигналов и питания.

Разъем соответствует стандарту M12 A-coding , являющемуся одним из наиболее распространенных в промышленной автоматизации для подключения сенсоров и полевых устройств. Четырехконтактная конфигурация позволяет одновременно передавать сигналы управления и питания. Благодаря резьбовому соединению M12×1 обеспечивается прочная фиксация кабельного штекера и устойчивый контакт даже в средах с вибрациями, механическими нагрузками и перепадами температур.

Панельные разъемы такого типа устанавливаются непосредственно в корпус оборудования или в металлическую панель, что позволяет создать удобный интерфейс для быстрого подключения кабелей с M12-штекерами. Это значительно упрощает монтаж, сервис и замену периферийных устройств на производстве.

Контактная группа изготовлена из медного сплава с защитным золотым покрытием, что обеспечивает низкое переходное сопротивление и стабильную передачу сигналов. Корпус разъема выполнен из никелированной латуни, что гарантирует высокую механическую прочность и коррозионную стойкость. В соединенном состоянии разъем обеспечивает высокую степень защиты IP67 , что позволяет использовать его в сложных промышленных условиях.

Технические характеристики

• Тип разъема: панельный M12
• Кодировка: A-coded
• Количество контактов: 4
• Тип контактов: гнездовые (female)
• Монтаж: панельный
• Тип соединения: резьбовое M12×1
• Номинальное напряжение: до 250 В
• Номинальный ток: до 4 А
• Контактное сопротивление: ≤10 мΩ
• Сопротивление изоляции: ≥100 МОм
• Материал контактов: медный сплав с золотым покрытием
• Материал корпуса: никелированная латунь
• Диаметр кабеля: примерно 4–8 мм
• Степень защиты: IP67 (в соединенном состоянии)

Где используется

1. подключение индуктивных, оптических и емкостных датчиков
2. соединение энкодеров и измерительных устройств
3. системы управления PLC
4. автоматизированные производственные линии
5. робототехника
6. упаковочное и сортировочное оборудование
7. конвейерные системы
8. системы контроля и измерения
9. подключение промышленных датчиков положения и движения
