Набор для изготовления катушки витая пара для импульсных металлоискателей

Набор предназначен для изготовления поисковой катушки (датчика) «Витая пара» для импульсных металлоискателей: Кощей, Пират, Клон, Tracker и др. Катушка «витая пара» является аналогом корзиночной катушки, но она намного проще в изготовлении и не требует оправок и дополнительной оснастки.

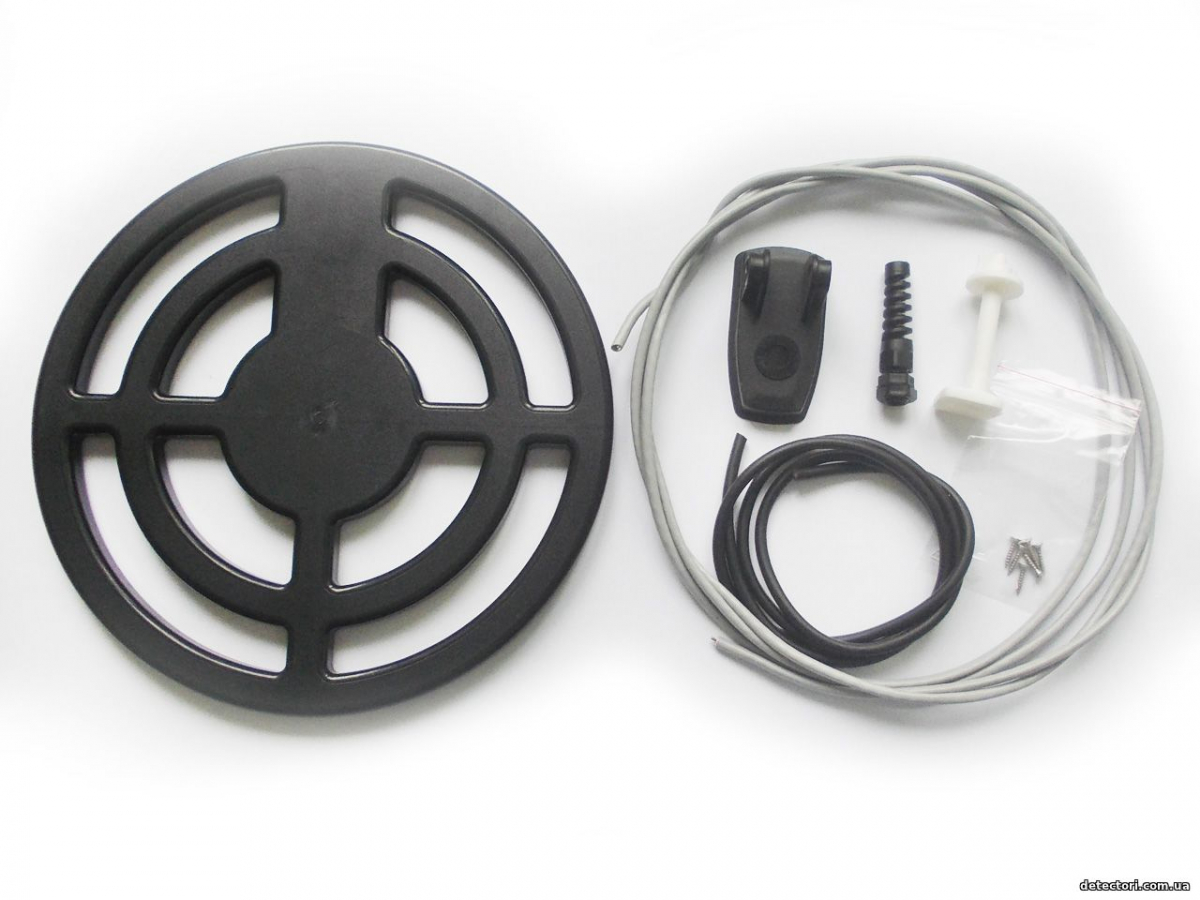

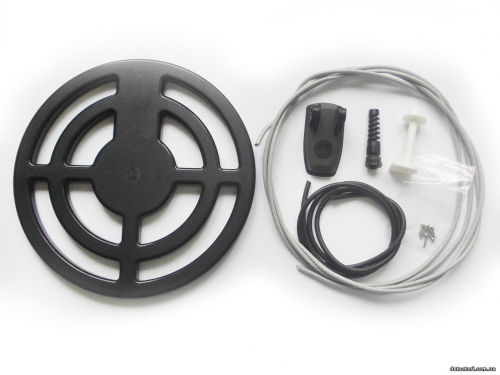

В комплект для изготовления катушки «витая пара» входит:

- Корпус катушки металлоискателя диаметром 280мм – 1шт.

- Кронштейн для крепления катушки – 1 шт.

- Пластиковый болт диаметром 10мм – 1шт.

- Кабельный ввод PG-7 – 1шт.

- Провод витая пара - 3 метра, для изготовления обмотки катушки.

- Провод круглый 2*0,75 – 1,2 метра. Для подсоединения катушки к блоку металлоискателя.

- Саморезы нержавеющие – 18шт. Для крепления кронштейна 6шт и 12 для того чтобы закрутить корпус.

- Краткое описание по изготовлению катушки. Подробное описание процесса изготовления корзиночной катушки из провода витая пара описано тут - http://detectori.com.ua/publ/katushka_dlja_impulsnogo_metalloiskatelja_iz_vitoj_pary/1-1-0-6

В корпусе катушки металлоискателя нельзя использовать металлические элементы, т.к. это плохо повлияет на чувствительность металлоискателя, однако существуют специальные нержавеющие саморезы, которые металлоискатели просто не видят, и они не влияют на работы металлодетектора. Именно такими саморезами и укомплектован этот набор.

После того как катушка распаяна в соответствии со схемой и проверена, провода внутри корпуса необходимо закрепить и затем заклеить корпус катушки или скрутить его саморезами из набора.

При тестовых испытаниях катушка витая пара показала следующие результаты с металлоискателем Пират/Кощей 5И (Режим турбо):

• Монета 5 коп СССР – 24/32 см.
• Каска – 60/95см.
• Двери входные железные – 1,5/2 метра.
