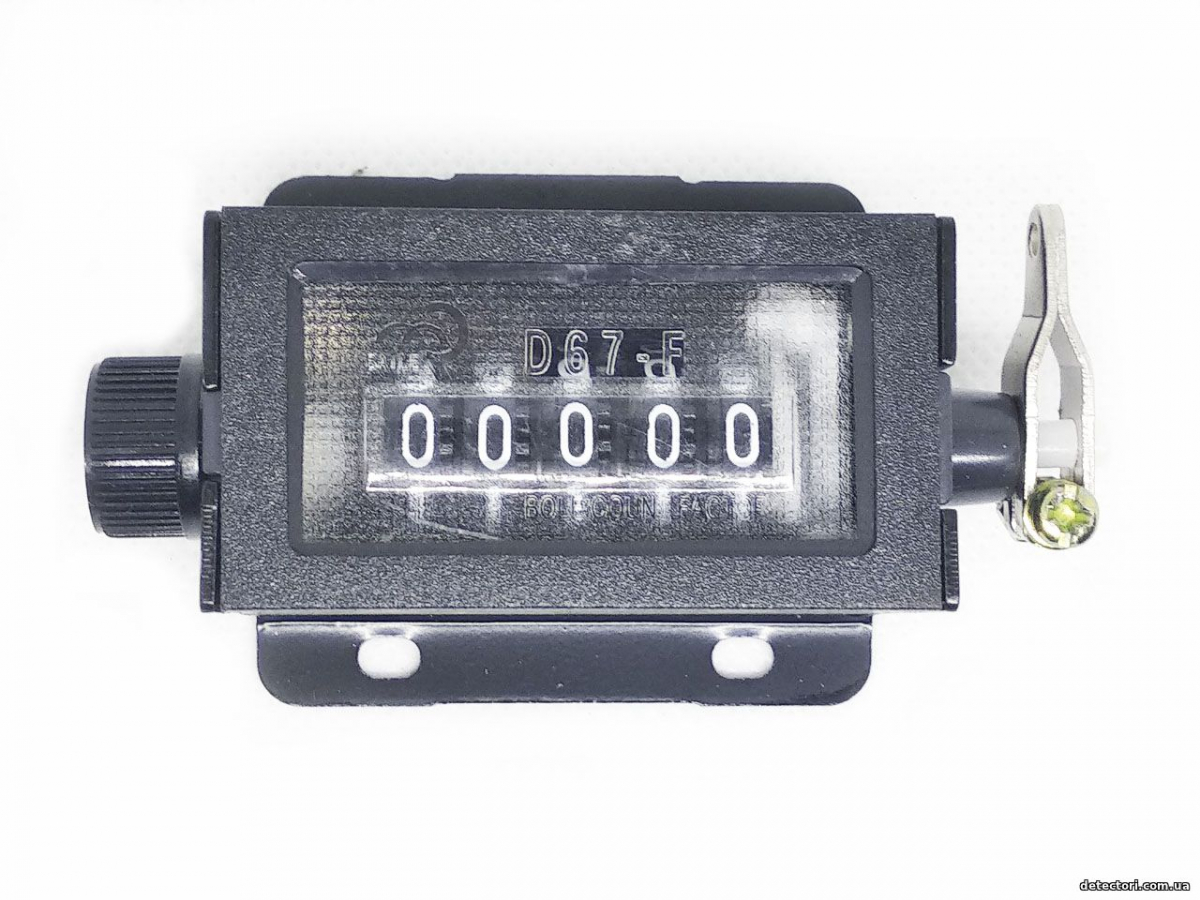

Механический счетчик нажатий/ударов D67F

Данный счетчик может применяться в различном промышленном оборудовании для подсчета выполнения механических операция. Направление движения осуществляется по часовой стрелке

Также счетчик D67-F используется на сельхоз технике, например для подсчета тюков и рулонов соломы (сена). И подходит для прессов следующих моделей: Киргизтан, Welger, Sipma, John Deere, Claas, Massey Ferguson, Reviere Casalis, Deutz Fahr, New Holland

При заказе от 5шт скидки!

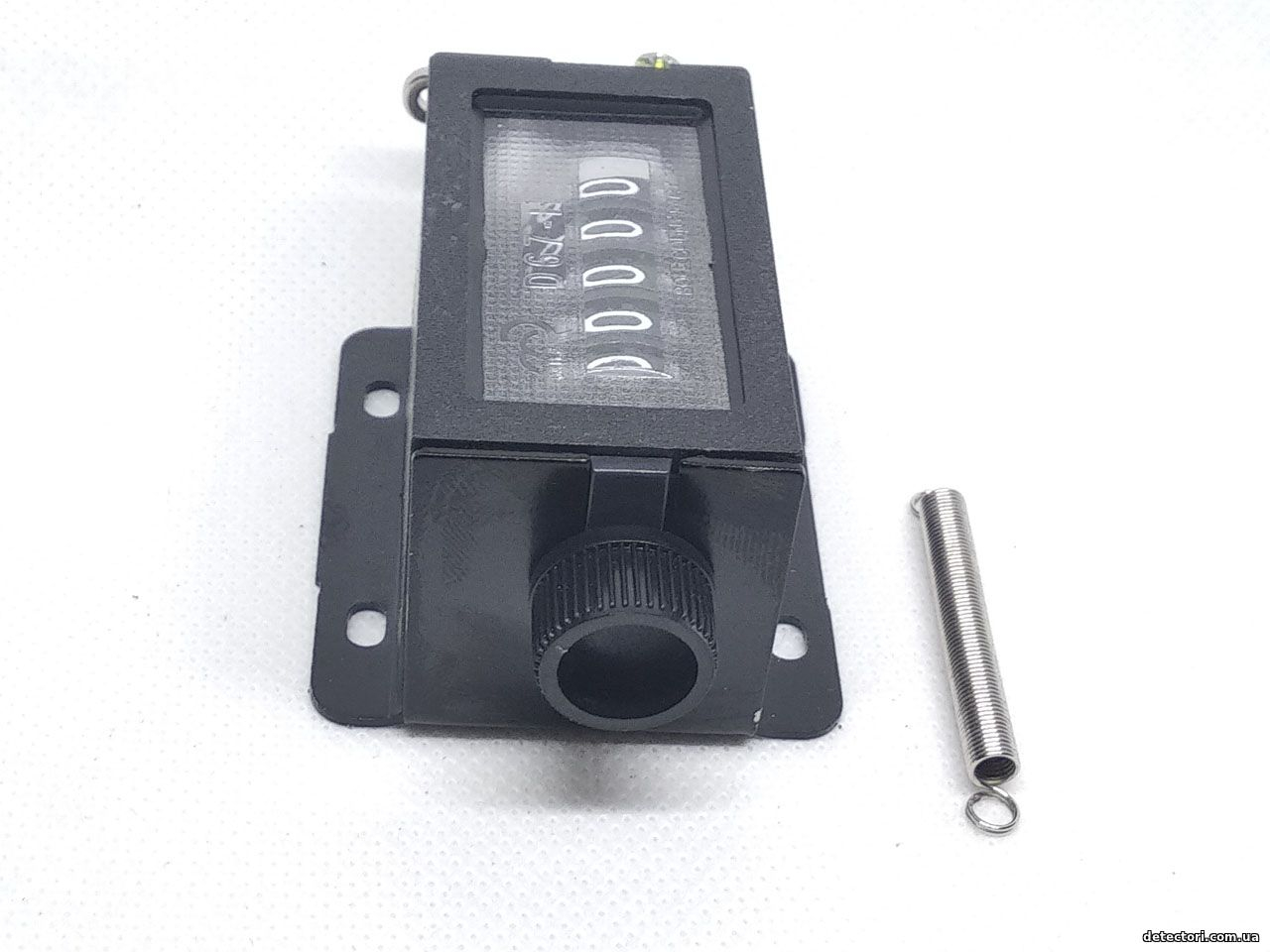

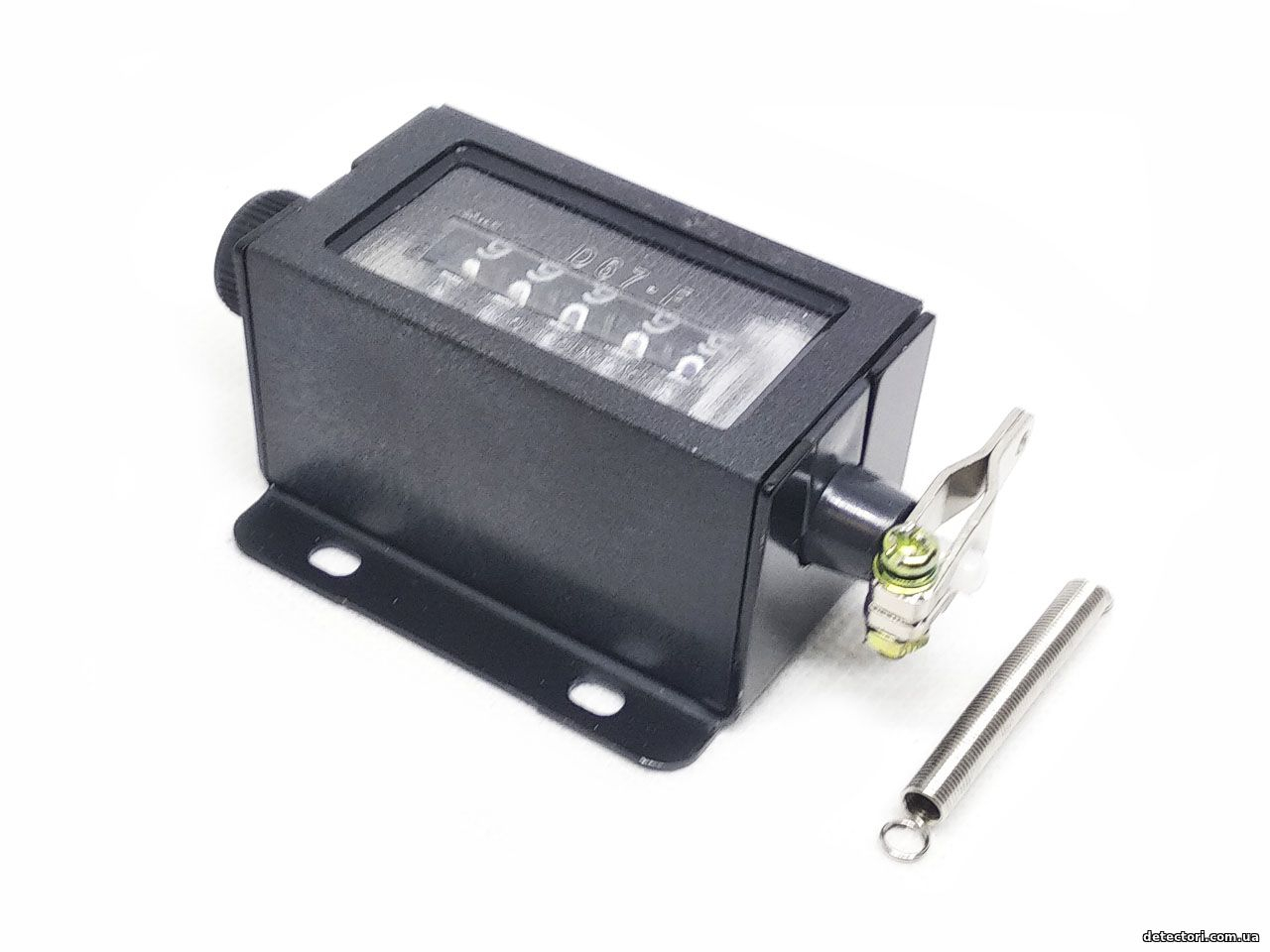

На валу счетчика D67-F установлен металлический рычаг, положение которого можно регулировать. Каждое нажатие на рычаг счетчик засчитывает как единицу. Также в комплекте со счетчиком поставляется пружина растяжения, для удобства его монтажа на оборудование и компенсации амплитуды движения.

Видео работы счетчика:

Конструктивные особенности и принцип действия

Счетчик D67-F работает по принципу передачи усилия через металлический выносной рычаг. Каждое нажатие на рычаг активирует внутреннюю храповую муфту, которая переключает цифровой барабан.

Основные преимущества модели:

• Металлический рычаг привода: Прочная рычажная конструкция устойчива к деформациям и позволяет соединять прибор с подвижными частями станков с помощью тяг или пружин.
• Четкая индикация: Пятиразрядное табло с контрастными цифрами обеспечивает легкое считывание показателей даже при интенсивной работе станка.
• Быстрое обнуление: На боковой панели расположена удобная поворотная ручка, которая позволяет мгновенно сбросить значение на "00000" перед началом новой рабочей смены.
• Простота монтажа: Надежное основание с монтажными отверстиями позволяет жестко зафиксировать счетчик на станине или кожухе оборудования.

Технические характеристики

• Модель: D67-F(промышленная серия).
• Тип подсчета: Возвратно-поступательный (нажатие/удары).
• Диапазон подсчета: 0 – 99999 (5 разрядов).
• Угол износа рычага: от 30° до 45° (регулируется установкой привода).
• Скорость работы: до 200–300 циклов в минуту (в зависимости от амплитуды).
• Функция сброса: Ручная поворотная ручка (Reset).
• Цвет корпуса: Черный.

Сферы применения

1. Штамповка и прессование: учет количества изготовленных деталей на кривошипных и гидравлических прессах.
2. Производство стройматериалов: Контроль циклов формовки на станках для производства плитки, кирпича или блоков.
3. Металлообработка: Установка на гильотины и отрезные станки для учета количества срезов.
4. Пищевая и упаковочная промышленность: Подсчет ходов механических дозаторов или упаковочных зажимов.
5. Сельское хозяйство: использование в механизмах подачи кормов или других циклических системах.
