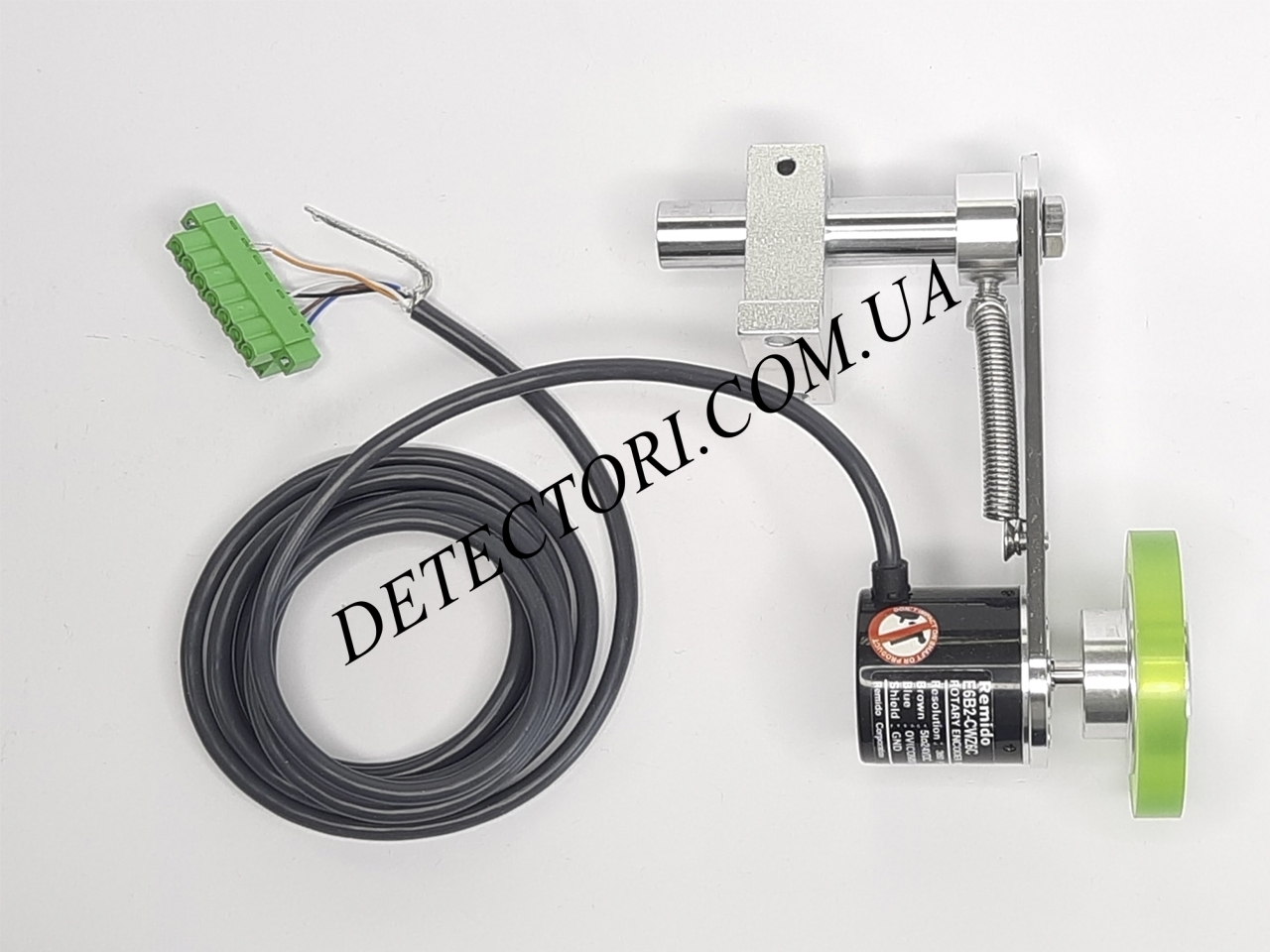

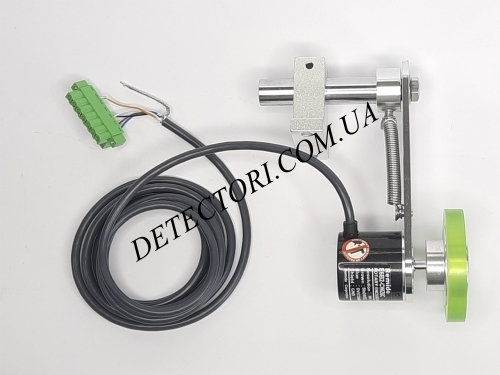

Энкодер E6B2-CWZ6C 360 импульсов с прижимным кронштейном и роликом 200мм

Энкодер E6B2-CWZ6C 360 импульсов Датчик вращения вала — это промышленный оптический инкрементный энкодер, предназначенный для точного преобразования углового перемещения и скорости вращения в электрические импульсные сигналы. Модель с разрешением 360 импульсов на оборот (360 ppr) прижимным кронштейном и роликом диаметром 200мм обеспечивает оптимальный баланс между точностью измерения и стабильностью сигнала, что делает его универсальным решением для большинства систем автоматизации.

Энкодер совместим с большинством промышленных PLC, счетчиков импульсов, сервоконтроллеров и частотных преобразователей.

Энкодер формирует стандартные квадратурные сигналы A и B , а также индексный сигнал Z , благодаря чему можно определять не только скорость вращения, но направление движения и опорную нулевую позицию.

Принцип работы и конструкция

E6B2-CWZ6C работает по оптическому принципу: светодиод и фотодатчики считывают прорези кодового диска, жестко соединенного с валом. При вращении вала формируется последовательность импульсов с четкой геометрией фронтов, что гарантирует высокую точность подсчета даже на высоких оборотах. Металлический корпус обеспечивает механическую прочность, стойкость к вибрациям и стабильную работу в условиях промышленной среды.

Преимущества

• стабильный и точный сигнал при высоких оборотах;
• наличие индексного канала Z для нулевого позиционирования;
• надежная оптическая схема;
• крепкий металлический корпус;
• простота монтажа и подключения;
• длительный срок службы в промышленных условиях.

Технические характеристики

• Тип: инкрементный оптический энкодер
• Модель: E6B2-CWZ6C
• Количество импульсов: 360 ppr (импульсов на оборот)
• Выходные сигналы: A, B, Z (квадратурные)
• Тип выхода: NPN open collector
• Питание: 5-24 V DC
• Максимальная выходная частота: до 100 кГц
• Диаметр корпуса: 40 мм
• Тип вала: сплошной
• Диаметр вала: 6 мм
• Материал корпуса: металл
• Способ монтажа: фланцевый.
• Рабочая температура: –10…+70 °C
• Степень защиты: IP50
• Подключение: многожильный кабель

Где используется

Энкодер E6B2-CWZ6C 360 импульсов применяется в следующем:

1. системах промышленной автоматизации;
2. электродвигатели и электроприводы;
3. ЧПУ-станках и металлообрабатывающем оборудовании;
4. конвейерных и транспортных линиях;
5. упаковочном и фасовочном оборудовании;
6. робототехнике;
7. системах позиционирования и контроля скорости вращения;
8. измерительных и диагностических установках.
