Кутовий штекер M12 A 5P гніздові контакти

Кутовий штекер M12 A-coded 5P з гніздовими контактами для підключення датчиків, виконавчих механізмів та іншого обладнання автоматизації. Завдяки стандарту різьбового з’єднання M12×1 та кутовій конструкції роз’єм дозволяє компактно та надійно підключати кабелі навіть у місцях з обмеженим простором монтажу. Такі роз'єми застосовуються у системах керування, промислових датчиках, енкодерах, PLC-контролерах та інших пристроях автоматизації.

Конектор виконаний за міжнародним стандартом A-coding, що використовується для підключення датчиків та передачі сигналів у промислових системах. Восьмиконтактна схема дозволяє передавати живлення та сигнали керування між обладнанням. Завдяки надійній різьбовій фіксації роз’єм забезпечує стабільний контакт навіть при вібраціях і механічних навантаженнях, що характерно для виробничих умов.

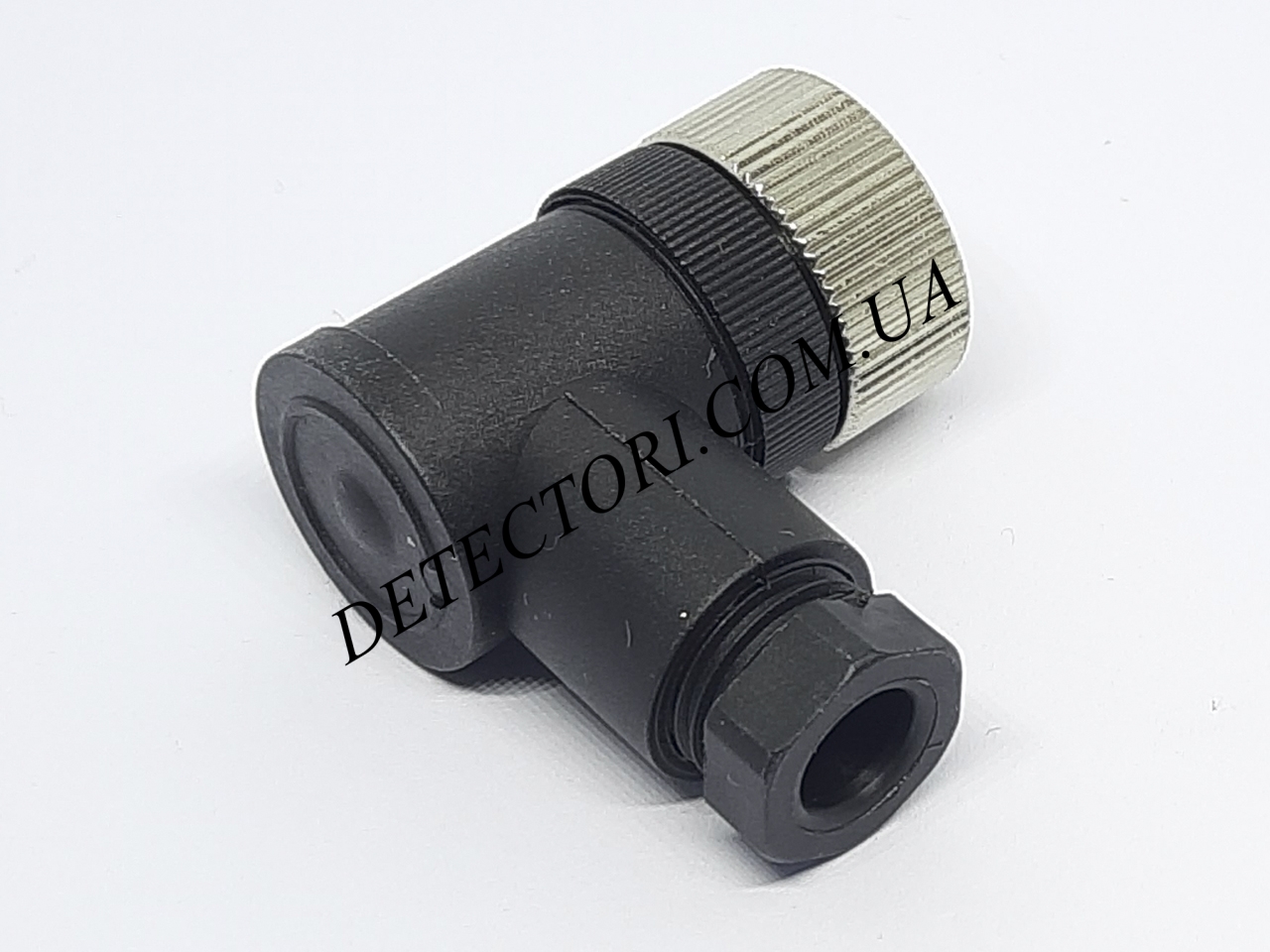

Кутова конструкція значно спрощує монтаж кабельних з’єднань у щільно розташованих шафах керування або на обладнанні, де прямий роз’єм може створювати надмірний радіус вигину кабелю. Корпус роз’єму виготовляється з ударостійкого технічного пластику, а контакти мають золоте покриття

Роз’єм має високий ступінь захисту від пилу та вологи (IP67), що дозволяє використовувати його в складних виробничих умовах — на конвеєрах, станках, роботизованих лініях, пакувальному обладнанні та системах вимірювання.

Технічні характеристики

• Тип роз’єму: M12
• Кодування: A-coded
• Кількість контактів: 8
• Тип контактів: гніздові (female)
• Конструкція: кутова (90°)
• Тип з’єднання: різьбове M12×1
• Номінальна напруга: до 30 В
• Номінальний струм: до 2 А
• Контактний опір: ≤10 мΩ
• Опір ізоляції: ≥100 МОм

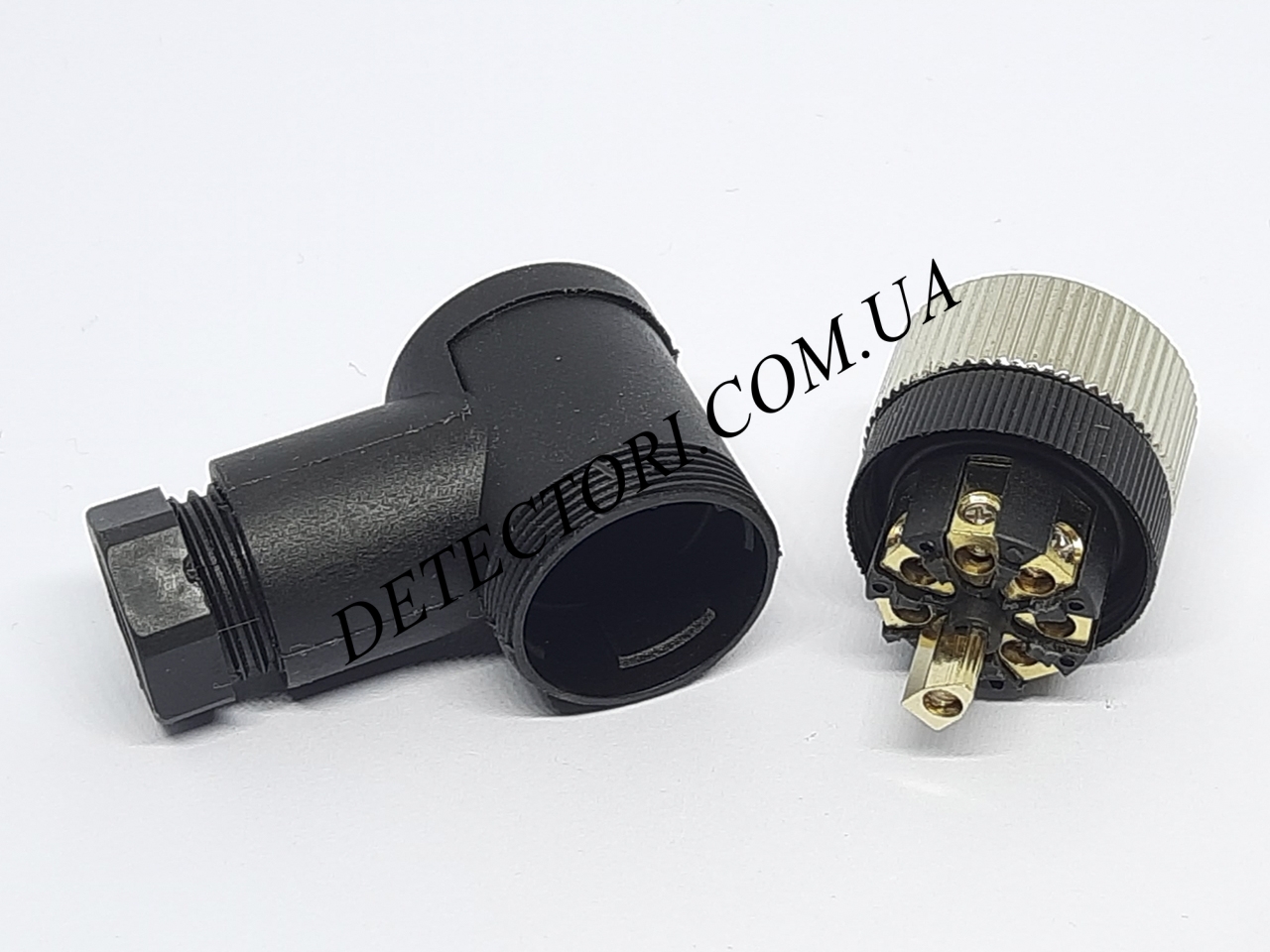

• Матеріал контактів: мідний сплав із золотим покриттям
• Матеріал корпусу: технічний пластик
• Діаметр кабелю: приблизно 4–8 мм
• Ступінь захисту: IP67 (у з’єднаному стані)

Де використовується

1. підключення індуктивних, оптичних та ємнісних датчиків
2. з’єднання енкодерів та вимірювальних пристроїв
3. системи керування PLC
4. автоматизовані виробничі лінії
5. робототехніка
6. пакувальне та сортувальне обладнання
7. конвеєрні системи
8. системи контролю та вимірювання
9. підключення промислових датчиків положення та руху
