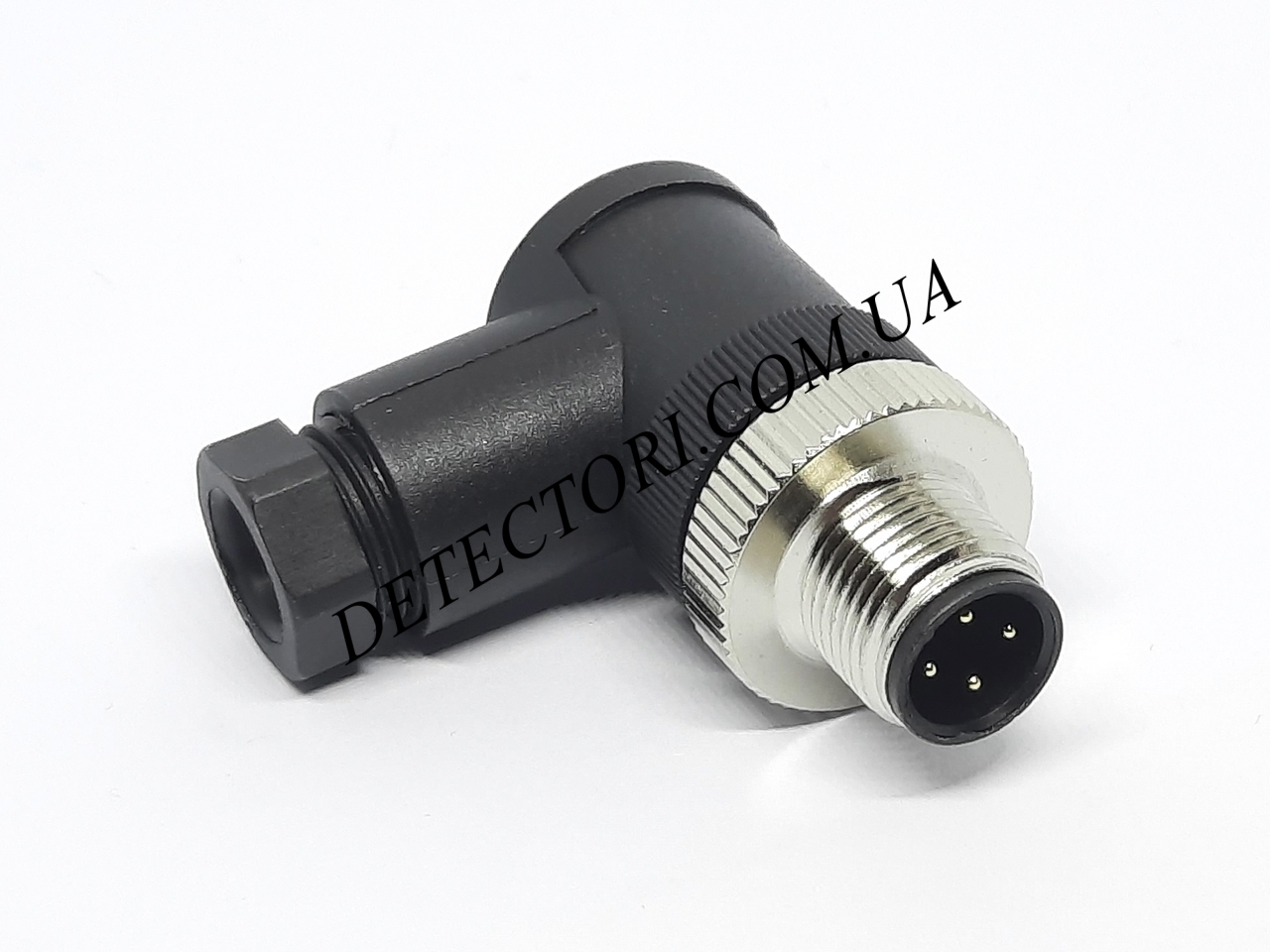

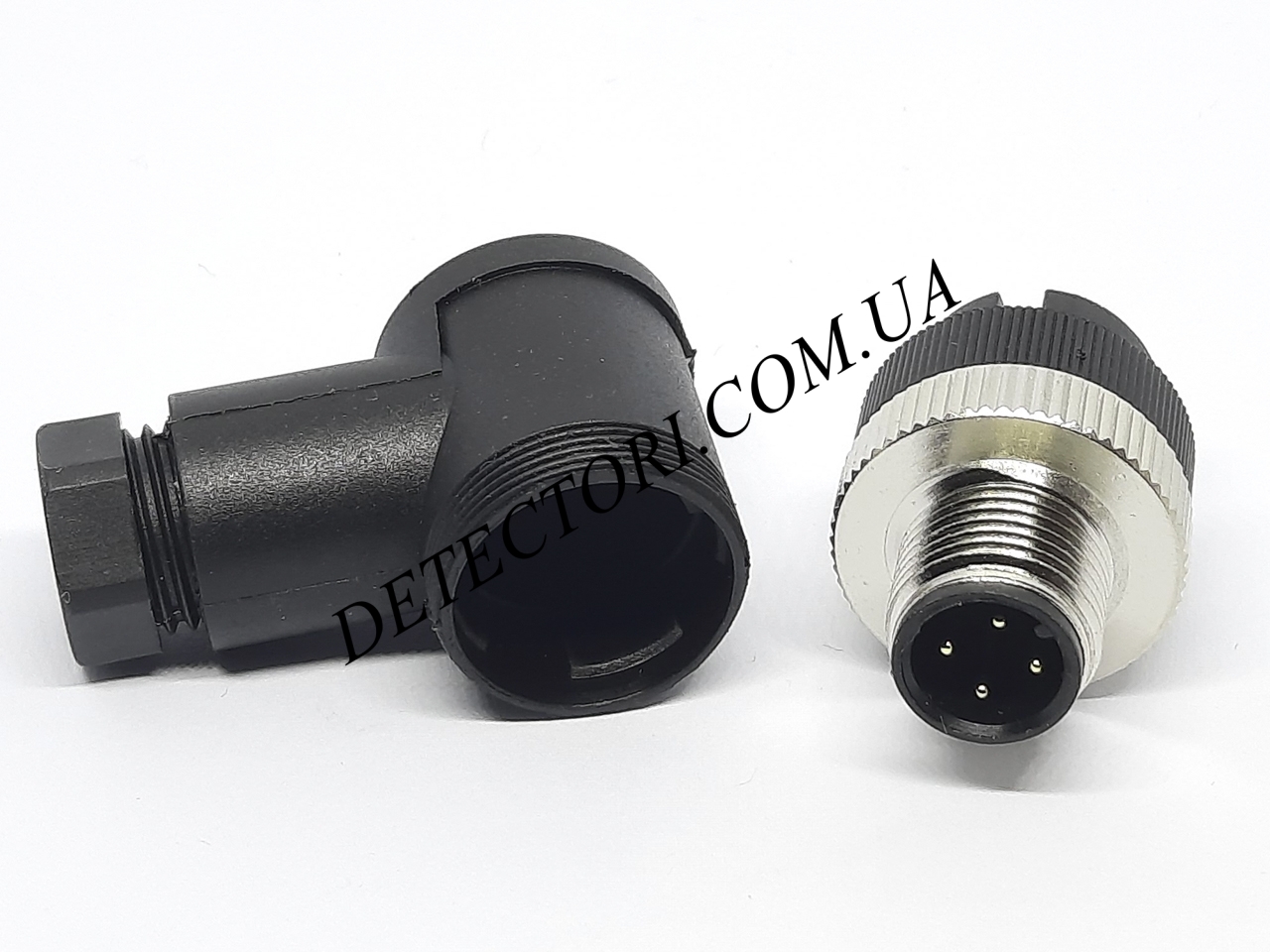

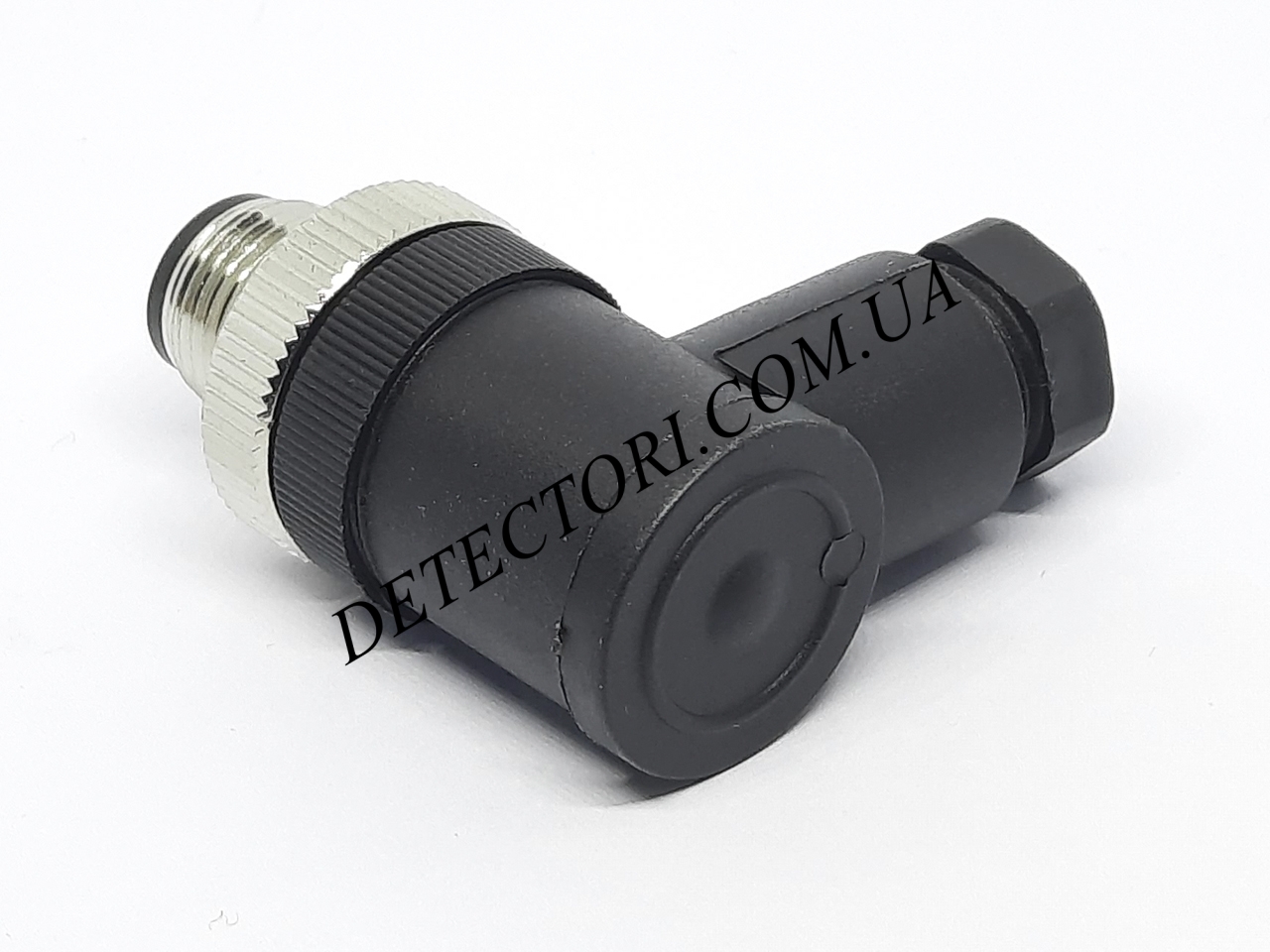

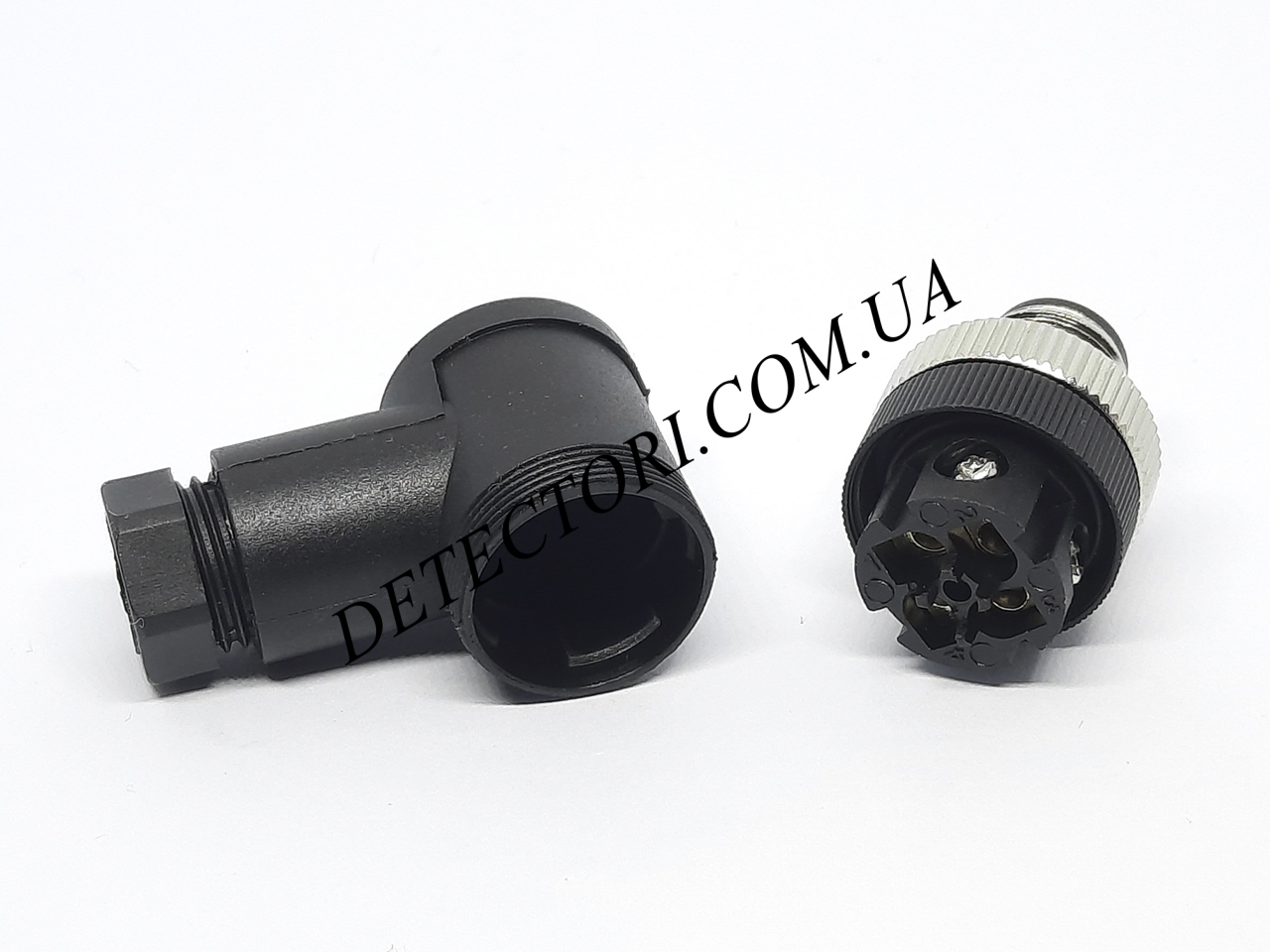

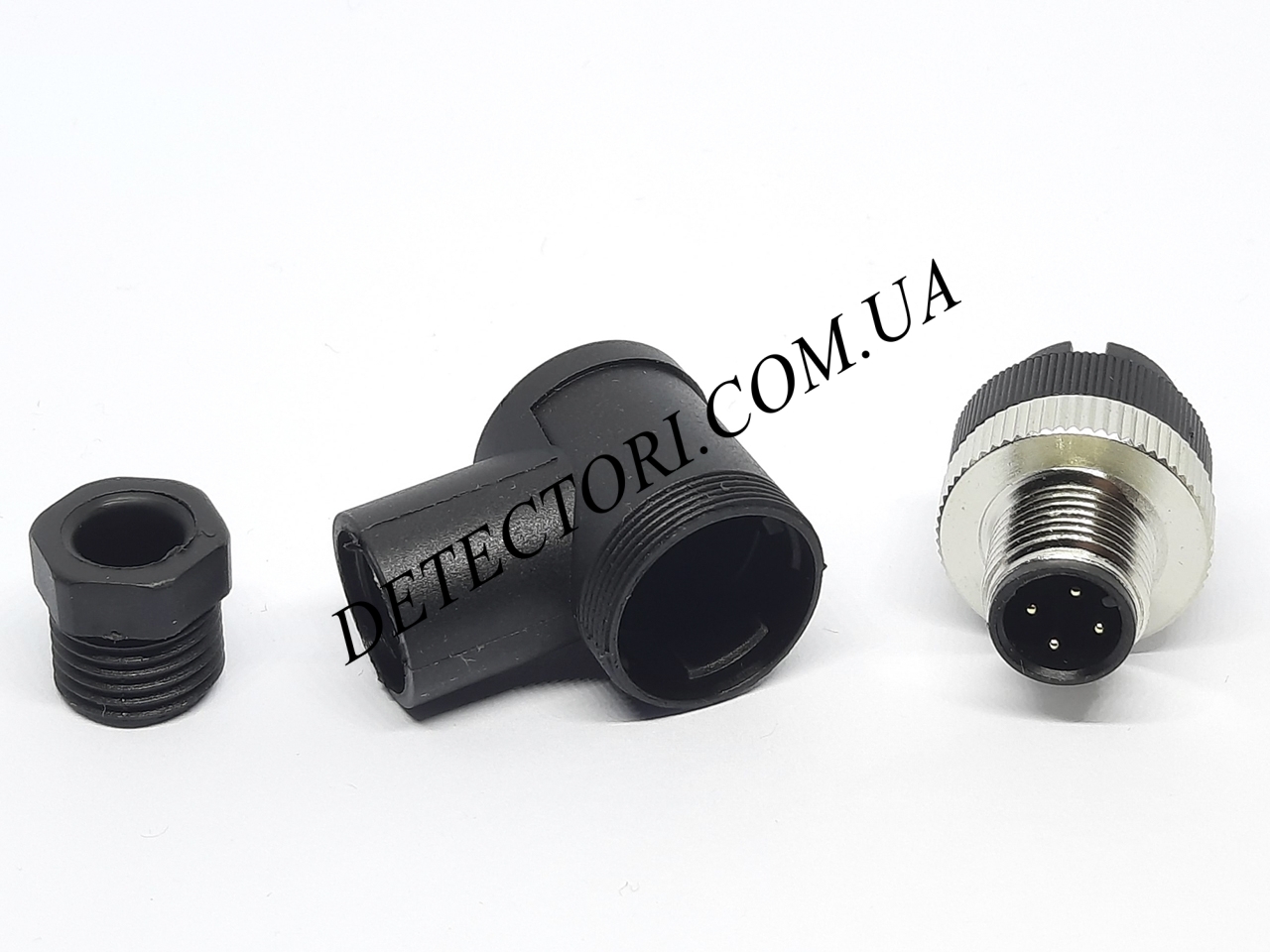

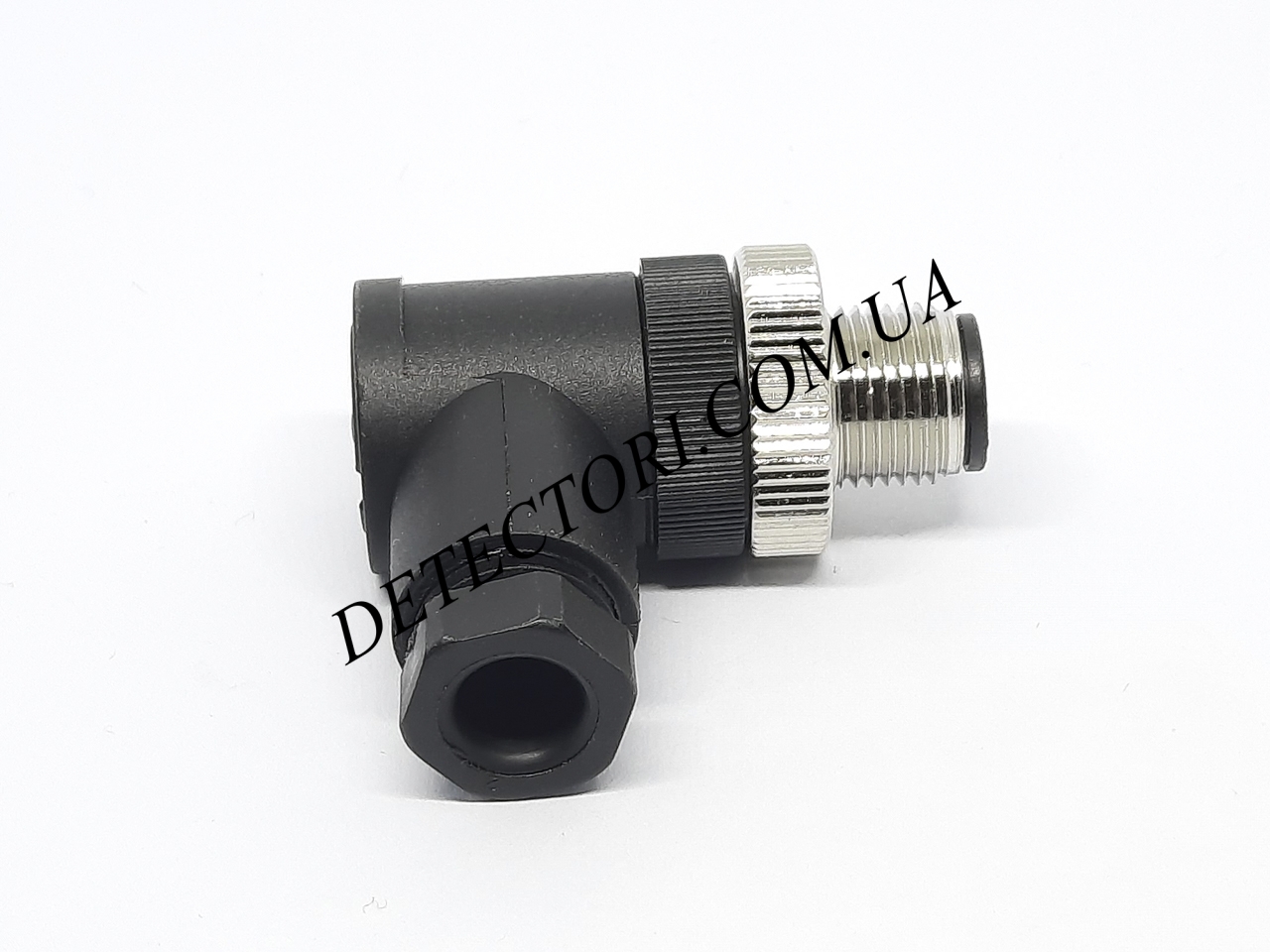

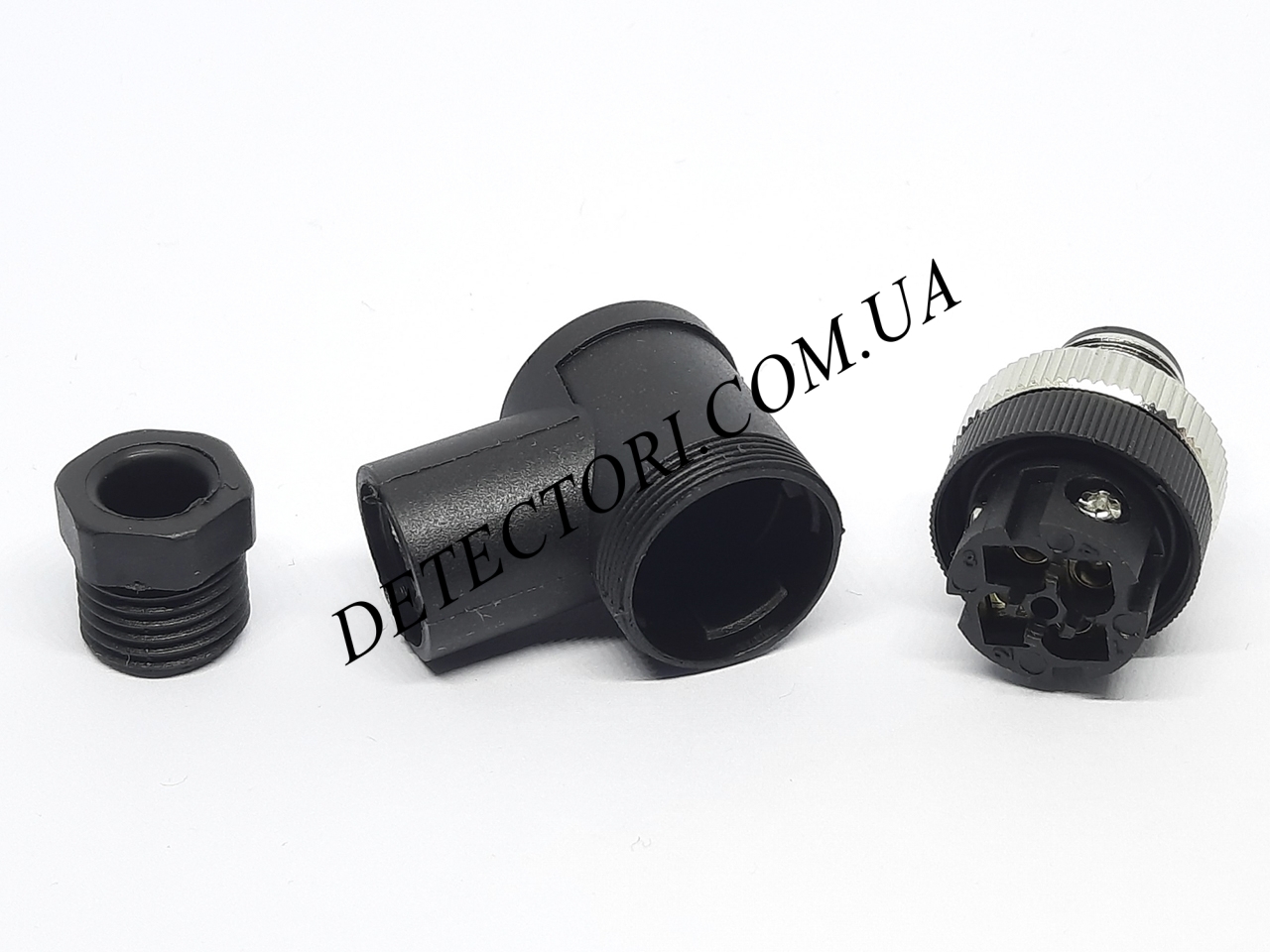

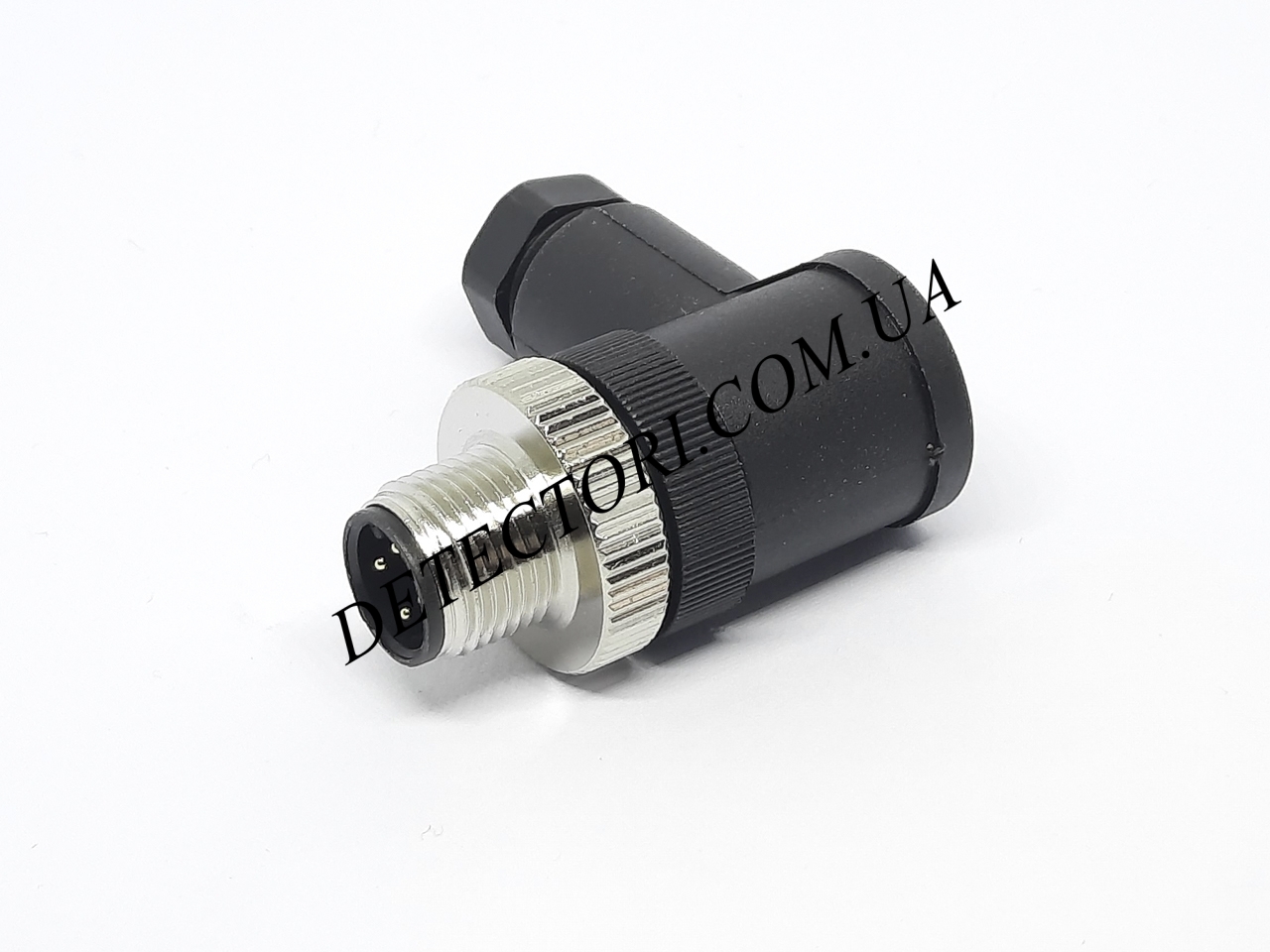

Кутовий штекер M12 A 4P штирьові контакти
Кутовий штекер M12 A-coded 4P з штирьовими контактами для підключення датчиків, виконавчих механізмів та іншого обладнання автоматизації. Завдяки стандарту різьбового з’єднання M12×1 та кутовій конструкції роз’єм дозволяє компактно та надійно підключати кабелі навіть у місцях з обмеженим простором монтажу. Такі роз'єми застосовуються у системах керування, промислових датчиках, енкодерах, PLC-контролерах та інших пристроях автоматизації.
Конектор виконаний за міжнародним стандартом A-coding, що використовується для підключення датчиків та передачі сигналів у промислових системах. Чотириконтактна схема дозволяє передавати живлення та сигнали керування між обладнанням. Завдяки надійній різьбовій фіксації роз’єм забезпечує стабільний контакт навіть при вібраціях і механічних навантаженнях, що характерно для виробничих умов.
Кутова конструкція значно спрощує монтаж кабельних з’єднань у щільно розташованих шафах керування або на обладнанні, де прямий роз’єм може створювати надмірний радіус вигину кабелю. Корпус роз’єму виготовляється з ударостійкого технічного пластику, а контакти мають золоте покриття
Роз’єм має високий ступінь захисту від пилу та вологи (IP67), що дозволяє використовувати його в складних виробничих умовах — на конвеєрах, станках, роботизованих лініях, пакувальному обладнанні та системах вимірювання.
Технічні характеристики
- Тип роз’єму: M12
- Кодування: A-coded
- Кількість контактів: 4
- Тип контактів: штирьові (male)
- Конструкція: кутова (90°)
- Тип з’єднання: різьбове M12×1
- Номінальна напруга: до 250 В
- Номінальний струм: до 4 А
- Контактний опір: ≤10 мΩ
- Опір ізоляції: ≥100 МОм
- Матеріал контактів: мідний сплав із золотим покриттям
- Матеріал корпусу: технічний пластик
- Діаметр кабелю: приблизно 4–8 мм
- Ступінь захисту: IP67 (у з’єднаному стані)
Де використовується
- підключення індуктивних, оптичних та ємнісних датчиків
- з’єднання енкодерів та вимірювальних пристроїв
- системи керування PLC
- автоматизовані виробничі лінії
- робототехніка
- пакувальне та сортувальне обладнання
- конвеєрні системи
- системи контролю та вимірювання
- підключення промислових датчиків положення та руху
