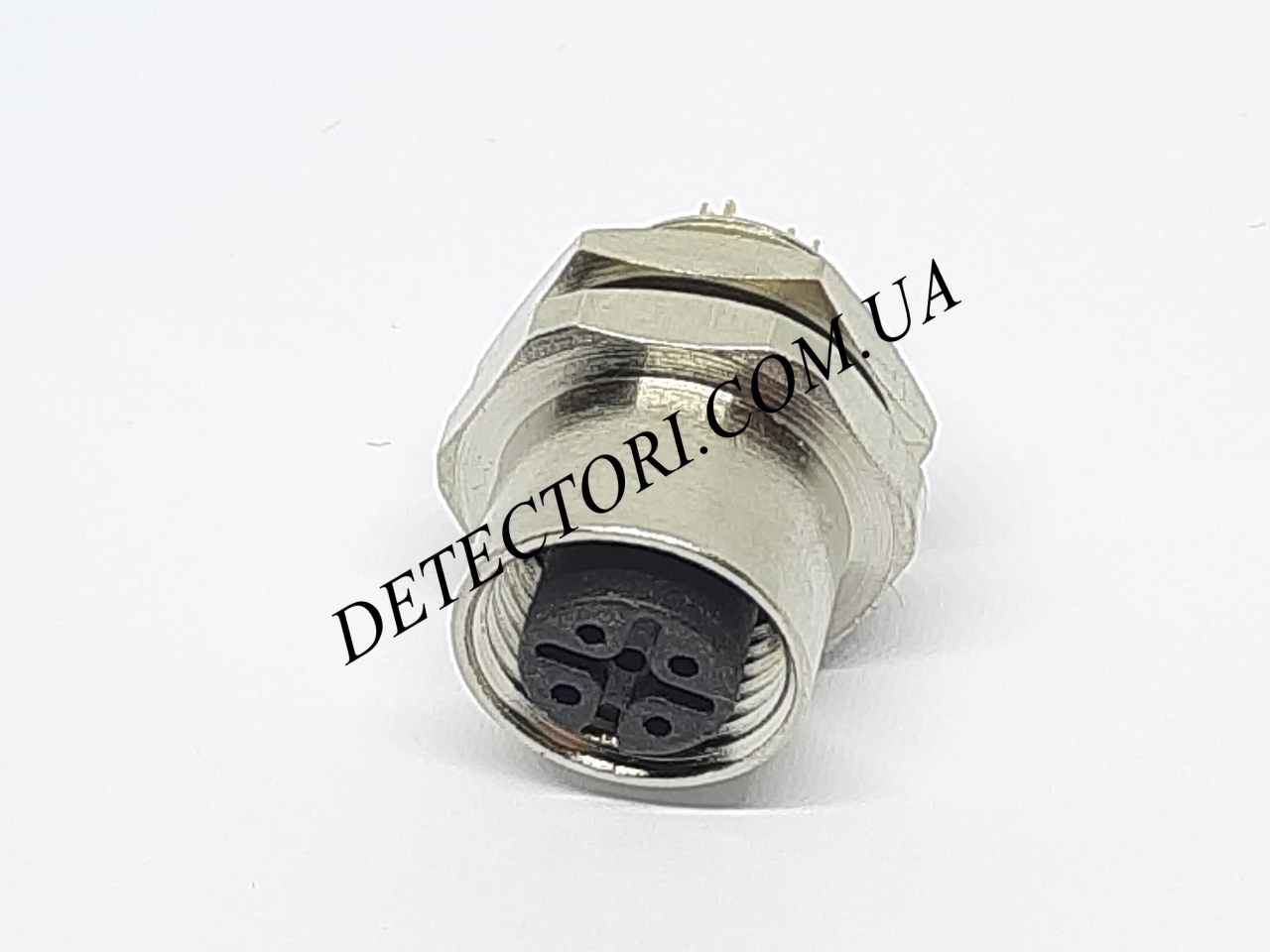

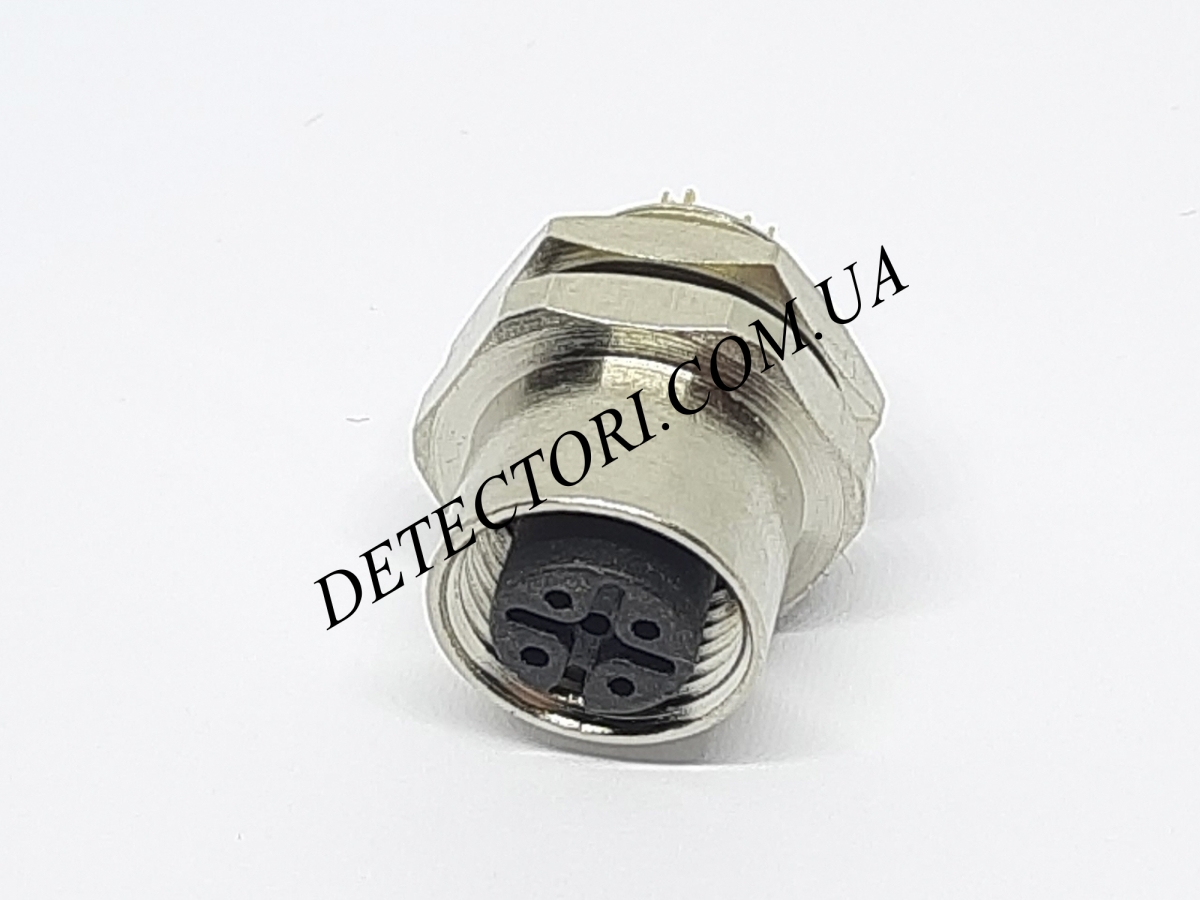

Панельне гніздо M12 A 5P гніздові контакти

Панельне гніздо M12 A-coded 5P з гніздовими контактами призначений для стаціонарного монтажу на корпусі обладнання, панелі керування або в шафах автоматизації. Даний тип роз’єму використовується для підключення датчиків, виконавчих механізмів, енкодерів та іншого промислового обладнання, де необхідна надійна передача сигналів і живлення.

Роз’єм відповідає стандарту M12 A-coding, який є одним із найбільш поширених у промисловій автоматизації для підключення сенсорів і польових пристроїв. П'ятиконтактна конфігурація дозволяє одночасно передавати сигнали керування та живлення. Завдяки різьбовому з’єднанню M12×1 забезпечується міцна фіксація кабельного штекера та стабільний контакт навіть у середовищах з вібраціями, механічними навантаженнями та перепадами температур.

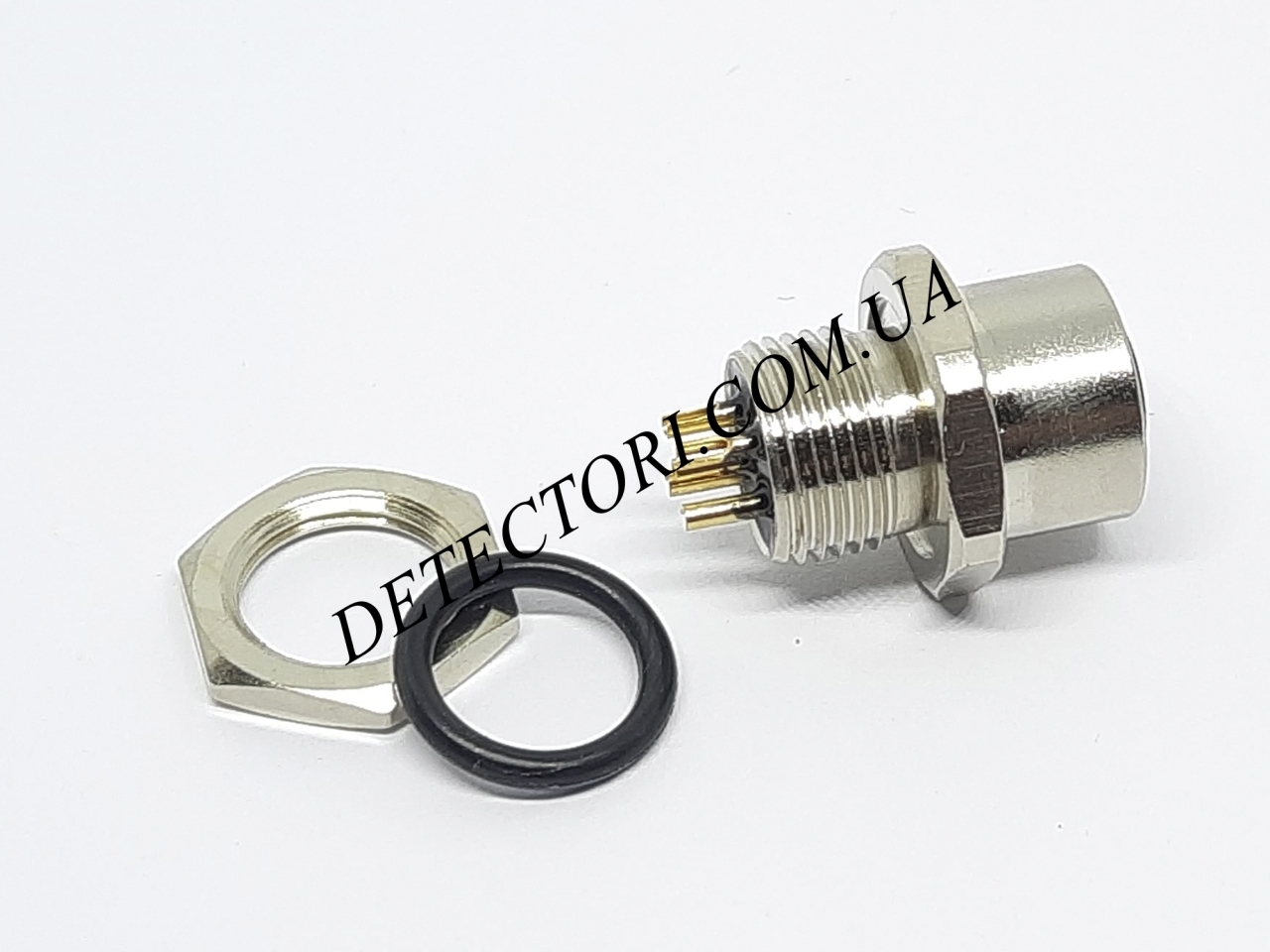

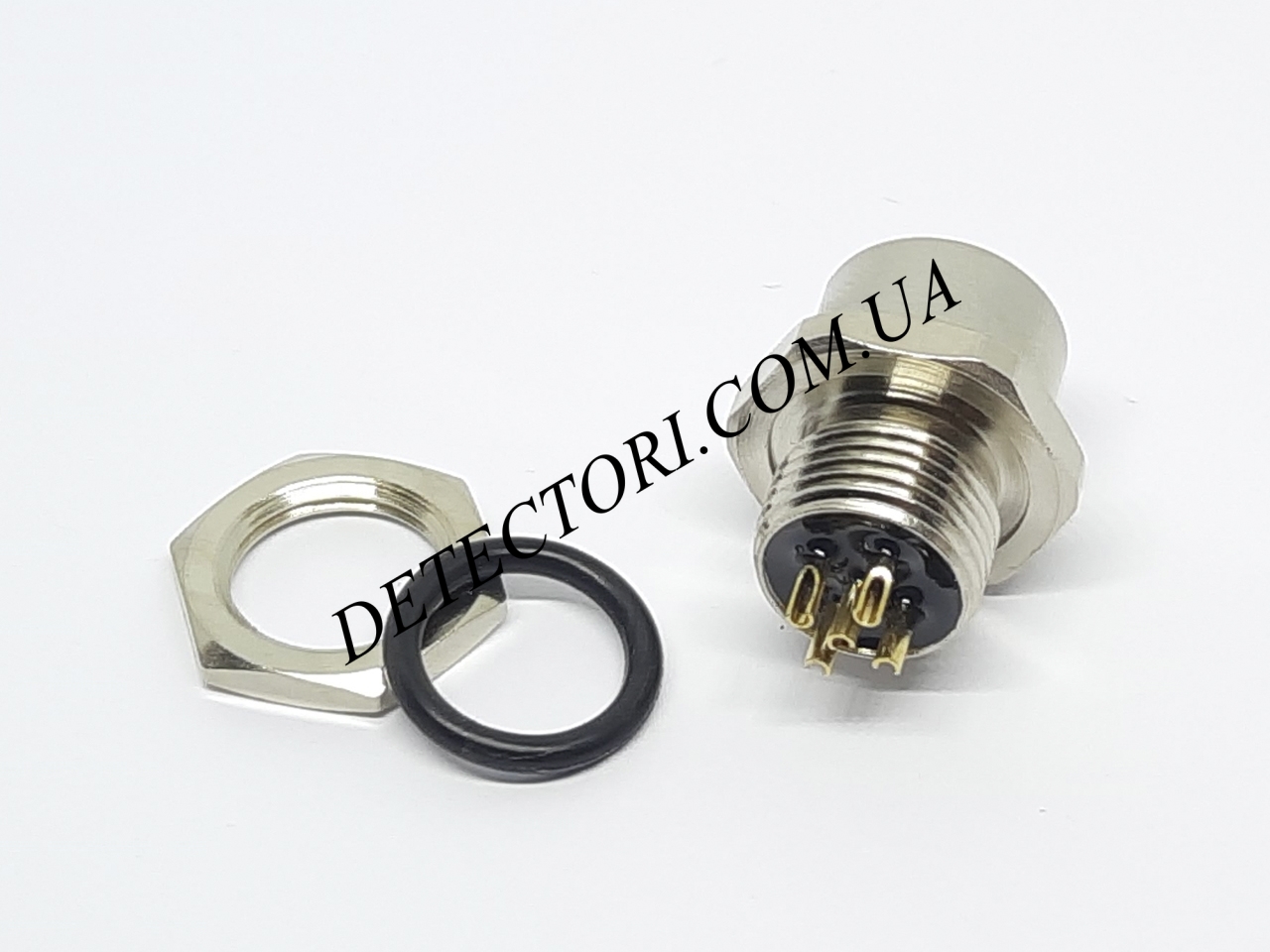

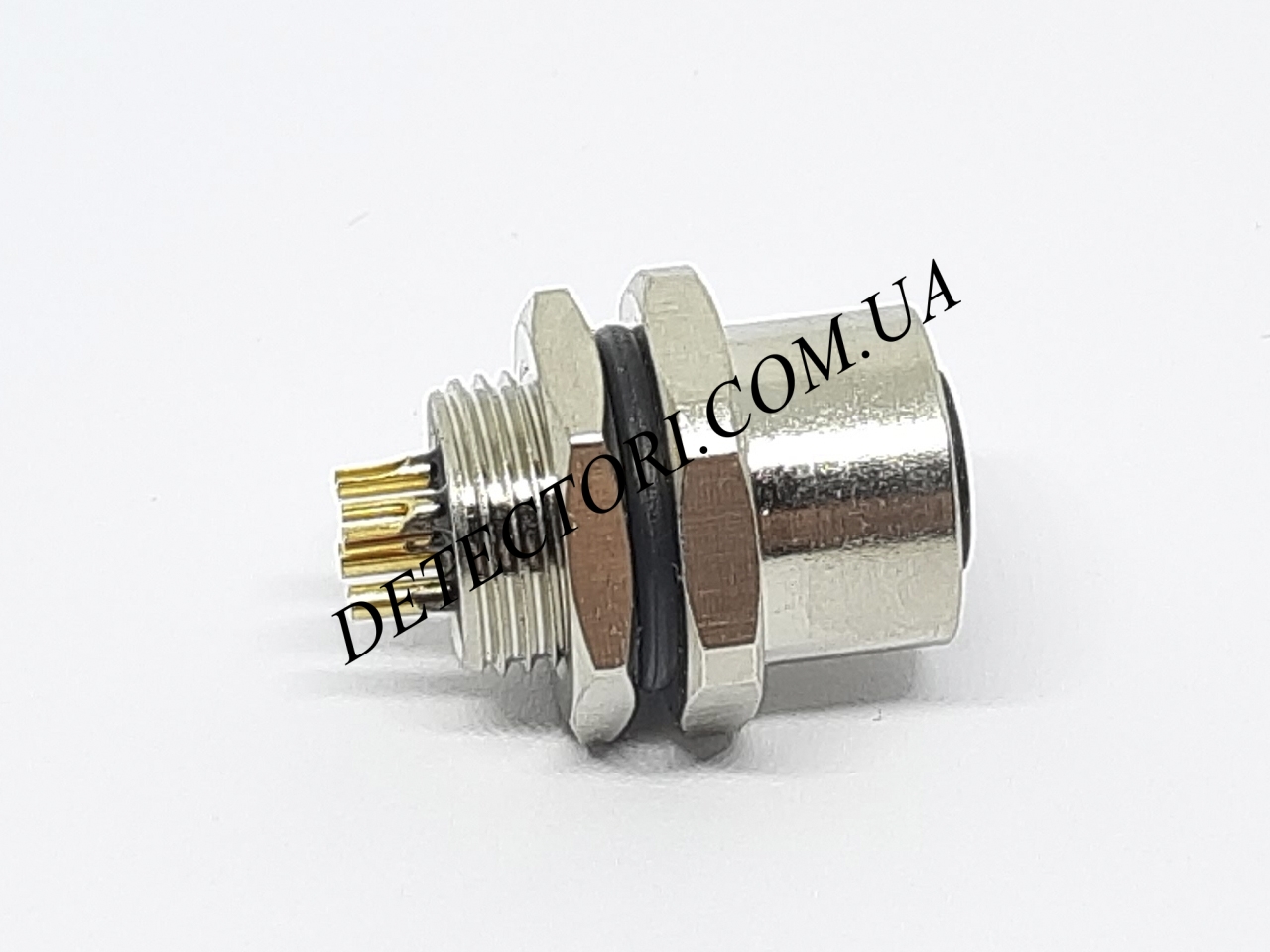

Панельні роз’єми такого типу встановлюються безпосередньо у корпус обладнання або металеву панель, що дозволяє створити зручний інтерфейс для швидкого підключення кабелів з M12-штекерами. Це значно спрощує монтаж, обслуговування та заміну периферійних пристроїв на виробництві.

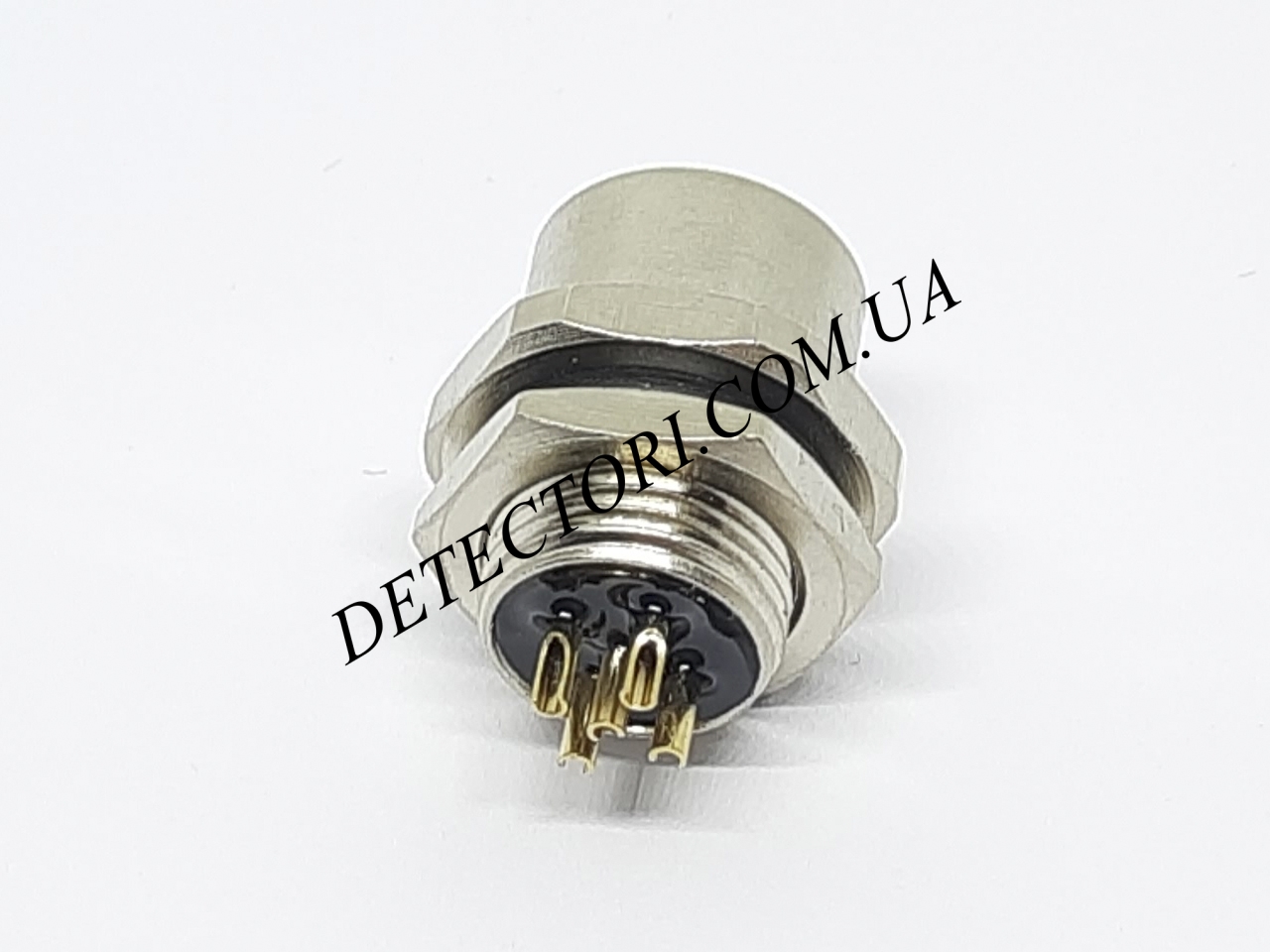

Контактна група виготовлена з мідного сплаву із захисним золотим покриттям, що забезпечує низький перехідний опір та стабільну передачу сигналів. Корпус роз’єму виконаний з нікельованої латуні, що гарантує високу механічну міцність і стійкість до корозії. У з’єднаному стані роз’єм забезпечує високий ступінь захисту IP67, що дозволяє використовувати його у складних промислових умовах.

Технічні характеристики

• Тип роз’єму: панельний M12
• Кодування: A-coded
• Кількість контактів: 5
• Тип контактів: гніздові (female)
• Монтаж: панельний
• Тип з’єднання: різьбове M12×1
• Номінальна напруга: до 60 В
• Номінальний струм: до 4 А
• Контактний опір: ≤10 мΩ
• Опір ізоляції: ≥100 МОм
• Матеріал контактів: мідний сплав із золотим покриттям
• Матеріал корпусу: нікельована латунь
• Діаметр кабелю: приблизно 4–8 мм
• Ступінь захисту: IP67 (у з’єднаному стані)

Де використовується

1. підключення індуктивних, оптичних та ємнісних датчиків
2. з’єднання енкодерів та вимірювальних пристроїв
3. системи керування PLC
4. автоматизовані виробничі лінії
5. робототехніка
6. пакувальне та сортувальне обладнання
7. конвеєрні системи
8. системи контролю та вимірювання
9. підключення промислових датчиків положення та руху
