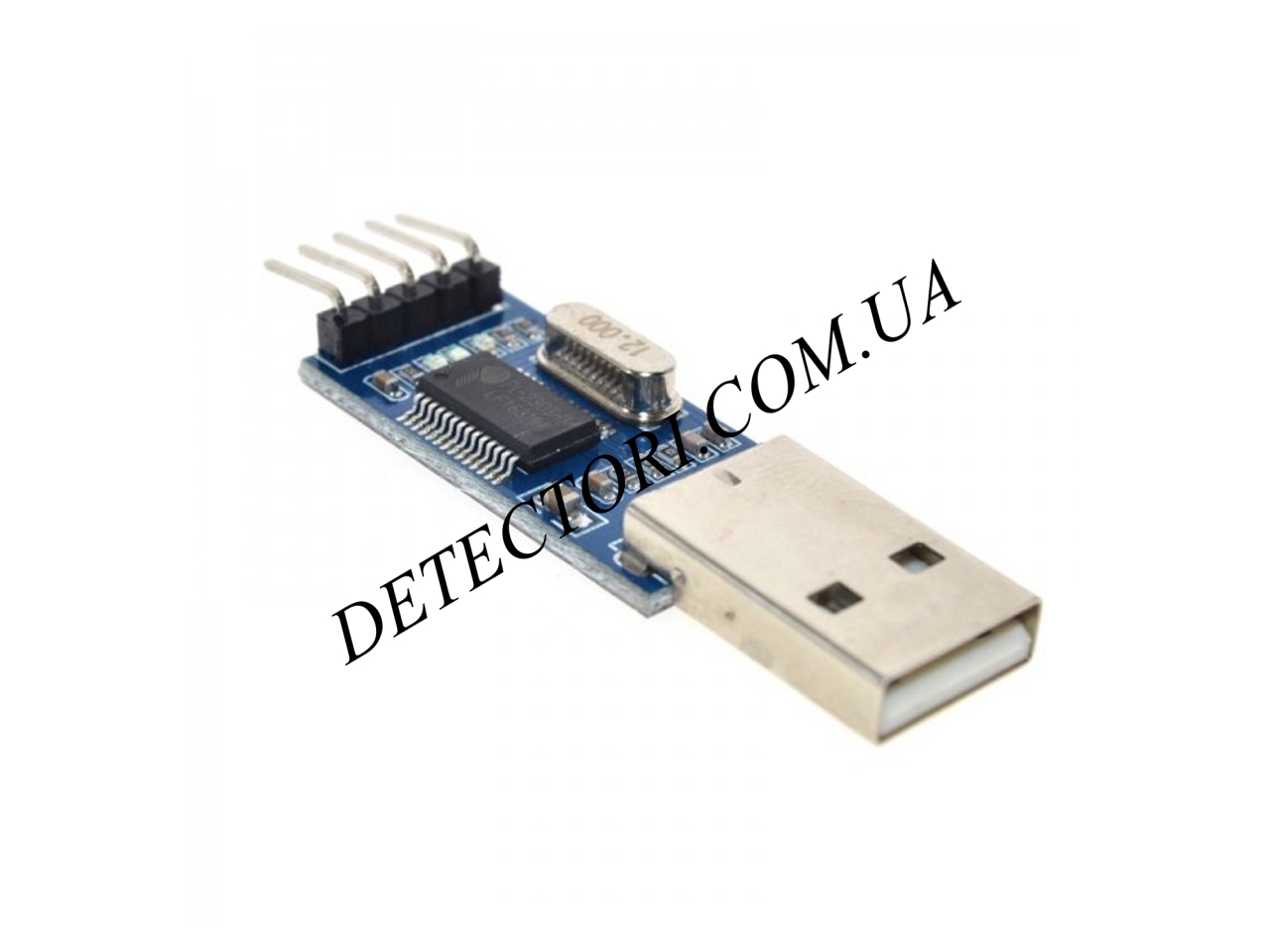

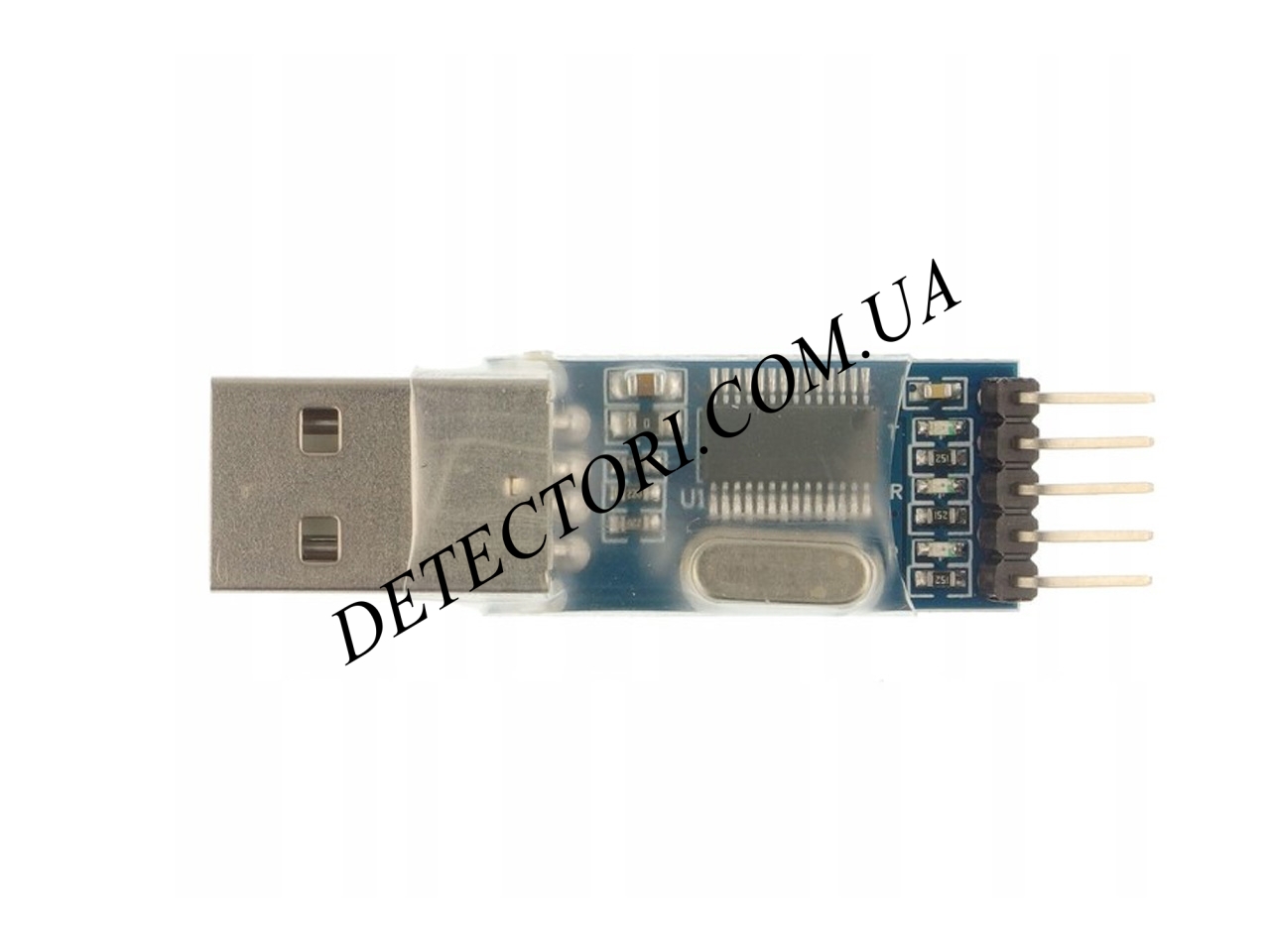

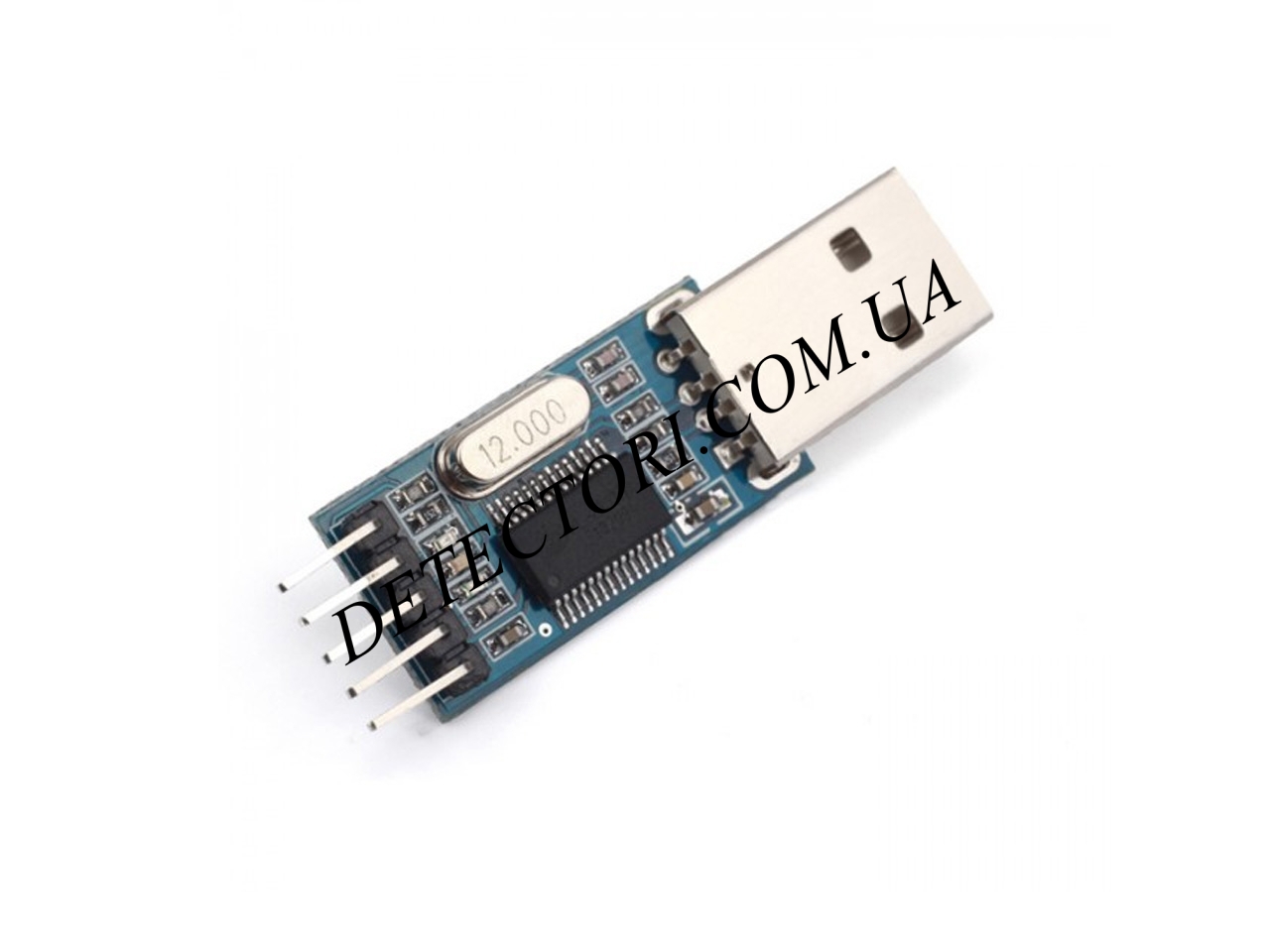

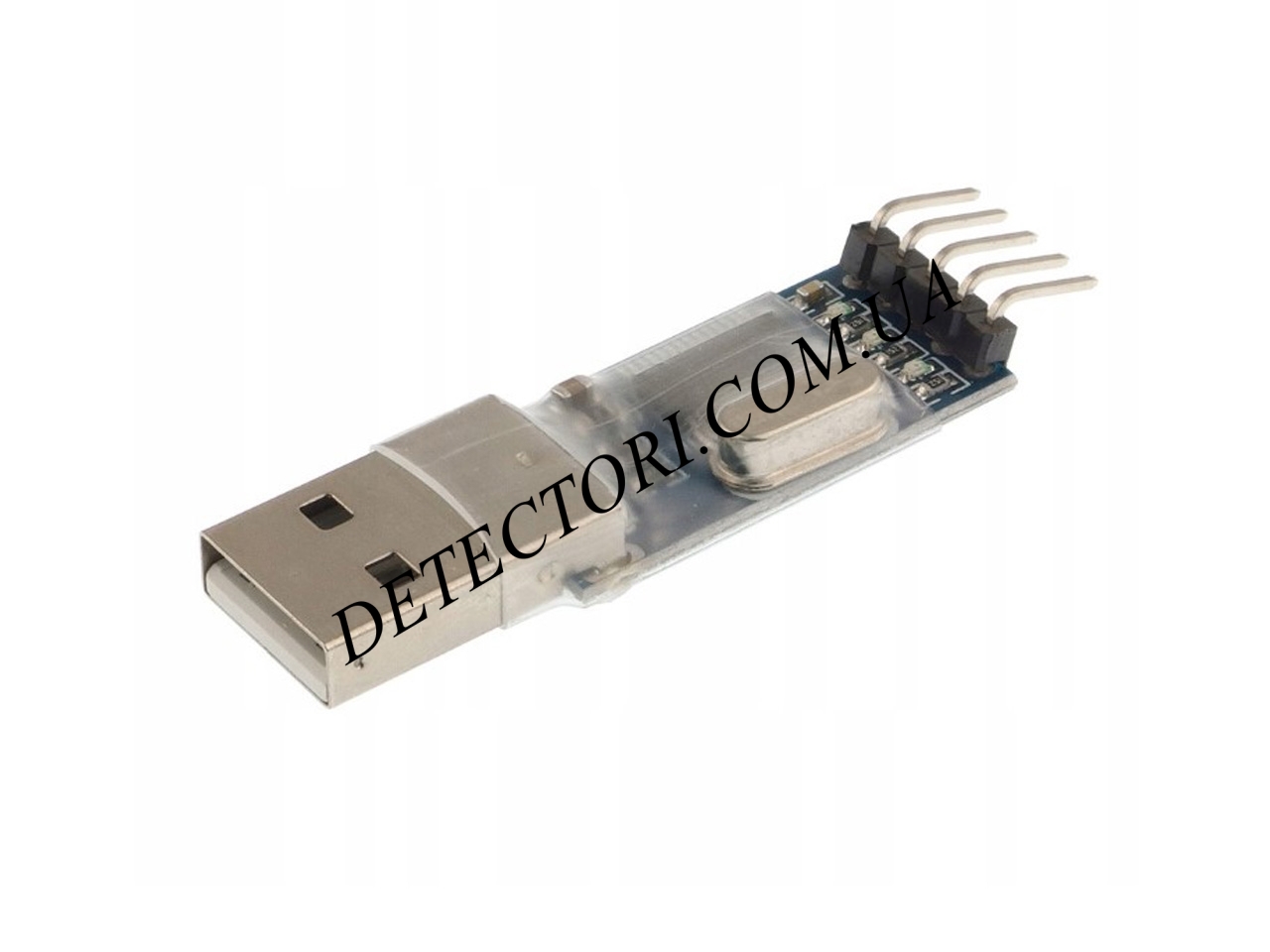

Перетворювач інтерфейсів USB-TTL конвертер PL2303HX

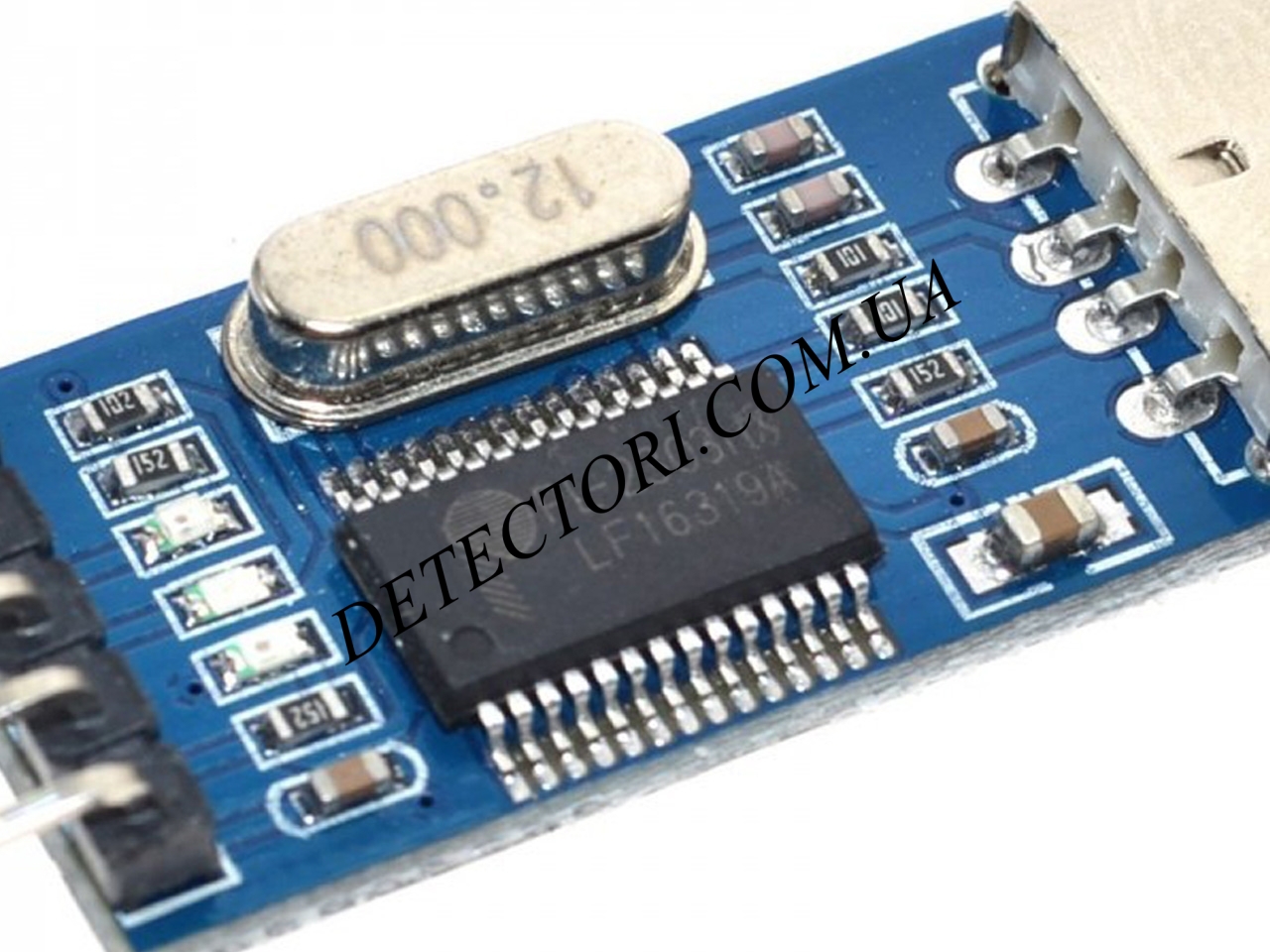

USB-TTL UART конвертер, побудований на основі мікросхеми PL-2303HX, що емулює інтерфейс UART (RS-232 або інакше відомий як послідовний інтерфейс), підключаючись до USB-порту комп'ютера, створює віртуальний COM-порт. За допомогою цього порту можна прошивати мікроконтролери, роутери, приставки, тюнери та інші пристрої. Конвертер має виходи з напругою 3,3 В і 5 В для живлення програмованих пристроїв. Підтримує всі стандартні швидкості обміну даними за протоколом UART.

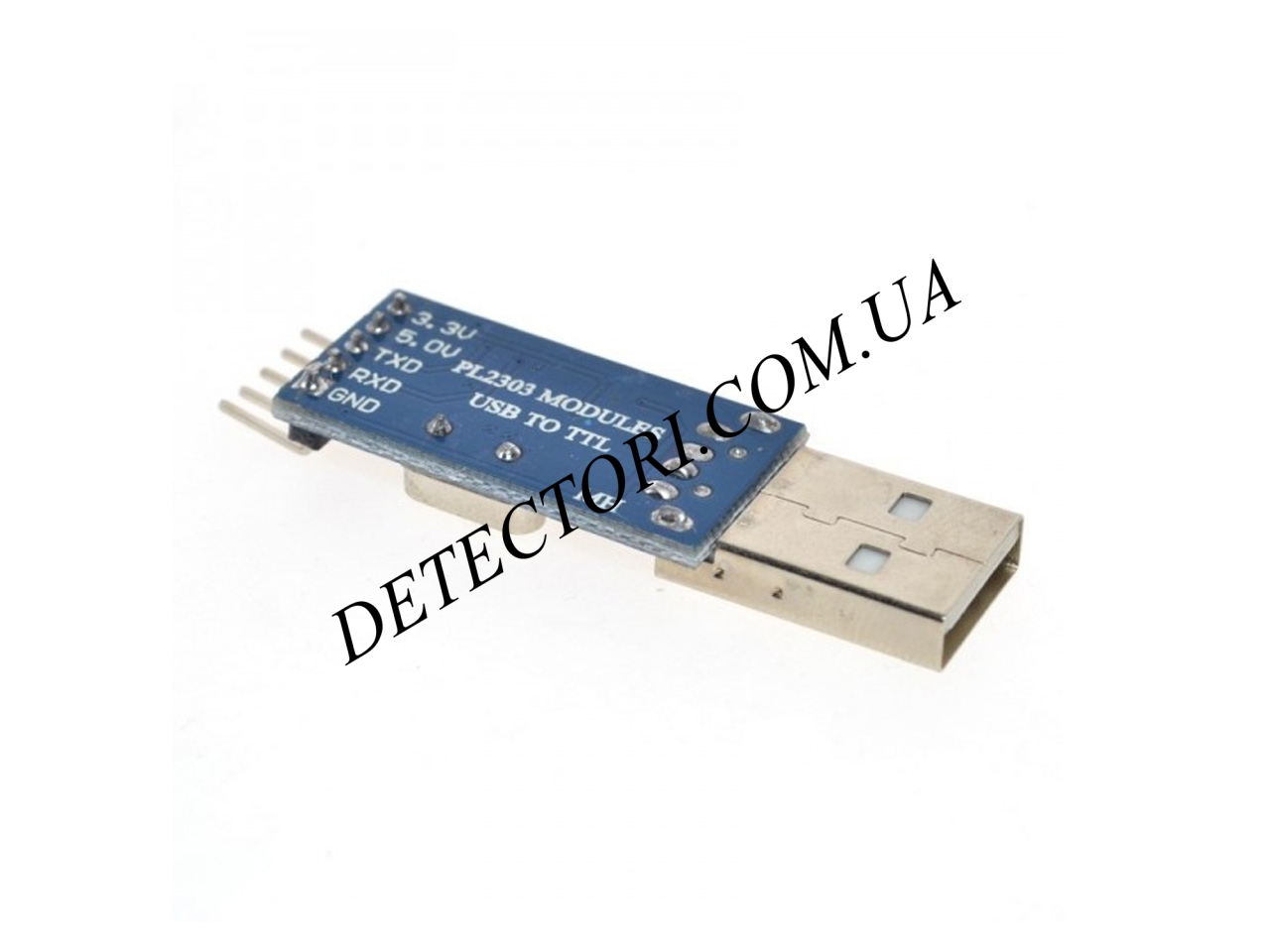

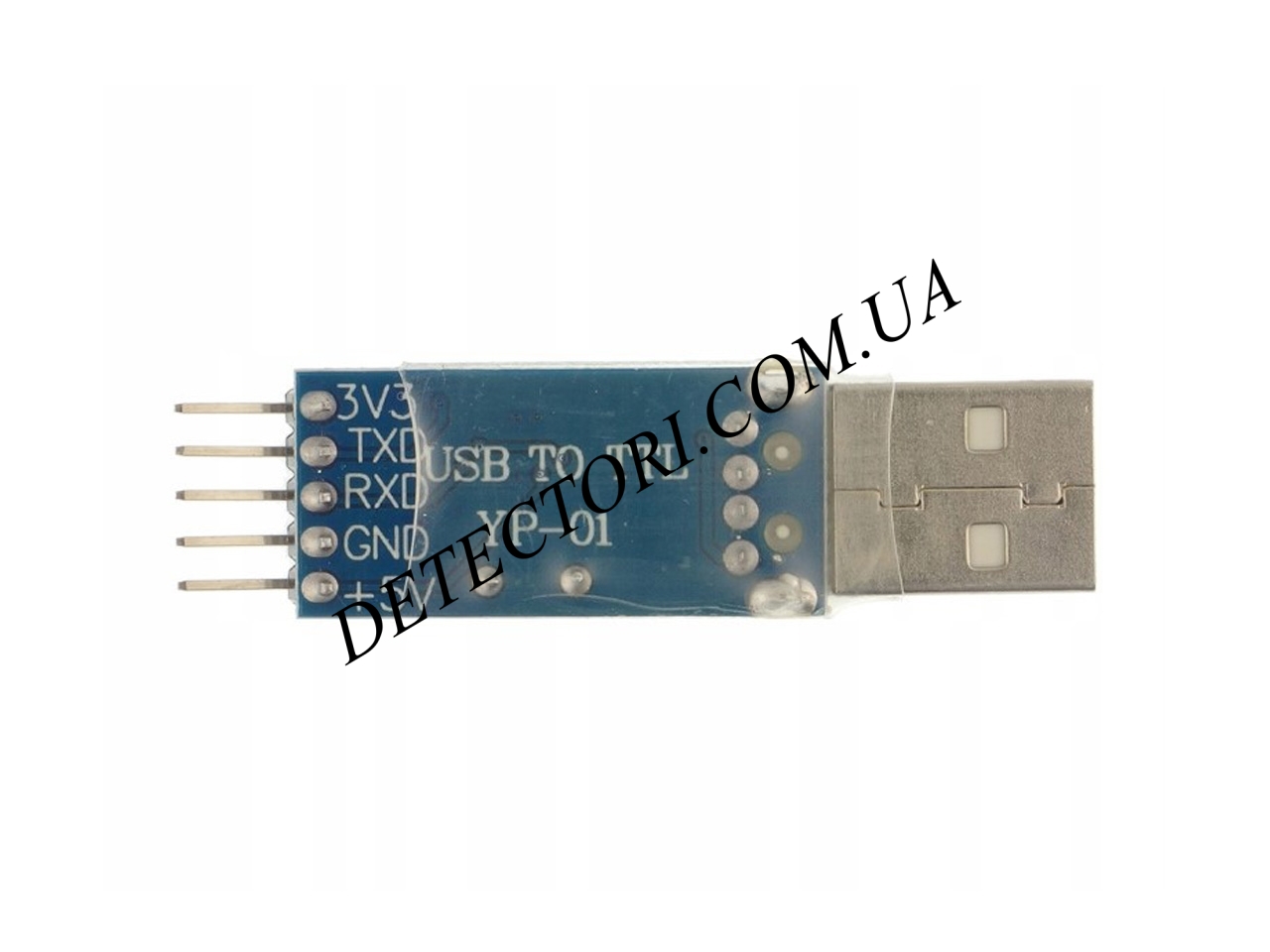

Позначення контактів:
- 3.3 V – живлення пристроїв TTL 3,3 В;
- 5.0 V - живлення пристроїв TTL 5В;
- RXD - прийом даних;
- TXD - передача даних;
- GND - загальний контакт.
Живлення конвертера здійснюється від USB-порту комп'ютера з напругою 5 В.
Технічні характеристики:
- Напруга, В: 5;
- Розміри, мм: 50,7 х 15,2 х 7,6
- Робоча температура, °C: від -40 до 85
Застосування USB-TTL UART конвертера (PL2303HX):
- Прошивка контролера Arduino Pro Mini (Arduino), який не має власного USB-порта;
- Робота з різними платами на базі STM8/STM32/LPC/AVR/PIC та ін.;

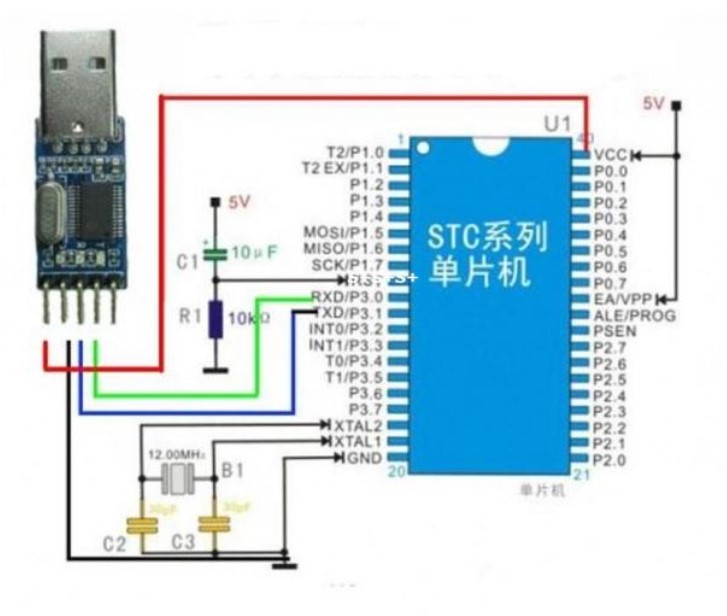

- Прошивка мікроконтролерів NXP, STM, NEC, Renesa;
- Обмін інформацією між мікроконтроллерними пристроями та комп'ютером через UART/RS-232/RS-485 інтерфейси;
- Налагодження цільових пристроїв та створення USB-програматорів;
- Відновлення жорстких дисків;
- Підключення сервісного порту Amino 110;
- Зміна прошивки мобільних телефонів, XBOX360, DVB ресиверів, DVD-приводів;
- Оновлення (відновлення) прошивки роутерів через серійний порт;
- Оновлення прошивки супутникових та інших тюнерів, GPS-навігаторів, Wi-Fi роутерів;
- Для налаштування та діагностики газобалонного обладнання (ГБО);
- Зміна прошивки металошукача Кощей 20.
