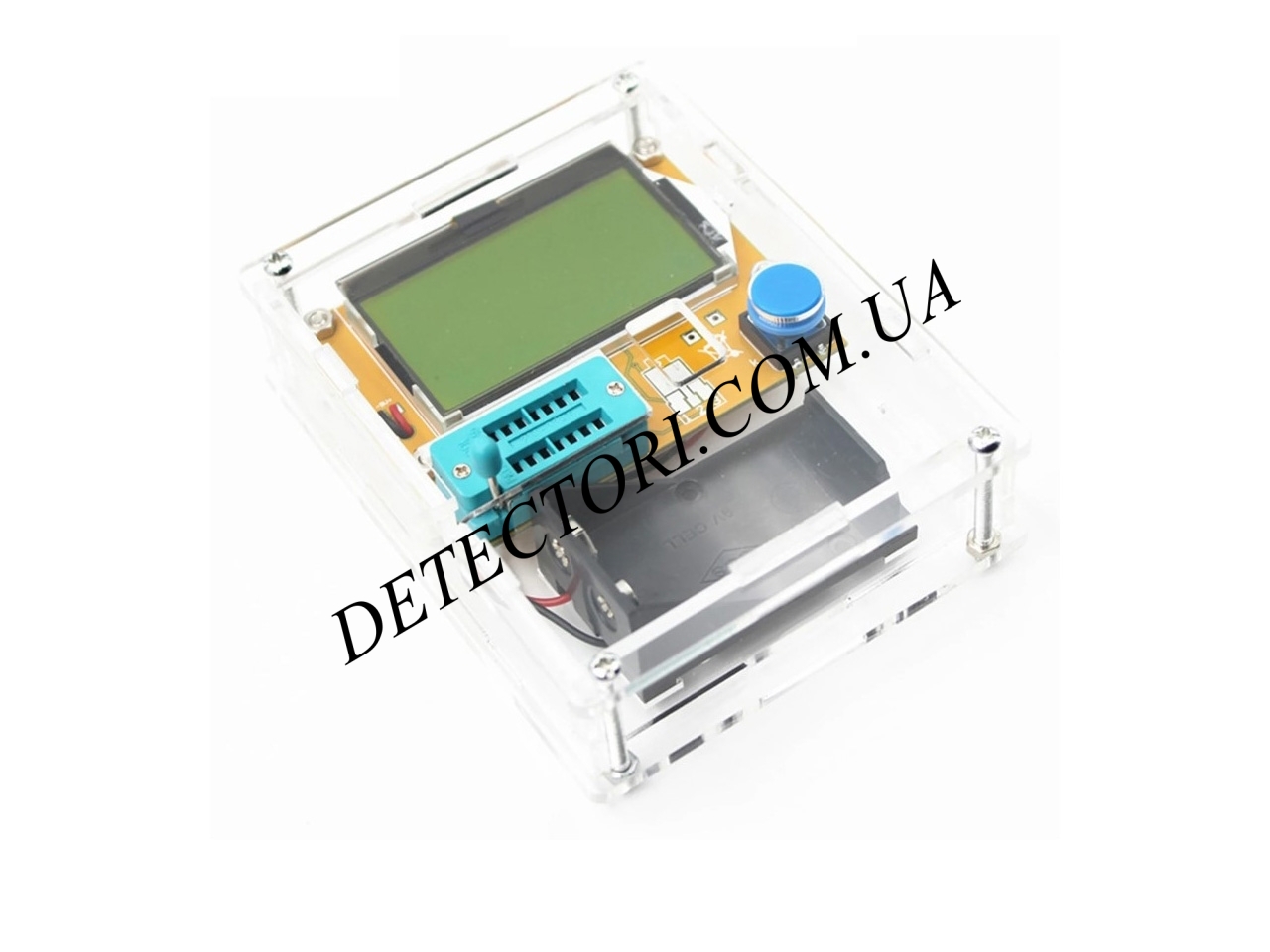

Універсальний тестер вимірювач радіокомпонентів LCR_T4 в корпусі з відсіком

Універсальний тестер на чіпі ATmega328p, LCR-T4 в акриловому корпусі  з LCD-дисплеєм COG12864 та батарейним відсіком під Крону 9В, призначений для визначення характеристик різноманітних радіокомпонентів, таких як резистори, конденсатори, котушки індуктивності, діоди, транзистори NPN, PNP, MOS FET, JFET, тиристори та симістори. Особливостями пристрою є автоматичне вимкнення та простий процес калібрування. Остання версія програмного забезпечення дозволяє автоматично ідентифікувати компоненти і вимірювати їхні параметри.

Для вимірювання параметрів компонента спочатку необхідно підключити джерело живлення у вигляді батареї типу "Крона". Потім слід зняти фіксатор з клеми, витягнути ручку вверх, і помістити потрібний елемент в клему. Після цього слід зафіксувати ручку, витягнувши її вниз, і натиснути кнопку управління. Потім тестер LCR-T4 автоматично визначить характеристики елемента, який встановлений у тримач.

Важливо: Перед використанням тестера, розрядіть конденсатори.

За допомогою LCR-T4 можна визначити такі параметри електронних компонентів:

1. Опір
2. Індуктивність
3. Ємність конденсатора
4. Тип та розпіновка транзистора/діода
5. Коефіцієнт передачі струму бази біполярного транзистора
6. Напруга насичення біполярного транзистора
7. Ємність затвора польового транзистора
8. Напруга відкриття польового транзистора
9. Падіння напруги на діоді
10. Паразитна ємність діода

Основні можливості тестера:

1. Автоматичне визначення компонентів: Тестер автоматично ідентифікує різні типи компонентів, такі як резистори, конденсатори, діоди, транзистори тощо.
2. Вимірювання параметрів компонентів: Резистори (R) 0...50 МОм, максимальна роздільна здатність 0.01 Ом. Конденсатори (C) 0...100000 мкФ, максимальна роздільна здатність 0.01 пФ; вимірює ESR (максимальна роздільна здатність 0.01 Ом) та втрати напруги Vloss(%). Індуктивність (L) 10 мкГн - 20 Гн, максимальна роздільна здатність 0.01 мГн; резонансний метод в діапазоні 0.1 МкГн - 2 мГн з максимальною роздільною здатністю 0.01 мкГн.
3. Відображення інформації: Результати вимірювань виводяться на ЖК-дисплей 128x64 з підсвіткою.
4. Визначення розпіновки: Тестер може відобразити схематичне розташування контактів компонентів, таких як транзистори, діоди, світлодіоди тощо.
5. Тест полупровідників, конденсаторів, резисторів, індуктивностей: Всі вимірювання виконуються за одну операцію, просто натисканням кнопки.
6. Живлення та вимірювання: Потужність надходить від батарейки типу "Крона" з напругою 9V. Тестер споживає не більше 20nA після вимкнення.

Технічні характеристики LCR_T4:

• Робочий струм, мА: 25;
• Розміри, мм: 78 х 65 х 15
• Живлення: батарея Крона (6F22)
• Мікроконтролер: AtMEGA328P AU
• Дісплей: LCD екран 128 х 64 точок
• Матеріал корпусу: акрил

Калібрування

Калібрування тестера повинно виконуватися періодично, як і для будь-яких інших вимірювальних приладів. Для того щоб виконати калібрування вимірювача, підготуйте два високоякісних конденсатора (поліпропіленових, металоплівкових ...) ємністю понад 100 нФ і 4-30 нФ, а також перемичку для замикання трьох контактів на тестовій панелі.

Далі слід встановити перемичку в контакти 1, 2, 3 і натискати кнопку управління. Після включення на екрані з'явиться запит "Режим самотест?". Натискайте ще раз кнопку для підтвердження. Розпочнеться калібрування. Дочекайтеся повідомлення "Ізоляція!" і вилучте перемичку. Самокалібрування триватиме до відображення символу конденсатора та його номіналу, який слід вставити.

Зазвичай, під час першого калібрування потрібно вставити спочатку конденсатор ємністю понад 100 нанофарад, а потім 4-30 нанофарад, а при наступних - лише 4-30 нФ. Завершення калібрування відобразиться виведенням версії програмного забезпечення та повідомленням "Тест закінчено". Повне калібрування завжди можна повторити, зайдучи в меню і вибравши пункт "Режим самотесту".
