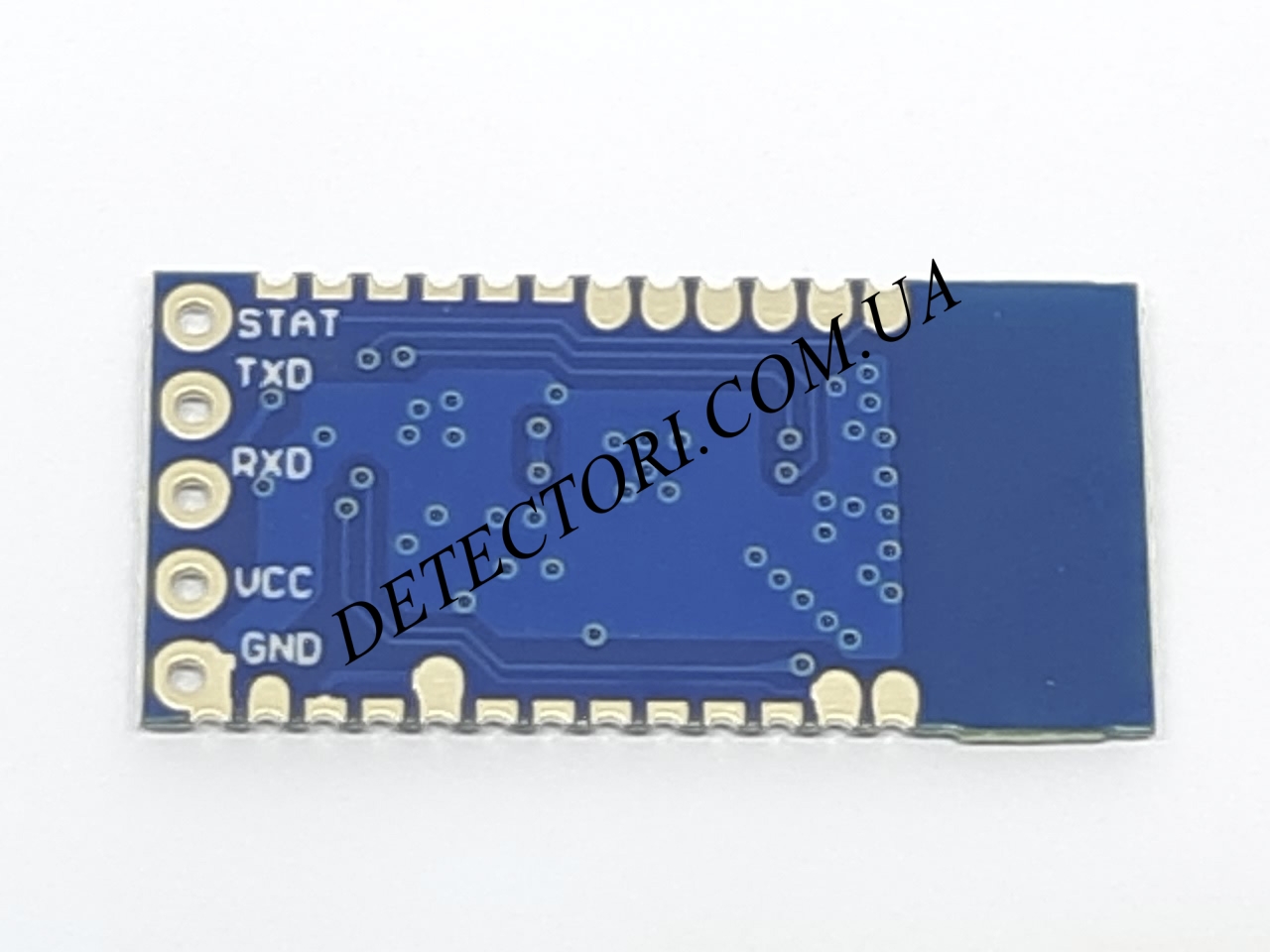

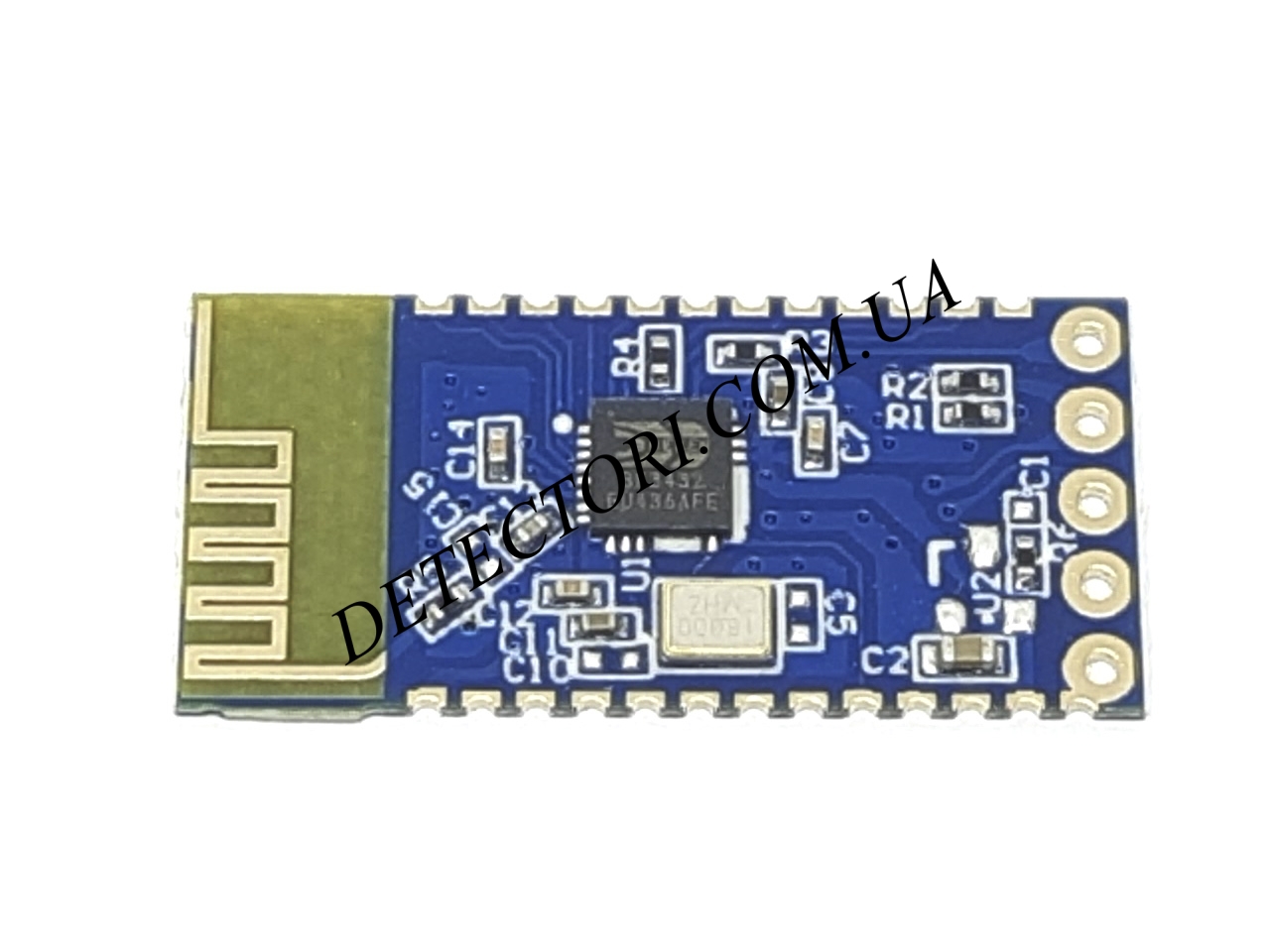

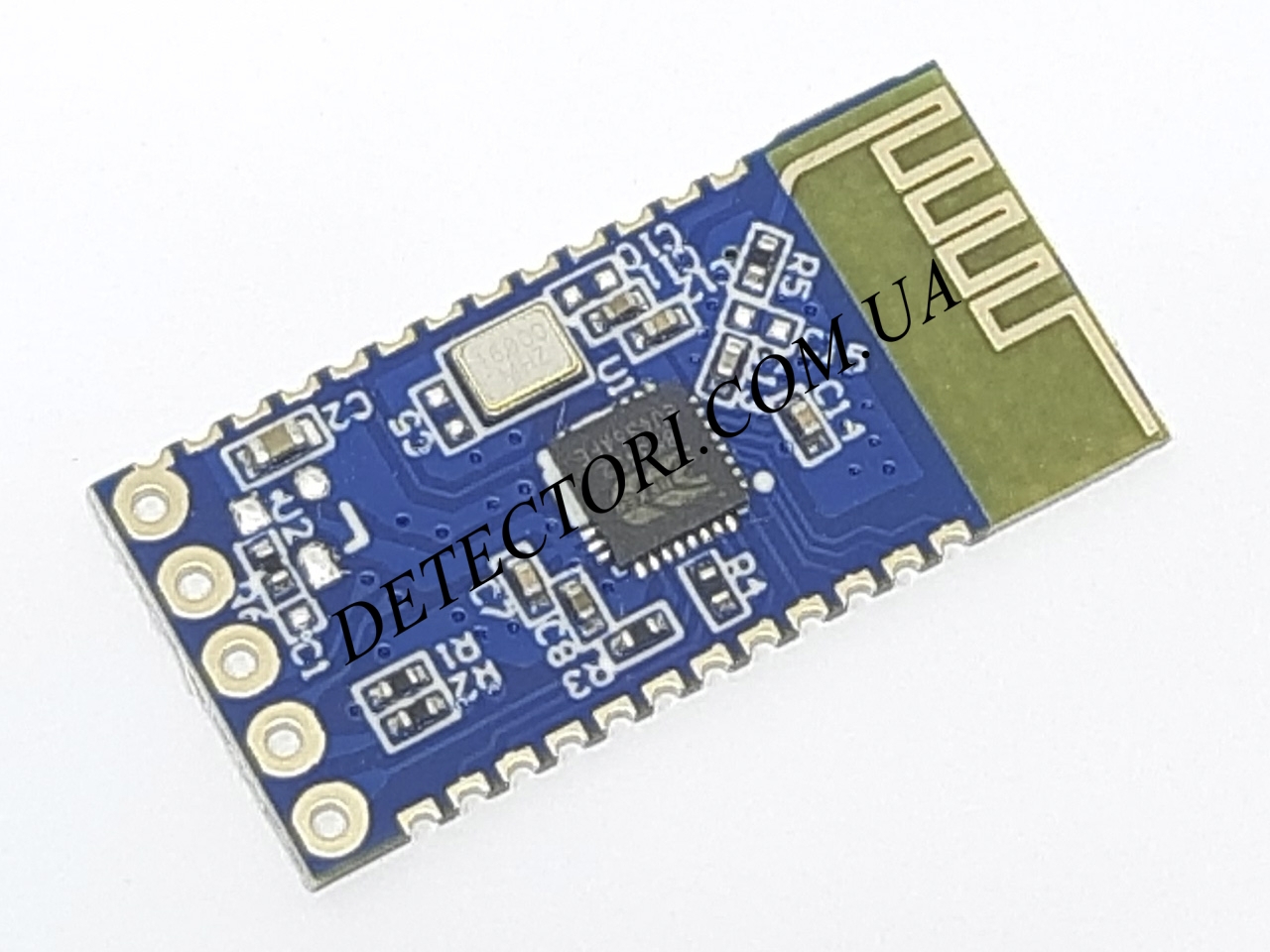

Bluetooth Модуль JDY-31

JDY-31 – це компактний Bluetooth-модуль, призначений для реалізації бездротового зв’язку між мікроконтролерами, комп’ютерами, смартфонами та іншими пристроями. Завдяки підтримці стандарту Bluetooth 3.0 + EDR, цей модуль забезпечує швидку та стабільну передачу даних у діапазоні до 10 метрів без втрати якості сигналу. JDY-31 використовується у смарт-пристроях, IoT-рішеннях, промисловій автоматизації, розумних будинках, робототехніці та інших сферах, де потрібен бездротовий зв’язок через UART (TTL). JDY-31 підтримує UART (TTL) інтерфейс, що дозволяє легко інтегрувати його в будь-яку мікроконтролерну систему – Arduino, ESP32, STM32, Raspberry Pi та інші. Швидкість передачі даних до 115200 біт/с. Завдяки AT-командам, можна легко змінювати параметри модуля, такі як ім'я пристрою, швидкість передачі, PIN-код, режим роботи (Master/Slave). Налаштування виконується через послідовний порт без необхідності складного програмування.

Технічні характеристики:

• Версія Bluetooth: 3.0
• Частота роботи, ГГц: 2,4 (ISM-діапазон)
• Робоча напруга, В: 3,3
• Інтерфейс зв’язку: UART (TTL, 1200–115200 біт/с)
• Максимальна швидкість передачі, Мбіт/с: 2,1
• Дальність роботи, м: до 10 (без перешкод)
• Модуляція: GFSK (Gaussian Frequency Shift Keying)
• Підтримка профілю: SPP (Serial Port Profile)
• Розміри, мм: 13 х 27
• Енергоспоживання, мА: < 40 при передачі, < 2  у режимі очікування
• Робоча температура, °C: -20 до +85

Схема підключення JDY-31 до мікроконтролерів

Важливо! Якщо використовується Arduino UNO або інші контролери з напругою 5 В, необхідно використовувати резистивний подільник або конвертер рівнів сигналу для RXD.

Приклади застосування JDY-31

• Безпровідне з’єднання між мікроконтролерами – обмін даними між двома Arduino або ESP32.
• Дистанційний моніторинг сенсорів – передача інформації про температуру, вологість, рух у реальному часі.
• Підключення до ПК або смартфона – контроль мікроконтролера через Bluetooth.
• Розумний будинок (Smart Home) – керування освітленням, реле, вентиляцією через смартфон.
• Інтерактивні IoT-рішення – керування пристроями за допомогою мобільних додатків.
• Промислова автоматизація – передача даних та команд між роботизованими системами.
• Сонячна енергетика - передача данних між сонячними панелями та інверторами
