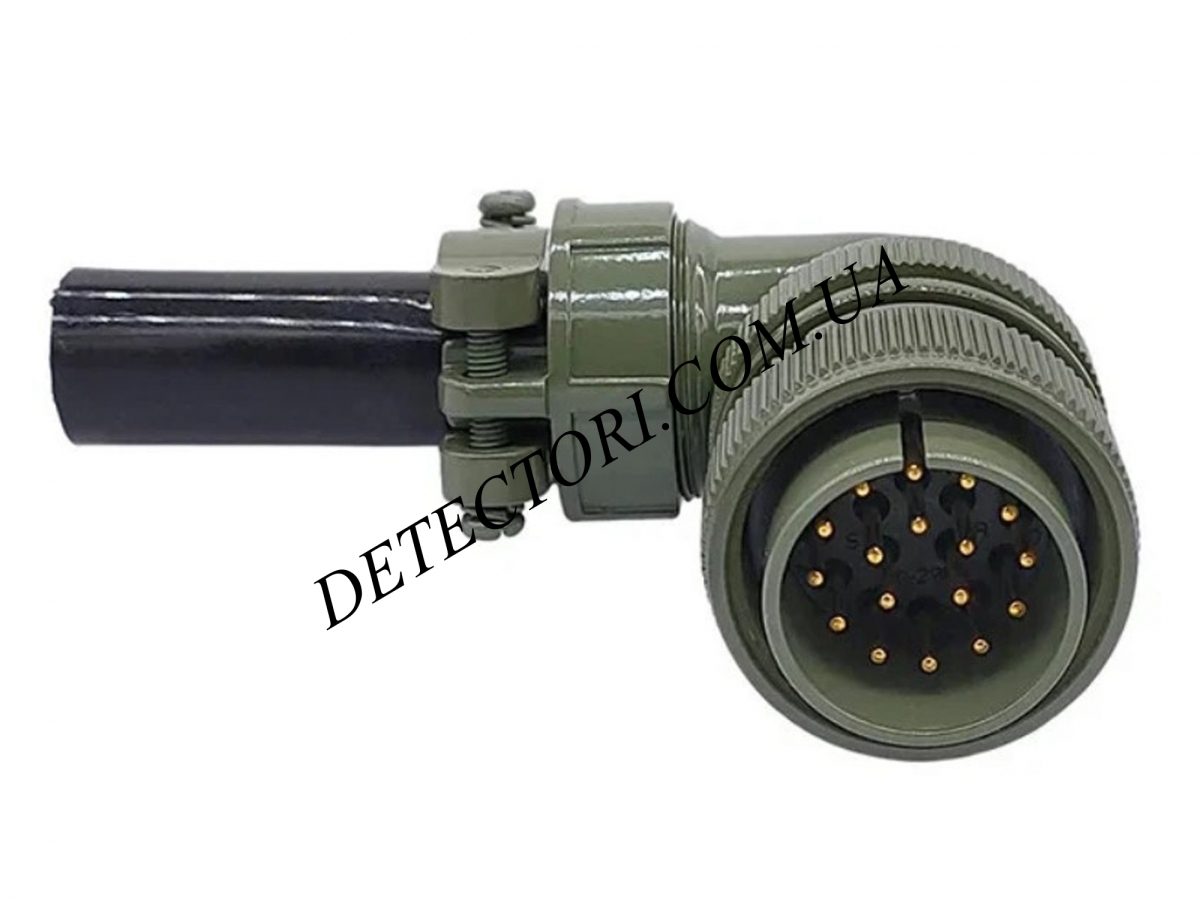

Штекер кутовий MS3108A20-29P на 17 контактів зворотній
Кутовий штекер MS3108A20-29P на 17 контактів — це військовий круглий роз’єм стандарту MIL-DTL-5015 (MIL-C-5015), призначений для з’єднання в умовах підвищених механічних навантажень, вібрації та перепадів температур. Зворотній до роз'єму MS3108A20-29S. Виконання під кутом 90° дозволяє зручно монтувати кабель у обмеженому просторі та зменшує навантаження на провід при підключенні.
Модель має 17 контактів (20-29), що робить її універсальним рішенням для силових і сигнальних ліній у військовій техніці, спецобладнанні, генераторах, системах зв’язку та промислових установках.
MS3108A20-29P використовується разом з роз'ємами MS3100A20-29S, MS3101A20-29S, MS3102A20-29S
Конструктивні особливості
Штекер виконаний у міцному металевому корпусі з алюмінієвого сплаву з антикорозійним покриттям. Різьбове з’єднання забезпечує жорстку фіксацію та стійкість до вібрацій. Кутова конструкція (90°) оптимізує укладання кабелю та дозволяє використовувати роз’єм у компактних монтажних вузлах.
Контакти — типу P (Pin, штирьові), призначені для пайки або відповідного способу монтажу згідно стандарту виконання.
Переваги моделі
- Надійна різьбова фіксація без самовідкручування
- Стійкість до механічних пошкоджень
- Захист від пилу та бризок (за умови правильного монтажу)
- Зручне кутове виконання для щільного монтажу
- Уніфікованість з іншими роз’ємами серії MIL-DTL-5015
Технічні характеристики MS3108A20-29P
- Тип роз’єму: кабельна вилка ( 90°)
- Стандарт: MIL-DTL-5015
- Серія: MS3108
- Типорозмір: 20
- Розташування контактів: 20-29
- Кількість контактів: 17
- Діаметр контактів, мм: 1.6
- Напруга, В: 500
- Сила струму, А: 20
- Тип контактів: P (штирьові, pin)
- Тип з’єднання: різьбове
- Матеріал корпусу: алюмінієвий сплав
- Покриття: антикорозійне, оливково-зелене
- Діапазон робочих температур: приблизно від -55°C до +125°C
Де використовується
- військовій техніці
- системах зв’язку та радіостанціях
- електрогенераторах
- бронетехніці та спеціальному транспорті
- авіаційному обладнанні
- системах живлення
- вимірювальних приладах
- промисловому обладнанні
