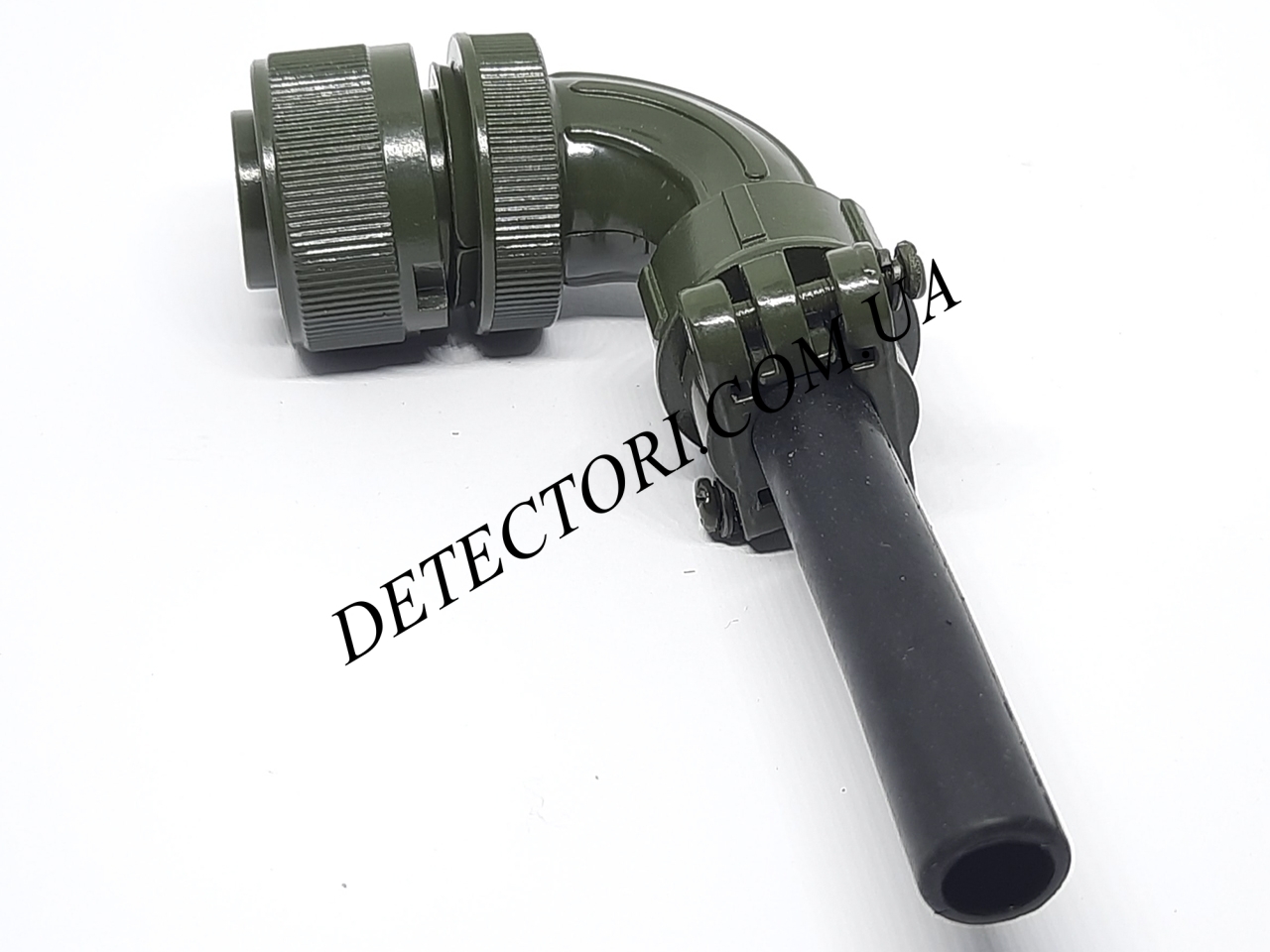

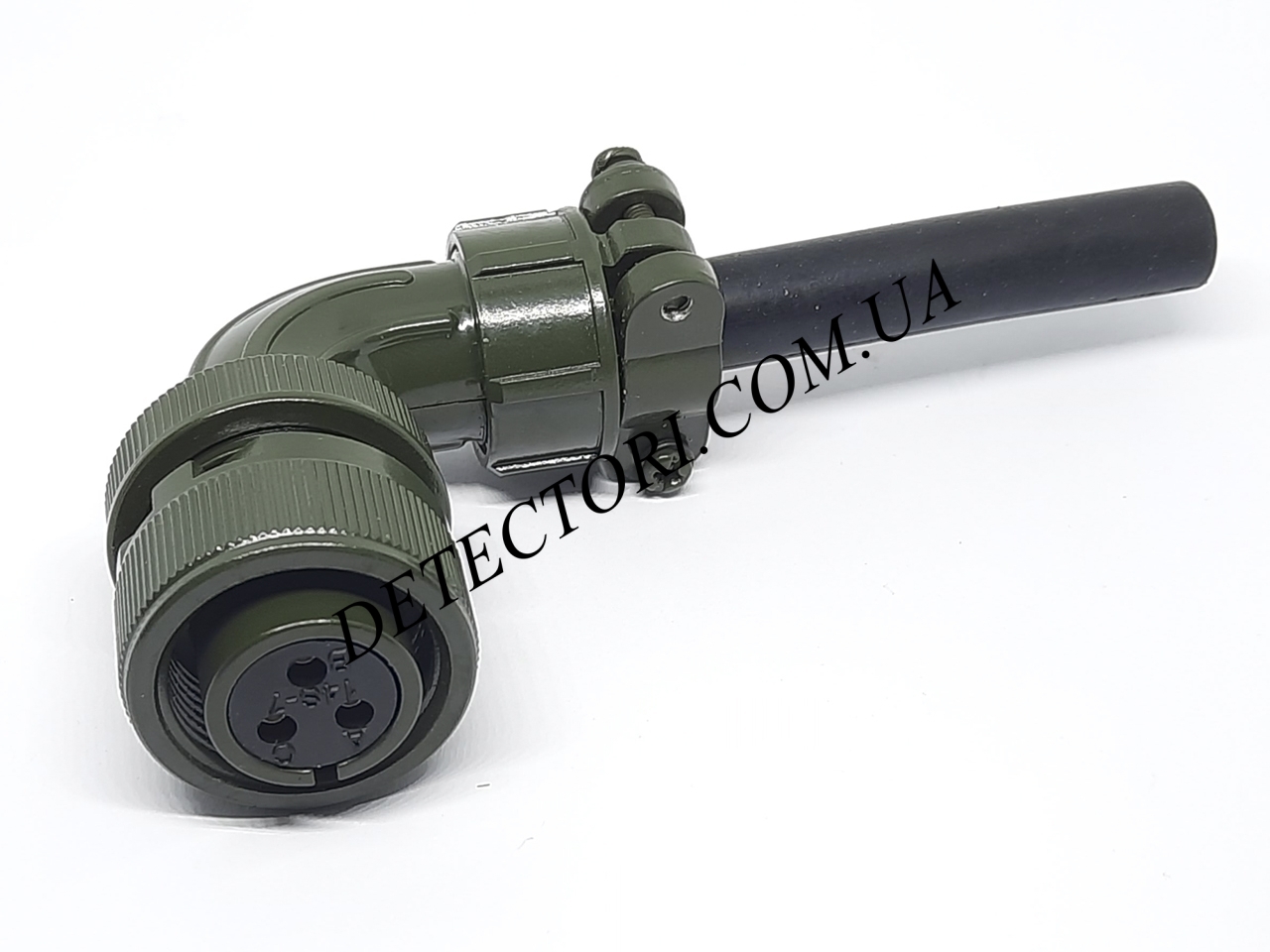

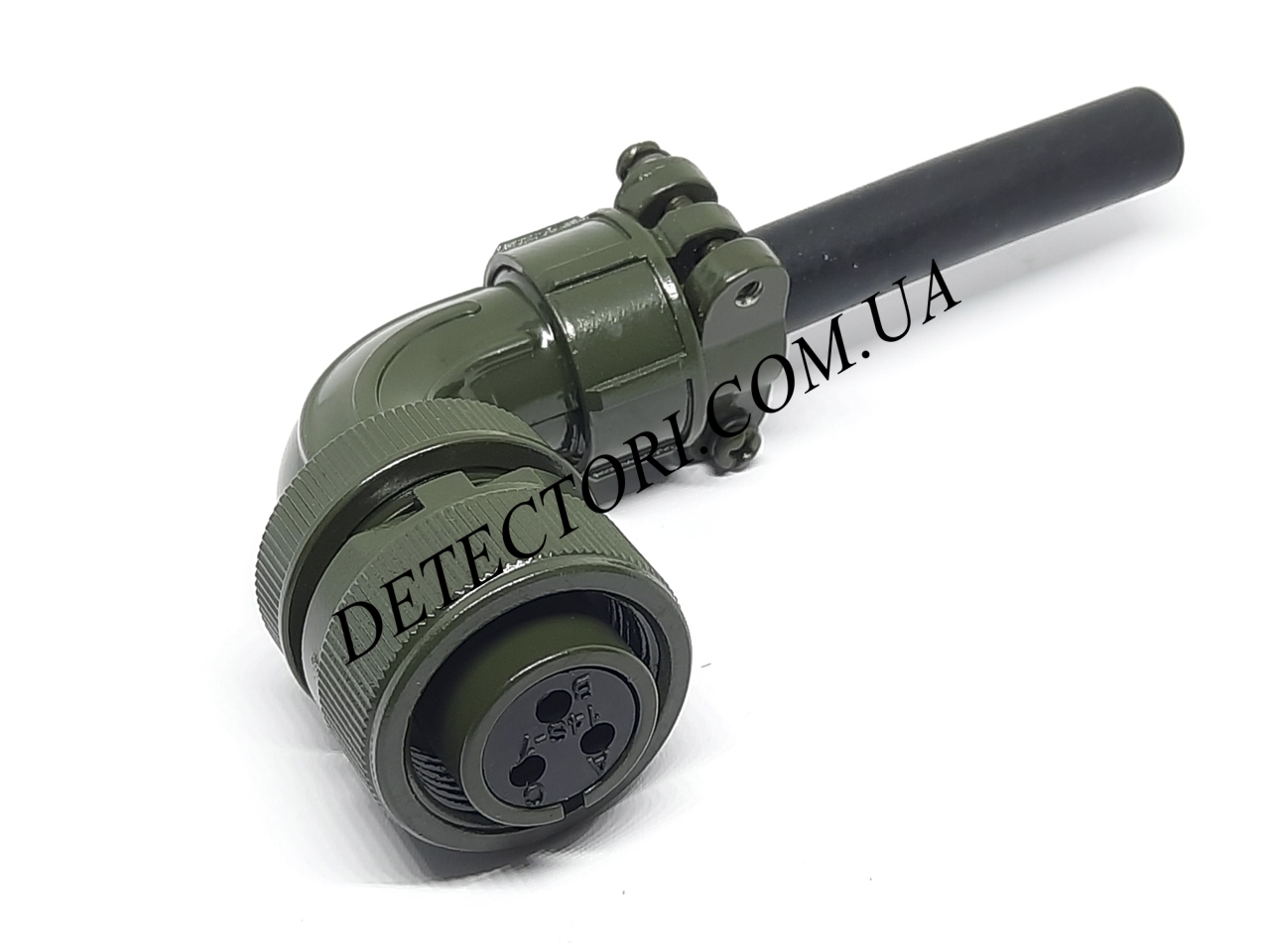

Штекер кутовий MS3108A14S-7S на 3 контакти

Кутовий штекер MS3108A14S-7S на 3 контакти  — це військовий круглий роз’єм стандарту MIL-DTL-5015 (MIL-C-5015), призначений для з’єднання в умовах підвищених механічних навантажень, вібрації та перепадів температур. Виконання під кутом 90° дозволяє зручно монтувати кабель у обмеженому просторі та зменшує навантаження на провід при підключенні.

Модель має 3 контакти (14S-7), що робить її універсальним рішенням для силових і сигнальних ліній у військовій техніці, спецобладнанні, генераторах, системах зв’язку та промислових установках.

MS3108A14S-7S використовується разом з роз'ємами MS3100A14S-7P, MS3101A14S-7P, MS3102A14S-7P

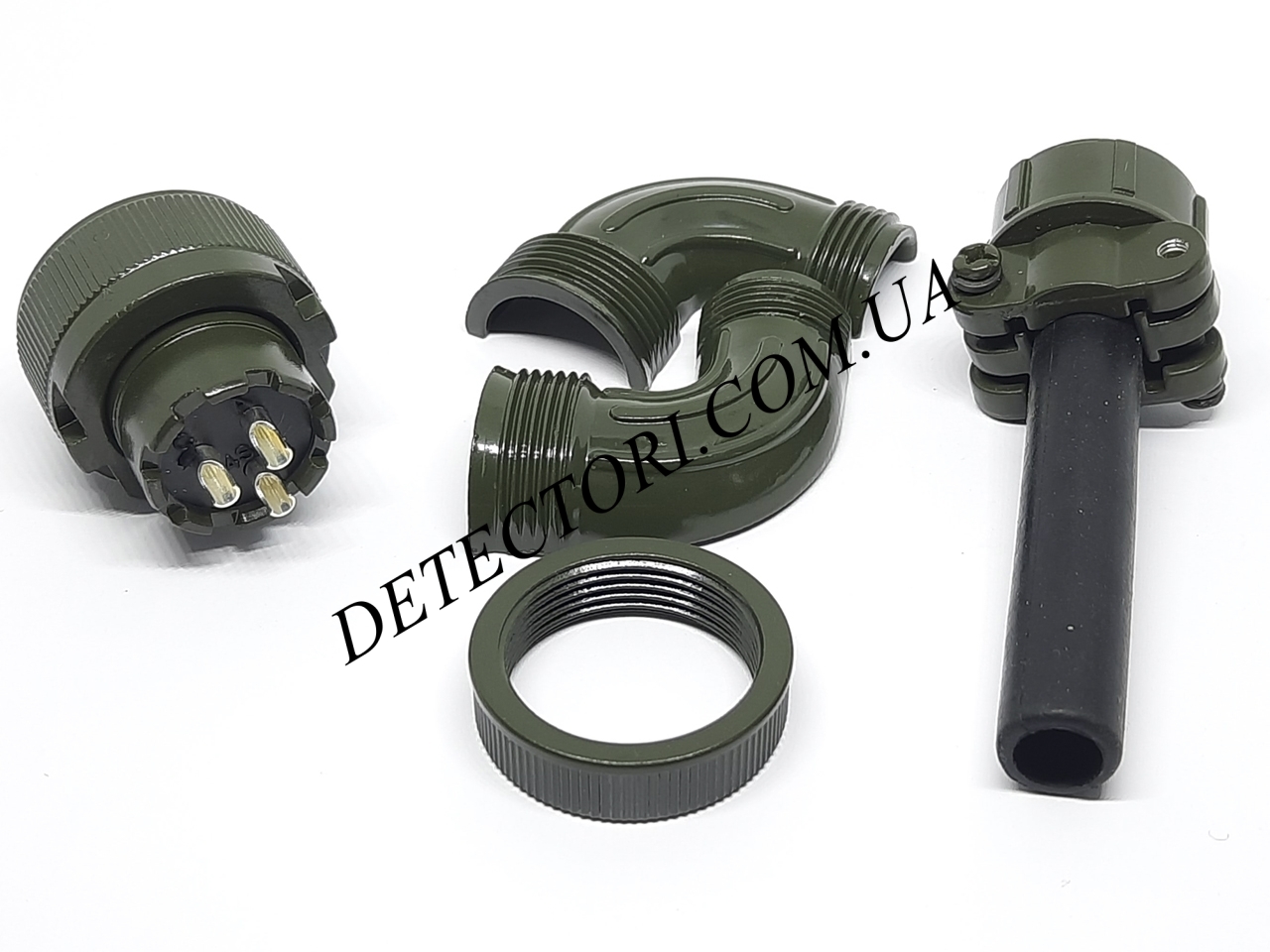

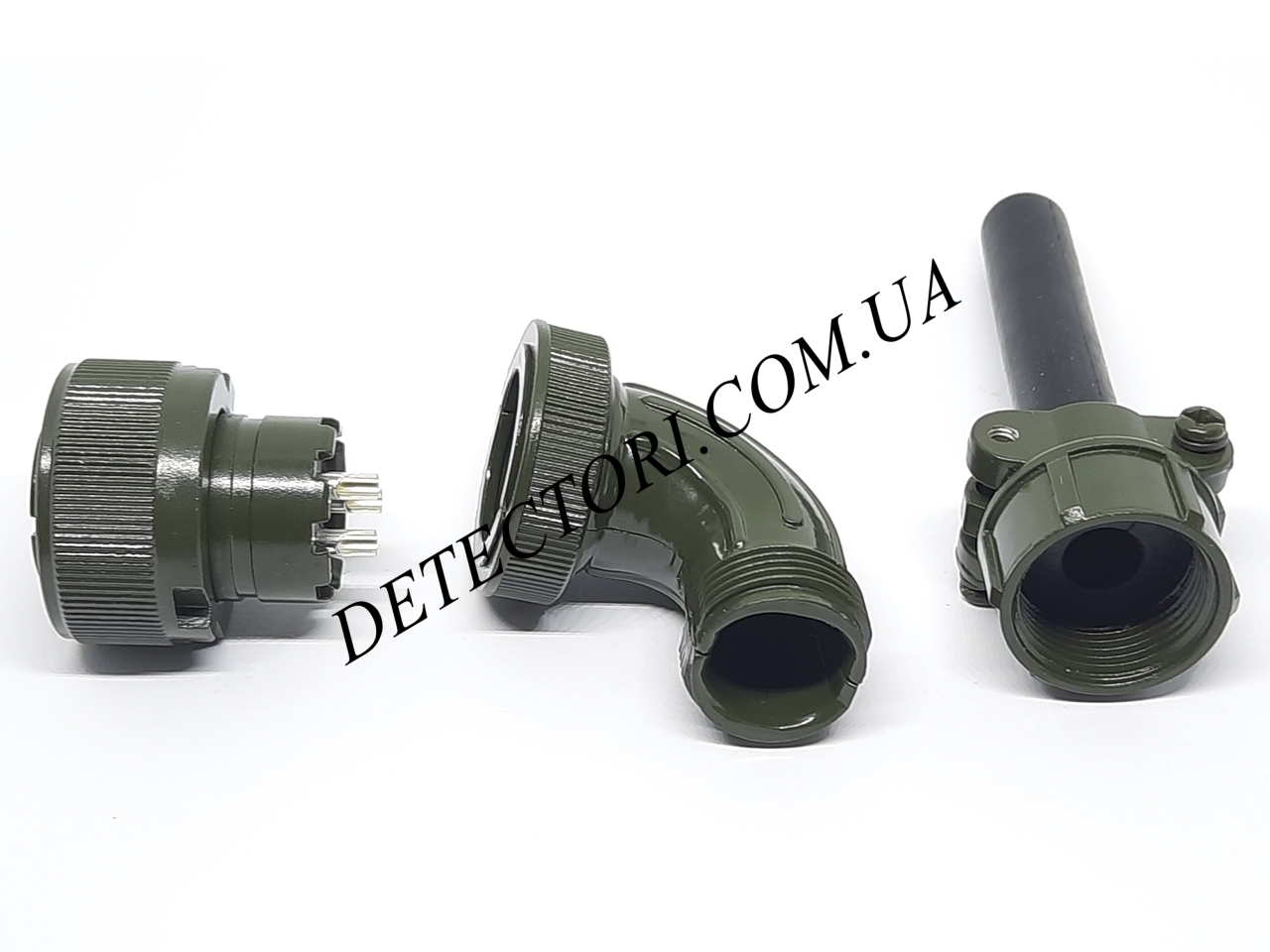

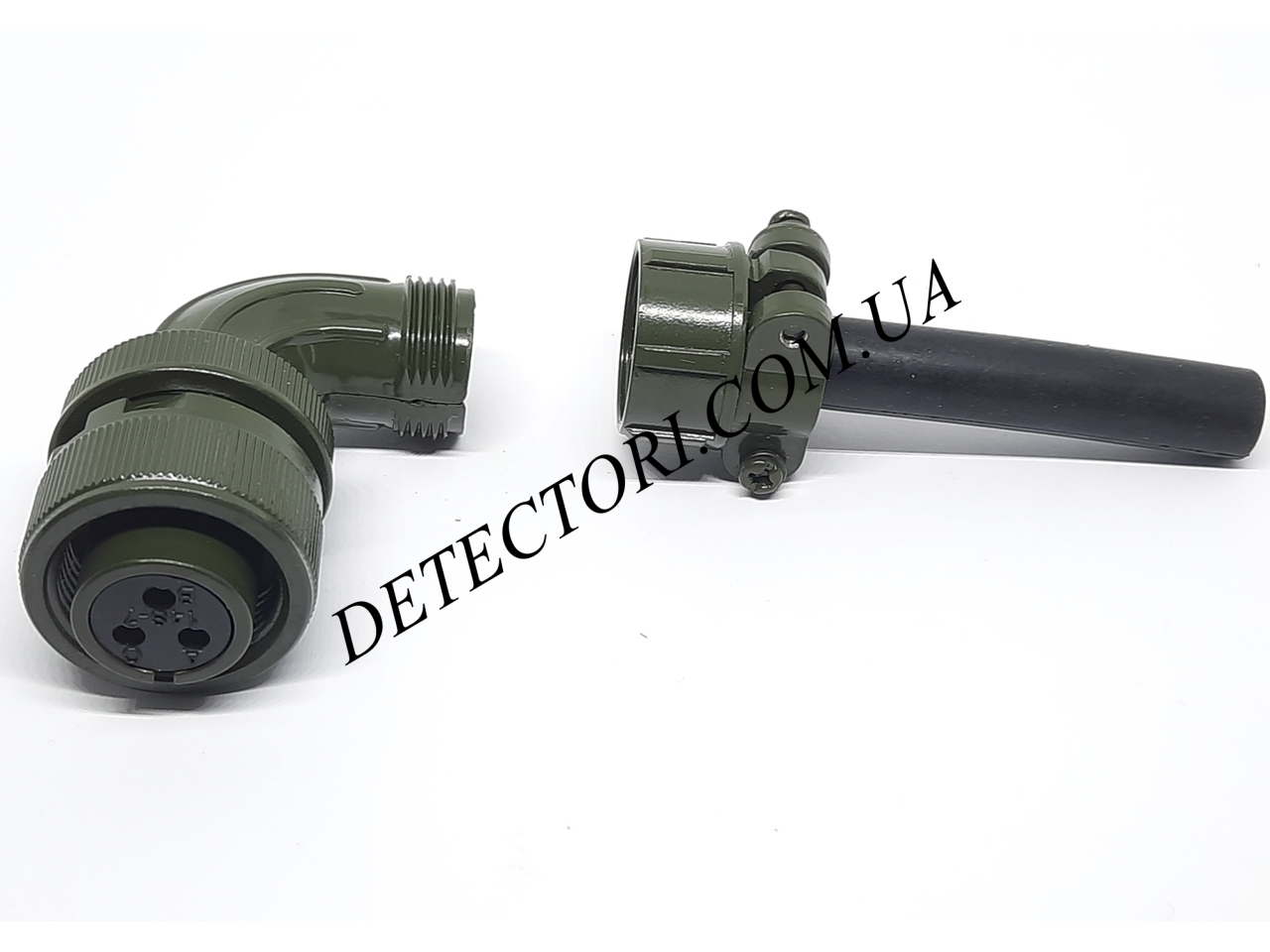

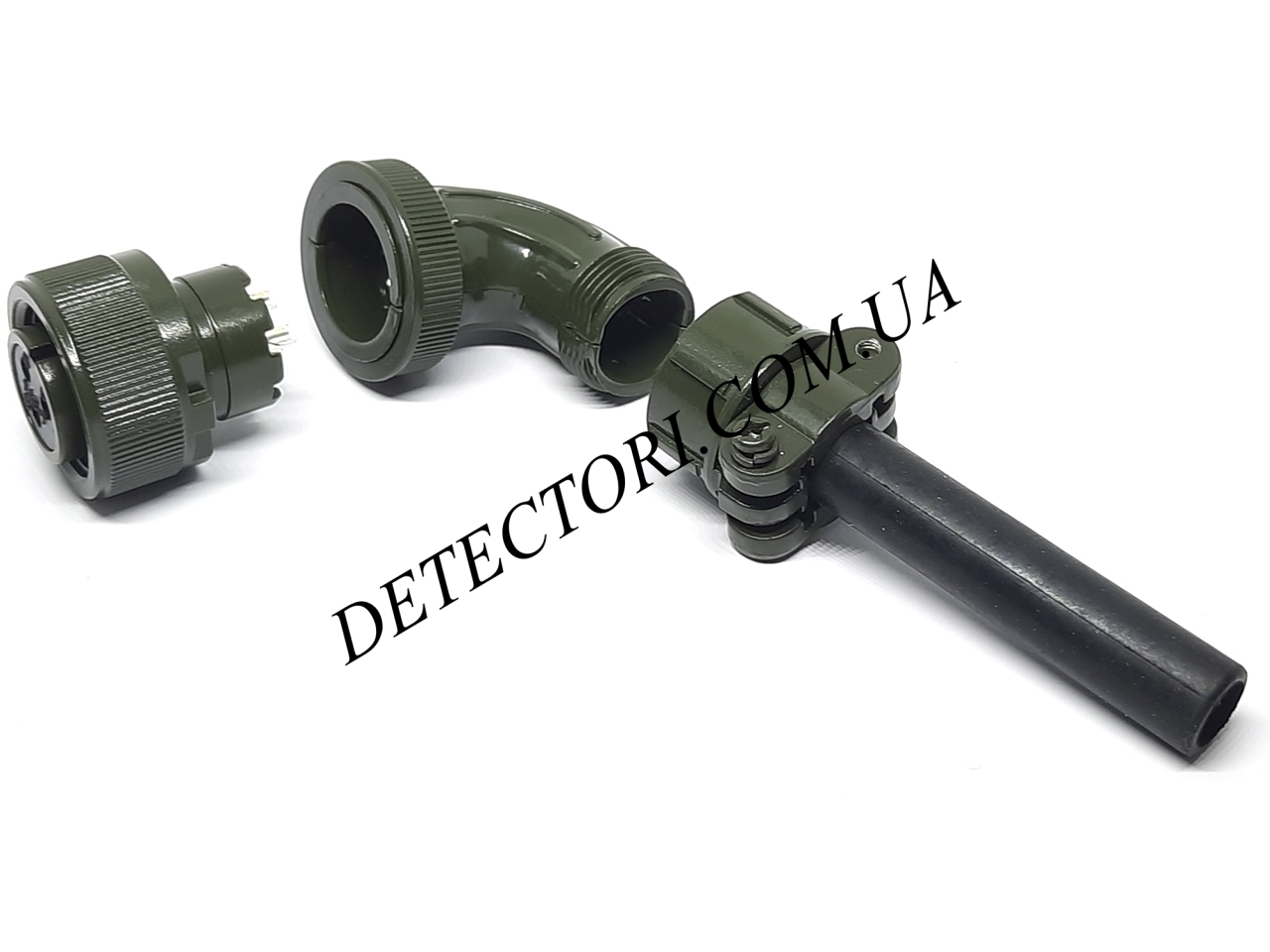

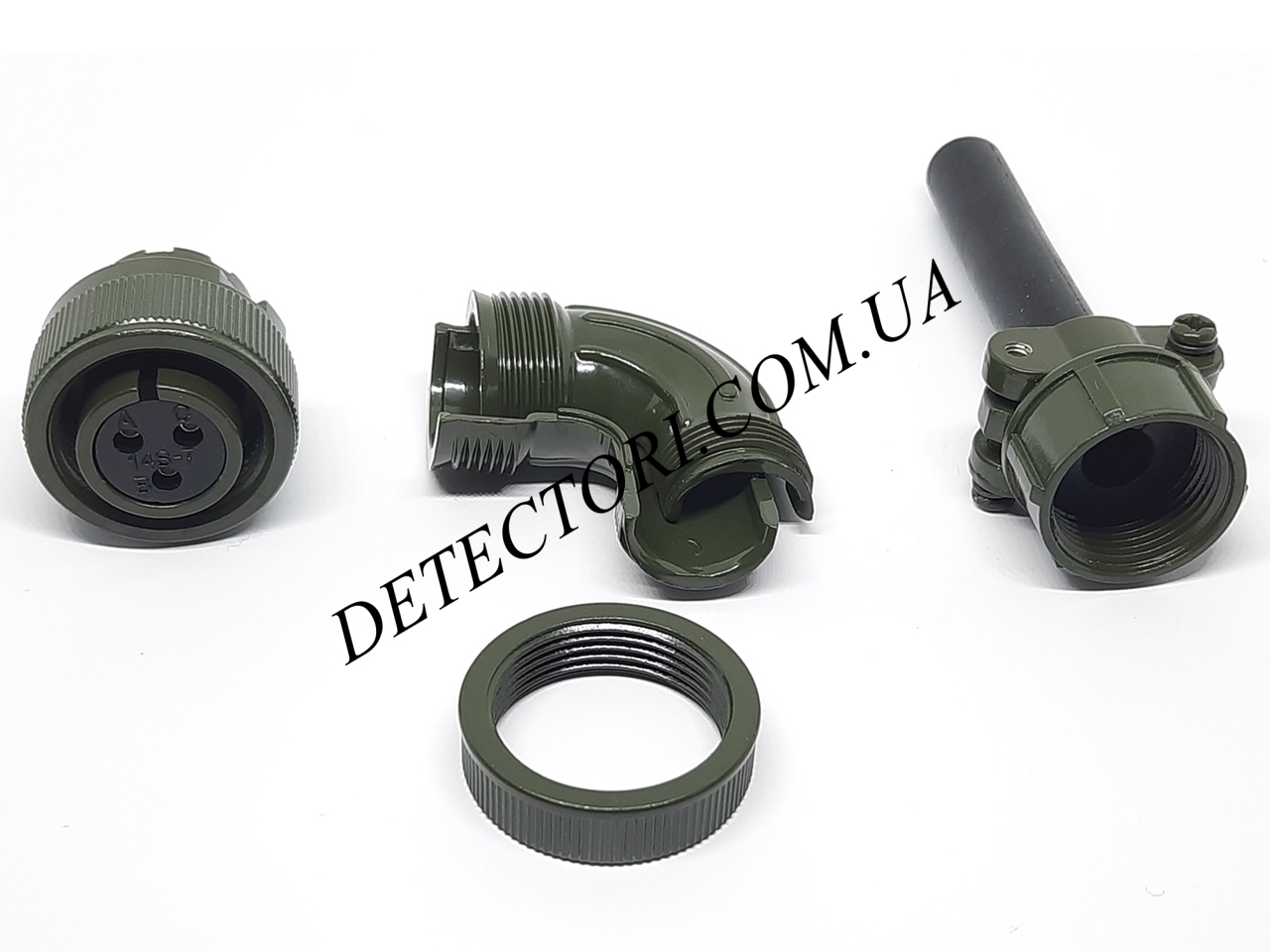

Конструктивні особливості

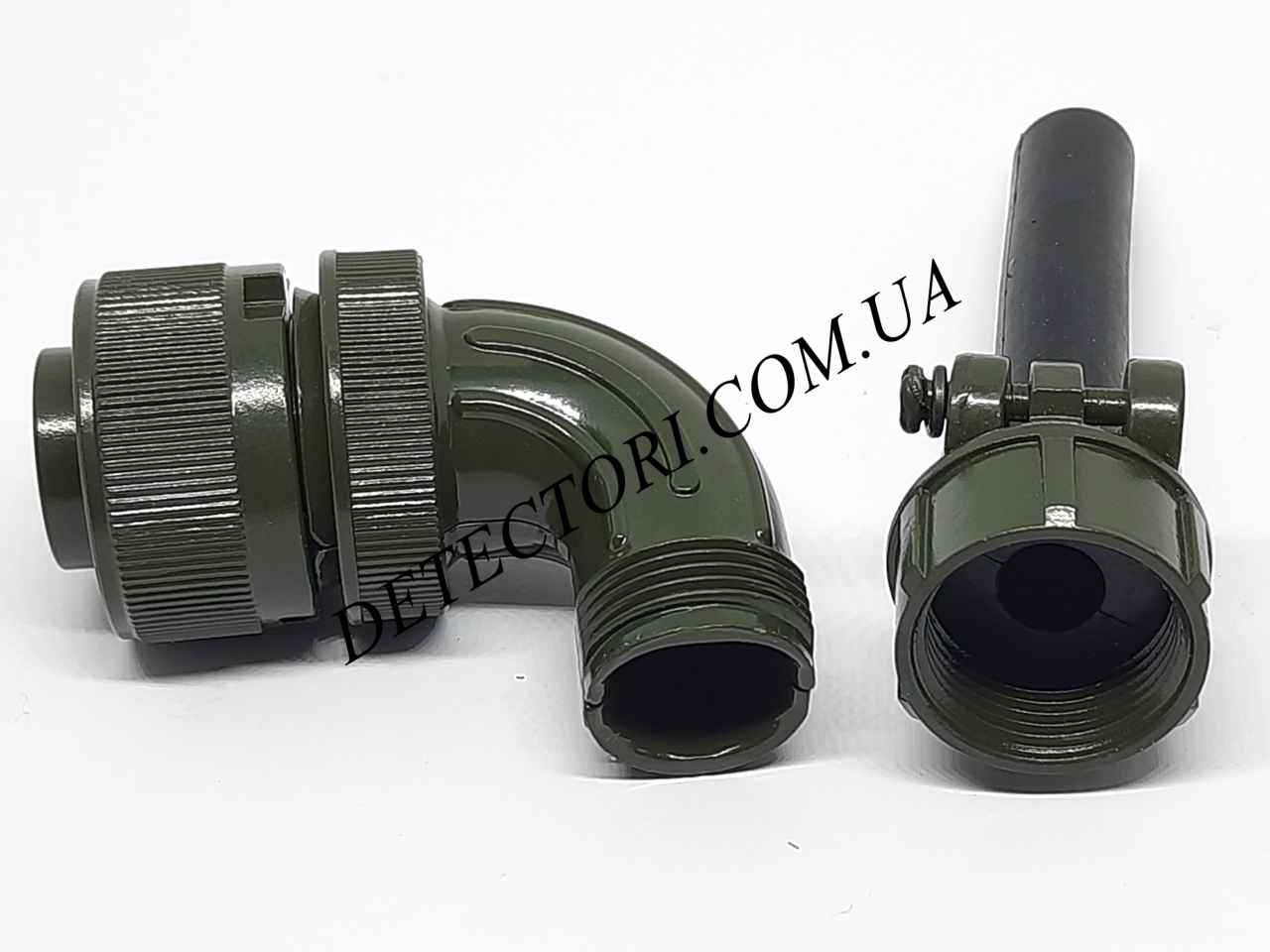

Штекер виконаний у міцному металевому корпусі з алюмінієвого сплаву з антикорозійним покриттям. Різьбове з’єднання забезпечує жорстку фіксацію та стійкість до вібрацій. Кутова конструкція (90°) оптимізує укладання кабелю та дозволяє використовувати роз’єм у компактних монтажних вузлах.

Контакти — типу S (гніздові), призначені для пайки або відповідного способу монтажу згідно стандарту виконання.

Переваги моделі

• Надійна різьбова фіксація без самовідкручування
• Стійкість до механічних пошкоджень
• Захист від пилу та бризок (за умови правильного монтажу)
• Зручне кутове виконання для щільного монтажу
• Уніфікованість з іншими роз’ємами серії MIL-DTL-5015

Технічні характеристики MS3108A14S-7S

• Тип роз’єму: кабельна вилка ( 90°)
• Стандарт: MIL-DTL-5015
• Серія: MS3108
• Типорозмір: 14S
• Розташування контактів: 14S-7
• Кількість контактів: 3
• Діаметр контактів, мм: 1.6
• Напруга, В: 500
• Сила струму, А: 20
• Тип контактів: S (гніздові, socket)
• Тип з’єднання: різьбове
• Матеріал корпусу: алюмінієвий сплав
• Покриття: антикорозійне, оливково-зелене
• Діапазон робочих температур: приблизно від -55°C до +125°C

Де використовується

1. військовій техніці
2. системах зв’язку та радіостанціях
3. електрогенераторах
4. бронетехніці та спеціальному транспорті
5. авіаційному обладнанні
6. системах живлення
7. вимірювальних приладах
8. промисловому обладнанні
