Плата SMD Пірат для імпульсного металошукача

Плата Пірат із SMD компонентів для самостійної збірки металошукача. Розмір плати 30х70 мм. Плата вже зібрана та налаштована, тому залишається тільки під'єднати котушку та подати живлення. Для роботи плати потрібно живлення від 9 до 12 В. При використання цієї плати з котушками діаметро 30 см глибина виявлення - до 1.5 м.

Технічні характеристики плати SMD Пірат:

• Напруга, В: 9 - 12
• Режим пошуку: імрульсний
• Розмір, мм: 30х70
• Стурм, мА: від 20 до 70
• Максимальна глибина пошуку з котушкою 30 см, м: до 1.5

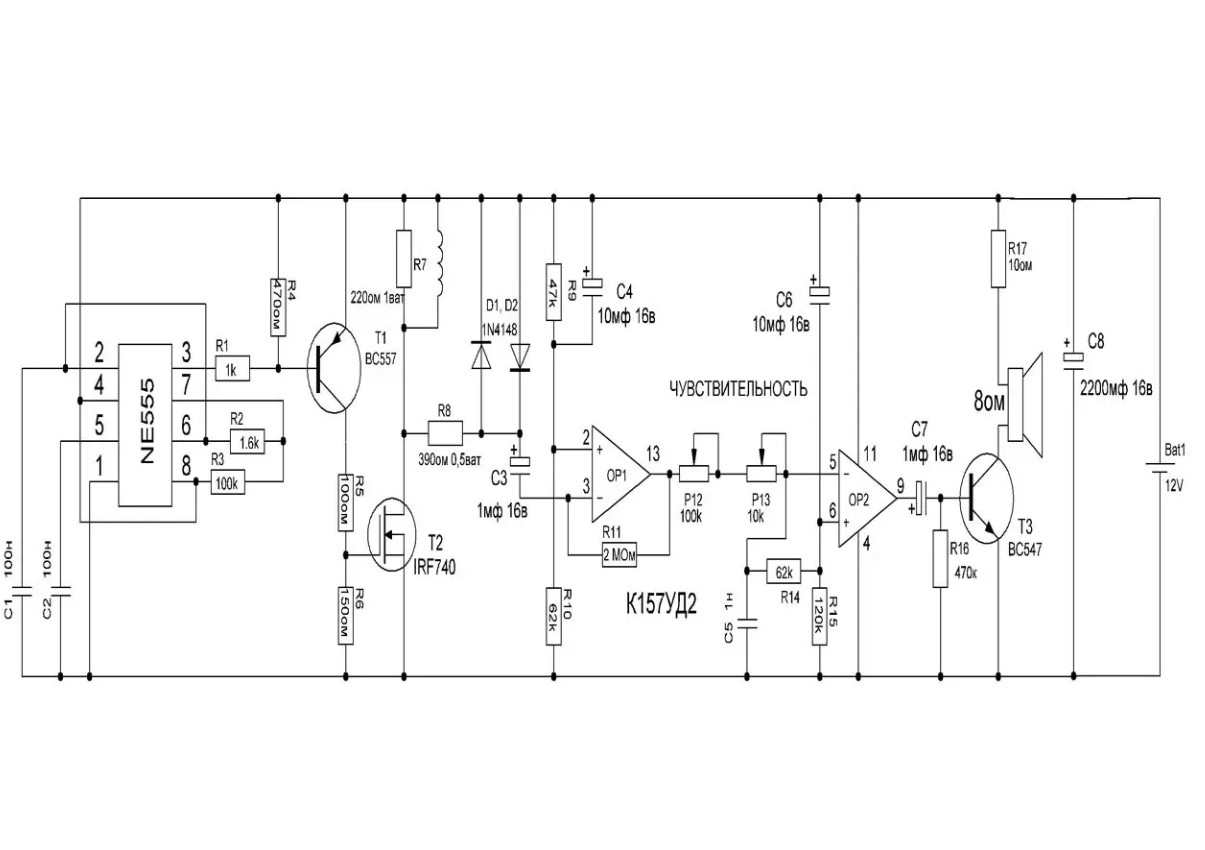

Схема плати:

Технічні особливості

Плата «Пірат» побудована за класичною імпульсною схемою, що дозволяє ефективно працювати на складних ґрунтах із високою мінералізацією. SMD-технологія забезпечує компактність, менше паразитних наведень і підвищену стабільність роботи схеми.

Імпульсний принцип роботи дозволяє виявляти великі металеві об’єкти на значній глибині, що робить цей модуль особливо корисним для пошукових робіт у полі, на пляжі або у важких умовах ґрунту.

Плата може бути інтегрована в саморобний корпус або використана як заміна електронного блоку існуючого металошукача.

Де використовується

1. саморобні імпульсні металошукачі
2. глибинний пошук металу
3. пошук металобрухту
4. радіоаматорські проєкти
5. навчальна електроніка
6. модернізація металодетекторів
7. пошукові польові роботи
8. DIY металошукачі
