Заводська перевірена плата металошукача Tracker PI-2

Повністю з паяна, заводська плата металошукача Tracker PI-2 (Кощій 2І, кощій 4і, Фронт 1М - ці металошукачі всередині мають таку ж плату) . Плата призначена для самостійного складання металошукача Tracker PI-2 (Або його аналогів під іншими брендами (Кощей 2і/4і/4ІГ, Фронт 1М, Гарпун) або його ремонту. Плата повністю спаяна і перевірена, на ній встановлені тумблери, вихід під навушник , ПРОШИК! , на ваше бажання ми можемо укомплектувати металошукач стандартною прошивкою (Повна версія), глибинною версією прошивки або прошивкою для кошикового датчика - це не впливає на ціну!
Глибина виявлення з котушкою 28см:
- монета до 30 см;
- Каска до 70см;
- великий об’єкт до 1,5 метра.

З глибинною прошивкою із рамкою 1,5 на 1,5 метра глибина пошуку до 4,5 метра. З рамкою 60*60см – до 3 метрів. Що набагато більше ніж у CLone AVR, PIRAT та інших імпульсних металошукачів!

Схема та опис

Комплект поставки:
1. Повністю з паяна та перевірена плата (з навісними деталями)
2. Мікросхеми CD4066 та TL074
3. Прошитий мікроконтролер
4. Інструкція та опис для подальшого складання.

Плата спроектована для встановлення в корпус Z50, в такому корпусі, позаду плати ви можете розмістити касету на 8 батарей АА для живлення металошукача. Якщо ви плануєте використовувати зовнішнє джерело (наприклад встановлений під підлокітником), то плату можна встановити в корпус D65B Українського виробництва, просто перегнувши світлодіоди, щоб вони не так сильно стирчали вперед!

Всі мікросхеми на платі встановлені на панельках для зручності зміни прошитих мікроконтролерів. А також для заміни та перевірки мікросхем CD4066 та TL074CN.

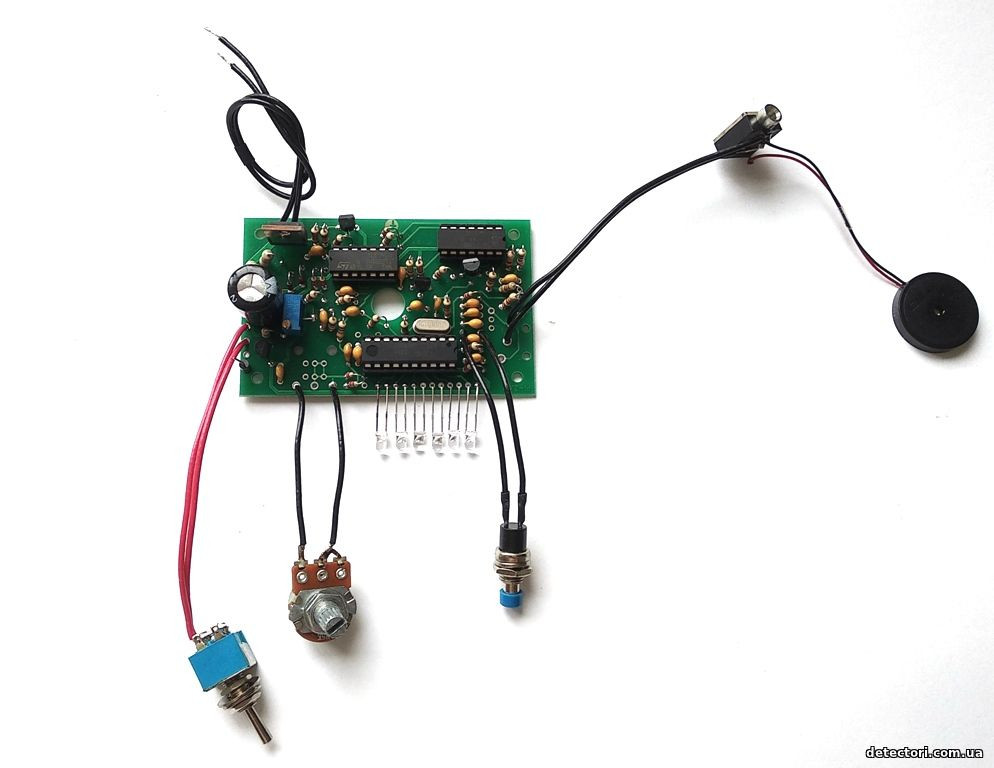

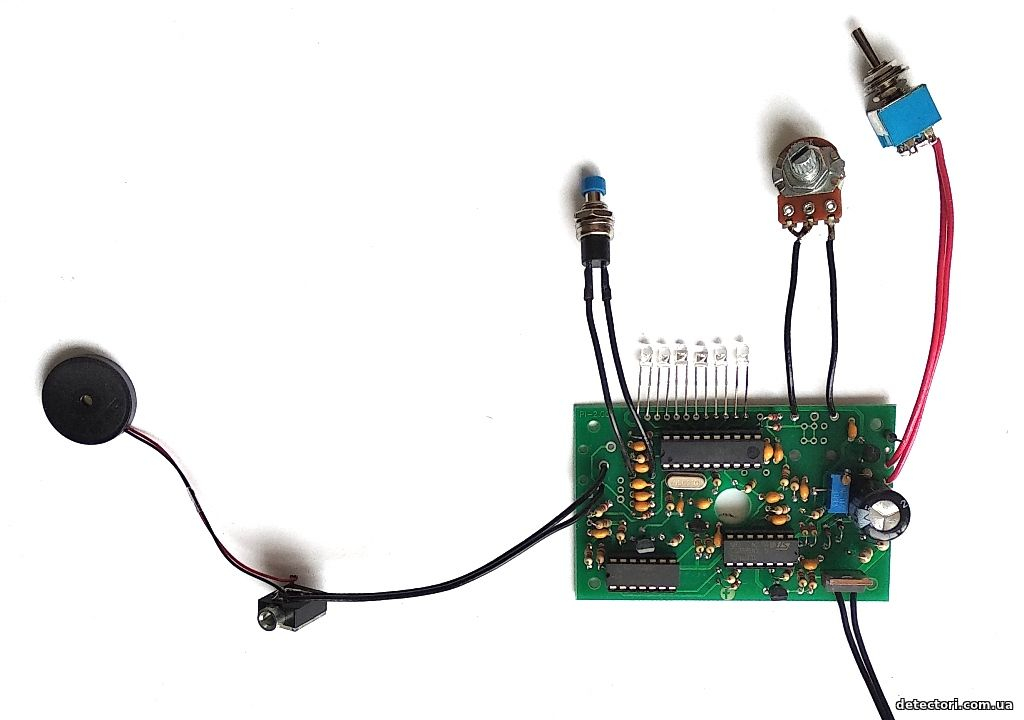

Якість паяння ви можете оцінити за фото:


Для того щоб з плати зібрати повноцінний металошукач Tracker PI-2:
1. Підключити живлення від 9 до 15 В до металошукача як показано на фото. (Рекомендуємо 12 вольт)
2. Виготовити котушку (На оправлення діаметром 270 мм мотаємо 21 виток емаль-проводу від 0,7 до 0,8 мм). до її кінців підпаюємо провід 2*0,75 в ізоляції і приєднуємо його до металошукача як показано на фото. Для виготовлення котушки можна використовувати, ось такий корпус котушки металошукача .
3. Здійснити налаштування металошукача під вашу котушку.

Налаштування плати металошукача

Підключаємо котушку до металошукача, включаємо металошукач, Якщо він блимає 2-світлодіодом і програє тривожну мелодію то багатооборотним підстроювальним резистором R7 крутимо проти годинникової стрілки до припинення миготіння і робимо 2-3 повних обороту і завантажуємо Дію і горить 1-світлодіод (синій), то підстроювальний резистор R7 крутимо за годинниковою стрілкою до тих пір, поки він не почне програвати тривожну мелодію і потім повертаємося на 2-3 обороти назад, перезавантажуємо металошукач і все працює .

Перед відправкою до кожної плати підключається живлення та котушка для її перевірки та тестування, тому ви отримуєте 100% справну та перевірену плату!
