Програмований лічильник вимірювач довжини JK-76

Розумний (програмований) лічильник вимірювач довжини JK-76 призначений для вимірювання довжини: проводи, волосіні, кабелю, шнура, тканини, стрічки, тасьми, плівки, паперу та інших матеріалів з можливістю управління обладнанням.

У комплекті з розумним лічильником довжини, поставляється інструкція перекладена російською мовою!

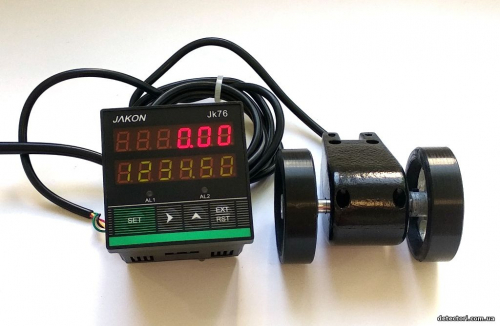

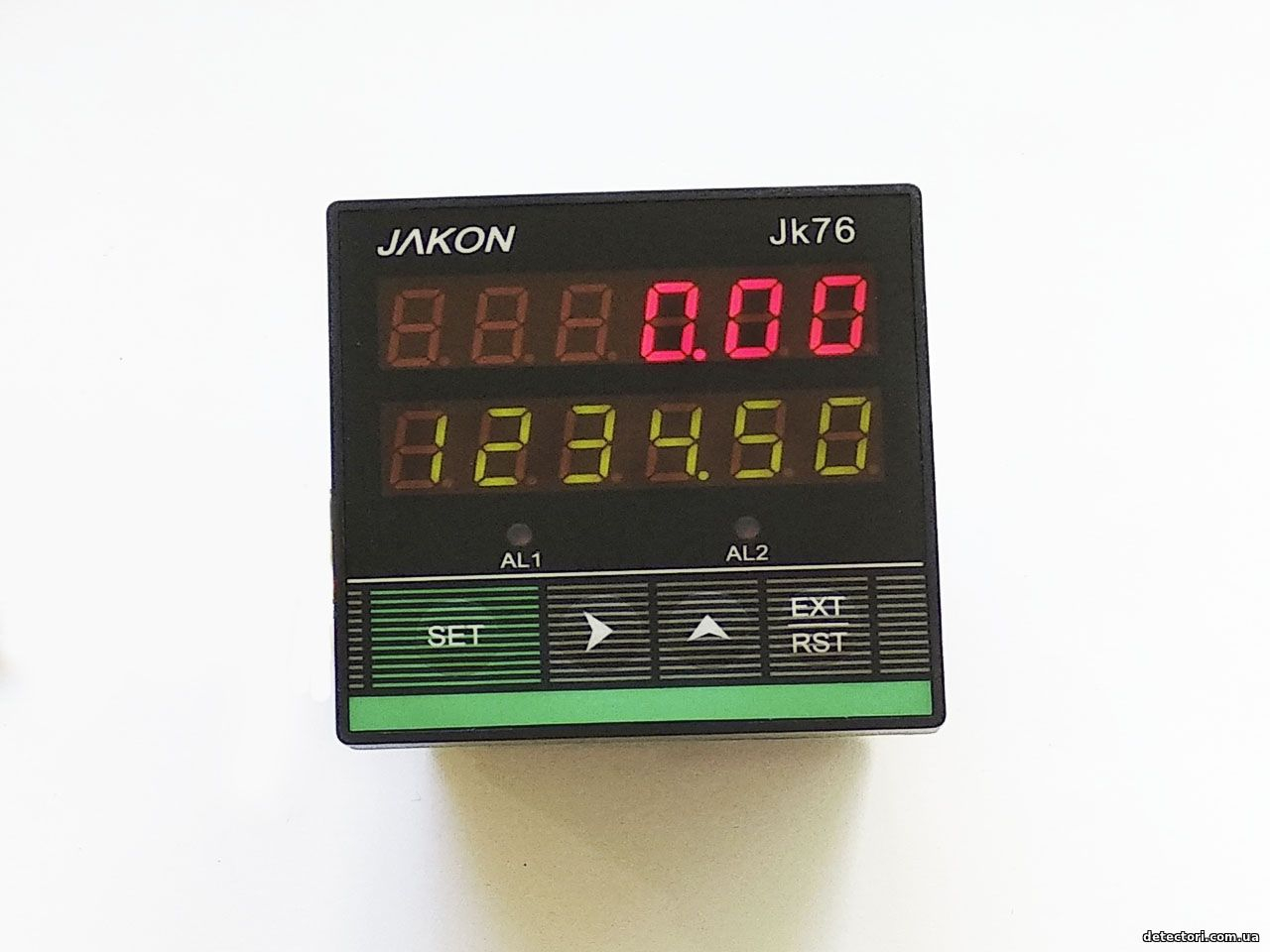

Лічильник має виносний датчик (енкодек) для вимірювання довжини, і оснащений двома програмованими виходами . На програмованих виходах задаються значення довжини (пороги) AL1 та AL2 з точністю до 1 см . Досягши порогу 1 – замикає контакти 4-5 (наприклад для подачі звукового або світлового сигналу) або подачі сигналу іншому обладнання, і на передній панелі лічильника вмикається світлодіодний індикатор AL1. При досягненні порога 2 – контакти 2 і 3 розмикаються, і замикаються контакти 1 і 2 (наприклад: для зупинки подачі та виконання операції відрізки), і на передній панелі лічильника вмикається світлодіодний індикатор AL2.

Технічні характеристики розумного лічильника довжини РК-76:

• Напруга живлення – AC85-220V;
• Максимальний струм на виходах лічильника – 220V – 3A, 24V-5A;
• Робоча температура – 0 – 50С;
• Діапазон виміру - 0 -9999,99;
• Крок виміру – 0,01м;
• Діапазон програмованих значень AL1 та AL2 - -1999,99-9999,99;
• Розмір отвору для встановлення – 68*68мм;
• Розмір передньої панелі лічильника – 72*72мм;

Приклади встановлення та застосування лічильника РК-76:

Креслення та монтажні розміри лічильника довжини програмованого:

Конструктивні особливості та переваги

Лічильник оснащений двома прогумованими колесами з високим коефіцієнтом зчеплення. Це мінімізує проковзування навіть на гладких поверхнях, таких як поліетиленова плівка або лакована пакувальна стрічка.

Ключові переваги приладу:

• Цифрова точність: На відміну від механіки, ЖК-76 виключає похибку, пов'язану зі зносом внутрішніх шестерень.
• Інформативний дисплей: Великий рідкокристалічний екран відображає дані в реальному часі. Чіткі символи дозволяють контролювати процес метражу з великої відстані.
• Багатофункціональність: Прилад підтримує функцію скидання (Reset), пам'ять останнього значення та можливість роботи в обох напрямках (реверсивний підрахунок).
• Ергономічний корпус: Компактні габарити та продумана система кріплення дозволяють інтегрувати лічильник у будь-яку ділянку виробничої лінії або верстата.

Сфери застосування ЖК-76

1. Виробництво кабелів та дротів: Точне відмірювання кабельної продукції при намотуванні в бухти або на котушки.
2. Текстильна промисловість: Вимірювання довжини рулонів тканини, шкіри або синтетичних полотен.
3. Поліграфія та гнучка упаковка: Моніторинг проходження паперу, плівки або фольги на перемотувальних машинах.
4. Будівельні матеріали: Вимірювання метражу сіток, агроволокна, металевих стрічок та крайки.
5. Торговельні мережі: Комплектація стелажів для продажу підлогових покриттів та рулонних матеріалів на відріз.
