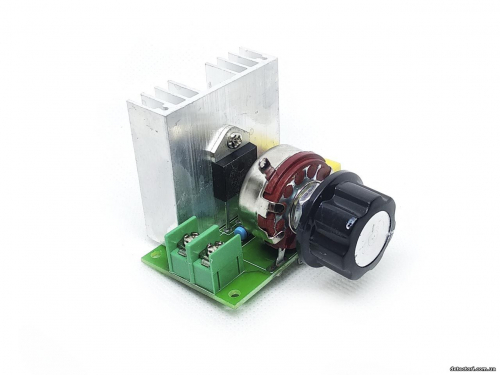

Симісторний регулятор потужності на 4000W

Симисторний регулятор потужності на 4кВт призначений для регулювання споживаної потужності різних електронних пристроїв: лампи розжарювання, нагрівачі, тени, електродвигуни, паяльники, вентилятори і т.д. До симісторного регулятора не можна підключати: світлодіодні та енергозберігаючі лампи, побутові електронні пристрої, трансформатори тощо.

Максимальна потужність навантаження для цього регулятора до 4кВт. При підключенні постійного навантаження більше 2 кВт необхідно забезпечити обдув радіатора, або збільшити його розмір.

Симісторні регулятори потужності широко застосовуються для управління оборотами електродвигунів , але слід враховувати, що двигуни, що працюють при динамічних навантаженнях: різний електроінструмент, верстати і т.д. у міру зниження оборотів втрачають і свою потужність! Це може призвести до зупинки двигуна при роботі на низьких обертах при появі навантаження!

Принцип роботи симісторного регулятора потужності (також їх називають димери) заснований на фазовому принципі управління. На малюнку нижче показано, як змінюється синусоїда змінної напруги в залежності від положення ручки керування регулятором потужності.

Технічні характеристики симістороного регулятора потужності на 4000Вт:

- максимальна потужність – 4000Вт;

- Робоча напруга – 220В;

- Кількість фаз – однофазний;

- Використовуваний симистор – BTA41-600;

- Габаритні розміри – 85*55*38мм.

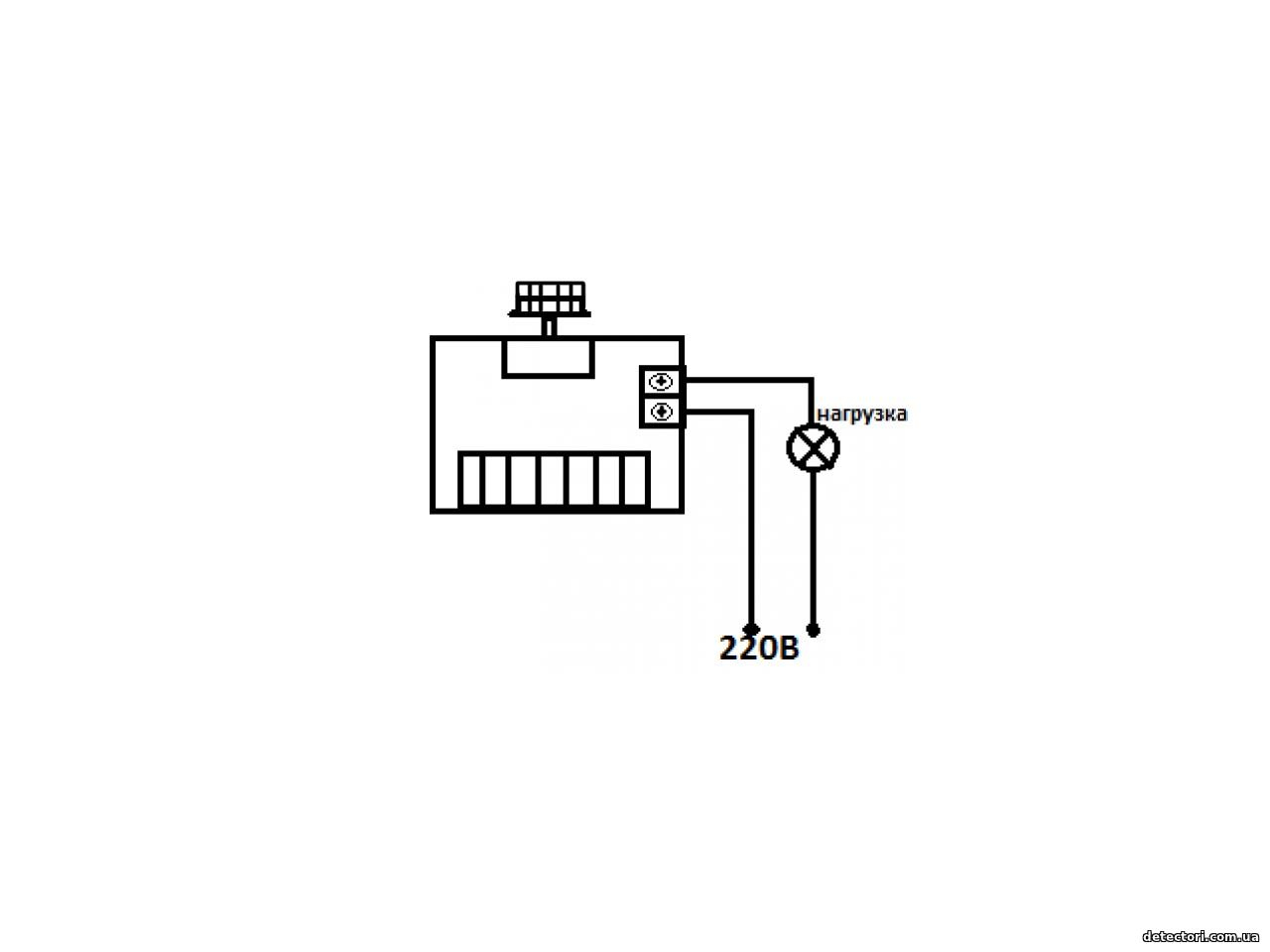

Схема підключення навантаження до симісторного регулятора потужності на 4000Вт:
