Лічильник ZX-5DK з металевим магнітним датчиком

Лічильник ZX-5DK призначений для підрахунку (обліку, проміжного контролю) виконання механічних операцій: подачі, обертання, коливальних рухів тощо.

Лічильник складається з електронного модуля управління з табло та датчика чутливого до магнітного поля. При проходженні поруч із датчиком магніту, лічильник отримує сигнал і зараховує одну одиницю за кожне проходження магніту, незалежно від швидкості руху.

Лічильник дуже простий в установці, достатньо причепити магніт на рухомий елемент і розташувати датчик так, щоб магніт проходив поруч із датчиком на відстані 5-10мм (при необхідності можна замінити магніт більш потужний і збільшити відстань від датчика до магніту).

Такі лічильники широко застосовуються у таких сферах:

Промислові преси, штампи, свердлильні та просічні верстати для підрахунку виконаних операцій.
Намотувальні, прокатні верстати для розрахунку кількості обертів валу.
Сільгосптехніка, екскаватори, прес навантажувачі для підрахунку, тюків, ковшів і т.д.

Лічильник допоможе вирішити саме ваші спеціальні завдання швидко і недорого.

Технічні характеристики лічильника ZX-5DK

Розміри лічильника – 65*39*38мм;
Розміри для монтажу лічильника в панель – 63*36мм;
Діапазон підрахунку – 00000-99999;
Живлення – 1,5В (1 пальчикова батарея АА R6);
Тип датчика -магнітний (у металевому корпусі)
Максимальна швидкість рахунку – 1200 од.;

Підключення

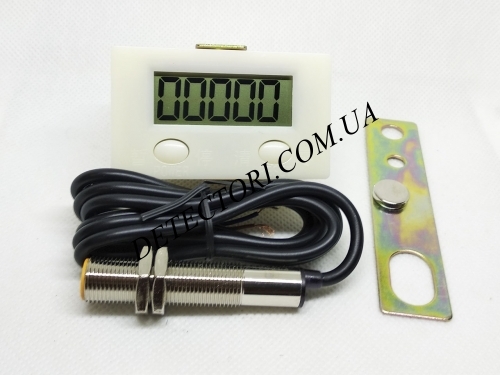

Комплект поставки лічильника з магнітним датчиком ZX5DK:

Лічильник ZX5DK цифровий з дисплеєм – 1 шт;
Магнітний датчик – 1 шт;
Кронштейн для встановлення датчика-1шт;
Магніт 12*3мм – 1 шт;
Батарейка АА – 1 шт (встановлена в лічильнику).

Технічні особливості

ZX-5DK оснащений цифровим індикатором, який забезпечує чітке відображення результатів підрахунку навіть при інтенсивній роботі. Магнітний датчик дозволяє безконтактно фіксувати проходження магніту або металевого елемента, що мінімізує механічний знос і підвищує ресурс системи.

Завдяки електронній системі обробки імпульсів пристрій підтримує стабільну роботу на високих швидкостях та може використовуватися для підрахунку обертів валів, циклів обладнання або руху деталей на конвеєрі.

Металевий корпус датчика забезпечує підвищену стійкість до механічних навантажень та промислових умов експлуатації.
