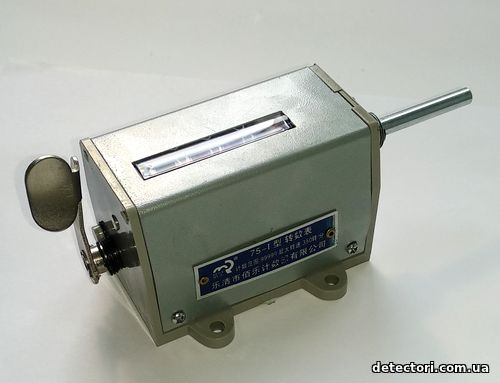

Механічний лічильник кількості обертів S-75-1

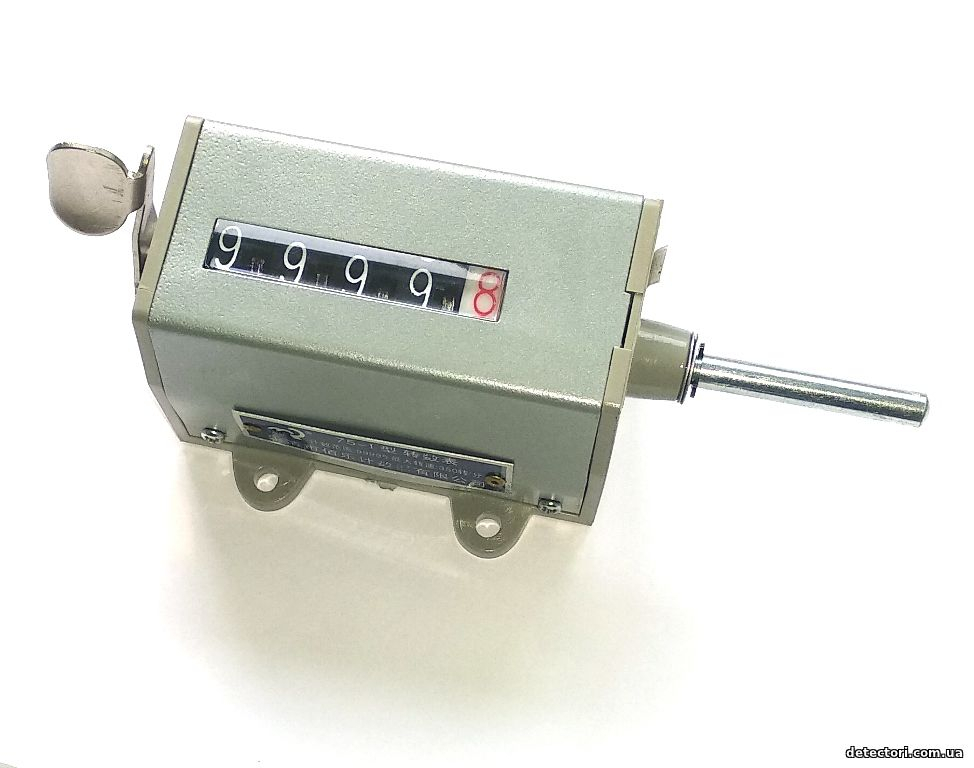

Лічильник S-75-1 призначений для підрахунку механічних операцій обертання (Кількості зроблених оборотів). Лічильник вважає один оборот валу лічильника за одиницю. Максимальне значення 9999,9 обороту. Крок виміру 0,1 обороту.

Скидання лічильника проводитися вручну натисканням важеля скидання.

Лічильник може використовуватися в різному обладнанні, оснастці, при виготовленні різних пристосувань і механізмів, і дозволяє вести підрахунок оборотів, витків в обладнанні намотувального, а також контролювати кількість операцій обертання.

Конструктивні особливості та принцип роботи

Лічильник S-75-1 виконаний у міцному корпусі, що надійно захищає внутрішні шестерні від пилу та механічних пошкоджень. Прилад працює за принципом прямої передачі обертального моменту на цифровий барабан. Кожен повний оберт валу (360°) додає одну одиницю на табло.

Важливою перевагою моделі є наявність механізму скидання значень на нуль (зазвичай за допомогою зручного бокового важеля або гвинта), що дозволяє швидко розпочати новий цикл вимірювань. Чіткий шрифт на барабанах забезпечує гарну видимість показників навіть в умовах недостатнього освітлення.

Технічні характеристики моделі

• Тип приводу: Механічний (обертальний).
• Ємність лічильного механізму: 5 цифр (від 00000 до 99999).
• Напрямок обертання: Залежно від модифікації (зазвичай працює в одну сторону для коректного додавання).
• Швидкість рахунку: Допускає роботу на високих обертах (до 200-300 об/хв залежно від навантаження).
• Функція скидання: Ручне скидання на "00000".
• Матеріал корпусу: Сплав або високоміцний інженерний пластик.
• Тип монтажу: Кріплення на плоску поверхню за допомогою отворів у основі.

Габаритні розміри лічильника кількості обертів S-75-1:

Загальна довжина – 160мм.

Довжина корпусу – 85мм.

Ширина корпусу – 72мм.

Довжина валу – 39мм.

Діаметр валу – 6,4мм.

Де застосовується

1. Намотувальні верстати: Контроль кількості витків дроту при виготовленні трансформаторів, котушок індуктивності або двигунів.
2. Текстильна промисловість: Облік довжини полотна або нитки через мірні ролики.
3. Поліграфія: Підрахунок кількості відбитків або прогонів паперу.
4. Сільське господарство: Встановлення на вал відбору потужності (ВВП) або інші обертові вузли техніки.
5. Лабораторне обладнання: Для проведення тривалих тестів на зносостійкість механізмів.
