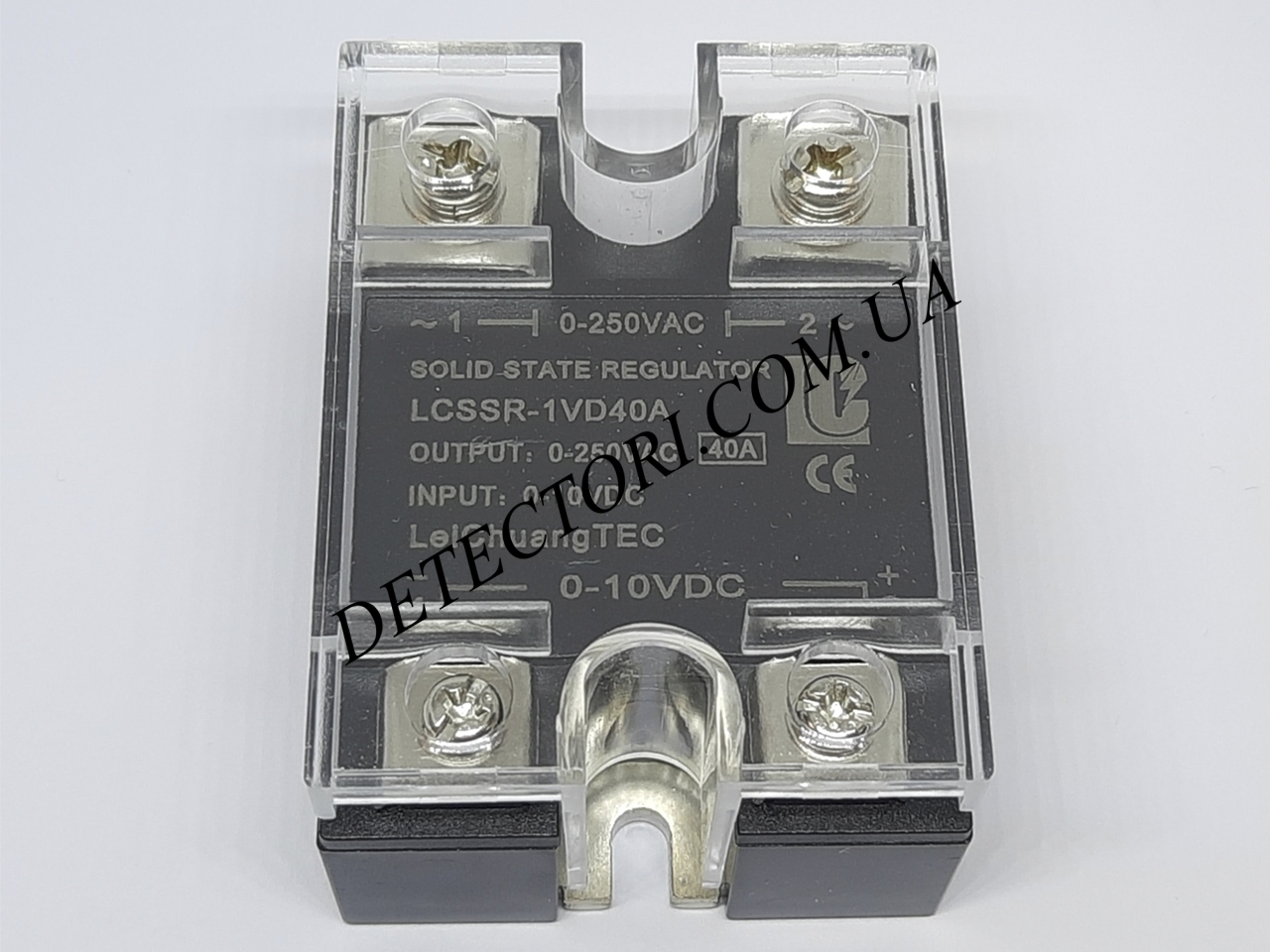

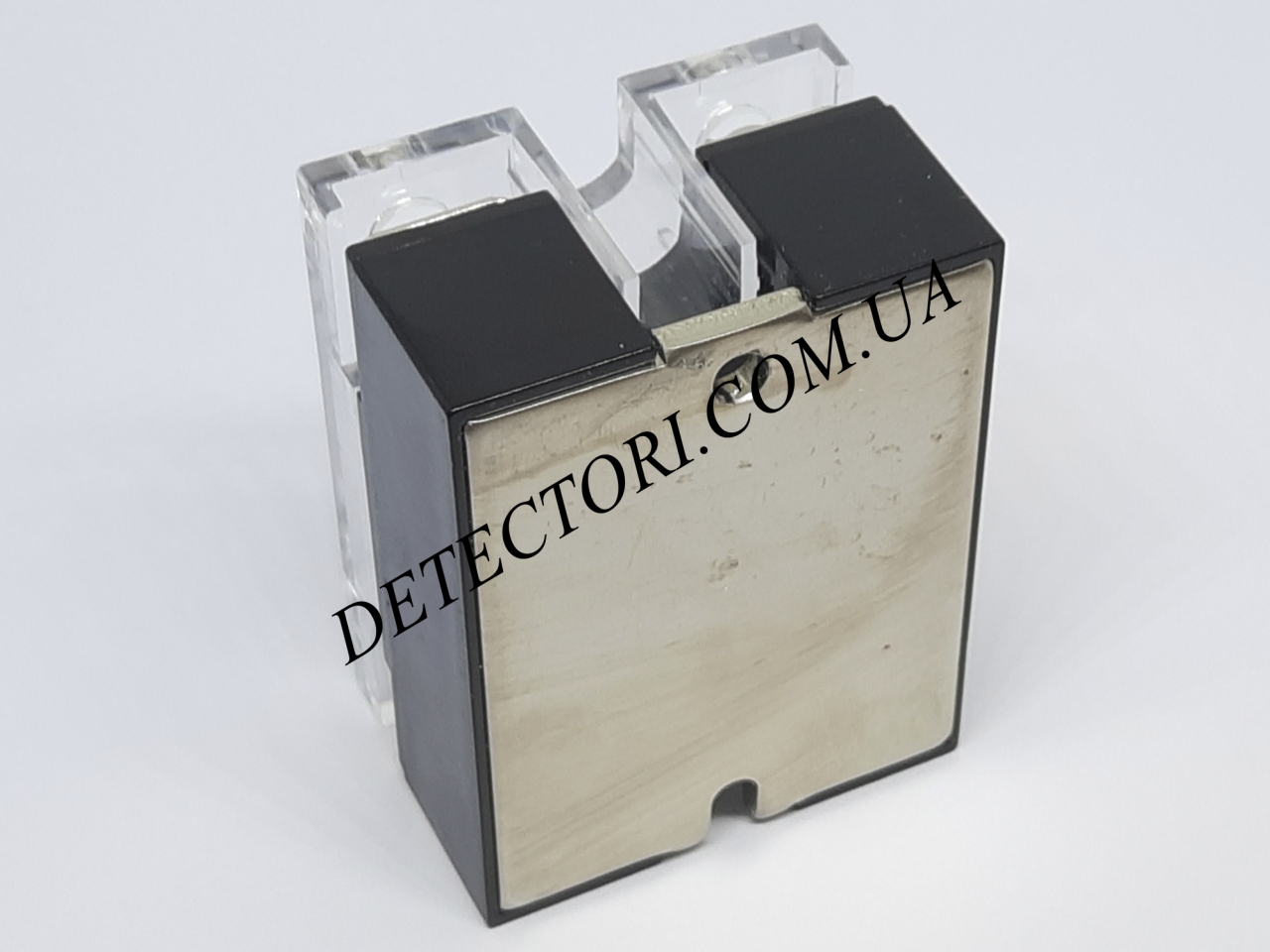

Реле твердотільне LCTC SSR 0-10V 40А

Твердотільне реле LCTC SSR 0-10V– це електронне реле, призначене для безконтактного комутаційного керування змінним струмом. Завдяки відсутності механічних контактів, цей пристрій забезпечує безшумну, швидку та довговічну роботу. Призначений для автоматизованих систем, виробничих процесів та електронних пристроїв. LCTC SSR 0-10V дозволяє комутувати навантаження до 40 А та працювати у широкому діапазоні вхідної та вихідної напруги, що робить його універсальним для різних сфер застосування. Твердотільні реле не містять рухомих контактів.

Переваги:

• Відсутність механічного зносу
• Швидке та безшумне перемикання: Час спрацьовування до 10 мс забезпечує миттєве перемикання без механічного клацання.
• Висока ізоляція та безпека, Вхід і вихід реле гальванічно ізольовані
• Компактний дизайн та легкість монтажу, Зручне кріплення на DIN-рейку або радіатор (для ефективного охолодження)., Просте підключення через гвинтові клеми, що дозволяє швидко інтегрувати реле у будь-яку систему.

Технічні характеристики:

• Тип реле: твердотільне, однофазне
• Номінальний струм навантаження, А: 40
• Робоча вихідна напруга, В AC: 24-380
• Керуюча вхідна напруга, В DC: и
• Час спрацьовування, мс: ≤ 10
• Рівень ізоляції, В: >2500
• Діапазон робочих температур, °C: -30 до +80
• Тип перемикання: Zero Crossing (перемикання у нульовій точці)

Використовується:

• Системи автоматизації виробництва – керування нагрівальними елементами, електродвигунами, компресорами.
• Опалювальні системи – регулювання роботи ТЕНів, промислових печей, обігрівачів.
• Світлодіодні та освітлювальні системи – керування великими освітлювальними приладами та рекламними конструкціями.
• Електромережі та енергетика – управління індуктивними та активними навантаженнями у промислових мережах.
• Медична техніка – безконтактне комутування чутливих електронних систем.
• Лабораторне обладнання – стабільне перемикання без впливу на точність вимірювань.

Як правильно підключити LCTC SSR 0-10V

• Вхідні контакти (DC): "+" (VCC) – підключається до керуючої напруги (3-32 В DC). "-" (GND) – заземлення контролера або керуючого пристрою.
• Вихідні контакти (AC Load): "Load In" – підключення до фази живлення (L). "Load Out" – підключення до навантаження (резистивне або індуктивне).

ВАЖЛИВО! Для уникнення перегріву рекомендується використовувати радіатор охолодження при струмах понад 10 А.
