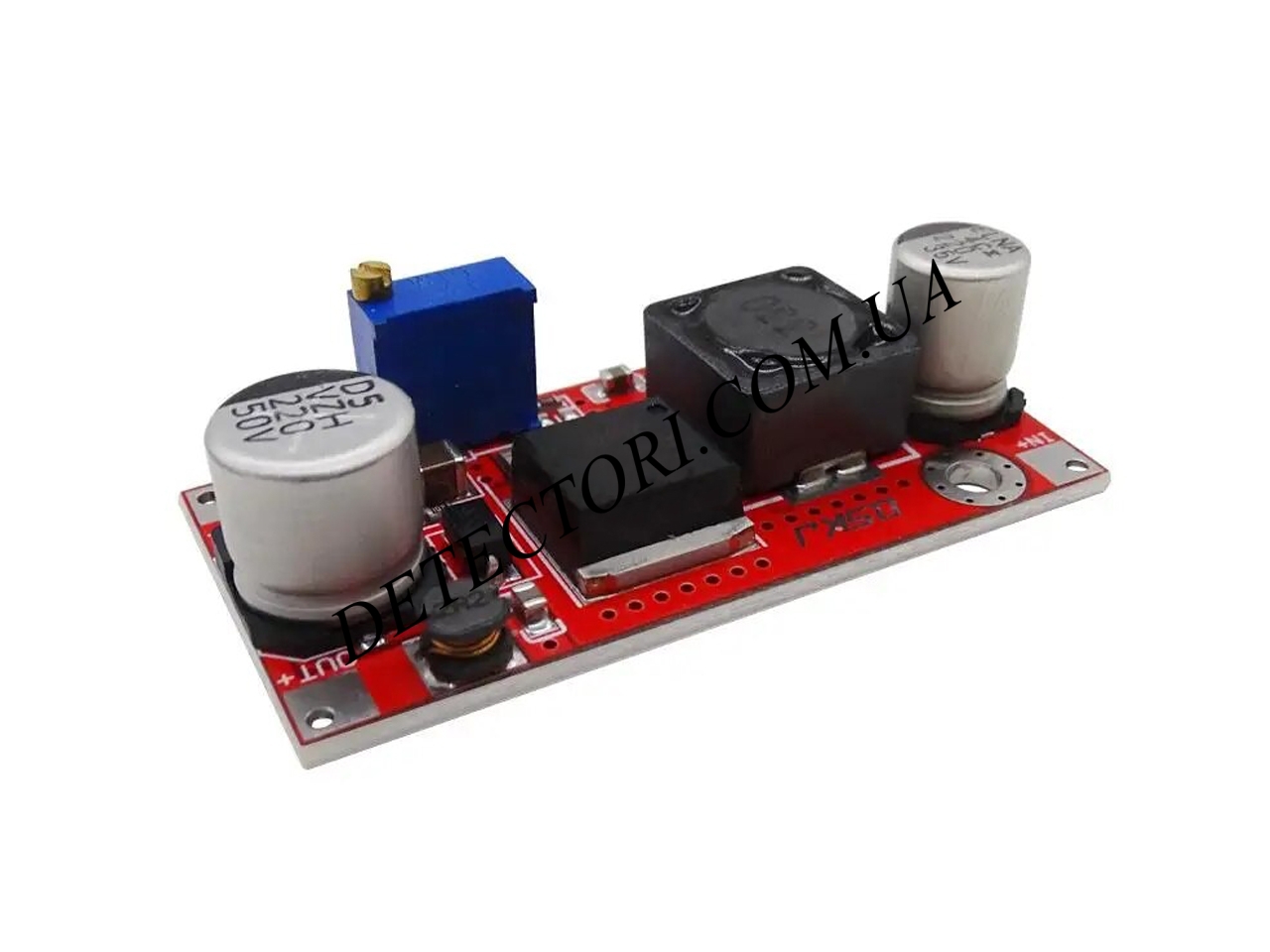

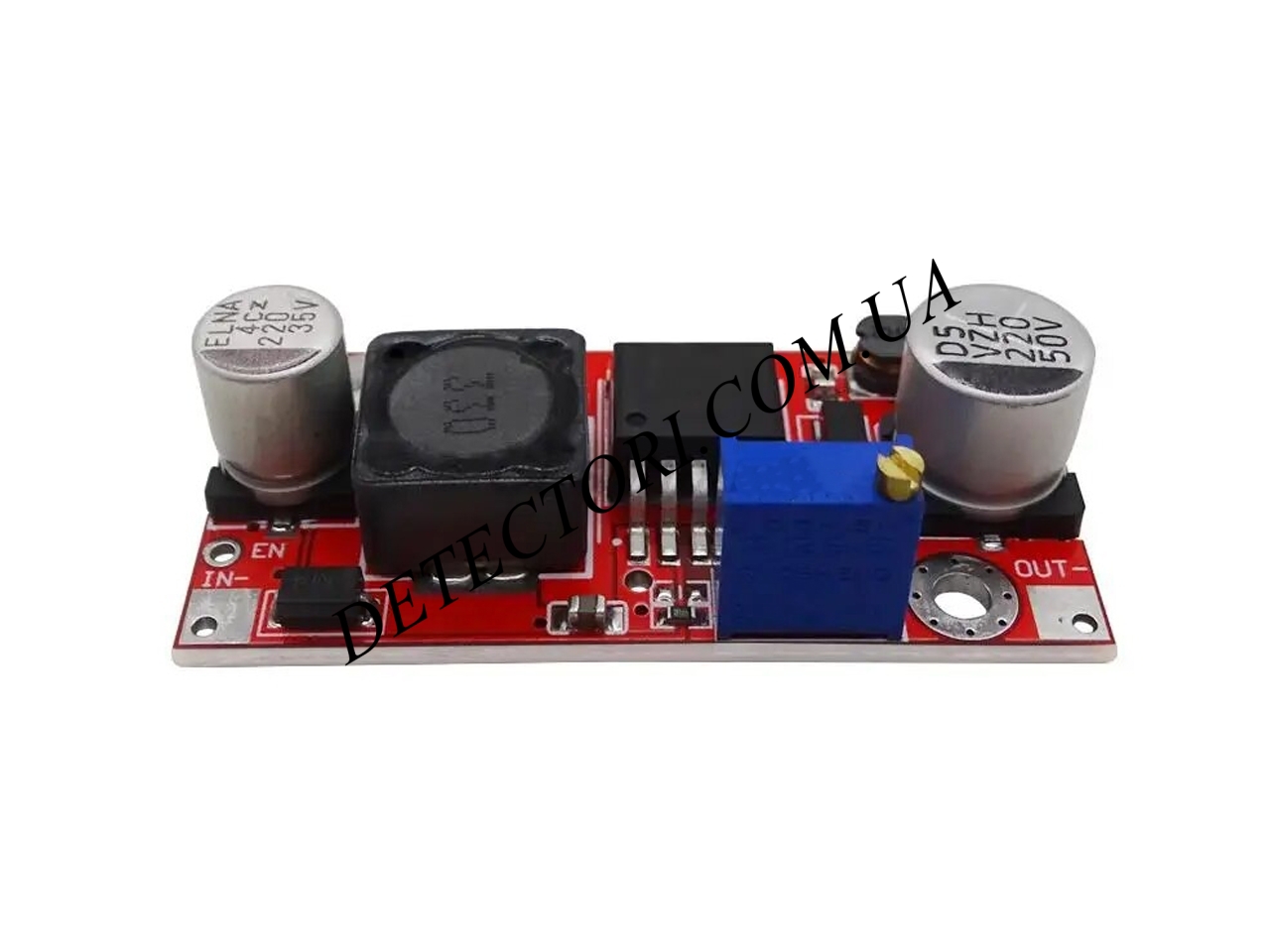

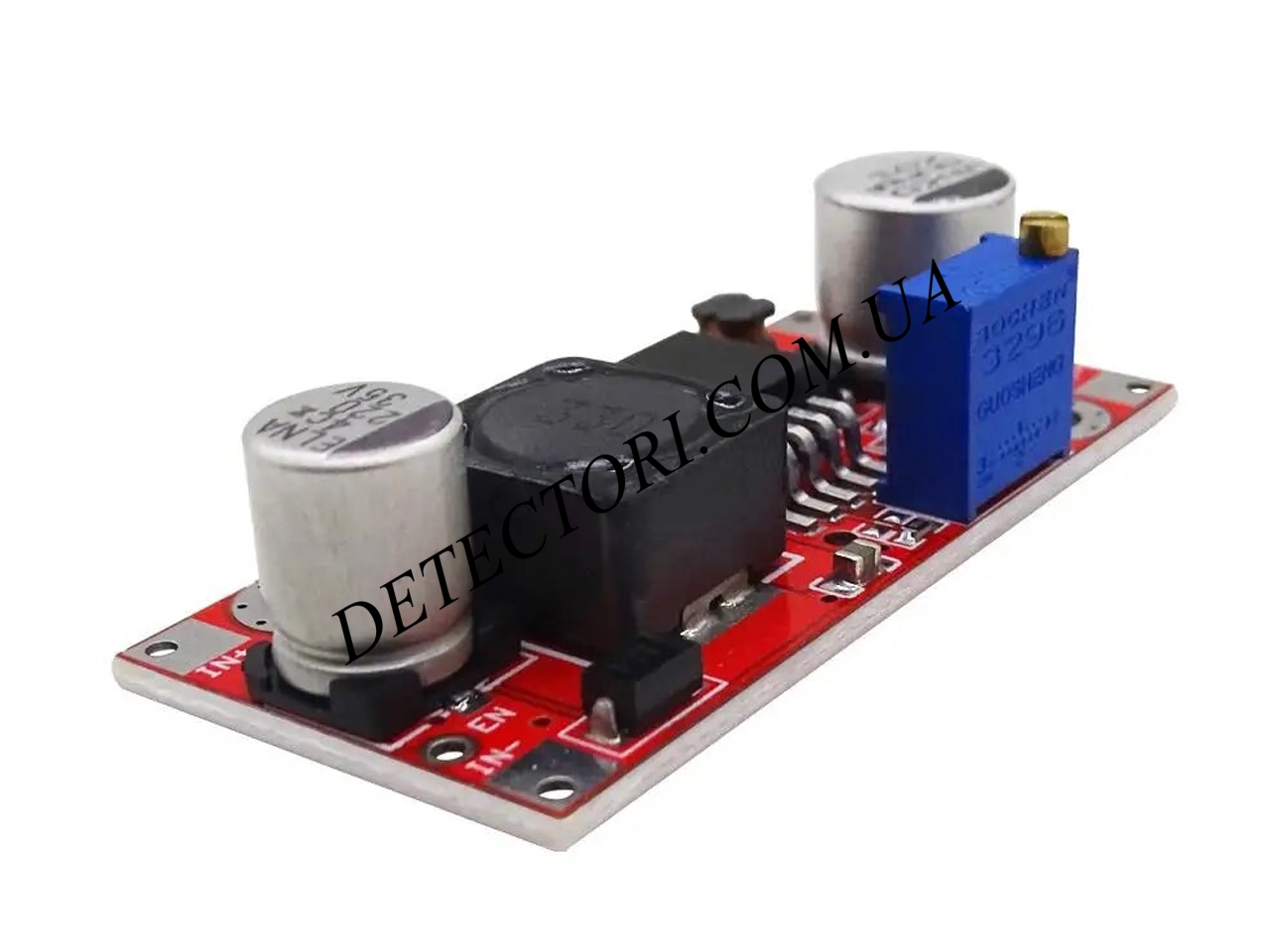

Підвищуючий перетворювач конвертер XL6009 3-32В в 5-50В

Підвищуючий перетворювач XL6009 - це конвертер напруги, зібраний на чіпі XLSEMI XL6009E1, дозволяє збільшити напругу постійного струму в діапазоні від 3-32 В до 5-50 В.

Підключення перетворювача:

1. підключити джерело напруги до входів конвертера,
2. приєднати потрібний пристрій до виходів
3. подати живлення.

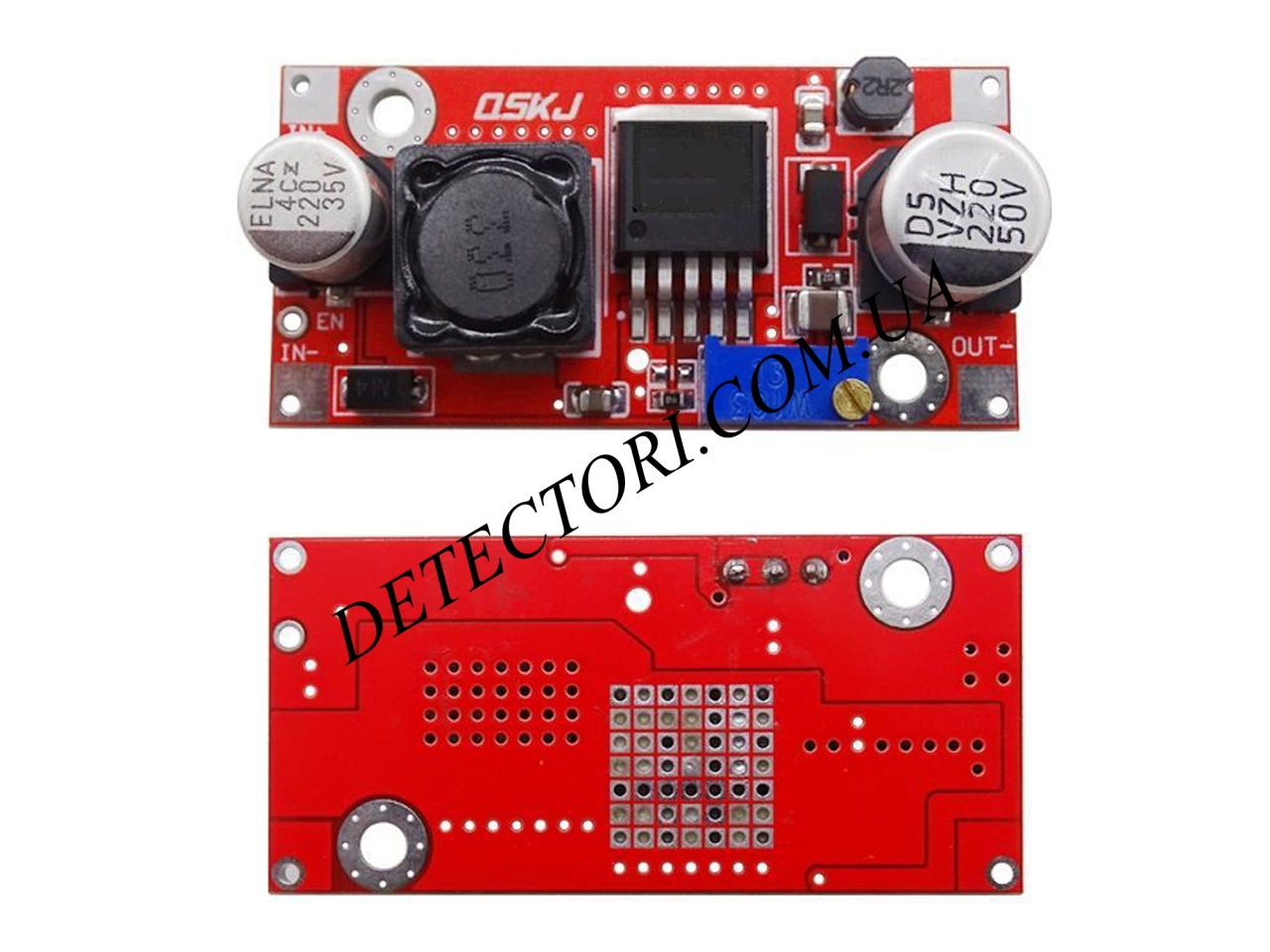

Для підключення вхідної напруги, конвертер має дві клеми - IN+ та IN-. Підключення джерела вхідної напруги здійсюється пайкою.

Для підключення пристроїв до виходу конвертера передбачено дві клеми - OUT+ та OUT-.

Один із ключових елементів управління конвертером є резистор, розташований на корпусі пристрою. ВІн дозводяє змінювати значення вихідної напруги.

XL6009 має ряд переваг порівняно з аналогами, наприклад, LM2577. Інтегрований польовий транзистор замість біполярного, частота перетворення 400кГц (порівняно з 52кГц у LM), наявність частотної компенсації для оптимізації під напругу живлення та струм навантаження.

Необхідно також відзначити наявність двох монтажних отворів на платі для зручного закріплення пристрою.

Технічні характеристики модуля конвертера XL6009:

• Вхідна напруга, В: 3-32
• Вихідна напруга, В: 5-50
• Потужність, Вт: 15-25 (з додатковим охолодженням)
• Вихідний струм, А: 2.5
• Вхідний струм, А: 4
• Частота перетворення, кГц: до 400
• ККД, %: 94
• Розміри, мм: 43х20х10
