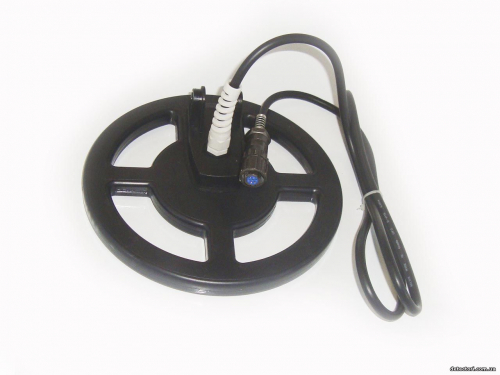

Котушка для металошукача Кощій 18М

Оригінальна пошукова котушка для металошукача Кощій 18М ( NM8043) (а також для перших версій металодетектора КОЩЕЙ 20М).
Герметична і повністю готова до експлуатації котушка для металошукача Кощів 18. будить добре відкалібрована і забезпечить чудову селекцію на робочих частотах металодетектора.
На котушці встановлений Пили та вологостійкий баянетний роз’єм:

Технічні характеристики котушки для металошукача Кощій 18М:

- Тип котушки – кільце моно.

- Робоча частота – широкосмугова 7 та 14 кГц.

- Діаметр котушки – 20см.

- вага котушки - 0,490кг.

- Довжина кабелю – 1,25 метра.

Після заміни котушки в металошукачі Кощій 18 необхідно провести фазове калібрування тракту (відбудову від фериту).

Для цього вам знадобиться феритовий стрижень або обручка з проникністю 1000-2000НМ.

Калібрування котушки для металошукача Кощій 18М:

Підключаємо нову котушку до металошукача кощій 18 М, включаємо його, встановлюємо в параметрах посилення 8, частота 7кГц і номер датчика 2 (якщо ця котушка у вас запасна і у вас є інший датчик для цього металошукача) далі натискаємо ВВЕДЕННЯ для збереження налаштувань.
Потім необхідно зайти в сервісний пункт меню КАЛІБРУВАННЯ ТРАКТУ, для цього заходимо в пункт меню КОНТРОЛЬ БАТАРЕЇ і натискаємо на клавеатурі стрілку ВНИЗ НЕ МЕНЕ 8 РАЗІВ (КРАЩЕ 10-15 ЩОБ НАВЕРНЯКА :-) ). Потім натискаємо ВВЕДЕННЯ і в меню меню Кощій відкриє вам свої сервісні налаштування.

Заходимо в пункт КАЛІБРОВКА ТРАКТУ , тут відображатимуться шкали зведення котушки.



















Методика налаштування така – необхідно повільно піднімати і опускати еталонну мету суворо над центром датчика.



Якщо в якості мішені використовується кільце, його площина повинна бути перпендикулярна площині датчика. Спостерігаємо за індикацією. Якщо сигнал за шкалою dX при цьому відхиляється вліво, потрібно натиснути клавішу ВЛІВО . Якщо сигнал відхиляється праворуч, потрібно натиснути клавішу ВПРАВО . Таким чином необхідно діяти доти, поки при переміщенні еталонної мішені сигнал за шкалою dX остаточно перестане змінюватися, а за шкалою dY сигнал відхилятиметься лише вліво. При цьому у правому верхньому куті екрана індикуватиметься шуканий фазовий зсув тракту. Тепер потрібно, щоб прилад його запам’ятав. Для цього достатньо натиснути клавішу Введення та вийти у головне меню. Таким чином, ми запам’ятали фазовий зсув першої робочої частоти 7кГц. Робоча частота, до речі, в сервісному режимі "Калібрування" індикується трохи нижче фазового зсуву. Тепер нам потрібно повторити ту ж операцію для другої робочої частоти 14кГц. Для цього ми заходимо в пункт меню "Параметри" і змінюємо робочу частоту на 14кГц. Потім знову заходимо в сервісний режим "Калібрування тракту" і повторюємо підстроювання аналогічним чином. Потім запам’ятовуємо фазовий зсув тракту для частоти 14кГц, натиснувши клавішу Введення. Для довідки - фазові зрушення для описаного датчика повинні становити приблизно 160 ... 170?





















Включаємо режим пошуку на кощі 18, підносимо до датчика різні типові мішені і переконуємося в тому, що прилад їх виявляє і правильно розпізнає.





При випробуваннях котушки на кощі 18 були отримані наступні параметри:

Маса датчика – 500гр.

Дальність виявлення повітря (в селективному режимі):

    5коп. СРСР                          -                               30см.

    мідна копійка   Олексія Михайловича      -   13см.

Споживання на частоті 7кГц – 143мА.

Споживання на частоті 14кГц – 83мА.

Електричний баланс зберігається у діапазоні температур -10…+50 градусів Цельсія.

Рекомендується також до цієї котушки (NM8043):

1. Електронний блок металошукача Кощій 18М (BM8043) з рукояткою та роз’ємами у відповідь.
