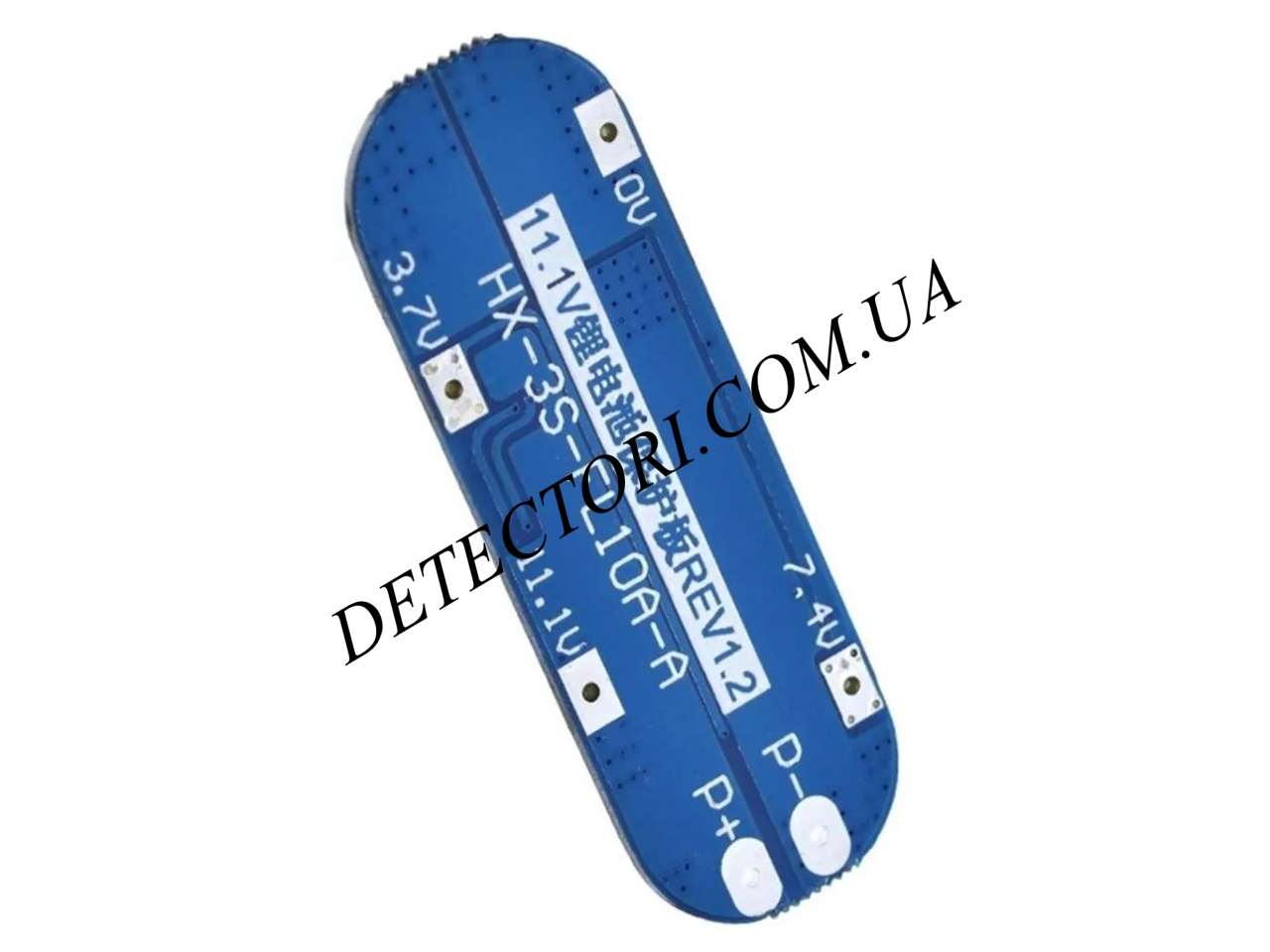

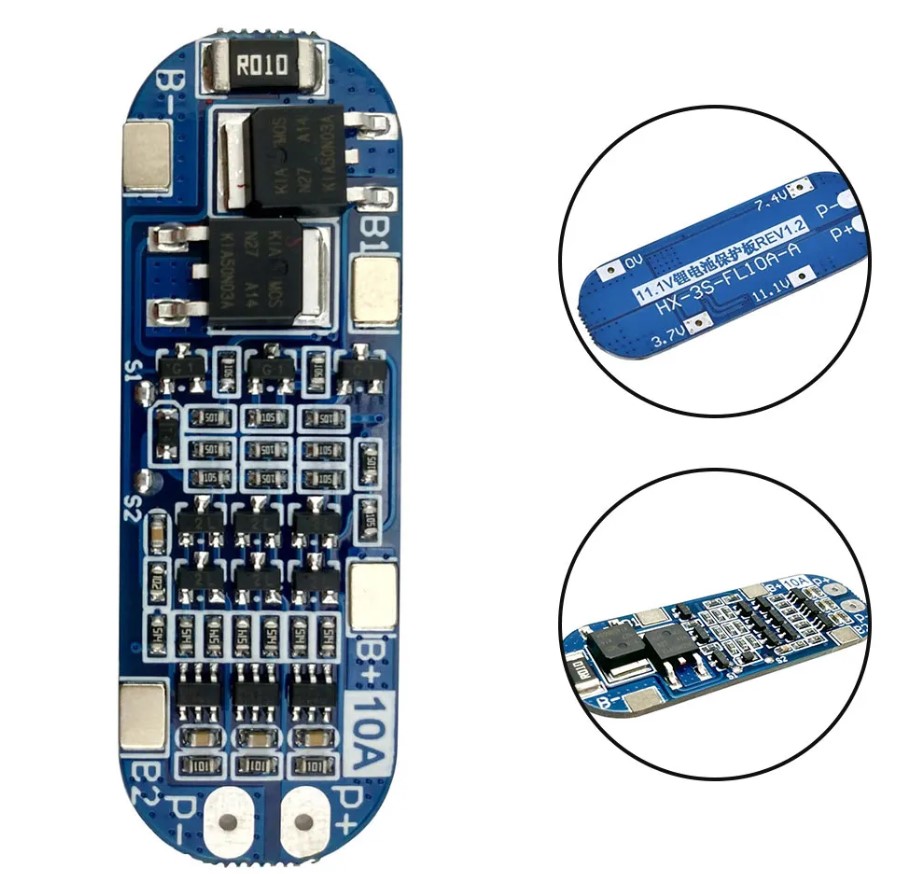

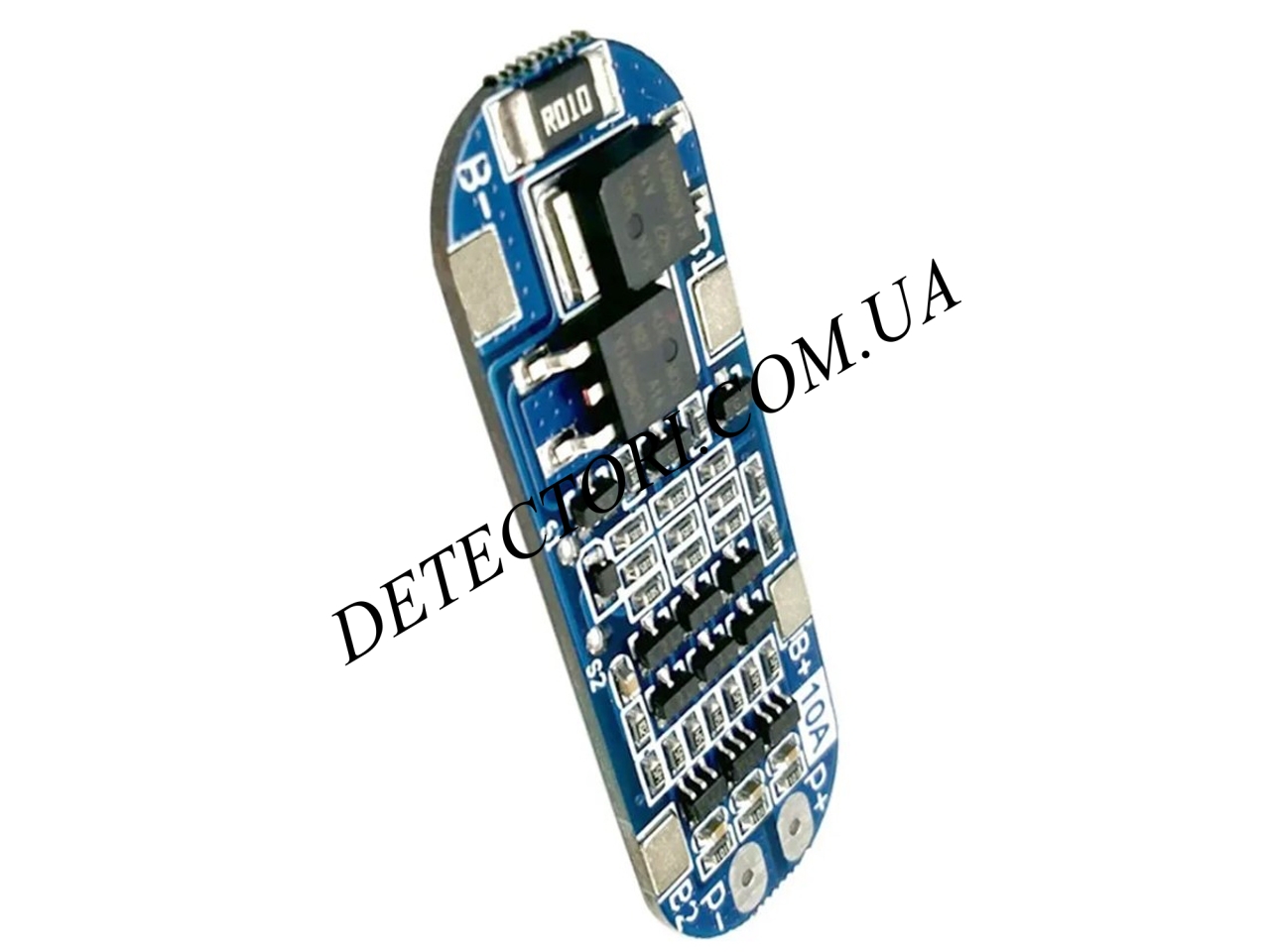

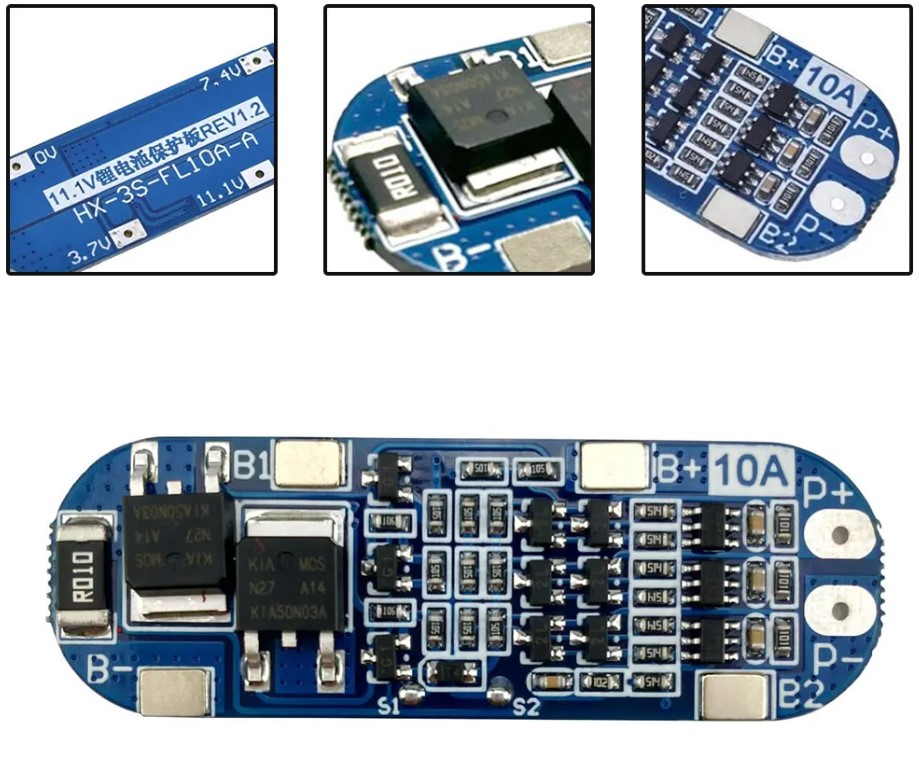

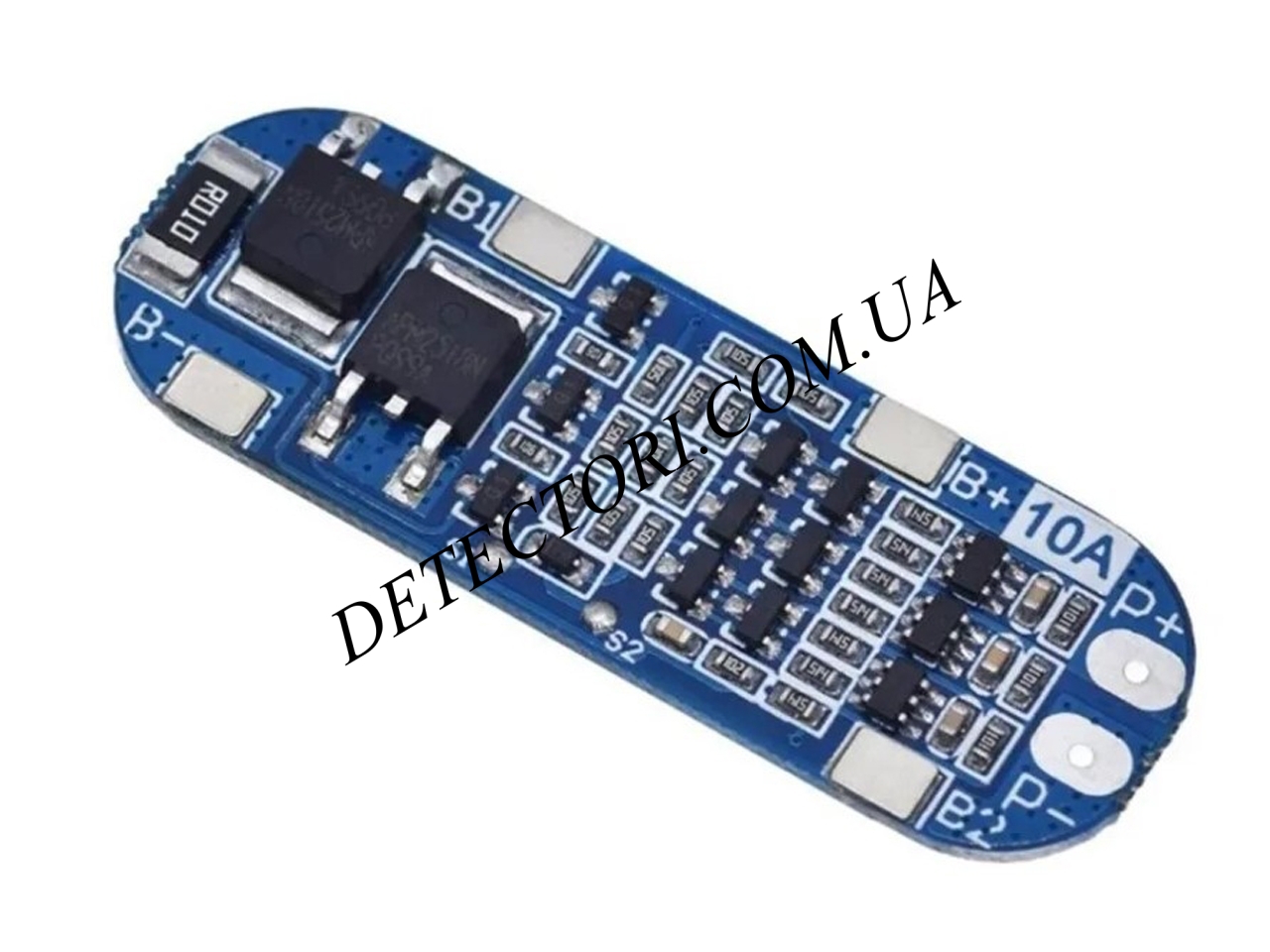

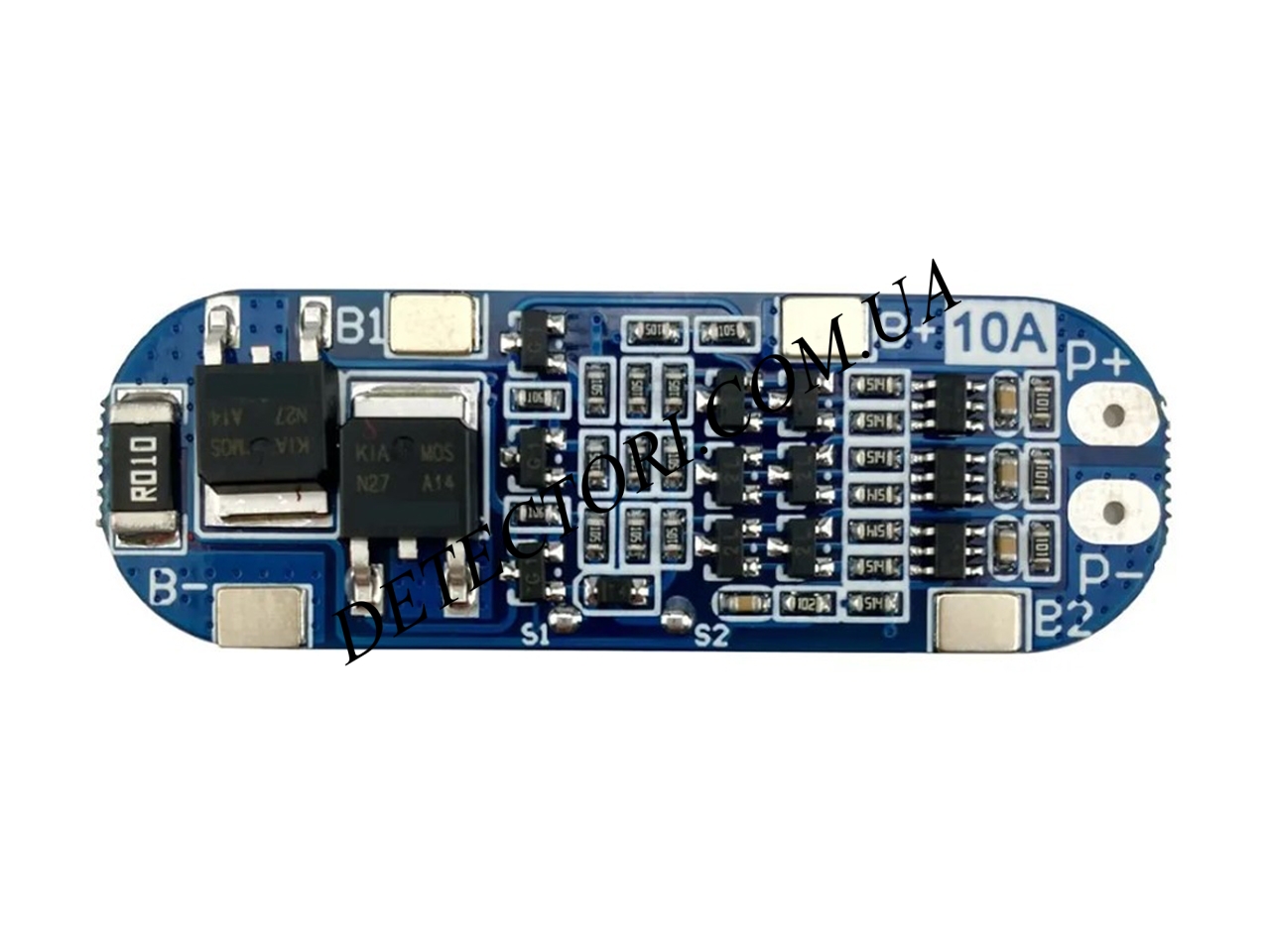

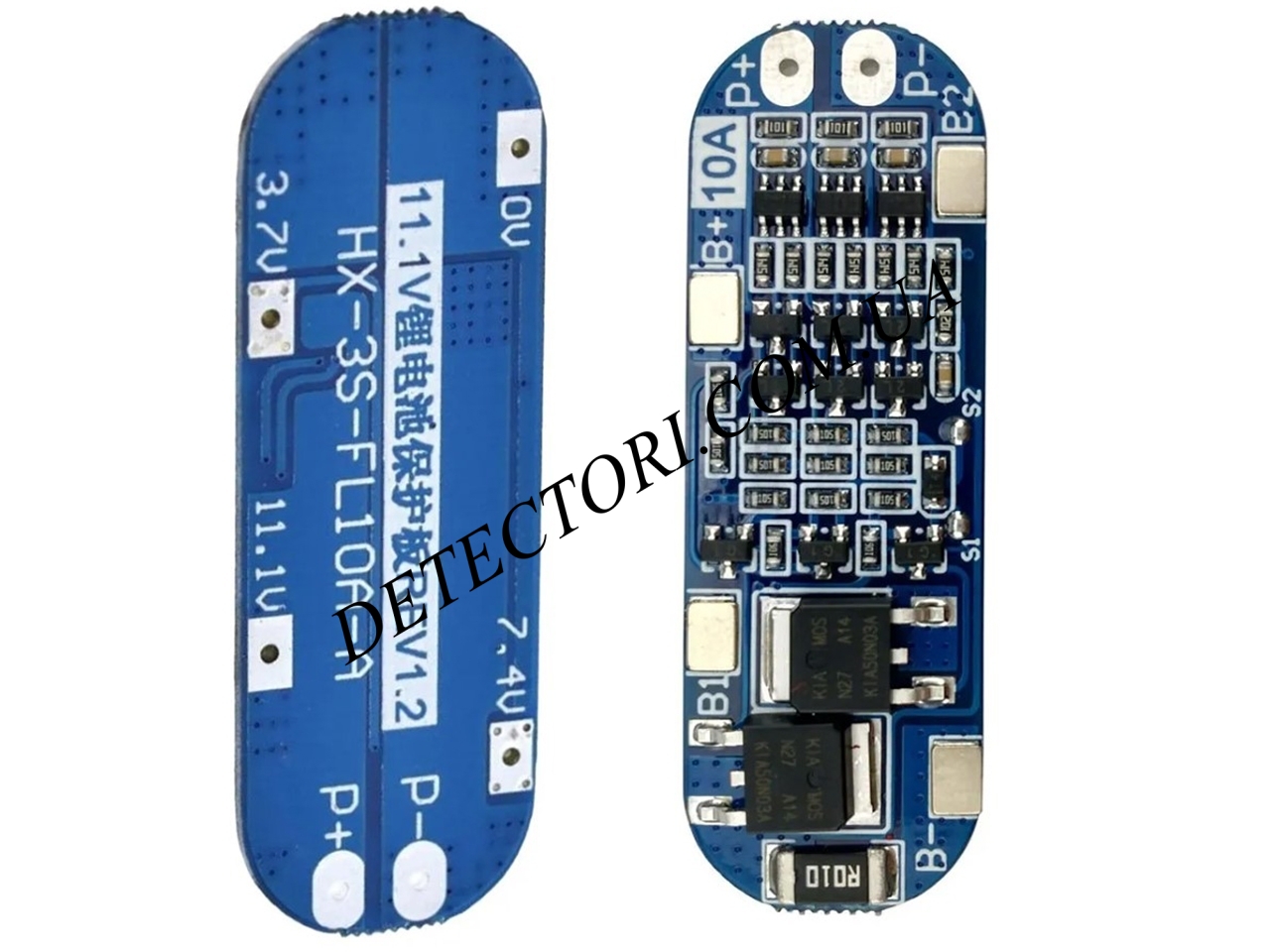

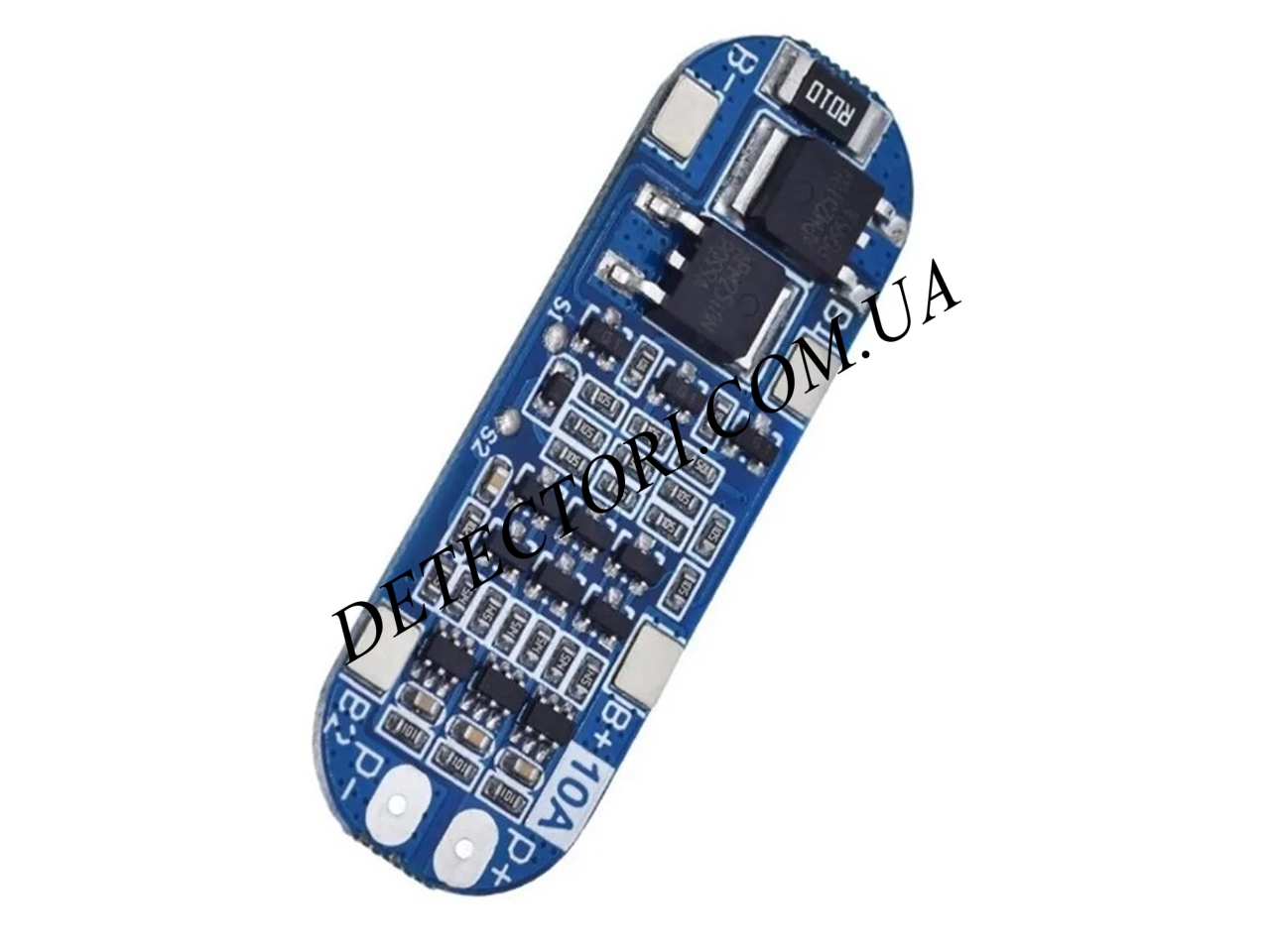

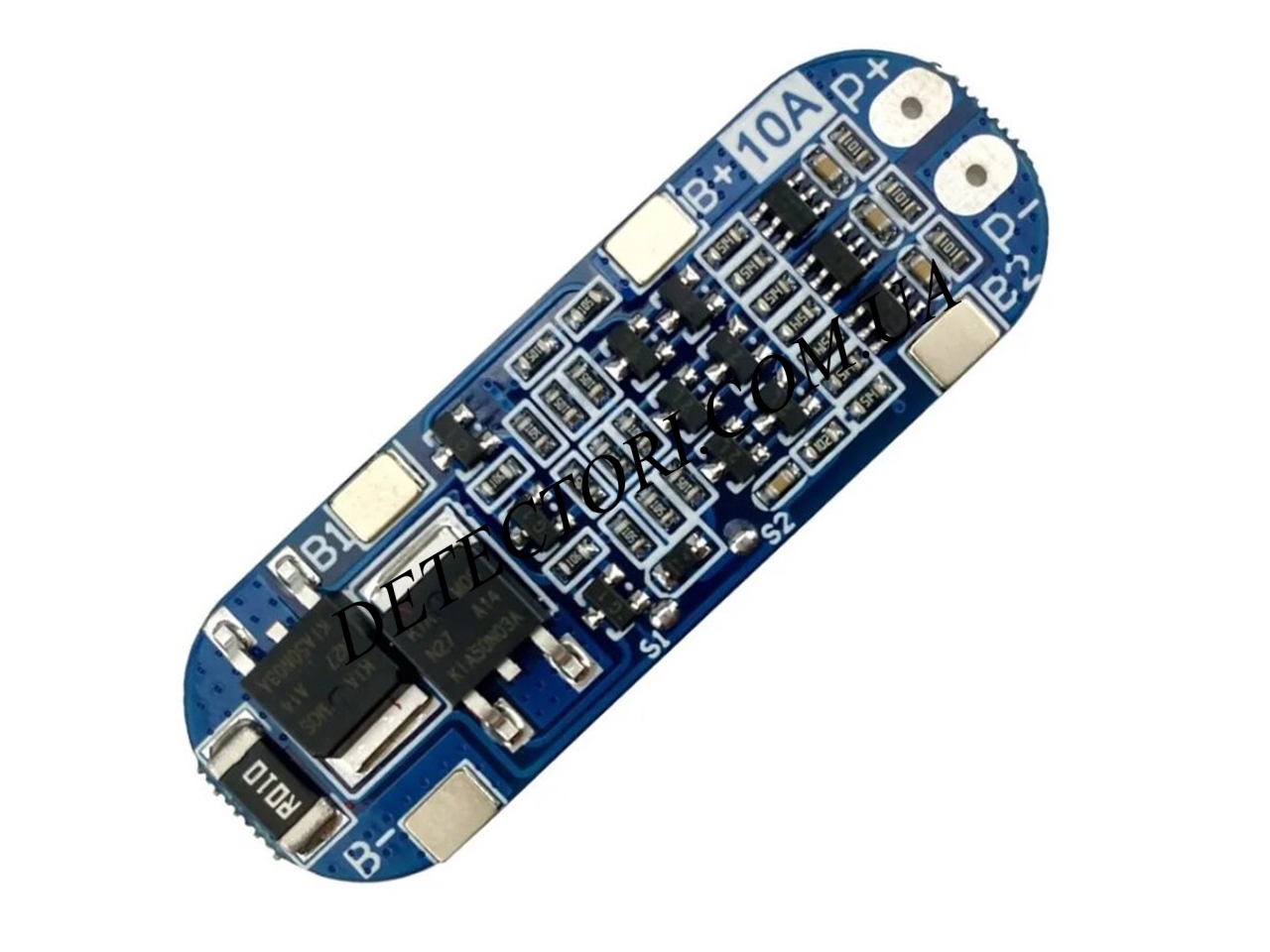

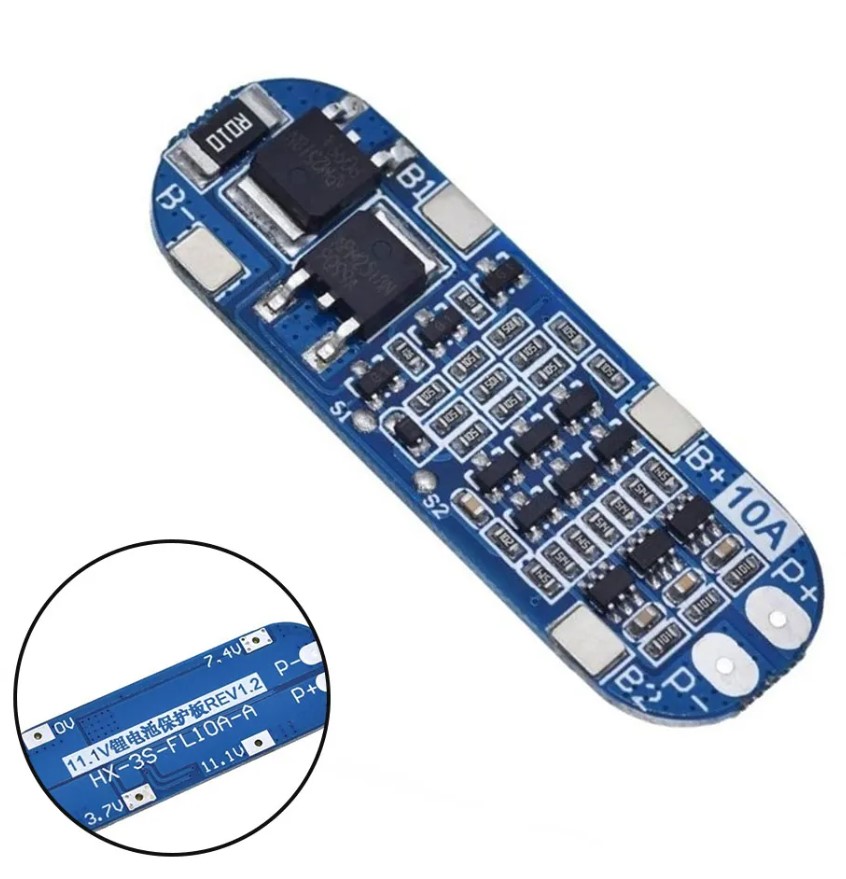

Плата захисту (контролер заряду-розряду) BMS HX-3S-FL10A 10A 11.1-12.6В для літій-іонних акумуляторів

Плата захисту BMS HX-3S-FL10A має функцію захисту BMS для трьох LI-ION акумуляторів типу 18650 підключених послідовно. Напруга акумуляторів - 3.7 В. Контролер захищає від перезарядки, сильної розрядки та від короткого замикання. Особливість моделі HX-3S-FL10A є автоматичне відключення подачі живлення для акумуляторів, як тільки хоча б одна з батарейок досягне своєї максимальної ємності. Плата може використовуватись в проектах Arduino.

Основні особливості HX-3S-FL10A:​

1. Захист від КЗ (короткого замикання) та переразряду: Контролер обладнаний системою, яка ефективно виявляє короткі замикання та запобігає переразряду акумуляторів. Це значно підвищує стійкість системи до внутрішніх і зовнішніх непередбачених ситуацій.
2. Автоматичне відключення подачі живлення при досягненні максимальної ємності: Функція, яка припиняє подачу живлення для всіх акумуляторів у системі, якщо хоча б одна батарейка досягне своєї максимальної ємності. Це захищає від перезаряду, забезпечуючи тривалий термін служби батарей та їхню оптимальну роботу.
3. Максимальний робочий струм 10 А та струм спокою до 10 мкА: Контролер може ефективно керувати енергією з максимальним робочим струмом до 10 А, що робить його відмінним вибором для різних застосувань. Низький струм спокою до 10 мкА забезпечує мінімальні втрати енергії в режимі очікування.
4. Відключення заряду та розряду при визначених напругах: Процеси заряду та розряду акумулятора автоматично припиняються при досягненні встановлених напруг. Заряд відключається при 4,25 – 4,35 В для запобігання перезаряду, а розряд при сниженні напруги до 2,3 – 3,0 В, що забезпечує найбільший термін служби та безпеку батарей.

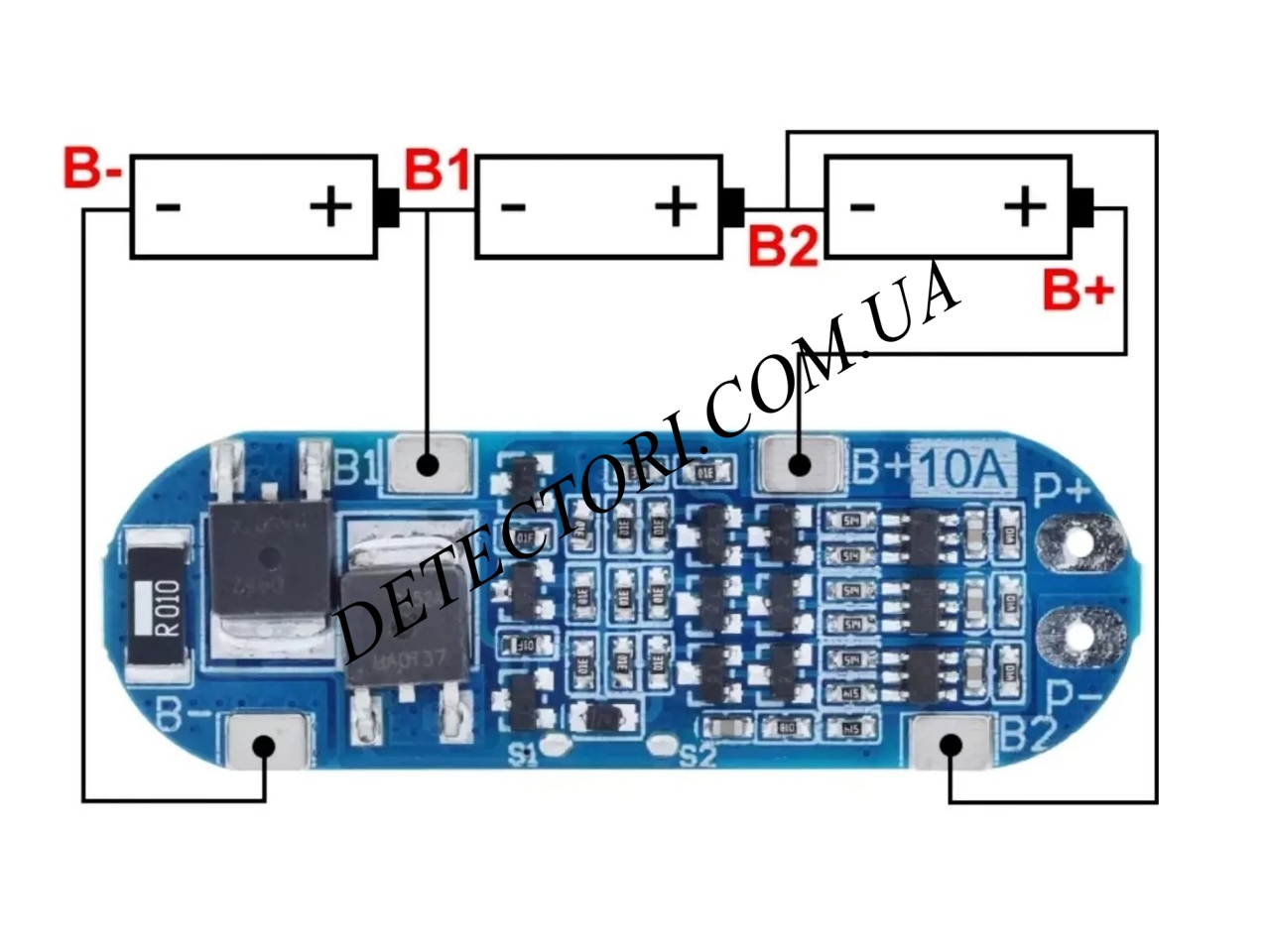

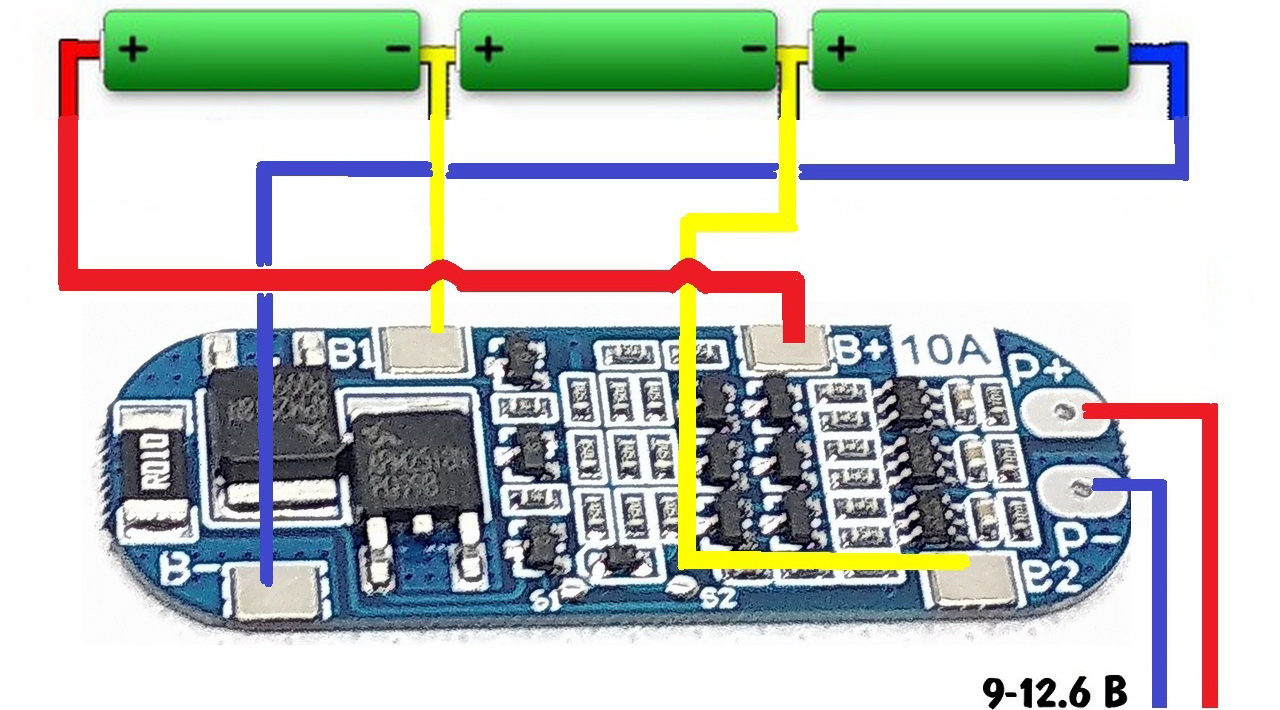

Схема підключення HX-3S-FL10A:

Технічні характеристики HX-3S-FL10A:

• Максимальний струм навантаження, А: 10
• Номінальна напруга, В: 11.1-12.6(3S)
• Струм спокою, мкА: 10
• Робоча температура, °C: від -40 до 85
• Розміри, мм: 53х17х4

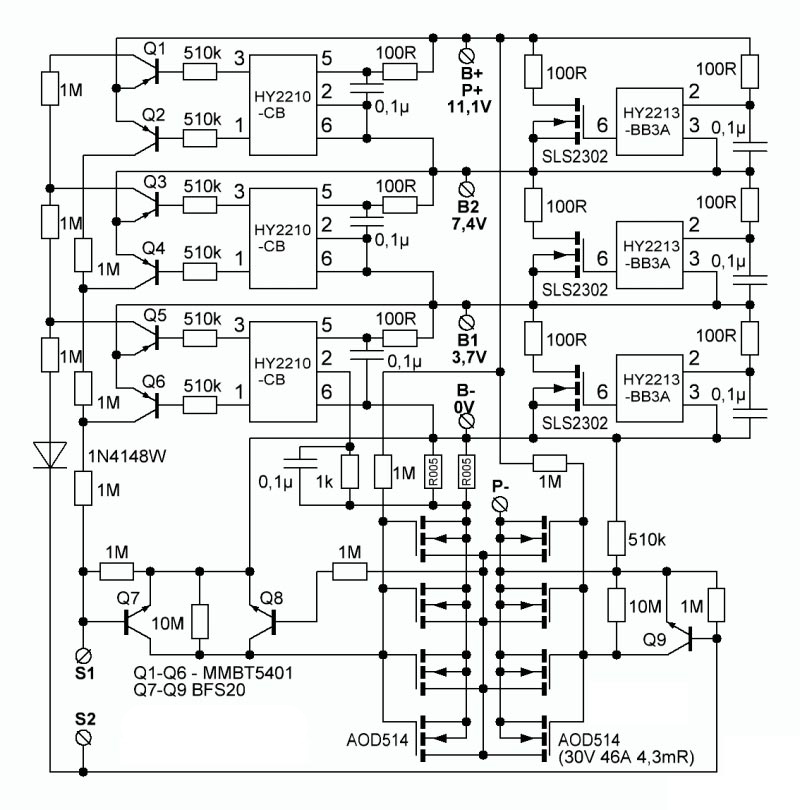

Принципова схема HX-3S-FL10A:
