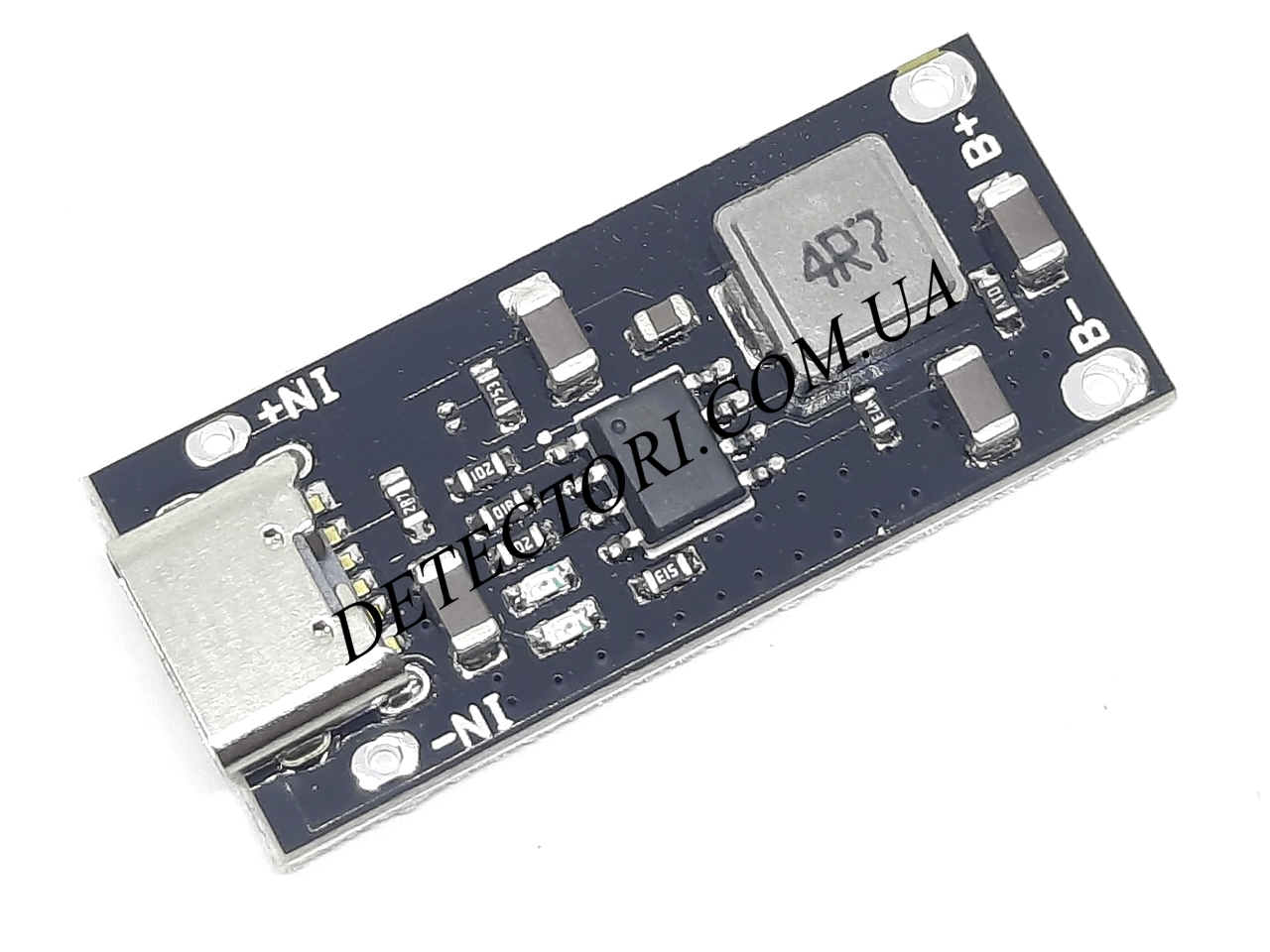

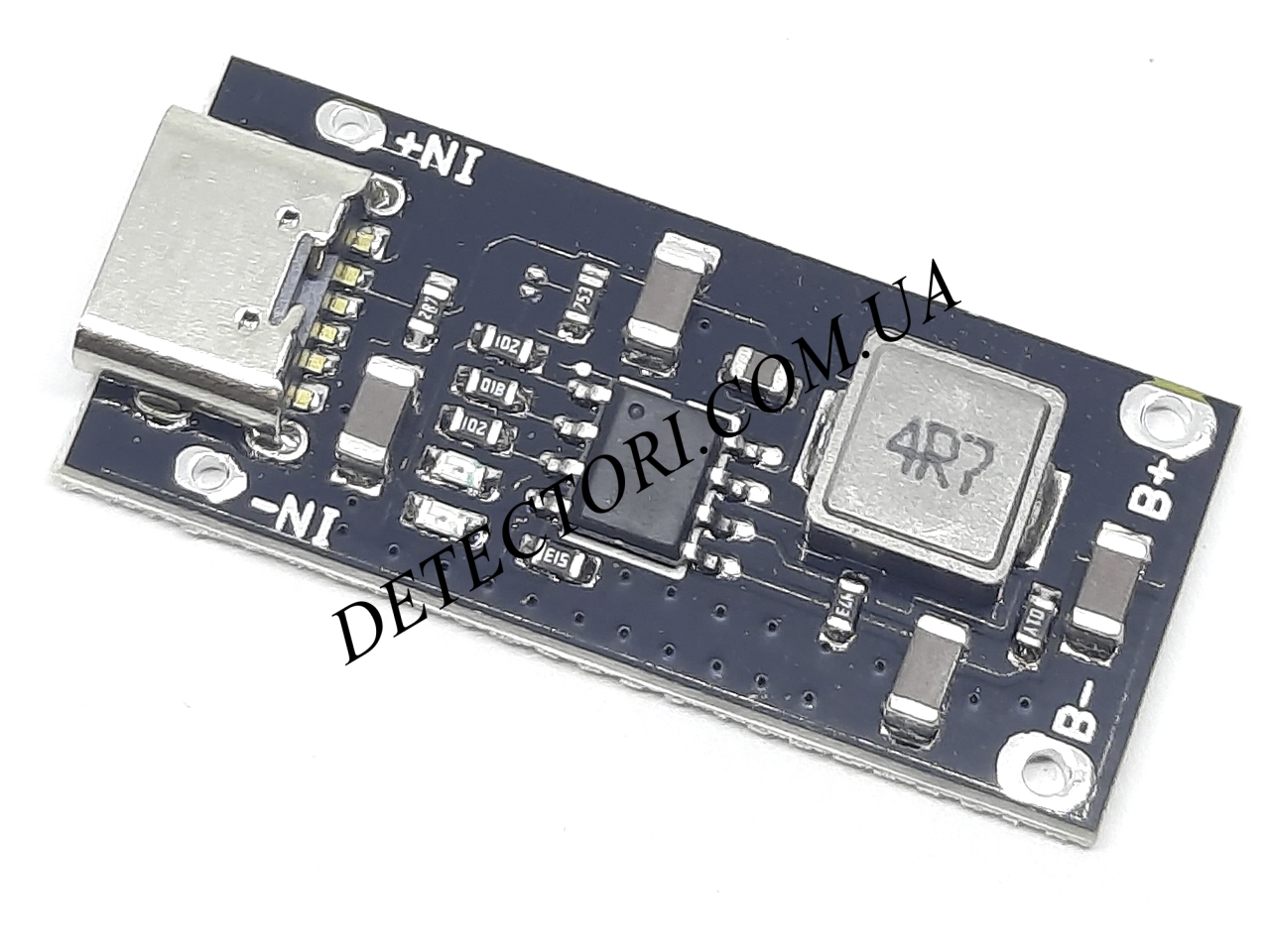

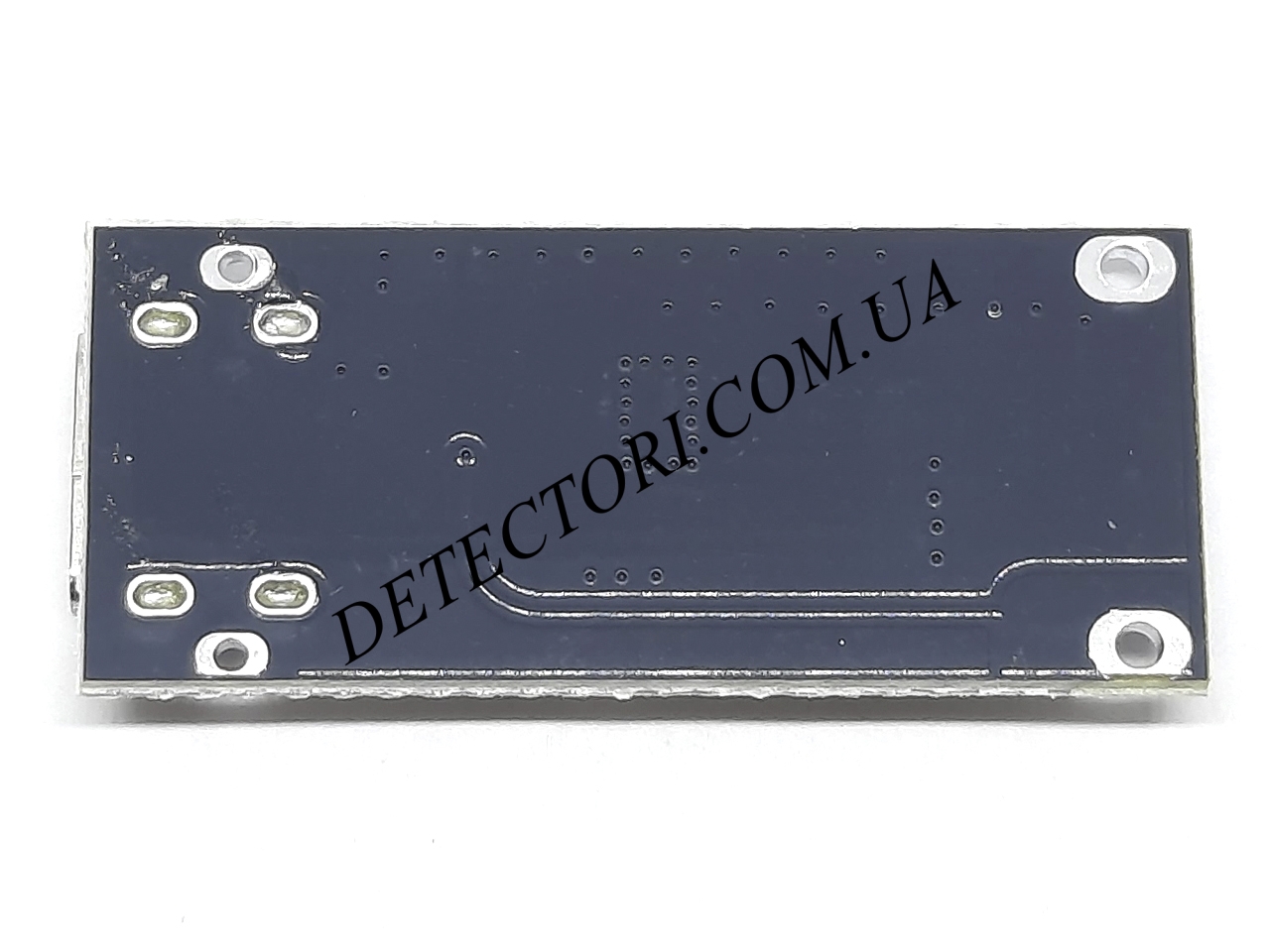

Плата заряджання IP2312 LI-ion акумуляторів USB type C

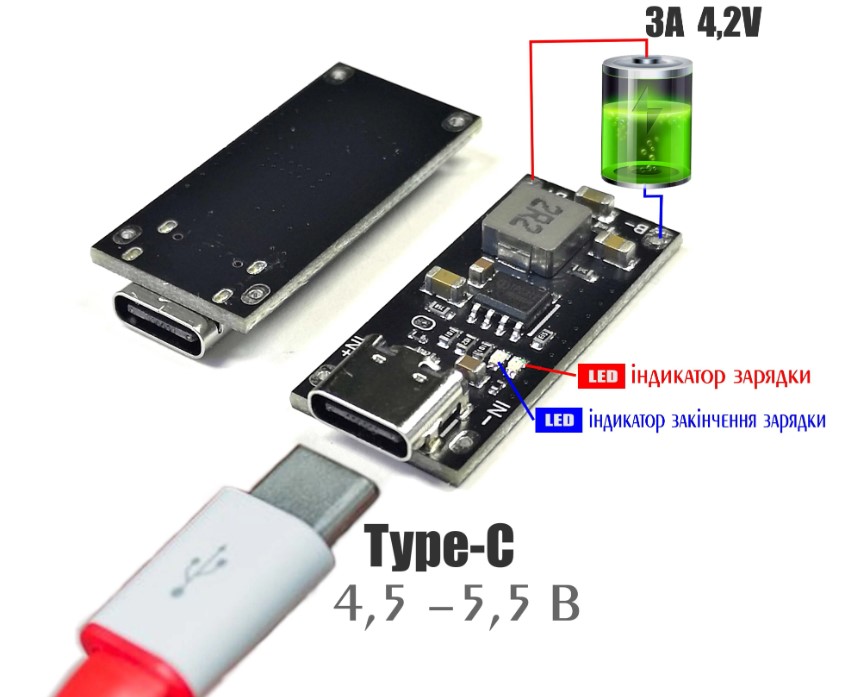

Плата призначена для заряджання Li-ion (літій іонних) акумуляторів розміру 18650. Плата має роз'єм USB type C. На плату подається напруга 5Вольт, від USB роз’єму комп’ютера або зарядного пристрою. Під час заряджання на платі горить червоний світлодіод, коли акумулятор заряджений - спалахує синій. Максимальний струм зарядки – 3А. Підключення зарядного живлення здійснюється через роз'єм Type C або до контактів на платі IN+/IN-. Плата використовується IP2312 при заміні плат зарядки акумуляторів, що вийшли з ладу, у ліхтариках, світильниках, радіоприймачах, інших пристроях.

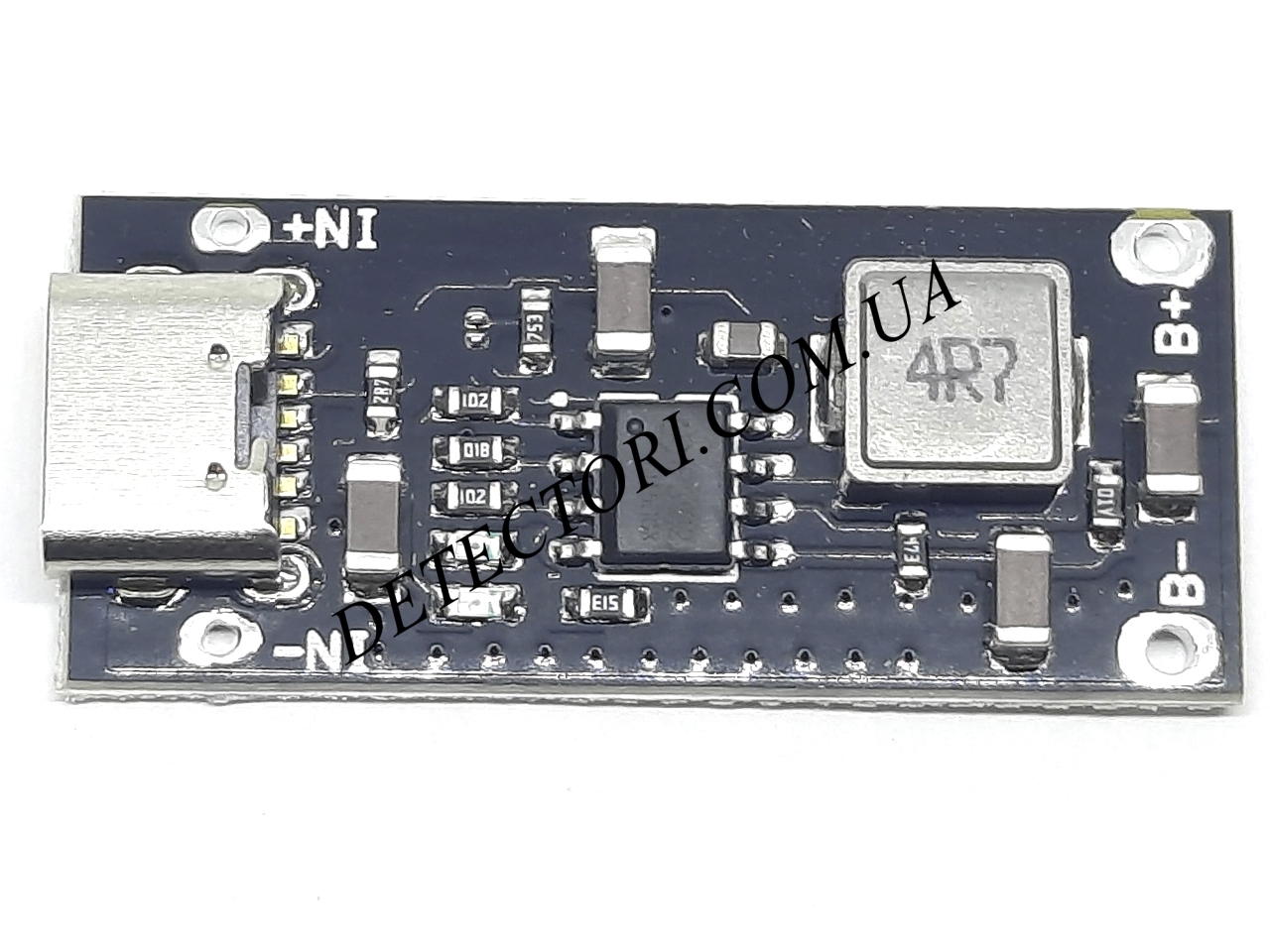

Призначення контактів на платі:

• IN+: «+» вхідного напруги;
• IN-: «–» вхідного напруги;
• B+: «+» Li-ion акумулятора;
• B-: «–» Li-ion акумулятора;

Технічні характеристики IP2312:

• Вхідна напруга, В: 4.5-5.5
• Максимальний вихідний струм, А: 3
• Напруга заряджання, В: 4.2
• Струм зарядки, А: 1
• ККД, %: до 95;
• Робоча температура, ° С: -10 - 85;

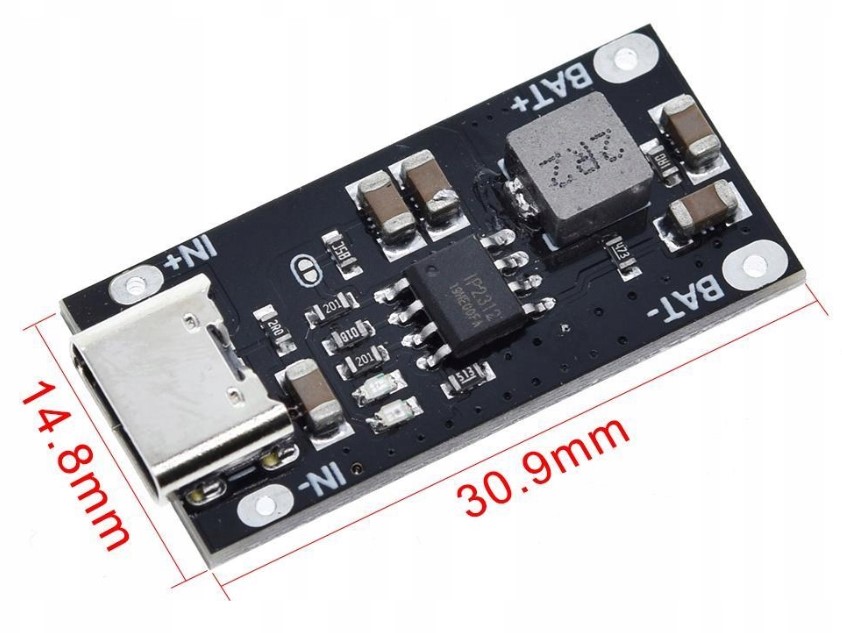

• Розміри, мм: 31х15х5 .
