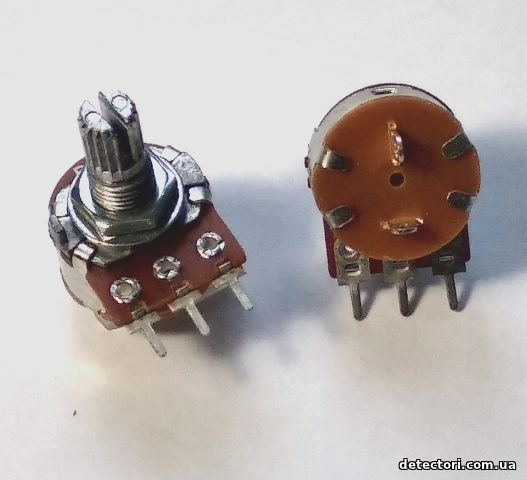

Змінні резистори на 50кОм із вимикачем WH148
Потенціометр WH148 B50K - це електронний компонент, який використовується для регулювання опору в електричних схемах. Лінійний моно потенціометр на 50 кОм з вимикачем.
Основні особливості:
- Тип: WH148 B50K є лінійним потенціометром. Це означає, що зміна опору відбувається пропорційно до положення регулятора.
- Вимикач: використовується для розриву електричного ланцюга. Кількість контактів - два. Контакти знаходяться на задній стіньці потенціометра монтаж під пайку проводів.
- Опір: Опір цього потенціометра становить 50 кОм.
- Точність: WH148 B50K може мати високу точність регулювання опору.
- Монтаж: Цей потенціометр призначений для монтажу на печатну плату, що забезпечує зручність у встановленні та надійність контактів.
- Механізм регулювання: WH148 B50K має поворотний механізм для регулювання опору. Це дозволяє точно налаштовувати значення опору за необхідності.
- Використання: Цей потенціометр може використовуватися в різноманітних електронних схемах і пристроях, де потрібно змінювати рівень опору для регулювання напруги, тока або інших параметрів.
- Довговічність: WH148 B50K може мати довгий термін служби, що робить його надійним компонентом для використання в електронних пристроях.
Технічні характекистики WH148 B50K:
- Модель: WH148 B50K з вимикачем
- Кількість контактів: 5 (3+2)
- Крок контактів, мм: 5
- Опір, кОм: 50
- Діапазон регулювання опору, кОм: від 0 до 50
- Довжина валу, мм: 15
- Діаметр вала,мм: 6
- Тип валу: KC type
- Потужність, Вт: 0.125
- Напруга, В: 200
- Робоча температу, °C: від - 10 до 70
- Матеріал провідника: вуглець
|
Тип потенціометра |
осьовий |
|
Тип потенціометра |
однооборотний |
|
Опір |
50 ком |
|
Потужність |
125 мВт |
|
Похибка |
±20% |
|
Монтаж |
кутовий |
|
Діаметр осі |
6мм |
|
Довжина осі |
15мм |
|
Характеристика |
лінійна |
|
Розміри корпусу |
Ø17 x 9.2 мм |
|
Довжина різьблення |
8 мм |
|
Матеріал корпуса |
метал |
|
Матеріал доріжки |
вуглецевий |
|
Характерні риси |
моно |
|
Вид осі |
з насічкою |
|
Кут повороту механічний |
300 ±5° |
|
Крок висновків |
5мм |
|
Робоча напруга макс. |
200В AC |
|
Діаметр монтажного отвору |
7мм |
Потенціометри з вимикачем, знаходить широке застосування в електроніці та електротехніці. Основні сфери його застосування включають:
- Регулювання Опору: Потенціометри з вимикачем дозволяють точно регулювати опір в електричних ланцюгах. Це особливо корисно в аудіоапаратурі, де точне налаштування опору може впливати на гучність, тон та інші параметри звучання.
- Вимикачі і Регулятори Об'єму: потенціометри із вимикачем можуть використовуватися у звукових системах для регулювання об'єму. Вони можуть вмикати або вимикати звук, а також забезпечувати точне регулювання гучності.
- Обмеження Струму: Дані пристрої відмінно справляються із функцією обмеження струму як у змінних, так і в постійних ланцюгах. Це може бути корисно в електронних схемах для захисту від перевантажень.
- Аудіоапаратура і Радіотехніка: У сферах аудіотехніки та радіотехніки використовуються потенціометри з вимикачем для точного контролю параметрів сигналу.
- Динамічні Резистивні Змінники: потенціометри, зокрема, можуть бути використані для зручного та ефективного регулювання струму в електричних ланцюгах завдяки їхній особливій схемі підключення.
- Антистатичний Захист: Лінійні потенціометри, обладнані керамічним антистатичним шаром, можуть використовуватися в сферах, де необхідний захист від електростатичного розряду, наприклад, в приладах з радіокомплектуючими.
